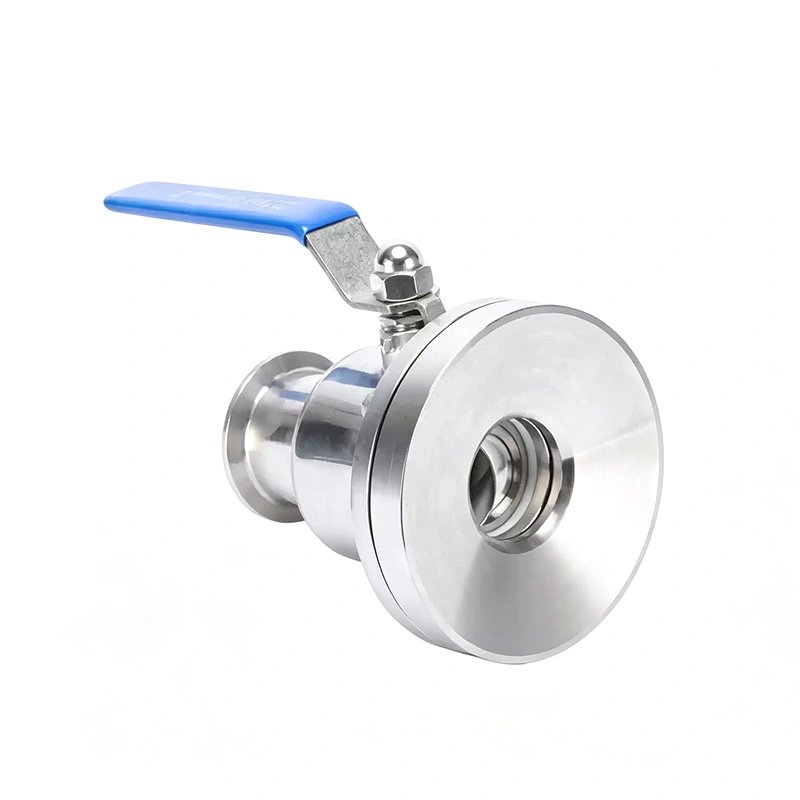

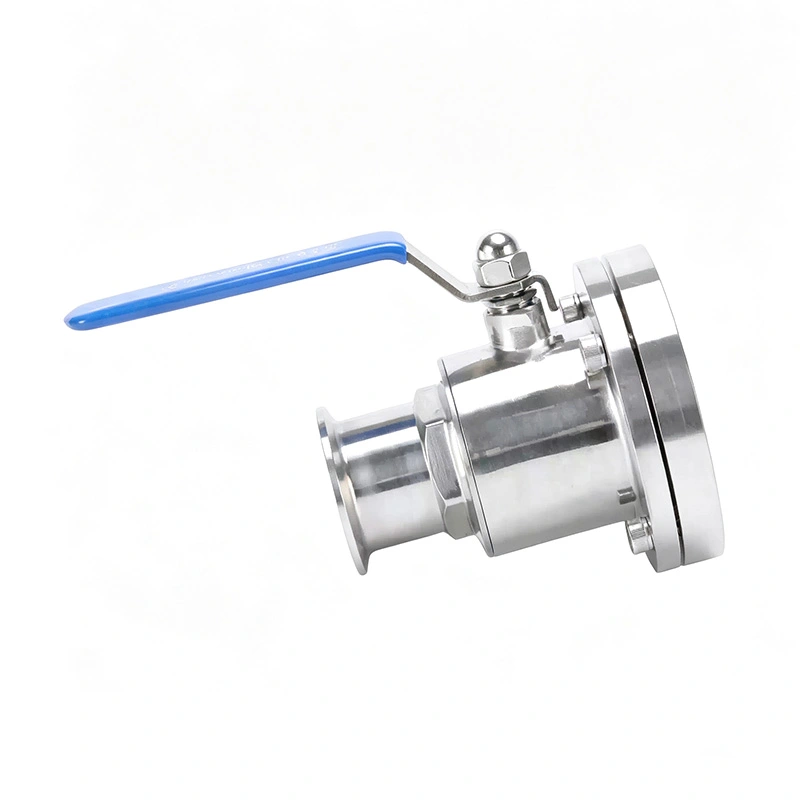

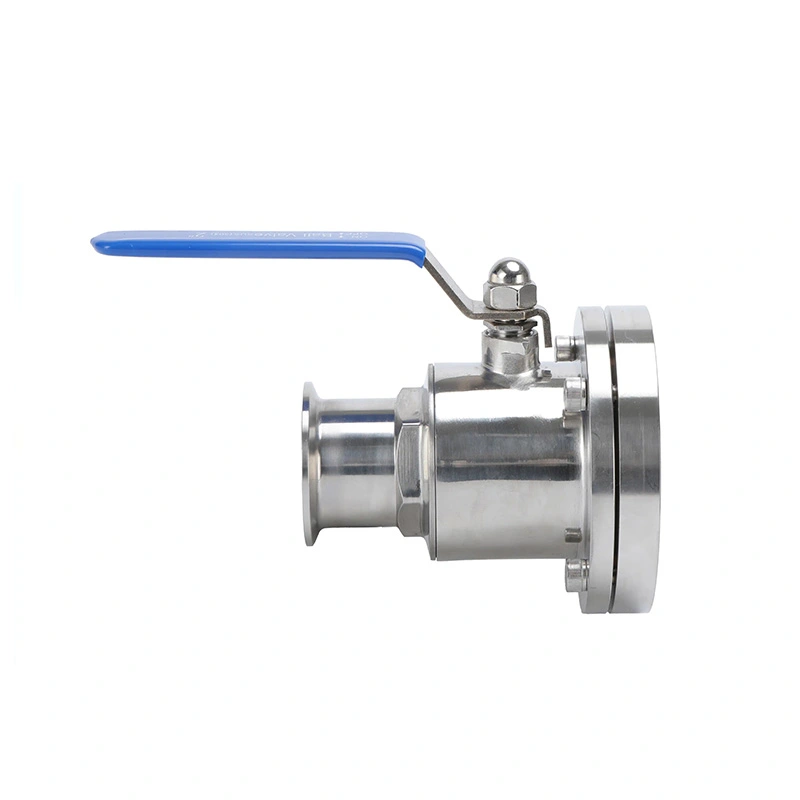

Không giống như van bi nội tuyến tiêu chuẩn, cấu hình đáy bể được thiết kế xung quanh kết nối giữa van và cửa ra của tàu. Đường dẫn bên trong giúp giảm hiện tượng giữ sản phẩm ở đáy bể, làm cho van thích hợp cho các quy trình quan trọng là phải thoát nước hoàn toàn, cặn thấp và dễ dàng làm sạch.
Van bi đáy bể vệ sinh có sẵn với thao tác thủ công hoặc dẫn động bằng khí nén và có thể được sử dụng trong dược phẩm, công nghệ sinh học, thực phẩm, đồ uống, sữa, mỹ phẩm và các hệ thống xử lý hóa chất tương thích.
Van được lắp đặt ở đầu ra thấp nhất của bể chứa hoặc bình xử lý, cung cấp đường dẫn dòng chảy trực tiếp từ bình chứa vào đường ống hạ lưu. Cấu hình này phù hợp cho việc xả sản phẩm, xả bồn, chuyển và chuyển đổi quá trình.
Cấu trúc van được thiết kế để giảm thiểu các lỗ hổng không cần thiết và tích tụ sản phẩm xung quanh đầu ra của bể. Điều này đặc biệt quan trọng đối với các sản phẩm có giá trị cao, nơi vật liệu còn sót lại có thể dẫn đến mất mát hoặc tăng sản phẩm. yêu cầu làm sạch.
Van bi đáy bể vệ sinh có thể được áp dụng cho bể chứa, bể trộn, lò phản ứng, bình lên men, và các tàu xử lý vệ sinh khác nơi cần xả đáy và cách ly.
Quả bóng có lỗ khoan đầy đủ mang lại diện tích dòng chảy bên trong lớn khi mở hoàn toàn. Điều này cho phép phương tiện xử lý di chuyển từ đầu ra của bể có hạn chế dòng chảy tương đối thấp.
Cấu hình gắn phía dưới hỗ trợ thoát nước và chuyển sản phẩm được hỗ trợ bởi trọng lực. Nó phù hợp cho các ứng dụng trong đó thể tích chất lỏng còn lại bên trong bình cần được giảm thiểu trong quá trình xả.
Bằng cách giảm không gian chết không cần thiết xung quanh đầu ra và lối đi của van, thiết kế này giúp giảm sản phẩm còn sót lại sau khi xả nước. Điều này có thể cải thiện khả năng phục hồi sản phẩm và đơn giản hóa các quy trình làm sạch tiếp theo.
Van kết hợp cơ chế bù phốt tự động để duy trì tiếp xúc phốt như điều kiện vận hành thay đổi. Điều này giúp bù đắp cho sự hao mòn đệm kín thông thường và hỗ trợ hiệu suất ngắt ổn định.
Khi Van bi đáy bể vệ sinh đóng lại, hệ thống bịt kín sẽ cách ly bể với hạ lưu đường ống. Cần phải lựa chọn vật liệu và áp suất phù hợp theo điều kiện quy trình thực tế.
Cấu trúc bên trong được thiết kế để giảm mô-men xoắn cần thiết để xoay quả bóng, cho phép vận hành bằng tay dễ dàng hơn và giảm các yêu cầu về bộ truyền động cho các cấu hình tự động.
Các bề mặt tiếp xúc với sản phẩm được hoàn thiện chính xác để giảm diện tích có thể tích tụ cặn sản phẩm. tiêu chuẩn bề mặt hoàn thiện là Ra 0,8 μm, với Ra 0,4 μm có sẵn dưới dạng tùy chọn.
Van có thể được tích hợp vào hệ thống Clean-in-Place, cho phép chất lỏng làm sạch đi qua dây chuyền xử lý mà không cần tháo dỡ van thường xuyên.
Đối với các quy trình yêu cầu khử trùng, van có thể được cấu hình cho các ứng dụng Khử trùng tại chỗ theo vật liệu bịt kín đã chọn và nhiệt độ vận hành.
Van có sẵn bằng thép không gỉ SS304 và SS316L. SS316L đặc biệt thích hợp cho những yêu cầu khắt khe các ứng dụng tiếp xúc với sản phẩm đòi hỏi khả năng chống ăn mòn cao hơn.
Các vật liệu bịt kín có sẵn bao gồm PTFE, EPDM và Silicone. Vật liệu thích hợp nên được lựa chọn theo đến thành phần sản phẩm, chất tẩy rửa, nhiệt độ và điều kiện vận hành.
Bề mặt hoàn thiện tiêu chuẩn là Ra 0,8 μm, trong khi bề mặt hoàn thiện Ra 0,4 μm tùy chọn có sẵn cho các ứng dụng có yêu cầu bề mặt chặt chẽ hơn.

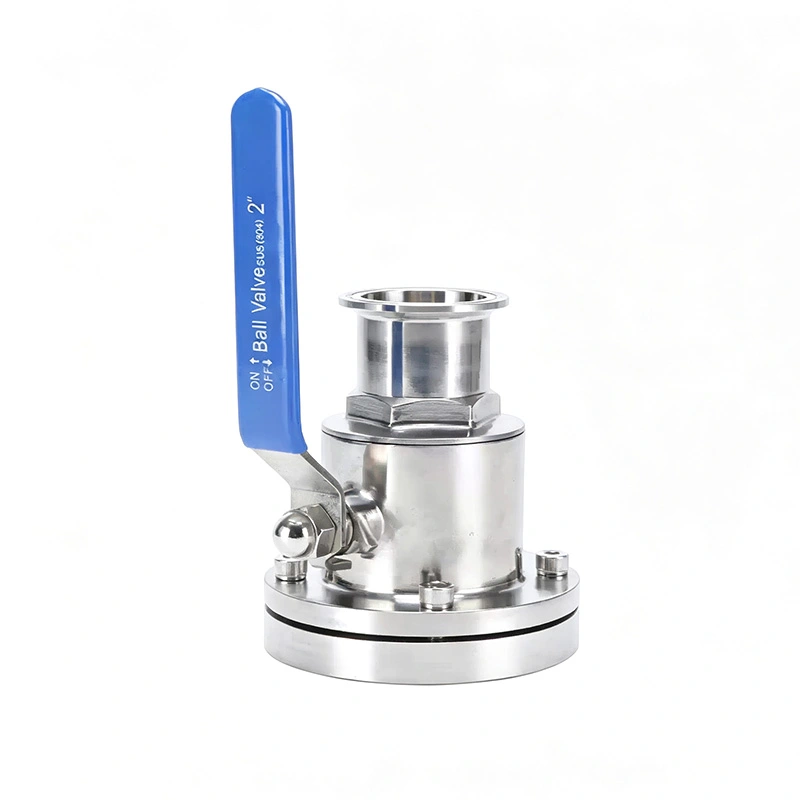

Cấu hình thủ công cung cấp khả năng điều khiển trực tiếp tại đầu ra của bể và phù hợp với các hệ thống xử lý có van hoạt động được thực hiện bởi một nhà điều hành.
Bộ truyền động khí nén giúp đóng mở từ xa cho thiết bị xử lý tự động. Nó phù hợp cho dây chuyền sản xuất trong đó đầu ra của bể cần hoạt động theo trình tự quy trình đã được lập trình.
Cấu hình khí nén có thể được tích hợp với các hệ thống dựa trên PLC để phối hợp xả bồn bằng máy bơm, nạp đầy thiết bị, đường ống vận chuyển và các thiết bị xử lý khác.
Khi lỗ bi thẳng hàng với đường ống, van sẽ mở đường dẫn dòng chính và cho phép sản phẩm đi qua xả ra khỏi bể.
Khi quả bóng quay 90° so với vị trí mở, phần rắn sẽ chặn đường dẫn dòng chảy và cách ly bể từ hệ thống hạ lưu.
Trong quá trình xả, cửa xả phía dưới cho phép sản phẩm di chuyển trực tiếp về phía đường ống hạ lưu. đầy đủ khoan lối đi giúp giảm hạn chế dòng chảy và hỗ trợ chuyển giao hiệu quả.
| Mục | Đặc điểm kỹ thuật |
| Tên sản phẩm | Van bi đáy bể vệ sinh |
| Thương hiệu | AVM |
| Loại van | Van bi đầy đủ đáy bể vệ sinh |
| Chất liệu thân máy | SS304 / SS316L |
| Vật liệu đóng dấu | PTFE / EPDM / Silicon |
| Bề mặt hoàn thiện | Ra 0,8 μm Tiêu chuẩn / Ra 0,4 μm Tùy chọn |
| Sự liên quan | Tri-Kẹp / Mối hàn / Mặt bích / Chủ đề |
| Áp suất làm việc | Tối đa. 10 thanh, tùy thuộc vào kích thước |
| Nhiệt độ làm việc | -10°C đến 150°C |
| Hoạt động | Hướng dẫn sử dụng / Khí nén |
| Vị trí lắp đặt | Đáy bể / Cửa ra tàu |
| Ứng dụng | Xả bồn / Xả / Chuyển sản phẩm / Đổ đầy |

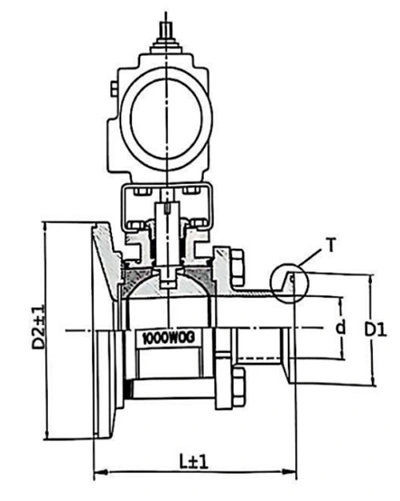

| Kích cỡ | d | D1 | D2 | L | Mô hình xi lanh |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | AT75 |
| 3" | 72.5 | 91 | 205 | 198 | AT83 |
| 4" | 98 | 119 | 245 | 210 | AT83 |
Van bi đáy bể vệ sinh có thể được sử dụng ở đầu ra phía dưới của bể chứa và xử lý dược phẩm để kiểm soát các hoạt động xả sản phẩm, chuyển chất lỏng và làm sạch.
Nó thích hợp cho các bình lên men, bể xử lý sinh học và hệ thống xử lý chất lỏng nơi hệ thống thoát nước và vận chuyển hiệu quả. điều kiện quy trình vệ sinh được yêu cầu.
Các ứng dụng bao gồm sữa, nước giải khát, nguyên liệu thực phẩm dạng lỏng, nước sốt và các sản phẩm tương thích khác được bảo quản hoặc lưu trữ. được xử lý trong bể vệ sinh.
Cấu hình gắn phía dưới phù hợp với sữa, sữa chua, kem và các thiết bị chế biến sữa khác ở những nơi việc thu hồi sản phẩm và khả năng làm sạch là rất quan trọng.
Van có thể được sử dụng cho các thùng chứa dầu gội, kem dưỡng da, kem và các công thức mỹ phẩm dạng lỏng hoặc nhớt khác.
Đối với môi trường hóa học tương thích, van có thể được áp dụng cho bể xử lý, lò phản ứng và bình chứa. Chất liệu và khả năng tương thích niêm phong phải được xác nhận dựa trên thành phần hóa học thực tế.
Van phải được lắp đặt ở đầu ra thực tế thấp nhất của bình khi cần thoát nước tối đa. các hình dạng đầu ra của bình phải được xem xét cùng với kích thước của van.
Cấu hình Tri-Kẹp, hàn, mặt bích và ren có sẵn. Kết nối phải phù hợp với bể hiện có đường ống vệ sinh đầu ra và hạ lưu.
Trước khi lựa chọn, người mua nên cung cấp môi trường xử lý, nhiệt độ làm việc, áp suất làm việc, lưu lượng yêu cầu tốc độ, điều kiện làm sạch và tần suất hoạt động để xác định cấu hình van thích hợp.
Kích thước van và giao diện kết nối được kiểm tra theo kích thước và cấu hình đã chỉ định trước lô hàng.
Hệ thống bịt kín được kiểm tra để xác minh tính năng đóng van và rò rỉ thích hợp theo thử nghiệm áp dụng yêu cầu.
Cấu hình thủ công và khí nén được kiểm tra để đảm bảo chuyển động đóng, mở và bộ truyền động chính xác trước khi vận chuyển.
AVM sử dụng bao bì bảo vệ phù hợp để vận chuyển quốc tế. Trường hợp giấy và gỗ có thể được sử dụng theo theo yêu cầu về cấu hình và vận chuyển của van để bảo vệ thân thép không gỉ, các đầu nối và linh kiện khí nén.
Nó được lắp đặt ở đầu ra phía dưới của bể vệ sinh, lò phản ứng, bình trộn, bình lên men và các thiết bị tương tự. thiết bị xử lý.
Cấu hình cung cấp đường xả trực tiếp từ bình và giúp giảm sản phẩm còn sót lại xung quanh thoát nước, hỗ trợ thoát nước hiệu quả và thu hồi sản phẩm.
Nó có thể được sử dụng cho các sản phẩm có độ nhớt tương thích, nhưng kích thước van thực tế phải được chọn theo độ nhớt, tốc độ dòng chảy, nhiệt độ và áp suất.
Đúng. Truyền động bằng khí nén có sẵn để xả bể tự động và điều khiển quá trình từ xa.
Thân van có sẵn bằng thép không gỉ SS304 hoặc SS316L, với các tùy chọn niêm phong PTFE, EPDM và Silicone.
Người mua nên cung cấp kích thước ổ cắm của bể, môi trường xử lý, nhiệt độ, áp suất, tốc độ dòng chảy, loại kết nối, vật liệu bịt kín cần thiết và cần vận hành bằng tay hay bằng khí nén.
