Thân bằng thép không gỉ hai mảnh của nó có sẵn ở dạng SUS304 hoặc SUS316L, với bề mặt ướt được đánh bóng hợp vệ sinh và Tùy chọn niêm phong dựa trên PTFE. Bóng đầy đủ cổng giữ cho dòng chảy bên trong gần với đường kính đường ống, giảm hạn chế dòng chảy và nhiễu loạn trong quá trình truyền chất lỏng liên tục. Hướng dẫn vệ sinh bằng khí nén Full Bore Van bi 2 mảnh có thể được cung cấp với tay cầm thủ công hoặc bộ truyền động khí nén và phù hợp cho thực phẩm & nước giải khát, sữa, dược phẩm, công nghệ sinh học, mỹ phẩm và xử lý hóa chất tốt.
Bóng đầy cổng sử dụng một lỗ khoan được thiết kế để cung cấp một dòng chảy lớn qua van. Khi mở hoàn toàn, lỗ khoan thẳng hàng với đường ống, cho phép phương tiện xử lý đi qua với sự cản trở tối thiểu.
Điều này làm cho van đặc biệt phù hợp với các hệ thống mà việc duy trì khả năng dòng chảy quan trọng hơn việc sử dụng van tiết lưu.
Bởi vì đường dẫn bóng mở không thu hẹp đáng kể đường dẫn dòng chảy nên van có thể giảm tổn thất áp suất so với thiết kế van cổng hạn chế.
Điều này có thể có giá trị đối với đường dây truyền tải, hệ thống tiện ích vệ sinh và thiết bị xử lý khi có sẵn dịch vụ bảo trì. áp suất bơm là quan trọng.
Đường dẫn dòng chảy thẳng giúp giảm thiểu những thay đổi không cần thiết về hướng dòng chảy. Kết hợp với nội thất được đánh bóng bề mặt, điều này hỗ trợ truyền vật liệu sạch hơn và giảm thiểu các khu vực có thể còn cặn sản phẩm.
Van bi 2 mảnh bằng khí nén bằng tay vệ sinh sử dụng thân bằng thép không gỉ hai mảnh kết hợp với bóng, thân, chỗ ngồi và cụm làm kín. Công trình này cung cấp một giải pháp nhỏ gọn cho đường ống vệ sinh cài đặt.
SUS304 cung cấp tùy chọn thép không gỉ tiết kiệm chi phí cho các ứng dụng vệ sinh tương thích, trong khi SUS316L thì tốt hơn phù hợp với môi trường tiếp xúc với sản phẩm đòi hỏi khả năng chống ăn mòn cao hơn.
Cấu trúc hai mảnh cho phép nhân viên bảo trì tiếp cận các bộ phận bịt kín bên trong khi kiểm tra hoặc cần phải thay thế, giúp đơn giản hóa công việc dịch vụ.
Van có thể được cung cấp với các kết nối Tri-Clamp, Butt Weld, Threaded hoặc Flanged để phù hợp với các thiết bị vệ sinh khác nhau các thiết kế đường ống.
Các tiêu chuẩn có sẵn bao gồm DIN, ISO, SMS, IDF, 3-A, RJT và ASME BPE.
Van hoạt động bằng cách xoay quả bóng một góc 90°. Khi lỗ khoan thẳng hàng với đường ống thì van mở; sau xoay 90°, phần rắn của quả bóng chặn đường dòng chảy.
Nguyên lý hoạt động đơn giản này giúp chuyển đổi nhanh chóng giữa các vị thế mở và đóng.

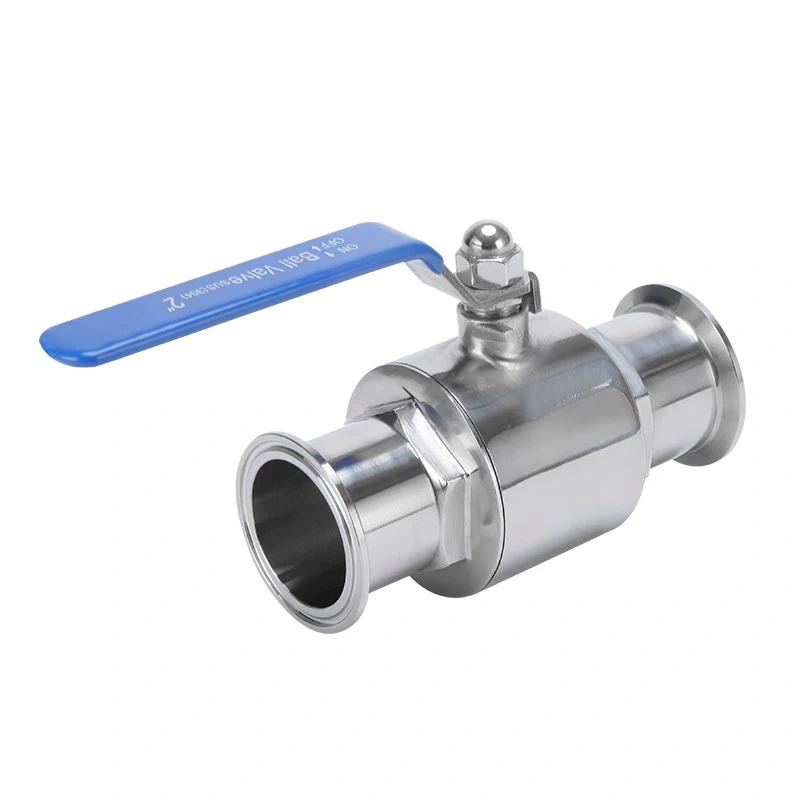

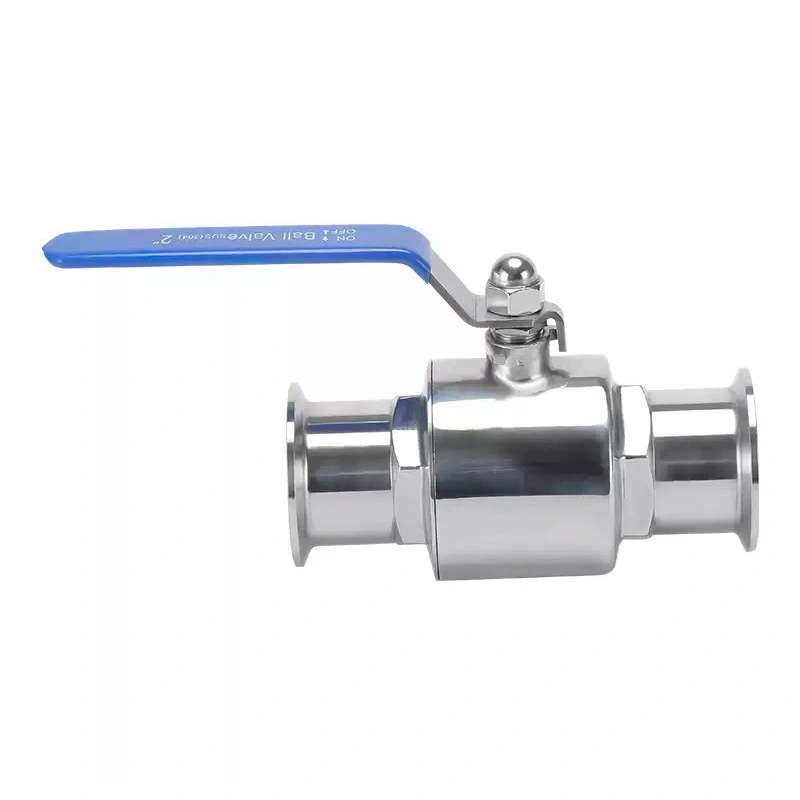

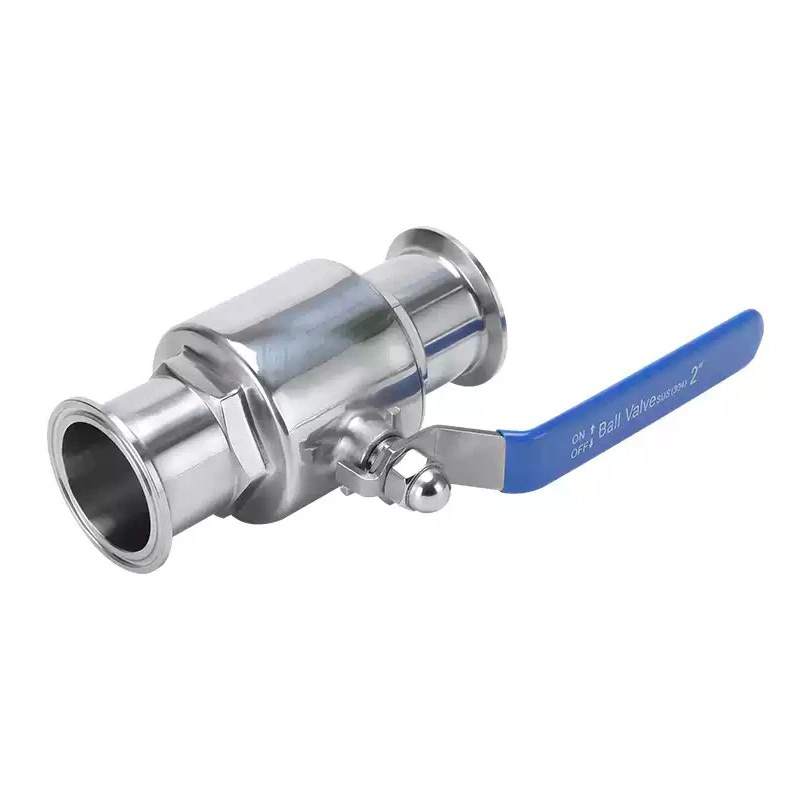

Tay cầm thủ công cung cấp khả năng điều khiển cục bộ trực tiếp cho các hệ thống mà việc kích hoạt tự động là không cần thiết hoặc khi người vận hành yêu cầu ghi đè cơ học đơn giản.
Bộ truyền động khí nén chuyển đổi khí nén thành chuyển động quay một phần tư, mang lại khả năng lặp lại nhanh hơn và nhiều hơn vận hành dây chuyền sản xuất tự động.
AVM có thể cấu hình van bằng bộ truyền động khí nén tác động kép hoặc hồi xuân, cho phép người mua chọn một chế độ vận hành dựa trên chiến lược điều khiển và các yêu cầu về vị trí lỗi.
Độ hoàn thiện bề mặt bên trong tiêu chuẩn là Ra ≤0,8 μm, với độ hoàn thiện Ra ≤0,4 μm tùy chọn cho các ứng dụng yêu cầu độ mịn bề mặt cao hơn.
Công trình vệ sinh được thiết kế để giảm bớt những không gian bên trong không cần thiết có thể giữ lại cặn sản phẩm hoặc chất lỏng làm sạch.
Điều này đặc biệt quan trọng đối với các ứng dụng liên quan đến việc thay đổi sản phẩm thường xuyên hoặc yêu cầu vệ sinh nghiêm ngặt.
Van có thể được tích hợp vào hệ thống CIP và SIP, cho phép thực hiện các quy trình làm sạch và khử trùng. được thực hiện mà không thường xuyên tháo van ra khỏi đường ống.
Ghế PTFE cung cấp giao diện bịt kín chính xung quanh quả bóng và được thiết kế để tắt đáng tin cậy trong quá trình chu kỳ đóng mở lặp đi lặp lại.
Tùy thuộc vào yêu cầu của quy trình, AVM có thể cung cấp các tùy chọn niêm phong PTFE, EPDM và Silicone.
Nên chọn con dấu thích hợp theo môi trường xử lý, nhiệt độ, hóa chất tẩy rửa và yêu cầu khử trùng.
Cấu hình bi và ghế được thiết kế để đóng chặt khi van đóng hoàn toàn, giúp ngăn ngừa rò rỉ phương tiện xử lý không mong muốn giữa các chu kỳ vận hành.
| Mục | Đặc điểm kỹ thuật |
| Tên sản phẩm | Hướng dẫn vệ sinh Van bi 2 mảnh bằng khí nén đầy đủ |
| Thương hiệu | AVM |
| Loại van | Van bi vệ sinh toàn cổng |
| Chất liệu thân máy | SUS304 / SUS316L |
| Chất liệu ghế | PTFE, EPDM, Silicon |
| Hoạt động | Hướng dẫn sử dụng / Khí nén |
| Thiết bị truyền động khí nén | Tác động kép / Trở lại mùa xuân |
| Áp suất làm việc | Tối đa 10 thanh |
| Nhiệt độ hoạt động | -20°C đến +150°C, tùy thuộc vào chất liệu ghế |
| Bề mặt hoàn thiện | Tiêu chuẩn Ra 0,8 μm; Ra .40,4 μm Tùy chọn |
| Sự liên quan | Tri-Kẹp, hàn đối đầu, ren, mặt bích |
| Tiêu chuẩn | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Phụ kiện tùy chọn | Van điện từ, Hộp công tắc giới hạn, Bộ định vị, Bộ điều chỉnh bộ lọc khí, Ghi đè thủ công, Phụ kiện NAMUR |
| Kích cỡ | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

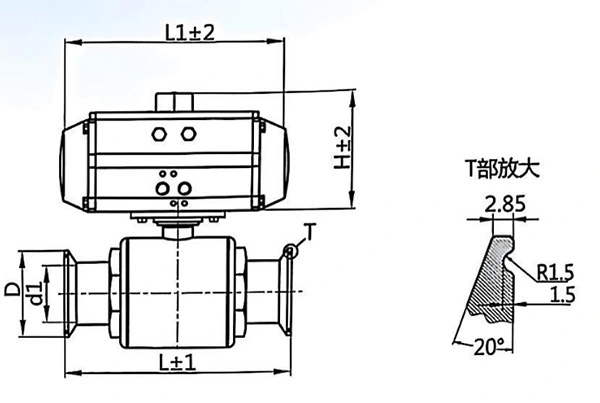

| Kích cỡ | d | D | L | Mô hình xi lanh |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Van điện từ có thể điều khiển việc cung cấp khí nén, cho phép van bi phản ứng với tín hiệu điện từ một hệ thống điều khiển tự động.
Hộp công tắc giới hạn cung cấp phản hồi vị trí đóng/mở, giúp người vận hành hoặc hệ thống PLC xác nhận vị trí thực tế tình trạng van.
Một bộ định vị có thể được chọn cho các ứng dụng yêu cầu giám sát quá trình và định vị bộ truyền động được kiểm soát nhiều hơn.
Bộ điều chỉnh bộ lọc không khí giúp cung cấp khí nén sạch hơn và được điều chỉnh phù hợp cho bộ truyền động khí nén, hỗ trợ hoạt động ổn định.
Ghi đè thủ công cung cấp một phương pháp vận hành bổ sung trong đó yêu cầu vận hành van cục bộ trong quá trình vận hành, bảo trì hoặc gián đoạn hệ thống điều khiển.
Van có thể được sử dụng trong các ứng dụng vệ sinh tương thích như hệ thống nước tinh khiết, hệ thống WFI, chất lỏng vô trùng chuyển, chuẩn bị dung dịch đệm, hệ thống lò phản ứng sinh học và các tấm trượt CIP/SIP.
Đối với việc lắp đặt liên quan đến GMP, cấu hình van cuối cùng phải được chọn theo yêu cầu áp dụng của dự án. yêu cầu vệ sinh và quy định.
Các ứng dụng bao gồm nuôi cấy tế bào, lên men, chế biến dược phẩm sinh học, quá trình vô trùng và quá trình phân phối chất lỏng.
Thiết kế lỗ khoan đầy đủ đặc biệt hữu ích khi cần chuyển chất lỏng trong quá trình một cách hiệu quả.
Van có thể được lắp đặt trong các hệ thống vận chuyển sữa, sữa, nước trái cây, nước giải khát, nhà máy bia và thực phẩm ở những nơi cần phải tắt hợp vệ sinh và khả năng chống dòng chảy thấp.
Các ứng dụng phù hợp bao gồm kem dưỡng da, dầu gội, kem và các hệ thống chuyển chất lỏng mỹ phẩm tương thích khác.
Đối với các ứng dụng hóa học tinh khiết và có độ tinh khiết cao tương thích, van có kết cấu bằng thép không gỉ, kín khít. tắt và các tùy chọn kết nối linh hoạt.
Nếu quy trình yêu cầu lưu lượng cao với tổn thất áp suất tối thiểu thì cấu hình lỗ khoan đầy đủ là một lựa chọn quan trọng yếu tố.
Chọn SUS304 hoặc SUS316L tùy theo môi trường xử lý, điều kiện ăn mòn, hóa chất tẩy rửa và yêu cầu liên hệ với sản phẩm.
Nên chọn PTFE, EPDM hoặc Silicone dựa trên nhiệt độ quy trình thực tế, môi trường, hóa chất CIP và SIP điều kiện.
Chọn vận hành thủ công để điều khiển cục bộ hoặc vận hành bằng khí nén khi chuyển đổi nhanh, lặp lại và tự động được yêu cầu.
Xác nhận kết nối Tri-Clamp, hàn, ren hoặc mặt bích được yêu cầu cùng với các tiêu chuẩn DIN, ISO, SMS hiện hành, Tiêu chuẩn IDF, 3-A, RJT hoặc ASME BPE.
Đối với đường dây tự động, hãy chỉ định xem van điện từ, phản hồi vị trí, bộ định vị, bộ điều chỉnh bộ lọc không khí, NAMUR cần có phụ kiện hoặc ghi đè thủ công.
Thiết kế toàn bộ lỗ khoan làm cho van này đặc biệt phù hợp với người mua quan tâm đến việc giảm áp suất và bảo trì chuyển giao quá trình-phương tiện hiệu quả.
Một nền tảng van có thể được cấu hình để vận hành thủ công đơn giản hoặc điều khiển khí nén tự động, cho phép thiết bị để thích ứng với các môi trường sản xuất khác nhau.
Thân máy hai mảnh mang lại kết cấu đơn giản để kiểm tra và bảo trì lớp đệm kín bên trong thành phần.
Bề mặt ướt được đánh bóng, giảm thiểu không gian chết, kết nối vệ sinh và khả năng tương thích CIP/SIP giúp cho van hoạt động tốt hơn. thích hợp cho các ứng dụng mà khả năng làm sạch là ưu tiên mua hàng.
Van bi vệ sinh có lỗ khoan hoàn toàn có đường dẫn bi được thiết kế vừa khít với đường kính trong của đường ống. Khi nào mở hoàn toàn, nó cung cấp đường dẫn dòng chảy tương đối không hạn chế, giúp giảm tổn thất áp suất và nhiễu loạn.
Cấu trúc hai mảnh mang lại thân van nhỏ gọn và khả năng tiếp cận thực tế tới các bộ phận bên trong để kiểm tra và bảo trì.
Đúng. AVM cung cấp thao tác xử lý thủ công cũng như cấu hình khí nén với tác động kép hoặc hồi xuân thiết bị truyền động.
Áp suất làm việc tối đa được chỉ định là 10 bar. Khả năng áp suất thực tế phải được xác nhận theo kích thước, vật liệu, chỗ ngồi và điều kiện vận hành được lựa chọn.
Phạm vi hoạt động được chỉ định là -20°C đến +150°C, tùy thuộc vào chỗ ngồi và vật liệu bịt kín được chọn.
Đúng. Công trình vệ sinh được thiết kế để tích hợp vào hệ thống làm sạch CIP và SIP. thực tế điều kiện khử trùng phải được xác nhận theo vật liệu niêm phong đã chọn.
Độ hoàn thiện bề mặt tiêu chuẩn là Ra 0,8 μm, với độ hoàn thiện Ra 0,4 μm tùy chọn cho các ứng dụng yêu cầu bề mặt mịn hơn bề mặt bên trong.
Các ứng dụng điển hình bao gồm dược phẩm, công nghệ sinh học, thực phẩm, đồ uống, sữa, nhà máy bia, mỹ phẩm và các sản phẩm tương thích. xử lý hóa học tốt.
Thời gian sản xuất tiêu chuẩn là 2–4 tuần, tùy thuộc vào số lượng đặt hàng, cấu hình van, thông số kỹ thuật và sự sẵn có của vật chất. Người mua có yêu cầu khẩn cấp nên xác nhận lịch sản xuất sớm nhất có sẵn với AVM.
Điều khoản thanh toán tiêu chuẩn là đặt cọc 30% và 70% còn lại được thanh toán trước khi giao hàng bằng T/T hoặc L/C. Đối với giá trị nhỏ đơn đặt hàng, thanh toán đầy đủ có thể được yêu cầu trước khi sản xuất.
Van được đóng gói an toàn bằng giấy và vỏ gỗ phù hợp để bảo vệ thiết bị trong quá trình vận hành quốc tế vận chuyển và giảm nguy cơ thiệt hại trước khi giao hàng.
Nếu quy trình của bạn yêu cầu công suất dòng chảy cao, tổn thất áp suất thấp, tắt nhanh và kết cấu hợp vệ sinh, AVM Van bi 2 mảnh bằng khí nén thủ công cung cấp giải pháp linh hoạt cho cả vận hành thủ công và đường ống vệ sinh tự động.
Cung cấp cho AVM kích thước van, môi trường xử lý, áp suất làm việc, nhiệt độ vận hành, tiêu chuẩn kết nối, chỗ ngồi vật liệu và phương pháp vận hành để chọn cấu hình phù hợp cho ứng dụng của bạn.
