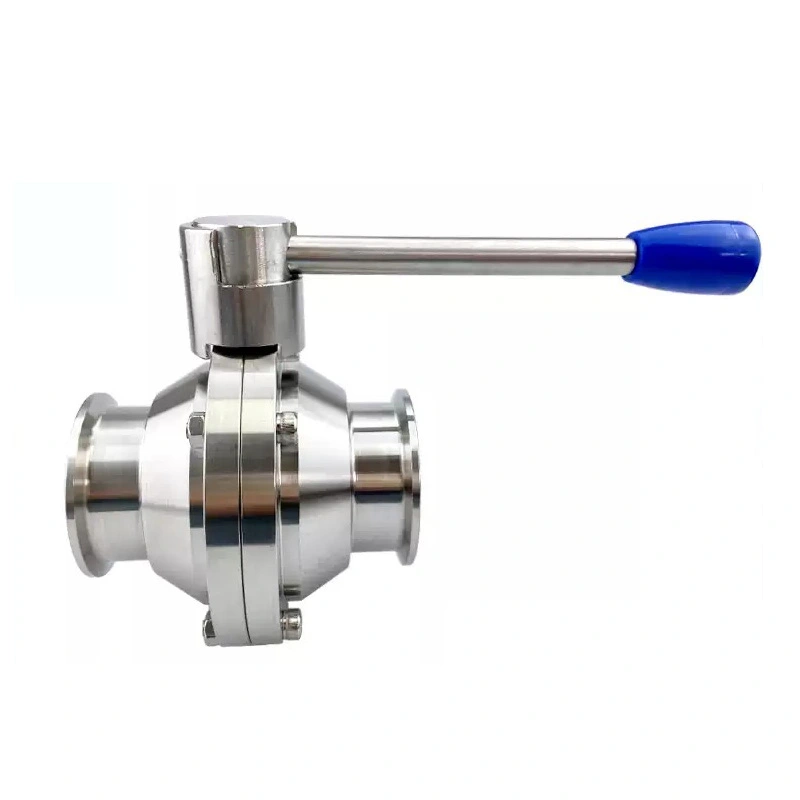

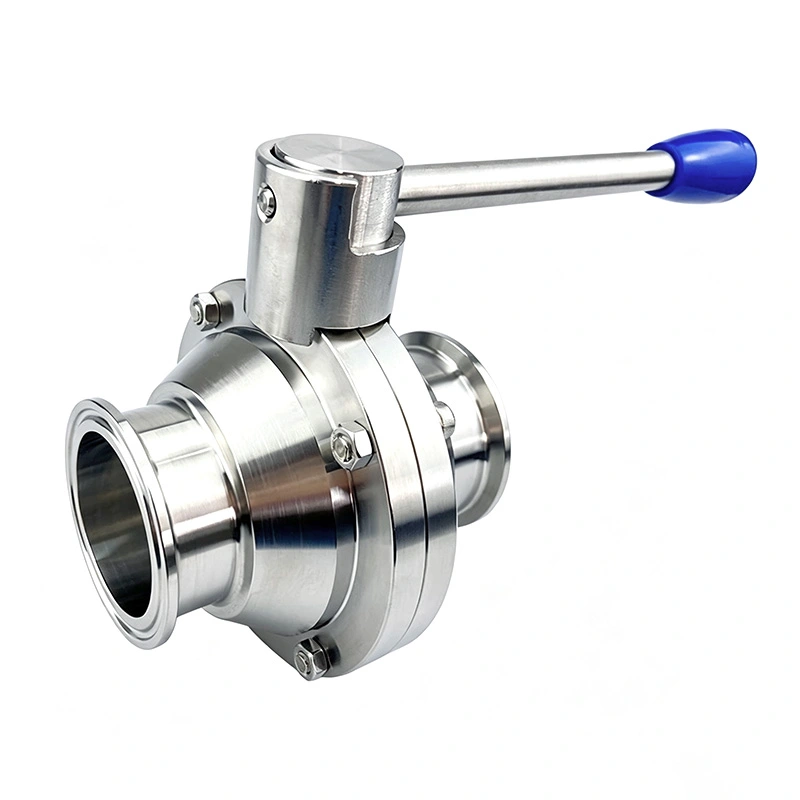

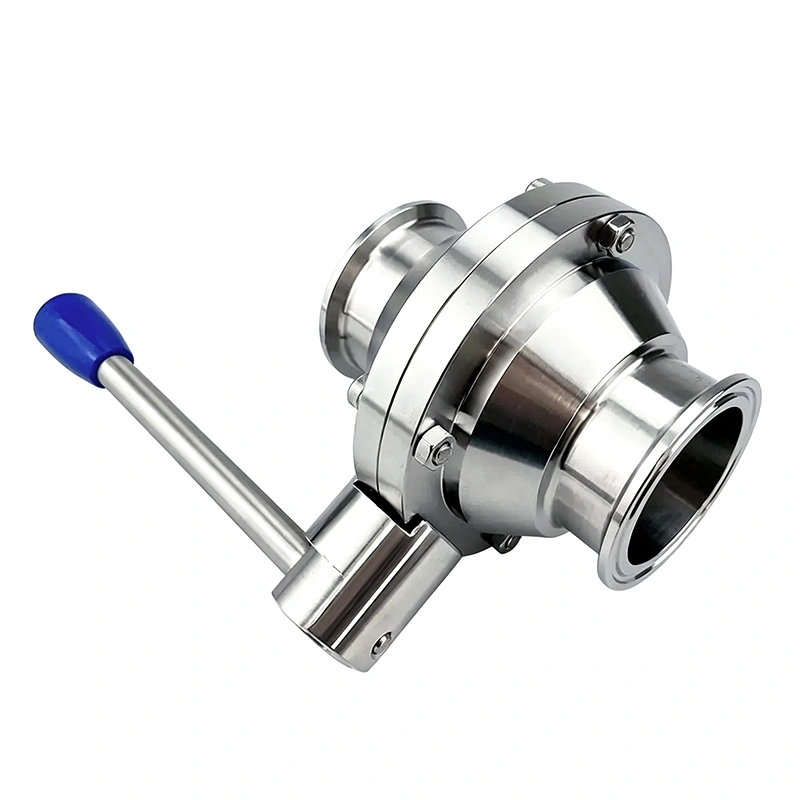

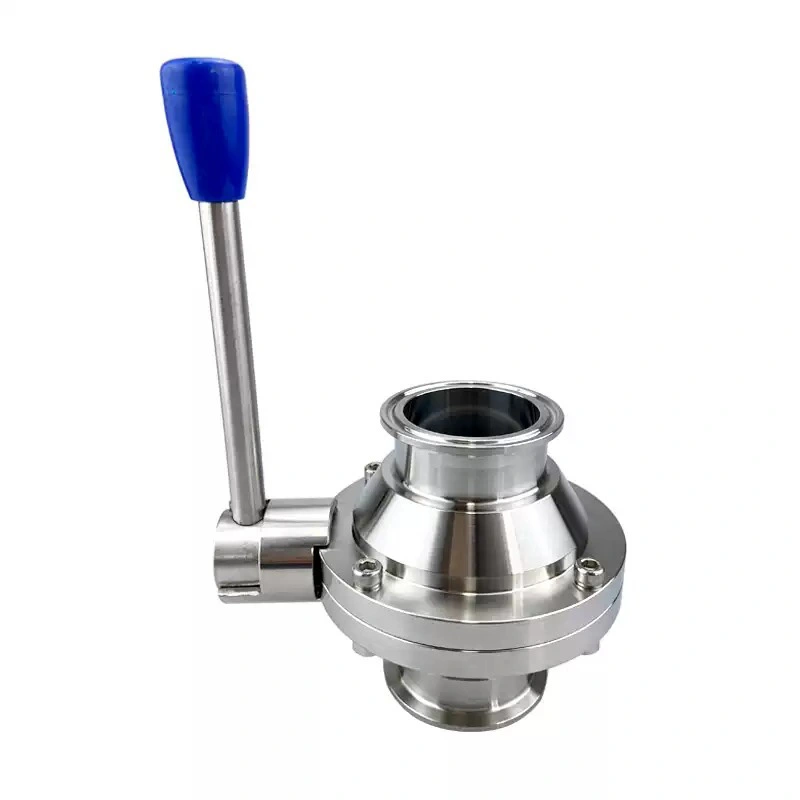

Van bi loại vệ sinh có sẵn với cấu hình vận hành thủ công và tự động. Nó không gỉ kết cấu thép và đường dẫn vệ sinh làm cho nó phù hợp cho thực phẩm và đồ uống, sữa, dược phẩm, công nghệ sinh học, mỹ phẩm và các hệ thống xử lý hóa học tương thích.
Quả bóng kiểu bướm bên trong thay đổi diện tích dòng chảy hiệu quả khi van quay. Điều này cho phép các nhà khai thác điều chỉnh luồng quy trình giữa các vị trí mở hoàn toàn và đóng hoàn toàn theo yêu cầu sản xuất.
Đường dẫn dòng chảy tương đối mở thích hợp cho các sản phẩm có độ nhớt cao hơn, nơi có thể hạn chế dòng chảy quá mức. ảnh hưởng đến hiệu suất chuyển giao. Các ứng dụng điển hình bao gồm các sản phẩm từ sữa, thực phẩm dạng lỏng, công thức mỹ phẩm và chất lỏng quá trình tương thích.
Van bi loại bướm vệ sinh có thể được sử dụng cho một số môi trường lỏng có chứa các hạt lơ lửng hoặc mềm. Kích thước hạt, nồng độ, độ nhớt, nhiệt độ và tốc độ dòng chảy phải được xác nhận trước khi chọn van cho một quá trình cụ thể.
Tay cầm 12 vị trí cung cấp khoảng tăng điều chỉnh khoảng 15°, cho phép người vận hành chọn các mức có thể lặp lại vị trí dòng chảy trung gian. Nó phù hợp cho các quy trình yêu cầu điều chỉnh lưu lượng thủ công tốt hơn.
Tay cầm kéo 4 vị trí cung cấp một số vị trí vận hành được xác định để điều chỉnh thủ công đơn giản. Đó là phù hợp khi quy trình sử dụng cài đặt dòng chảy được xác định trước thay vì điều chỉnh liên tục.
Cấu hình tay cầm phải được chọn theo độ chính xác điều chỉnh cần thiết. Phiên bản 12 vị trí là phù hợp để điều chỉnh thủ công tốt hơn, trong khi phiên bản 4 vị trí phù hợp với cài đặt luồng đơn giản hơn.
Bộ truyền động khí nén chuyển đổi chuyển động của khí nén thành chuyển động quay khoảng 90°, cho phép van hoạt động nhanh chóng. định vị. Nó phù hợp cho các dây chuyền sản xuất được trang bị hệ thống điều khiển bằng khí nén.
Có thể chọn truyền động điện khi quy trình yêu cầu định vị van điều khiển bằng điện hoặc khi khí nén không có sẵn.
Van dẫn động có thể được tích hợp với PLC và các hệ thống điều khiển khác, cho phép định vị van hoạt động cùng nhau với máy bơm, bể chứa, thiết bị làm đầy và máy móc xử lý khác.
Quả bóng bên trong có hình dạng đặc biệt để cung cấp khả năng kiểm soát việc mở dòng chảy trong quá trình quay. Điều này cho phép van để thực hiện điều chỉnh lưu lượng ngoài việc tắt đường ống.
Khi van tiến đến vị trí mở hoàn toàn, đường dẫn dòng chảy cung cấp một tuyến đường tương đối không bị cản trở cho môi trường xử lý, giúp giảm lực cản không cần thiết trong quá trình chuyển chất lỏng.
Khi quả bóng quay ra khỏi vị trí mở hoàn toàn, diện tích dòng chảy có sẵn sẽ giảm. Điều này cung cấp một chức năng kiểm soát dòng chảy trung gian mà không cần van điều tiết riêng.
SUS304 phù hợp cho các ứng dụng chế biến thực phẩm, đồ uống, mỹ phẩm và vệ sinh chung tương thích ở những nơi khả năng chống ăn mòn tiêu chuẩn đáp ứng các yêu cầu của quá trình.
SUS316L có thể được chọn cho các điều kiện tiếp xúc với sản phẩm đòi hỏi khắt khe hơn, nơi có khả năng chống ăn mòn cao hơn và chặt chẽ hơn yêu cầu về vật chất là cần thiết.
Vật liệu bịt kín phải được lựa chọn theo môi trường xử lý, nhiệt độ, hóa chất tẩy rửa và điều kiện khử trùng. Người mua nên cung cấp các điều kiện hoạt động thực tế khi yêu cầu một giải pháp phù hợp cấu hình.
Khi dòng chảy bên trong thẳng hàng với đường ống, van sẽ cung cấp diện tích dòng chảy tối đa có sẵn cho quá trình truyền tải phương tiện truyền thông.
Khi quả bóng quay đến vị trí trung gian, diện tích dòng chảy bị hạn chế một phần. Vị trí này được sử dụng để kiểm soát dòng chảy của quá trình theo các điều kiện sản xuất cần thiết.
Khi quả bóng đạt đến vị trí đóng, đường dẫn dòng chảy bị chặn và cấu trúc bịt kín sẽ đóng lại giữa phía thượng lưu và hạ lưu.
| Mục | Đặc điểm kỹ thuật |
| Tên sản phẩm | Van bi vệ sinh loại bướm |
| Thương hiệu | AVM |
| Loại van | Van bi kiểu bướm |
| Chất liệu thân máy | SUS304 / SUS316L |
| Hoạt động | Hướng dẫn sử dụng / Khí nén / Điện |
| Xử lý thủ công | 12 vị trí / 4 vị trí |
| Cơ chế vận hành | Xoay 90° |
| Sự liên quan | Kẹp vệ sinh và các tùy chọn kết nối tương thích |
| Phương tiện ứng dụng | Chất lỏng / Chất lỏng nhớt / Chất lỏng chứa hạt tương thích |
| Bề mặt hoàn thiện | Theo yêu cầu xử lý vệ sinh |
| Các ngành ứng dụng | Thực phẩm & Đồ uống / Sữa / Dược phẩm / Công nghệ sinh học / Mỹ phẩm / Hóa chất tinh khiết |

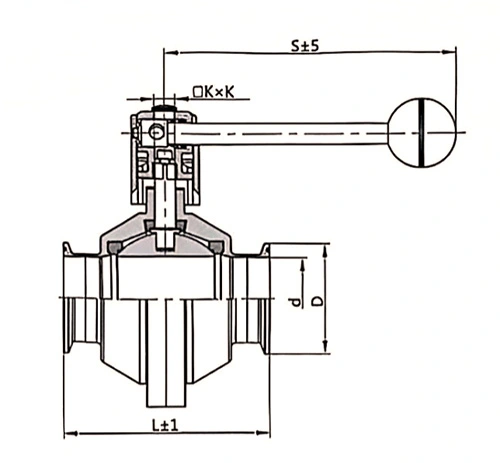

| Kích cỡ | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
Van bi loại vệ sinh có thể được sử dụng để vận chuyển có kiểm soát sữa, sữa chua, nước trái cây, nước sốt, chất lỏng thành phần thực phẩm và các sản phẩm tương thích khác cần điều chỉnh lưu lượng hợp vệ sinh.
Các ứng dụng điển hình bao gồm vận chuyển chất lỏng dược phẩm, chuẩn bị đệm, thiết bị xử lý sinh học, độ tinh khiết cao xử lý chất lỏng và đường ống quy trình vệ sinh tương thích.
Van có thể được sử dụng cho dầu gội, kem dưỡng da, kem và các công thức mỹ phẩm khác nơi độ nhớt và được kiểm soát chuyển chất lỏng là những cân nhắc quá trình quan trọng.
Đối với môi trường hóa học tương thích, van có thể được áp dụng cho các hệ thống kiểm soát quá trình và chuyển chất lỏng liên quan đến vật liệu nhớt hoặc chứa hạt. Khả năng tương thích của vật liệu và con dấu phải được đánh giá theo thành phần hóa học thực tế.
Cung cấp tên môi trường, độ nhớt, hàm lượng hạt, nồng độ và nhiệt độ vận hành vì những yếu tố này ảnh hưởng trực tiếp đến việc lựa chọn van và vật liệu làm kín.
Nếu van chủ yếu được sử dụng để cách ly thì cấu hình vận hành cơ bản có thể là đủ. Nếu dòng chảy trung gian cần phải điều chỉnh thì nên xem xét tay cầm 12 vị trí hoặc cấu hình được kích hoạt.
Kích thước van và kích thước kết nối phải phù hợp với hệ thống đường ống vệ sinh hiện có. Cung cấp những gì cần thiết kích thước danh nghĩa và loại kết nối khi yêu cầu báo giá.
Để vận hành thủ công, hãy chỉ định loại tay cầm cần thiết. Đối với các ứng dụng tự động, hãy chỉ định khí nén hoặc điện hoạt động và cung cấp các điều kiện kiểm soát sẵn có.
Kích thước van và giao diện kết nối vệ sinh được kiểm tra theo cấu hình đã chỉ định trước lô hàng.
Cấu hình thủ công và được kích hoạt được kiểm tra để chuyển động và định vị chính xác theo lựa chọn cơ chế vận hành.
Thân và các đầu nối bằng thép không gỉ được bảo vệ trong quá trình xử lý và đóng gói để giảm nguy cơ trầy xước, biến dạng và nhiễm bẩn trong quá trình vận chuyển.
AVM sử dụng bao bì bảo vệ phù hợp để vận chuyển quốc tế. Có thể sắp xếp các trường hợp giấy và gỗ theo kích thước van, cấu hình vận hành và yêu cầu vận chuyển.
Nó được sử dụng cho cả việc điều chỉnh dòng chảy và ngắt trong đường ống xử lý vệ sinh, đặc biệt ở những nơi có dòng chảy trung gian. điều chỉnh là cần thiết.
Đúng. Van được thiết kế cho các ứng dụng liên quan đến chất lỏng nhớt, mặc dù sự phù hợp thực tế phụ thuộc vào độ nhớt, nhiệt độ, tốc độ dòng chảy và các đặc tính của môi trường cụ thể.
Nó có thể được xem xét cho các chất lỏng chứa hạt tương thích. Kích thước hạt, nồng độ, độ cứng và quy trình điều kiện cần được xác nhận trước khi lựa chọn.
Tay cầm 12 vị trí cung cấp khoảng tăng điều chỉnh khoảng 15° để định vị luồng thủ công tốt hơn. các Tay cầm 4 vị trí cung cấp một số vị trí được xác định trước để vận hành đơn giản hơn.
Đúng. Các tùy chọn truyền động bằng khí nén và điện có sẵn để tích hợp với các hệ thống xử lý tự động.
Cung cấp kích thước van, môi trường xử lý, độ nhớt, đặc tính hạt, nhiệt độ, áp suất, lưu lượng yêu cầu tốc độ, loại kết nối và phương thức vận hành thủ công hoặc tự động ưa thích.
