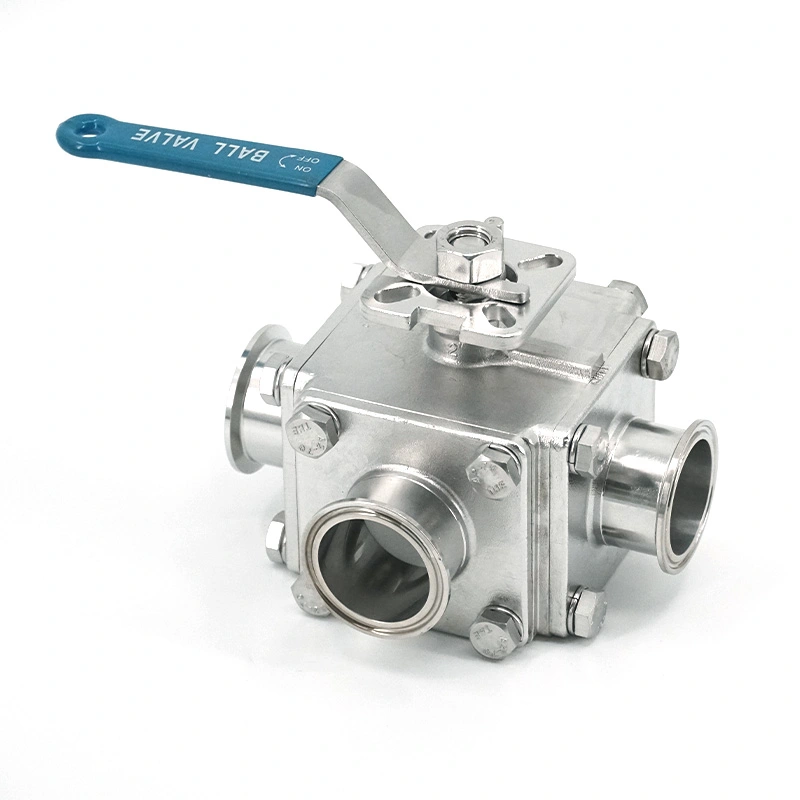

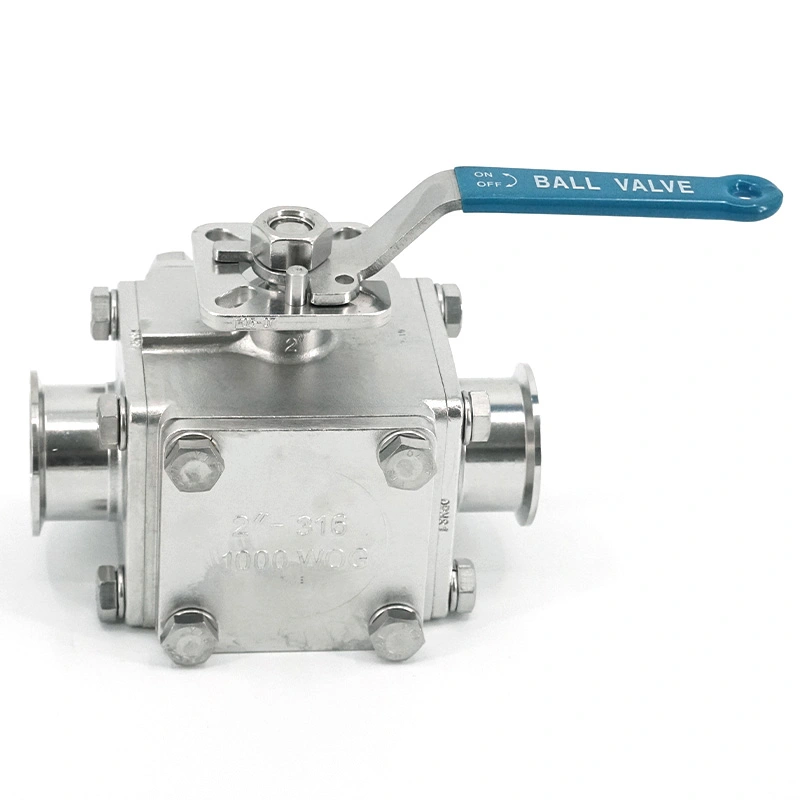

Van bi ba chiều vuông khí nén vệ sinh

Có sẵn với cấu hình bóng L-Port và T-Port, Van bi ba chiều vuông khí nén vệ sinh có thể đáp ứng các yêu cầu định tuyến luồng khác nhau. Thân bằng thép không gỉ, bề mặt ướt được đánh bóng, cấu trúc ghế giảm thiểu khoang và hoạt động quay một phần tư bằng khí nén làm cho nó phù hợp với dược phẩm, công nghệ sinh học, thực phẩm, đồ uống, sữa, mỹ phẩm và các hệ thống xử lý hợp vệ sinh khác.

Cấu hình cổng luồng

1. Luồng cổng L

Bóng L-Port kết nối hai cổng trong khi cách ly cổng thứ ba. Nó phù hợp khi một luồng quy trình cần được chuyển đổi giữa hai đường ống khác nhau, chẳng hạn như lựa chọn giữa hai bể chứa, tuyến vận chuyển hoặc đầu ra xử lý.

2. Luồng cổng T

Bóng T-Port cung cấp khả năng giao tiếp linh hoạt hơn giữa ba cổng van. Tùy theo vị trí bóng các đường ống khác nhau có thể được kết nối hoặc cách ly, làm cho nó phù hợp cho việc phân phối, chuyển giao và định tuyến quá trình đa hướng.

3. Lựa chọn cổng

Cấu hình L-Port hoặc T-Port phải được chọn theo cách sắp xếp đường ống thực tế và được yêu cầu chuyển đổi vị trí. Đối với các hệ thống phức tạp, người mua có thể cung cấp sơ đồ quy trình để AVM có thể xác minh yêu cầu đường dẫn dòng chảy trước khi sản xuất.

Vận hành bằng khí nén

1. Vận hành 90°

Bộ truyền động khí nén quay thân van 90° để thay đổi vị trí của quả bóng và chuyển hướng quá trình phương tiện truyền thông. Cơ chế quay một phần tư này cung cấp khả năng chuyển đổi đơn giản giữa các đường dẫn luồng được xác định trước.

2. Thiết bị truyền động tác động kép

Cấu hình tác động kép sử dụng khí nén cho cả chuyển động đóng và mở. Nó phù hợp cho hệ thống tự động yêu cầu điều khiển bằng khí nén theo cả hai hướng.

3. Thiết bị truyền động hồi xuân

Cấu hình hồi xuân sử dụng khí nén cho một hướng và lực lò xo cho chuyển động ngược lại. Nó có thể được chọn khi quy trình yêu cầu vị trí mặc định được xác định sau khi mất nguồn cung cấp không khí.

4. Tích hợp hệ thống điều khiển

Bộ truyền động khí nén có thể được kết hợp với van điện từ, hộp công tắc giới hạn, bộ định vị và bộ lọc không khí cơ quan quản lý. Các thành phần này cho phép van được tích hợp với PLC hoặc các hệ thống điều khiển quá trình khác để điều khiển từ xa. chuyển đổi.

Thiết kế nội bộ hợp vệ sinh

1. Giảm khả năng giữ sản phẩm

Cấu trúc bên trong được thiết kế để giảm bớt những khoảng trống không cần thiết xung quanh quả bóng và chỗ ngồi. Điều này giúp hạn chế duy trì phương tiện xử lý trong quá trình chuyển đổi dòng chảy và hỗ trợ vận hành vệ sinh khi sản phẩm được thay đổi thường xuyên.

2. Ghế có khoang

Thiết kế chỗ ngồi có khoang làm giảm không gian có sẵn xung quanh khu vực bịt kín nơi dư lượng quá trình có thể tích lũy. Cấu trúc này hỗ trợ làm sạch dễ dàng hơn và giúp giảm các điểm ô nhiễm tiềm ẩn.

3. Bề mặt ướt được đánh bóng

Độ hoàn thiện bề mặt bên trong tiêu chuẩn là Ra ≤0,8 μm, với lớp hoàn thiện được đánh bóng bằng điện Ra ≤0,4 μm tùy chọn. Càng mượt mà bề mặt có thể làm giảm độ bám dính của sản phẩm và tạo điều kiện thuận lợi cho việc làm sạch các khu vực tiếp xúc với sản phẩm.

4. CIP và SIP

Van bi ba chiều khí nén vệ sinh được thiết kế để tích hợp vào các hệ thống CIP và SIP phù hợp, cho phép thực hiện các quy trình làm sạch và khử trùng trong khi van vẫn được lắp đặt. CIP thực tế và các điều kiện SIP phải được kiểm tra dựa trên chỗ ngồi và vật liệu bịt kín đã chọn.

Vật liệu và con dấu

1. SUS304 và SUS316L

AVM cung cấp cấu hình thép không gỉ SUS304 và SUS316L. SUS316L có thể được chọn cho các ứng dụng yêu cầu khả năng chống ăn mòn cao hơn hoặc điều kiện tiếp xúc với sản phẩm đòi hỏi khắt khe hơn.

2. Ghế PTFE

PTFE cung cấp khả năng bịt kín và kháng hóa chất đáng tin cậy cho nhiều ứng dụng quy trình vệ sinh tương thích. của nó sự phù hợp phải được xác nhận theo môi trường xử lý, chất tẩy rửa và nhiệt độ vận hành.

3. Con dấu EPDM và silicone

EPDM và silicone có thể được chọn cho các ứng dụng xử lý vệ sinh tương thích tùy theo môi trường xử lý, nhiệt độ, yêu cầu làm sạch và điều kiện khử trùng.

4. Con dấu FKM

FKM có sẵn cho các ứng dụng yêu cầu khả năng chống chịu phù hợp với các hóa chất và điều kiện hoạt động cụ thể. Khả năng tương thích phải được xác nhận trước khi lựa chọn.

Niêm phong và chuyển mạch

1. Cách ly đường dẫn dòng chảy

Quả bóng được gia công chính xác và cấu trúc mặt ngồi hợp vệ sinh giúp bịt kín giữa các đường dẫn dòng chảy đã chọn, giúp ngăn ngừa giao tiếp không mong muốn giữa các cổng bị cô lập.

2. Bồi thường chỗ ngồi

Cấu trúc đệm kín đàn hồi cho phép ghế thích ứng với những thay đổi bình thường trong điều kiện vận hành, giúp duy trì tiếp xúc giữa bóng và ghế trong quá trình chuyển đổi lặp đi lặp lại.

3. Mô-men xoắn vận hành

Bóng và ghế được gia công chính xác được thiết kế để quay trơn tru với mô-men xoắn vận hành được kiểm soát, cho phép thiết bị truyền động khí nén để vận hành van hiệu quả.

4. Chuyển đổi lặp đi lặp lại

Cơ chế vận hành 90° phù hợp với các hệ thống xử lý nơi đường dẫn dòng chảy cần được thay đổi liên tục trong quá trình sản xuất, chuyển giao, làm sạch hoặc chuyển đổi sản phẩm.

Thông số kỹ thuật

Kích thước và kích thước

AVM cung cấp cấu hình ba chiều này từ 1/2" đến 4", tương ứng với khoảng DN15–DN100. thực tế kích thước kết nối phụ thuộc vào kích thước van đã chọn và cấu hình kết nối vệ sinh.

Tùy chọn kết nối

1. Kẹp ba

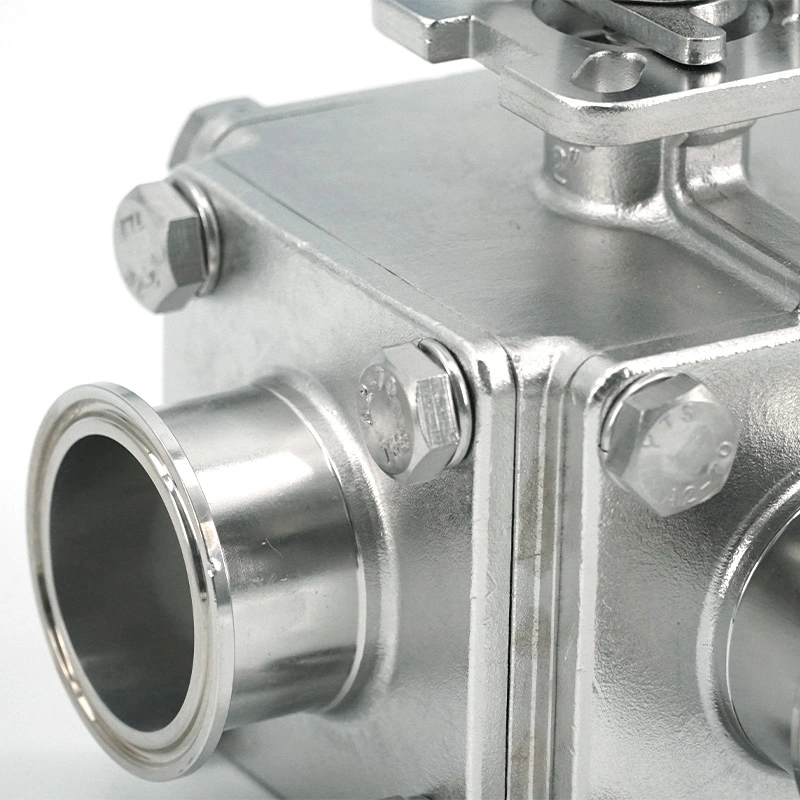

Kết nối Tri-Kẹp phù hợp với các hệ thống xử lý vệ sinh nơi lắp đặt, tháo dỡ và vận hành thuận tiện. cần phải kiểm tra. Chúng thường được sử dụng trong thực phẩm, đồ uống, sữa, dược phẩm và công nghệ sinh học thiết bị.

2. Mối hàn

Các kết nối hàn đối đầu cung cấp một kết nối vĩnh viễn giữa van và đường ống xử lý. Cấu hình này là thích hợp khi yêu cầu tính liên tục của đường ống hợp vệ sinh và giảm các mối nối có thể tháo rời.

3. Có ren

Phiên bản có ren cung cấp phương pháp kết nối thay thế cho hệ thống đường ống vệ sinh tương thích. Việc áp dụng tiêu chuẩn chủ đề phải được xác nhận theo cài đặt hiện có.

4. Mặt bích

Phiên bản mặt bích có thể được sử dụng khi van cần kết nối với thiết bị hoặc hệ thống đường ống tương thích bằng cách sử dụng các kết nối bắt vít. Các tiêu chuẩn về kích thước và mặt bích phải được xác nhận trước khi đặt hàng.

Ứng dụng

1. Chế biến dược phẩm

Van bi ba chiều vuông khí nén vệ sinh có thể được sử dụng trong các hệ thống dược phẩm tương thích để tiêm sản xuất, sản xuất vắc xin, chuẩn bị đệm, hệ thống nước tinh khiết, hệ thống WFI, chuyển chất lỏng vô trùng, và các dòng quy trình CIP/SIP.

2. Công nghệ sinh học

Các ứng dụng điển hình bao gồm nuôi cấy tế bào, lên men, sản xuất dược phẩm sinh học, truyền chất lỏng vô trùng và xử lý các phần trượt trong đó yêu cầu chuyển đổi đường dẫn luồng tự động.

3. Thực phẩm và đồ uống

Các ứng dụng bao gồm chế biến sữa, sản xuất sữa và sữa chua, chế biến nước ép trái cây, hệ thống nhà máy bia, nước giải khát làm đầy và vận chuyển thực phẩm dạng lỏng khi cần phải định tuyến dòng chảy hợp vệ sinh.

4. Mỹ phẩm

Van có thể được áp dụng cho dầu gội, kem dưỡng da, kem, chuyển thành phần mỹ phẩm và chất lỏng tương thích khác hệ thống xử lý yêu cầu phân phối đường ống được kiểm soát.

Hướng dẫn lựa chọn người mua

1. Xác nhận các đường dẫn luồng cần thiết

Điểm lựa chọn đầu tiên là liệu hệ thống có yêu cầu chuyển hướng L-Port hay luồng đa hướng T-Port hay không. các trạng thái kết nối và cách ly cần thiết phải được xác nhận trước khi đặt hàng.

2. Xác nhận phương tiện xử lý

Môi trường xử lý phải được cung cấp khi lựa chọn vật liệu thân van và mặt ngồi. Điều này đặc biệt quan trọng cho các hệ thống liên quan đến hóa chất tẩy rửa, chất ăn mòn hoặc chất lỏng có độ tinh khiết cao.

3. Xác nhận áp suất và nhiệt độ

Áp suất vận hành thực tế, nhiệt độ quy trình, nhiệt độ CIP và các điều kiện SIP phải được cung cấp để cấu hình van đã chọn có thể được kiểm tra theo giới hạn vận hành áp dụng của nó.

4. Xác nhận yêu cầu về khí nén

Người mua nên chỉ định loại thiết bị truyền động ưa thích, áp suất không khí có sẵn, vị trí van mặc định và yêu cầu phụ kiện điều khiển khi van sẽ được kết nối với hệ thống xử lý tự động.

5. Xác nhận chuẩn kết nối

Kết nối đường ống hiện tại phải được xác định là Tri-Clamp, Butt Weld, Threaded, Flanged, DIN, ISO, SMS, IDF, hoặc tiêu chuẩn áp dụng khác để tránh các vấn đề về lắp đặt.

Kiểm tra chất lượng và giao hàng

1. Xác minh đường dẫn luồng

Đối với van ba chiều, AVM xác minh cấu hình bóng thực tế và vị trí chuyển đổi để đảm bảo Cổng L hoặc Đường dẫn dòng chảy của cổng T tương ứng với cách bố trí van được chỉ định.

2. Kiểm tra chức năng khí nén

Bộ truyền động và van đã lắp ráp được kiểm tra chuyển động 90° chính xác, phản hồi chuyển mạch và điều kiện vận hành trước khi giao hàng.

3. Niêm phong và kiểm tra bề mặt

Van trải qua quá trình kiểm tra rò rỉ và bịt kín thích hợp, trong khi bề mặt thép không gỉ và kết nối vệ sinh các đầu được kiểm tra về gia công hoặc các khuyết tật bề mặt.

4. Đóng gói cho lô hàng quốc tế

Trước khi đóng gói, các đầu nối vệ sinh được bảo vệ khỏi nhiễm bẩn và va đập. Thiết bị truyền động khí nén và các bộ phận tiếp xúc sẽ nhận được sự bảo vệ bổ sung và van hoàn chỉnh được bảo đảm theo yêu cầu đã chọn phương thức vận chuyển.

Câu hỏi thường gặp

1. Van bi ba chiều dùng để làm gì?

Nó được sử dụng để chuyển hướng, phân phối hoặc cô lập phương tiện xử lý giữa ba đường ống được kết nối. Ba cổng cấu trúc làm cho nó phù hợp với các hệ thống xử lý yêu cầu nhiều tuyến dòng chảy.

2. Sự khác biệt giữa L-Port và T-Port là gì?

Cấu hình L-Port kết nối hai cổng trong khi cách ly cổng thứ ba, giúp nó phù hợp cho việc chuyển hướng hai đường. các Cấu hình T-Port cung cấp khả năng giao tiếp linh hoạt hơn giữa ba cổng để phân phối và đa hướng định tuyến.

3. Nó có tương thích với CIP và SIP không?

Van bi ba chiều khí nén vệ sinh được thiết kế để tích hợp vào các hệ thống CIP và SIP phù hợp. các các điều kiện vệ sinh và khử trùng thực tế phải được kiểm tra dựa trên vật liệu đệm và đệm kín đã chọn.

4. Áp suất vận hành tối đa là bao nhiêu?

Thông số kỹ thuật được cung cấp liệt kê áp suất vận hành lên tới 5 bar, với áp suất thực tế cho phép tùy thuộc vào về kích thước và cấu hình van.

5. Nhiệt độ hoạt động là bao nhiêu?

Thông số kỹ thuật được cung cấp cho phạm vi hoạt động từ -20°C đến +180°C, tùy thuộc vào vật liệu ghế được chọn.

6. Nó có thể được kết nối với PLC không?

Đúng. Van điện từ, hộp công tắc giới hạn, bộ định vị và các phụ kiện điều khiển khác có thể được cấu hình cho tích hợp với các hệ thống điều khiển quá trình tự động.

7. Làm thế nào để chọn SUS304 hoặc SUS316L?

Việc lựa chọn phụ thuộc chủ yếu vào môi trường xử lý, điều kiện ăn mòn, yêu cầu vệ sinh và sự tiếp xúc với sản phẩm. yêu cầu. SUS316L thường được chọn cho các ứng dụng đòi hỏi khắt khe hơn về vệ sinh và nhạy cảm với sự ăn mòn.

8. Thông tin nào cần thiết cho báo giá?

Cung cấp kích thước van, yêu cầu L-Port hoặc T-Port, môi trường xử lý, áp suất vận hành, nhiệt độ, kết nối tiêu chuẩn, loại thiết bị truyền động, áp suất không khí có sẵn và các phụ kiện điều khiển cần thiết. Sơ đồ đường ống được khuyến nghị khi có nhiều vị trí chuyển đổi có liên quan.
