Một sự đáng tin cậyvan lấy mẫukhông chỉ là một thành phần tắt đơn giản. Nó đóng một vai trò quan trọng trong việc lấy các mẫu quy trình đại diện đồng thời giảm ô nhiễm, rò rỉ, phơi nhiễm với người vận hành và thất thoát sản phẩm. Trong xử lý hóa chất, dược phẩm, sản xuất thực phẩm và đồ uống, hóa dầu, xử lý nước và các ứng dụng công nghiệp khác, van lấy mẫu phù hợp có thể cải thiện độ chính xác của mẫu và giúp việc lấy mẫu định kỳ an toàn và hiệu quả hơn. Hướng dẫn này giải thích cách thức hoạt động của van lấy mẫu, lý do thiết kế của chúng, các loại và ứng dụng chính, các vấn đề lắp đặt phổ biến, phương pháp bảo trì và các yếu tố kỹ thuật chính mà kỹ sư nên xem xét trước khi chỉ định giải pháp lấy mẫu.

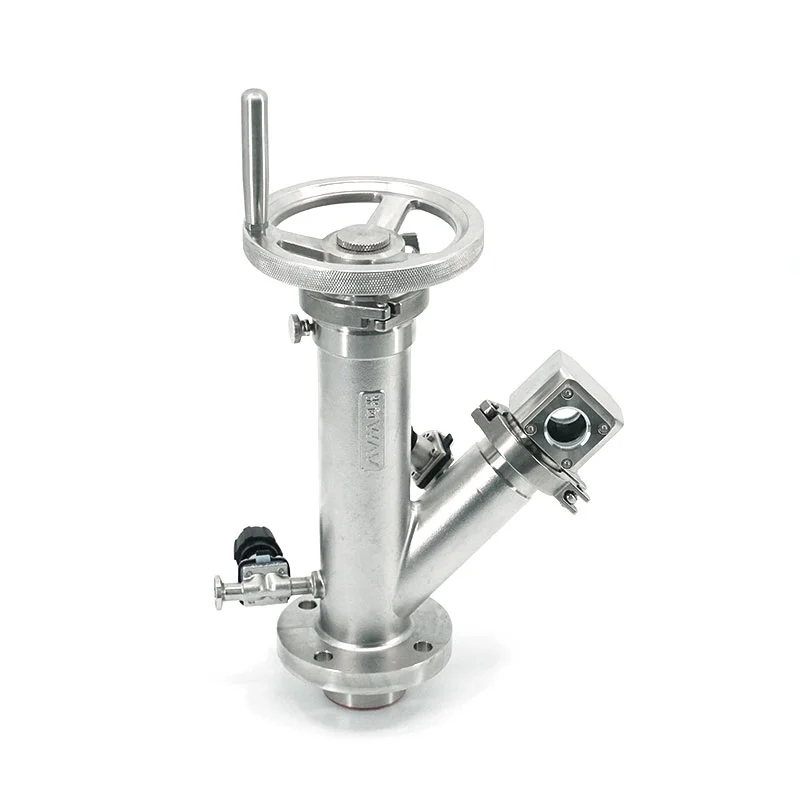

A van lấy mẫulà một van công nghiệp được thiết kế để cho phép người vận hành hoặc hệ thống tự động thu thập một lượng vật liệu được kiểm soát từ đường ống xử lý, bể chứa, lò phản ứng, bình chứa hoặc thiết bị khác. Tùy thuộc vào ứng dụng, mẫu có thể là chất lỏng, khí, bùn hoặc môi trường xử lý khác.
Không giống như van cách ly thông thường, van lấy mẫu được thiết kế đặc biệt theo yêu cầu của việc lấy mẫu. Mục tiêu không chỉ đơn giản là mở và đóng đường dẫn dòng chảy. Đó là thu thập một mẫu thể hiện chính xác quy trình trong khi vẫn duy trì việc ngăn chặn quy trình.
Sự khác biệt này đặc biệt quan trọng khi vật liệu lấy mẫu đắt tiền, nguy hiểm, ăn mòn, vô trùng, có độ nhớt cao hoặc nhạy cảm với ô nhiễm.
Tùy thuộc vào yêu cầu của quy trình, van lấy mẫu có thể kết hợp các vật liệu thân, cách bố trí bịt kín, phương pháp dẫn động, cấu hình đầu ra và tiêu chuẩn kết nối khác nhau.
Việc lấy mẫu có thể chỉ là một phần nhỏ trong hoạt động công nghiệp nhưng việc lấy mẫu không chính xác hoặc không an toàn có thể gây ra những vấn đề nghiêm trọng trong hoạt động.
Giá trị của phân tích trong phòng thí nghiệm phụ thuộc rất nhiều vào chất lượng của mẫu. Nếu mẫu không thể hiện chính xác dòng quy trình, kết quả xét nghiệm có thể khiến người vận hành đưa ra quyết định sản xuất không chính xác.
Van lấy mẫu được thiết kế và đặt đúng vị trí giúp giảm thể tích chết và ô nhiễm không mong muốn, cải thiện độ tin cậy của các mẫu được thu thập.
Việc mở dây chuyền xử lý theo cách thủ công mà không bố trí lấy mẫu thích hợp có thể khiến nhân viên phải tiếp xúc với áp suất, nhiệt độ, hóa chất độc hại hoặc các mối nguy hiểm khác. Van lấy mẫu chuyên dụng cung cấp phương pháp được kiểm soát để tiếp cận môi trường xử lý.
Trong sản xuất hóa chất, dược phẩm, thực phẩm và vật liệu đặc biệt, ngay cả một lượng nhỏ sản phẩm bị lãng phí cũng có thể trở nên tốn kém theo thời gian. Việc lấy mẫu có kiểm soát giúp giảm thiểu lượng xả thải không cần thiết.
Một hệ thống lấy mẫu thực tế có thể thực hiện việc kiểm tra định kỳ nhanh hơn. Người vận hành có thể thu thập mẫu bằng cách sử dụng quy trình lặp lại thay vì kết nối ngẫu hứng mỗi lần.
Nguyên lý hoạt động phụ thuộc vào thiết kế van cụ thể, nhưng quy trình cơ bản rất đơn giản.
Đối với các dịch vụ nguy hiểm hoặc áp suất cao, có thể kết hợp các biện pháp cách ly, xả nước, thanh lọc hoặc ngăn chặn bổ sung.
| Sân khấu | Mục tiêu chính | Rủi ro tiềm ẩn nếu không có thiết kế phù hợp |
|---|---|---|
| Sự cách ly | Quá trình tách biệt khỏi ổ cắm | Rò rỉ hoặc vô tình phát hành |
| Khai mạc | Thiết lập dòng chảy được kiểm soát | Tăng áp hoặc xả không kiểm soát được |
| Bộ sưu tập | Lấy mẫu đại diện | Ô nhiễm hoặc phân tích không chính xác |
| Đóng cửa | Khôi phục ngăn chặn | Tiếp tục rò rỉ hoặc mất sản phẩm |
Các yêu cầu lấy mẫu công nghiệp rất khác nhau nên van lấy mẫu có nhiều cấu hình khác nhau.
Cấu hình tốt nhất phụ thuộc vào môi trường xử lý, áp suất, nhiệt độ, yêu cầu về độ sạch, tần suất lấy mẫu và phương pháp thu thập mong muốn.
Van lấy mẫu được sử dụng trong nhiều ngành công nghiệp chế biến vì kiểm soát chất lượng và giám sát quy trình là điều cần thiết để sản xuất nhất quán.
| Ngành công nghiệp | Mục đích lấy mẫu điển hình | Yêu cầu quan trọng |
|---|---|---|
| Xử lý hóa chất | Giám sát thành phần và quá trình | Kháng hóa chất |
| Dược phẩm | Xác minh chất lượng và hàng loạt | Khả năng làm sạch và kiểm soát ô nhiễm |
| Thực phẩm & Đồ uống | Kiểm tra chất lượng sản phẩm | Công trình vệ sinh |
| hóa dầu | Phân tích thành phần chất lỏng | Khả năng chịu áp suất và nhiệt độ |
| Xử lý nước | Giám sát chất lượng nước | Chống ăn mòn |
| Năng lượng & Tiện ích | Giám sát tình trạng quy trình | Niêm phong đáng tin cậy |
Việc chỉ định van lấy mẫu chỉ dựa trên kích thước ống có thể dẫn đến hiệu suất kém. Các kỹ sư nên đánh giá môi trường quy trình hoàn chỉnh.
Xác định xem van sẽ xử lý nước, dầu, khí đốt, hóa chất, bùn, dược phẩm, thực phẩm hay phương tiện khác. Khả năng tương thích hóa học giữa chất lỏng xử lý và vật liệu ướt là điều cần thiết.
Van phải được đánh giá phù hợp với áp suất vận hành bình thường cũng như các biến đổi áp suất có liên quan. Lấy mẫu áp suất cao đòi hỏi sự chú ý đặc biệt đến việc ngăn chặn và tính toàn vẹn của kết nối.
Cả thân van và vật liệu bịt kín phải phù hợp trong phạm vi nhiệt độ vận hành. Chu kỳ nhiệt độ cũng có thể ảnh hưởng đến hiệu suất bịt kín theo thời gian.
Thép không gỉ được sử dụng rộng rãi trong các môi trường công nghiệp đòi hỏi khắt khe vì độ bền và khả năng chống ăn mòn của nó, trong khi các hợp kim hoặc vật liệu lót chuyên dụng có thể phù hợp với các vật liệu có tính ăn mòn cao hơn.
Khối lượng chết đề cập đến các khu vực mà vật liệu xử lý có thể vẫn bị mắc kẹt. Thể tích chết quá mức có thể gây ô nhiễm mẫu, tích tụ cặn hoặc phản ứng chậm trong quá trình lấy mẫu.
Kết nối phải phù hợp với đường ống xử lý và thiết bị thu gom. Các yêu cầu chung có thể bao gồm các kết nối ren, mặt bích, hàn, vệ sinh hoặc chuyên dụng.
Van thủ công có thể phù hợp cho việc lấy mẫu không thường xuyên, trong khi van tự động có thể thuận lợi khi việc lấy mẫu phải được lặp lại thường xuyên hoặc được tích hợp vào hệ thống kiểm soát quá trình.
Khi kết quả lấy mẫu không nhất quán, bản thân van không phải lúc nào cũng là vấn đề duy nhất. Một số yếu tố có thể góp phần vào hiệu suất kém.
| Vấn đề | Nguyên nhân có thể | Cải tiến thực tế |
|---|---|---|
| Mẫu không nhất quán | Vị trí lấy mẫu kém hoặc khối lượng chết | Xem lại vị trí van và quy trình lấy mẫu |
| Rò rỉ bên ngoài | Con dấu bị mòn hoặc lắp đặt không đúng | Kiểm tra các bộ phận bịt kín và các kết nối |
| Hoạt động khó khăn | Kích thước hoặc cặn van không chính xác | Chọn thiết kế và khoảng thời gian bảo trì phù hợp |
| Sự ô nhiễm | Vật liệu cặn trong khoang van | Sử dụng thiết kế có khối lượng chết thấp hoặc có thể làm sạch được |
| Mất sản phẩm quá mức | Kiểm soát dòng chảy kém hoặc ổ cắm quá khổ | Tối ưu hóa cấu hình van và bộ thu |
Ngay cả van lấy mẫu chất lượng cao cũng có thể hoạt động kém khi được lắp đặt không đúng cách hoặc bảo trì không nhất quán.
Đối với các ứng dụng quan trọng, bảo trì phòng ngừa thường hiệu quả hơn là đợi cho đến khi van lấy mẫu bắt đầu rò rỉ hoặc trở nên khó vận hành.
Công ty TNHH Thiết bị điều khiển thông minh đặc biệt AVMtập trung vào thiết bị điều khiển thông minh và các giải pháp van công nghiệp được thiết kế xoay quanh các yêu cầu quy trình thực tế. Đối với khách hàng đánh giá hệ thống van lấy mẫu, mục tiêu quan trọng nhất không chỉ đơn giản là có được van mà còn phát triển giải pháp lấy mẫu đáng tin cậy phù hợp với môi trường quy trình thực tế.
Nhà cung cấp chuyên nghiệp phải có khả năng thảo luận về các thông số ứng dụng như đặc tính môi trường, áp suất vận hành, nhiệt độ, yêu cầu kết nối, tần suất lấy mẫu, điều kiện lắp đặt và yêu cầu tự động hóa trước khi đề xuất cấu hình.
Việc cung cấp các thông số này cho phép nhà cung cấp đánh giá khả năng tương thích chính xác hơn và giúp giảm rủi ro khi chọn van không phù hợp với môi trường vận hành thực tế.
Mục đích chính là cung cấp một phương pháp an toàn và được kiểm soát để thu thập mẫu đại diện từ hệ thống quy trình trong khi vẫn duy trì quá trình ngăn chặn.
Có, van lấy mẫu có thể được thiết kế cho các điều kiện áp suất khắt khe. Tuy nhiên, mức áp suất van, kết cấu thân van, vòng đệm, kết nối, lắp đặt và quy trình lấy mẫu đều phải phù hợp với điều kiện sử dụng thực tế.
Các vật liệu phổ biến bao gồm thép không gỉ và các hợp kim khác được lựa chọn theo khả năng chống ăn mòn, nhiệt độ, áp suất, độ sạch và các yêu cầu về phương tiện xử lý. Vật liệu bịt kín cũng cần được kiểm tra khả năng tương thích hóa học và nhiệt độ.
Khối lượng chết có thể giữ lại vật liệu xử lý trước đó, có khả năng gây ô nhiễm cho mẫu tiếp theo. Do đó, thiết kế có khối lượng chết thấp có thể có giá trị khi độ chính xác và độ lặp lại của mẫu là quan trọng.
Đúng. Một số van lấy mẫu nhất định có thể được tích hợp với bộ truyền động, hệ thống điều khiển, thiết bị đo đạc và thiết bị lấy mẫu tự động. Tự động hóa có thể cải thiện khả năng lặp lại và giảm nhu cầu can thiệp thủ công thường xuyên.
Không có khoảng thời gian bảo trì chung. Tần số thích hợp phụ thuộc vào áp suất vận hành, nhiệt độ, đặc tính môi trường, tần số lấy mẫu, cấu trúc van và khuyến nghị của nhà sản xuất. Các dịch vụ quan trọng có thể yêu cầu kiểm tra thường xuyên hơn.
Các kỹ sư nên đánh giá môi trường xử lý, áp suất, nhiệt độ, vật liệu van, vật liệu bịt kín, loại kết nối, yêu cầu về dòng chảy, thể tích chết, phương pháp lấy mẫu, điều kiện lắp đặt, yêu cầu bảo trì và liệu có cần tự động hóa hay không.
Van lấy mẫu có thể là một bộ phận tương đối nhỏ trong một hệ thống xử lý lớn nhưng ảnh hưởng của nó đến độ chính xác của mẫu, độ an toàn của quy trình, thất thoát sản phẩm và hiệu quả vận hành có thể rất đáng kể.
Thiết kế phù hợp giúp người vận hành có được các mẫu đại diện mà không khiến nhân viên hoặc môi trường xung quanh phải xử lý môi trường một cách không cần thiết. Nó cũng có thể giảm ô nhiễm, cải thiện khả năng lặp lại, đơn giản hóa việc bảo trì và hỗ trợ giám sát quy trình tự động.
Vì lý do này, thông số kỹ thuật của van lấy mẫu phải dựa trên điều kiện quy trình thực tế thay vì chỉ đơn giản là kích thước van hoặc giá mua. Tất cả áp suất, nhiệt độ, khả năng tương thích môi trường, hiệu suất bịt kín, thể tích chết, cấu hình kết nối, tần suất lấy mẫu và các yêu cầu tự động hóa đều phải được đánh giá trước khi lắp đặt.
Cho dù ứng dụng liên quan đến xử lý hóa chất, dược phẩm, thực phẩm và đồ uống, hóa dầu, xử lý nước hay quy trình công nghiệp khác thì hệ thống lấy mẫu được thiết kế cẩn thận có thể mang lại giá trị hoạt động lâu dài.
Mỗi quy trình đều có những yêu cầu khác nhau. Nếu bạn cần trợ giúp đánh giá vật liệu van, cấu hình kết nối, điều kiện vận hành hoặc yêu cầu lấy mẫu, nhóm tạiCông ty TNHH Thiết bị điều khiển thông minh đặc biệt AVMcó thể thảo luận về ứng dụng của bạn và giúp phát triển giải pháp điều khiển công nghiệp phù hợp.
Liên hệ với chúng tôivới các thông số kỹ thuật quy trình và yêu cầu ứng dụng của bạn để khám phá giải pháp van lấy mẫu được thiết kế để vận hành đáng tin cậy, lấy mẫu có kiểm soát và hiệu suất quy trình lâu dài.
