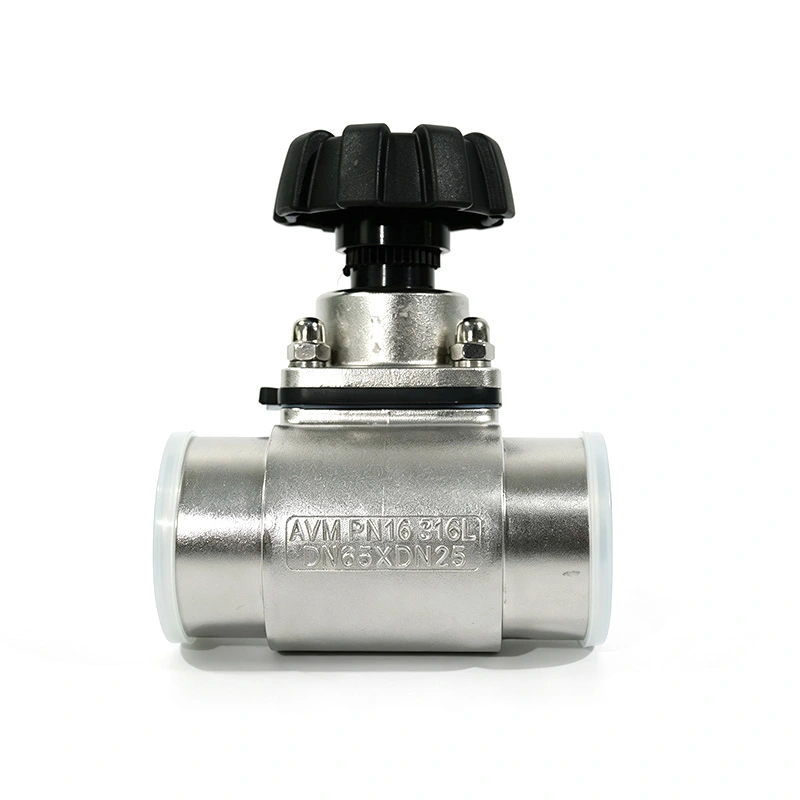

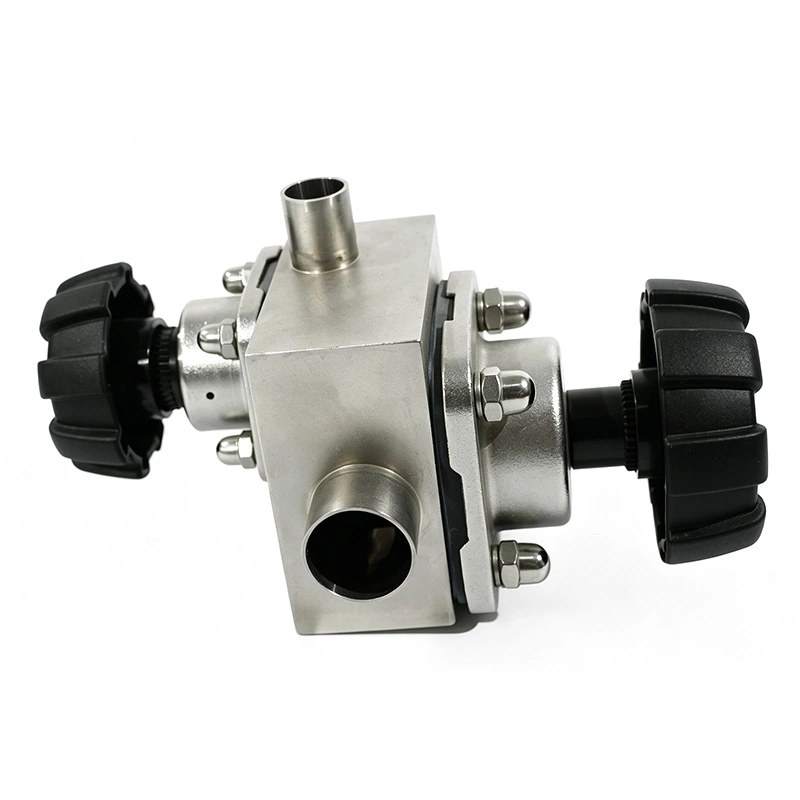

Van màng 3 chiều vệ sinh

Không giống như van màng hai chiều tiêu chuẩn chỉ cung cấp khả năng điều khiển bật/tắt đơn giản, cấu hình ba chiều cho phép người vận hành có thể chuyển hướng, kết hợp hoặc chọn luồng quy trình giữa các đường ống khác nhau. Cơ hoành tạo nên sự hoàn chỉnh rào cản giữa phương tiện xử lý và cơ chế vận hành, giúp ngăn ngừa ô nhiễm và rò rỉ bên ngoài trong khi hỗ trợ làm sạch CIP và SIP đáng tin cậy.

Van màng 3 chiều vệ sinh được sản xuất từ ​​thép không gỉ 316L mịn, được đánh bóng điện bề mặt tiếp xúc với sản phẩm và có thể được trang bị cơ cấu dẫn động bằng tay hoặc bằng khí nén để điều khiển các quy trình khác nhau yêu cầu.

Chuyển mạch và phân phối dòng chảy

Cấu trúc ba cổng cho phép van AVM quản lý nhiều tuyến quy trình từ một cụm van duy nhất. Tùy thuộc vào cấu hình thân máy và vị trí vận hành đã chọn, van có thể dẫn chất lỏng từ một đầu vào đến có thể là ổ cắm hoặc kết hợp dòng chảy từ các đường dây khác nhau vào một ổ cắm chung.

Cấu hình này đặc biệt hữu ích khi hệ thống sản xuất yêu cầu lựa chọn thành phần thường xuyên, phương tiện chuyển, chuyển mạch đường ống hoặc chuyển đổi hàng loạt mà không cần lắp đặt một số van ngắt riêng lẻ.

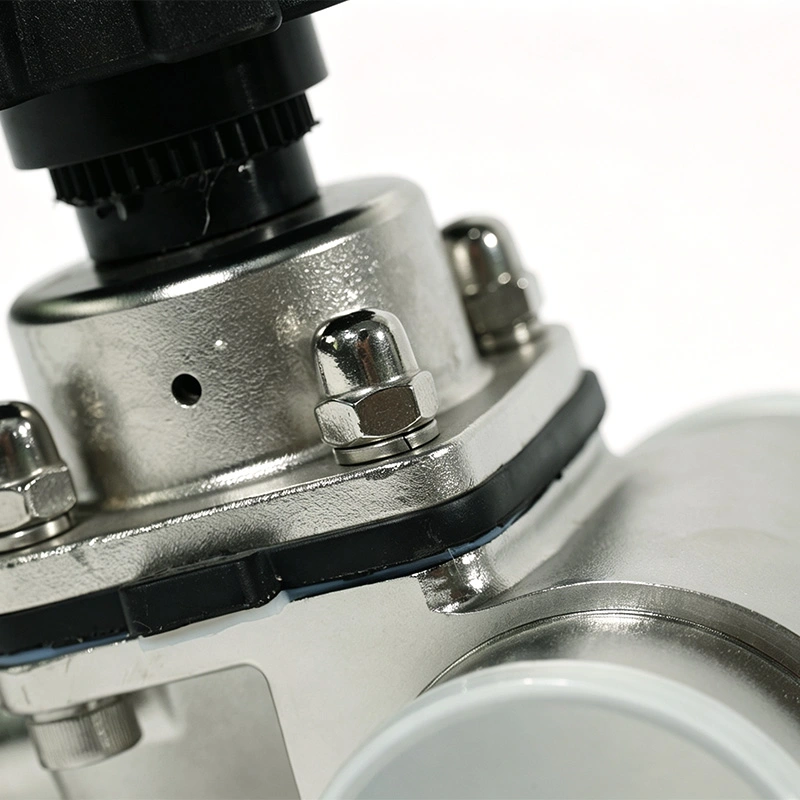

Cách ly màng vệ sinh

Cơ hoành linh hoạt tách chất lỏng xử lý khỏi thân van và bộ truyền động, tạo ra hàng rào niêm phong chống ô nhiễm. Thiết kế này giúp loại bỏ sự cần thiết phải đóng gói thông thường xung quanh thân cây và giúp ngăn ngừa rò rỉ quy trình trong các hoạt động chuyển mạch lặp đi lặp lại.

Hình học bên trong mịn cũng làm giảm các khu vực mà chất lỏng có thể bị mắc kẹt, hỗ trợ làm sạch dễ dàng hơn và việc thu hồi sản phẩm được cải thiện.

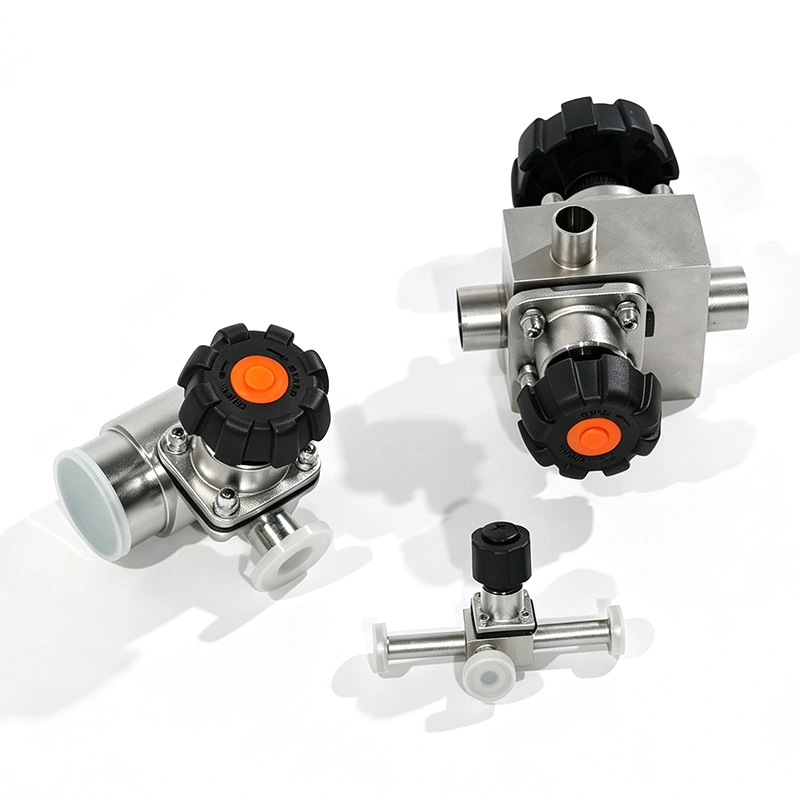

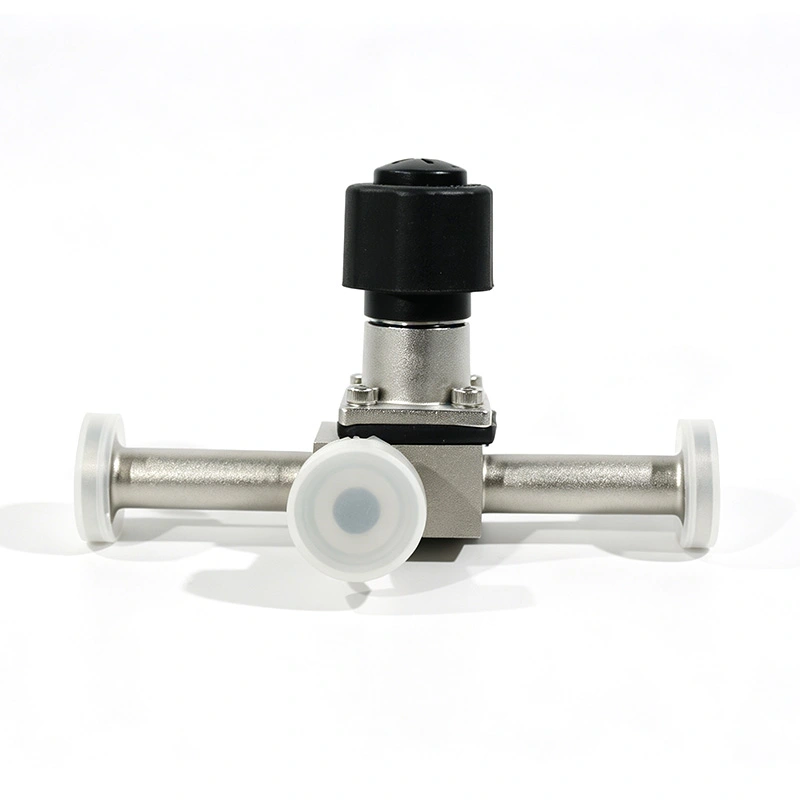

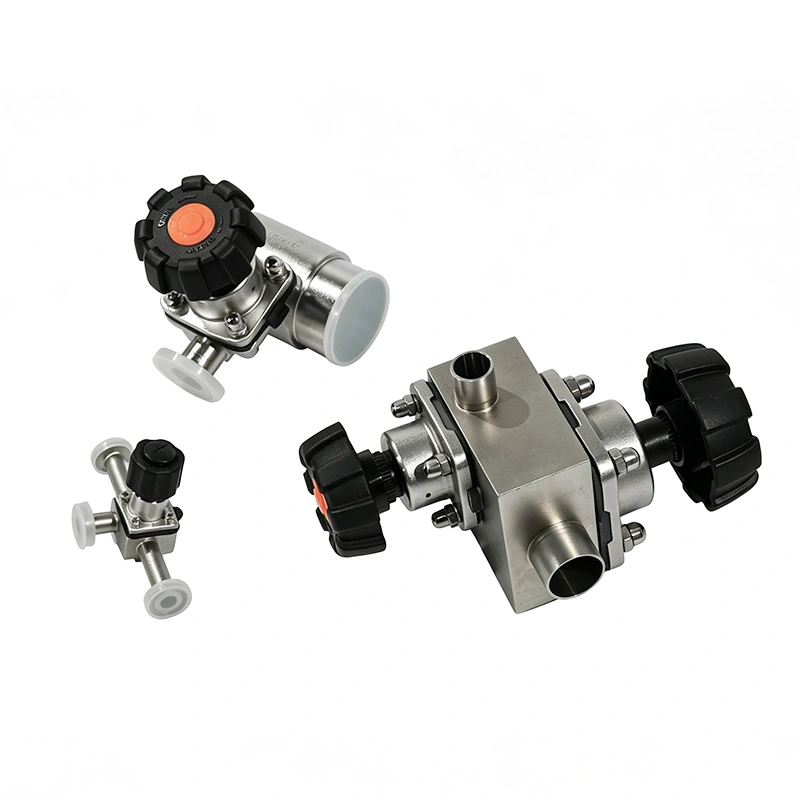

Tùy chọn thân chữ T và thân chữ L

Van màng 3 chiều vệ sinh AVM có sẵn với thiết kế thân chữ T và thân chữ L để phù hợp với các định tuyến dòng chảy khác nhau yêu cầu. Cấu hình thân chữ T phù hợp để phân phối hoặc kết hợp luồng giữa ba kết nối đường ống, trong khi cấu hình thân chữ L phù hợp hơn với các ứng dụng yêu cầu chuyển đổi hướng giữa hai đường dẫn dòng chảy.

Lắp đặt và vệ sinh nhanh chóng

Kết nối Tri-Clamp vệ sinh hoặc kết nối hàn đối đầu giúp đơn giản hóa việc lắp đặt và bảo trì. Bề mặt tiếp xúc với sản phẩm có thể được đánh bóng bằng điện đến Ra ≤ 0,4 μm, giúp giảm khả năng lưu giữ cặn và hỗ trợ sản xuất hợp vệ sinh.

Van tương thích với quy trình CIP và SIP, phù hợp với các dây chuyền sản xuất cần vệ sinh thường xuyên. và cần khử trùng.

Kiểm soát quy trình đáng tin cậy

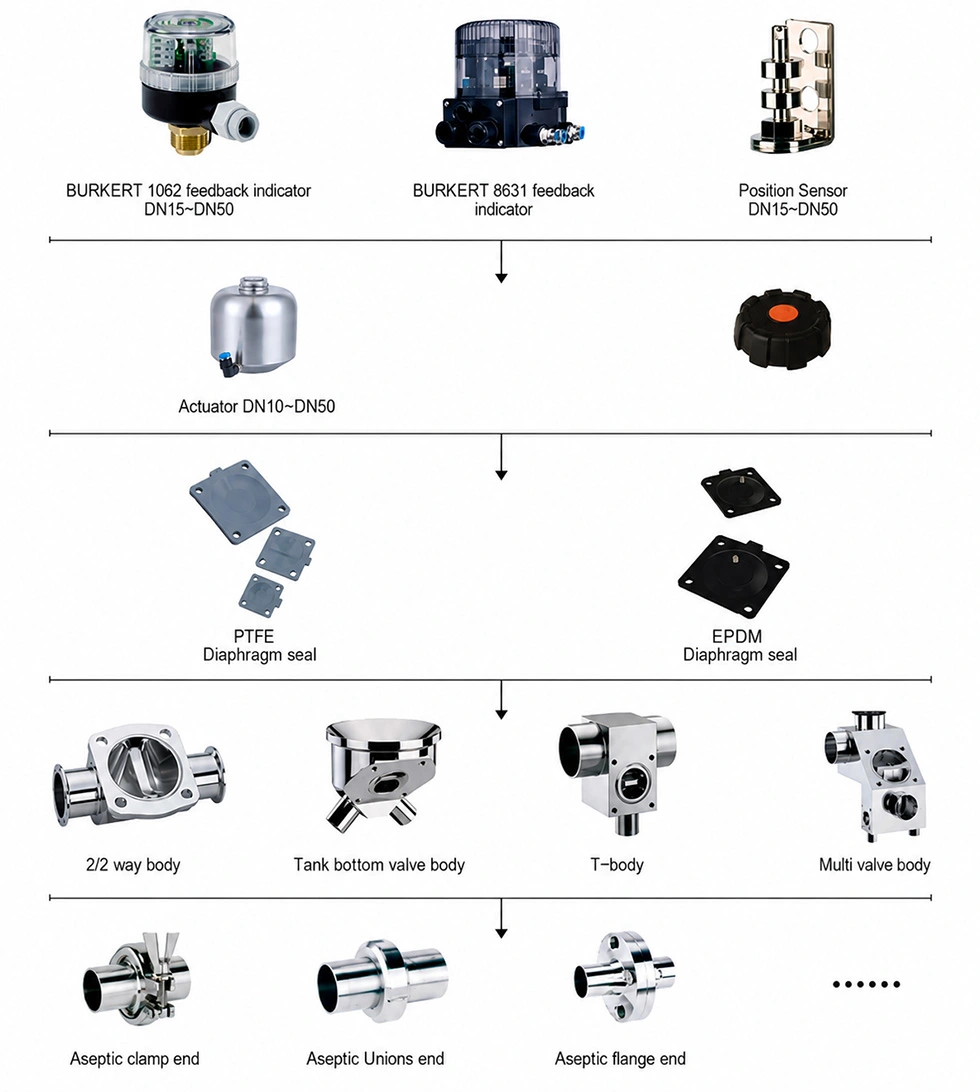

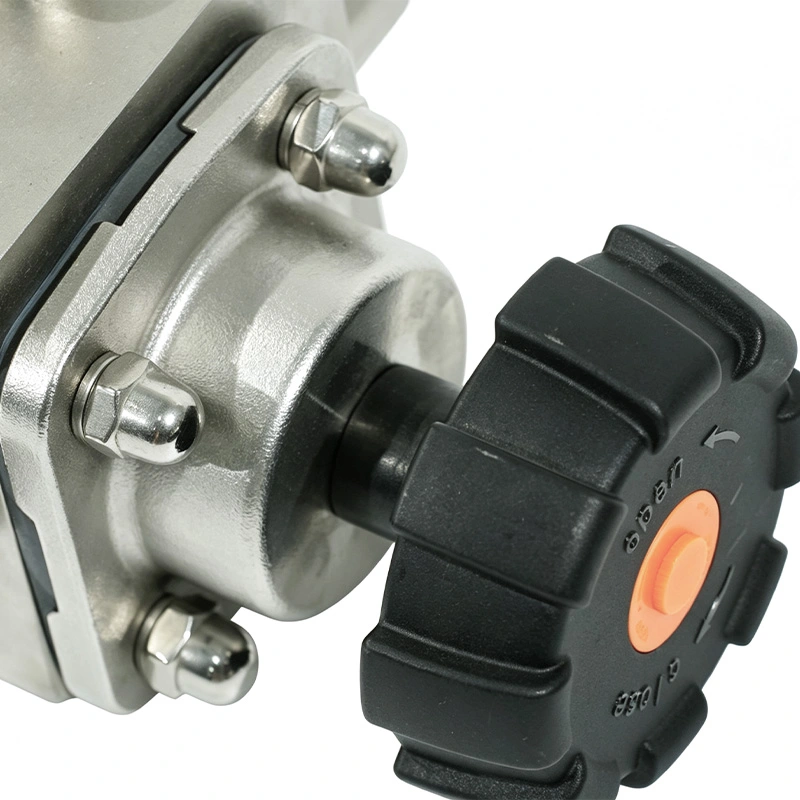

Van có thể được vận hành thủ công cho các hệ thống xử lý đơn giản hoặc được trang bị bộ truyền động khí nén cho chuyển mạch tự động. Hoạt động bằng khí nén cho phép tích hợp với hệ thống điều khiển dựa trên PLC, giúp cho van thích hợp cho việc xử lý hàng loạt tự động và phân phối phương tiện đa dòng.

Ứng dụng điển hình

Van màng 3 chiều vệ sinh AVM được sử dụng để vận chuyển chất lỏng dược phẩm, xử lý công nghệ sinh học, vắc xin sản xuất, chế biến sữa, sản xuất đồ uống, xử lý thành phần thực phẩm và các hệ thống chất lỏng vô trùng khác nơi cần phân phối dòng chảy hợp vệ sinh và cách ly đáng tin cậy.

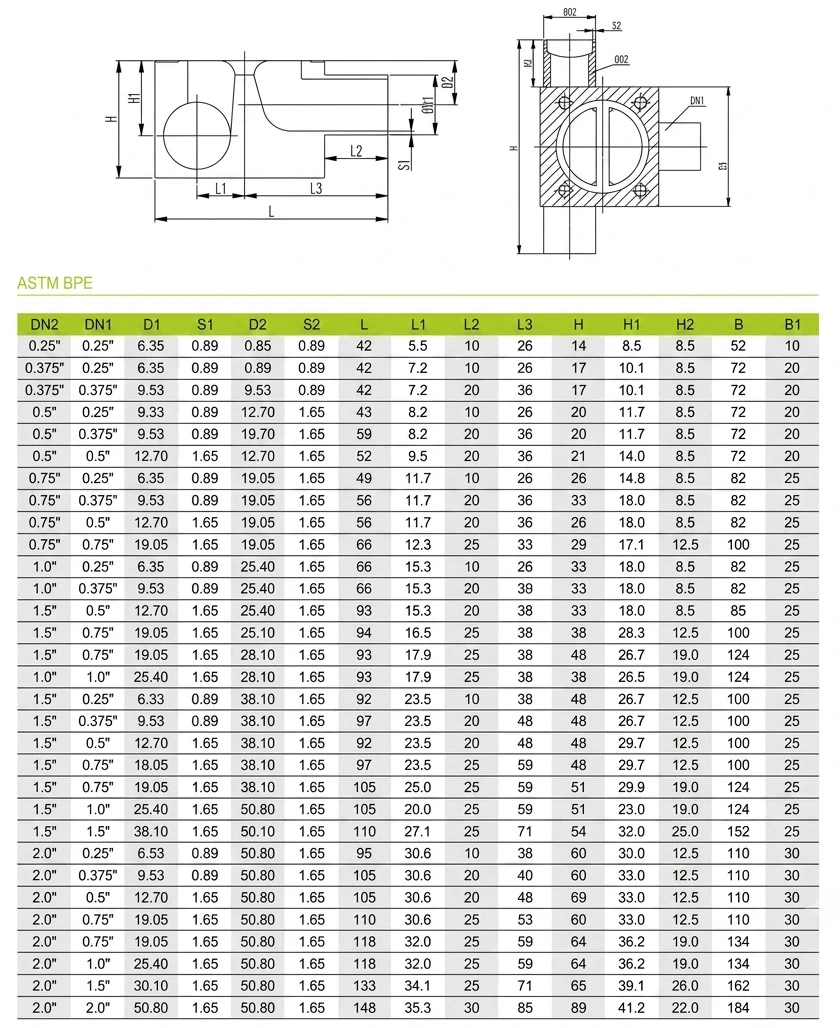

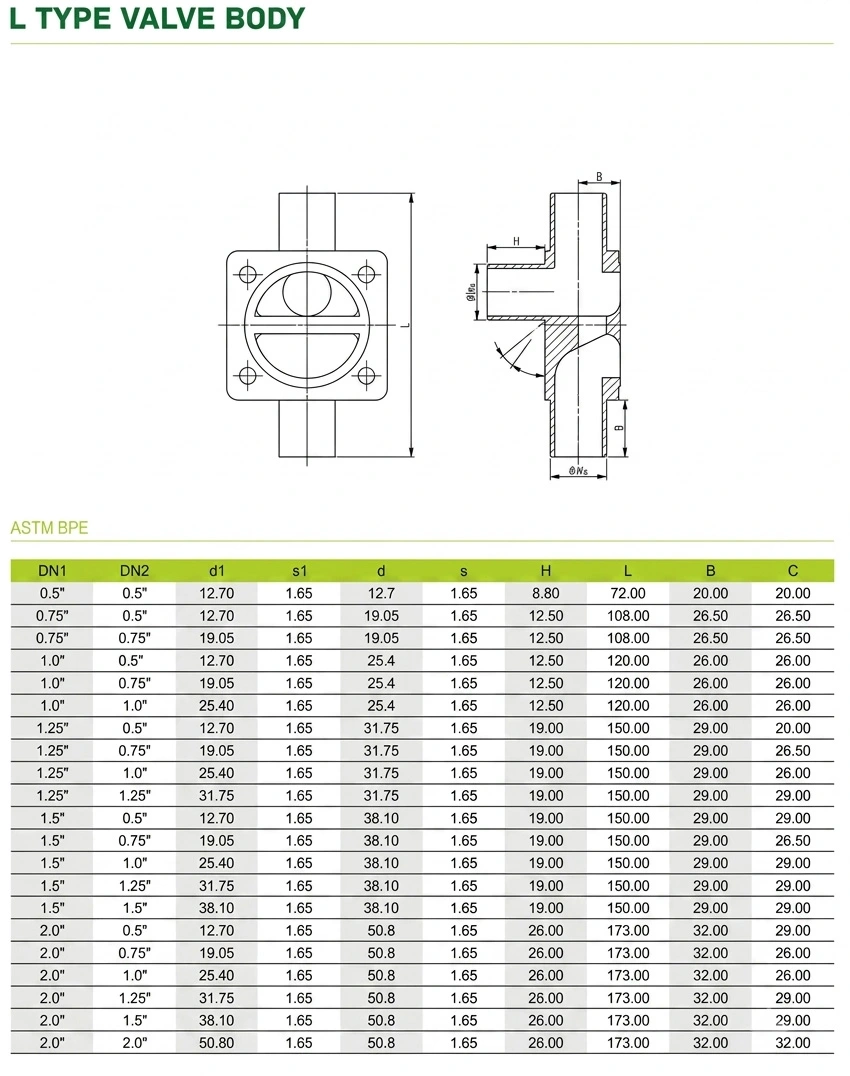

Thông số kỹ thuật

Ví dụ ứng dụng khách hàng

Một dây chuyền sản xuất dược phẩm sinh học cần có một cụm van hợp vệ sinh để chuyển đổi nguồn cung cấp chất dinh dưỡng giữa nhiều bình chuẩn bị. Van màng 3 chiều vệ sinh AVM cho phép người vận hành lựa chọn các nguồn phương tiện khác nhau đồng thời duy trì quy trình khép kín và vệ sinh. Cấu hình thân chữ T làm giảm số lượng cá thể yêu cầu van và đơn giản hóa việc làm sạch đường ống trong quá trình chuyển đổi hàng loạt.

Câu hỏi thường gặp

Van màng 3 ngã dùng để làm gì?

Nó được sử dụng để chuyển hướng, kết hợp hoặc chuyển đổi chất lỏng xử lý vệ sinh giữa ba đường ống được kết nối.

Sự khác biệt giữa thiết kế thân chữ T và thân chữ L là gì?

Thân chữ T phù hợp với dòng phân phối hoặc kết hợp ba chiều, trong khi thân chữ L thường được sử dụng để định hướng chuyển đổi giữa hai đường dẫn dòng chảy.

Van có thể được sử dụng trong sản xuất dược phẩm?

Đúng. Van AVM được thiết kế cho các ứng dụng vệ sinh và vô trùng, đồng thời hỗ trợ xử lý theo định hướng GMP, CIP và Yêu cầu làm sạch SIP.
