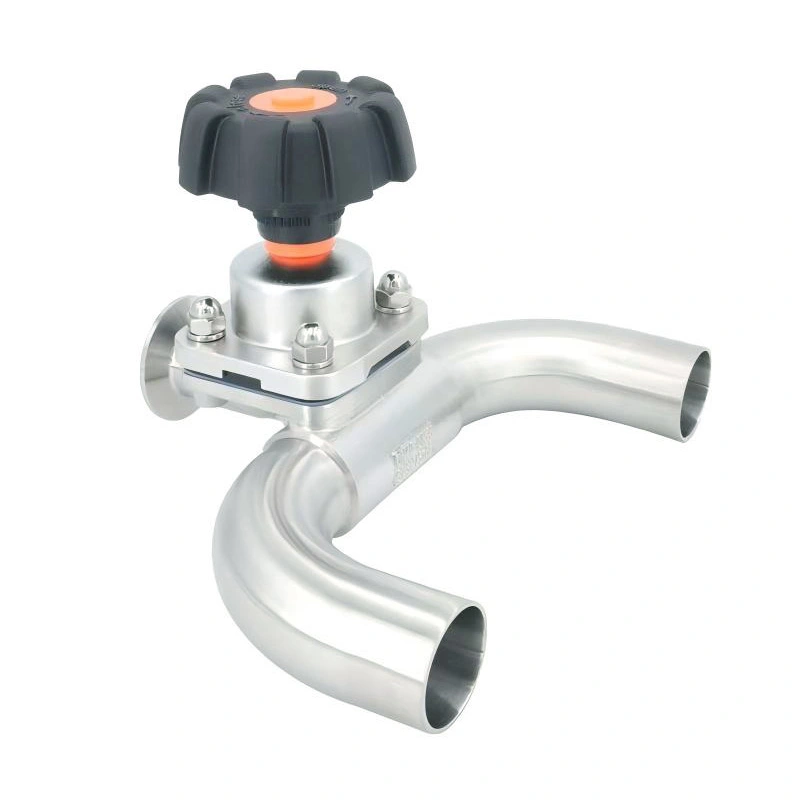

Không giống như van màng thông thường có cấu trúc nhánh phức tạp hoặc nhiều đoạn hàn, thân hình chữ U tạo ra một kênh xử lý hợp lý với ít khu vực trì trệ hơn. Điều này làm cho Van màng vệ sinh hình chữ U thích hợp cho các ứng dụng dược phẩm, công nghệ sinh học, thực phẩm, đồ uống, sữa, mỹ phẩm và hóa chất có độ tinh khiết cao yêu cầu hiệu suất CIP và SIP đáng tin cậy.
Được sản xuất từ thép không gỉ vệ sinh với bề mặt tiếp xúc với sản phẩm hoàn thiện chính xác, Màng ngăn hình chữ U AVM Van cung cấp khả năng ngắt đáng tin cậy, khả năng thoát nước tuyệt vời và hiệu suất vệ sinh ổn định cho sản xuất đòi hỏi khắt khe môi trường.
Ưu điểm chính của Van màng hình chữ U AVM là thiết kế thân cong tích hợp. Đường dẫn dòng chảy nội bộ được tối ưu hóa để giảm các khu vực ứ đọng và lưu giữ vật liệu không cần thiết xung quanh các nhánh van. So với cấu hình van thông thường, cấu trúc hình chữ U thúc đẩy chuyển động phương tiện mượt mà hơn và hiệu quả hơn tự thoát nước sau khi xử lý.
Số lượng điểm kết nối bên trong giảm cũng giúp đơn giản hóa việc vệ sinh và giảm nguy cơ cặn còn lại bên trong dòng quy trình. Điều này làm cho van đặc biệt có giá trị cho các ứng dụng liên quan đến thường xuyên chuyển đổi sản phẩm và yêu cầu vệ sinh nghiêm ngặt.
Cơ hoành linh hoạt đóng vai trò vừa là thành phần bịt kín vừa là rào cản giữa môi trường xử lý và môi trường vận hành cơ chế. Trong quá trình vận hành, chất lỏng xử lý vẫn được cách ly khỏi thân van và các bộ phận truyền động, giảm rủi ro ô nhiễm và loại bỏ các vấn đề rò rỉ bên ngoài liên quan đến việc đóng gói truyền thống các cấu trúc.
Cấu hình này cung cấp khả năng cách ly phương tiện đáng tin cậy đồng thời đơn giản hóa việc bảo trì, làm cho nó phù hợp với chất lỏng dược phẩm, nước tinh khiết, môi trường sinh học và các chất lỏng xử lý có độ tinh khiết cao khác.
Hình dạng bên trong của van được thiết kế để giảm thiểu các khu vực mà chất lỏng hoặc cặn sản phẩm có thể tồn tại sau khi sản xuất. Đường dẫn dòng chảy mượt mà hơn sẽ cải thiện khả năng thoát nước và giúp giảm khả năng phát triển của vi sinh vật hoặc lây nhiễm chéo giữa các lô sản xuất.
Đối với các nhà sản xuất dược phẩm và công nghệ sinh học, cấu hình chân chết thấp này có thể đơn giản hóa việc xác nhận vệ sinh và hỗ trợ hiệu suất vệ sinh nhất quán trong các chu kỳ CIP và SIP lặp đi lặp lại.
Khi van đóng lại, màng ngăn được ép vào đế van để tạo rào chắn an toàn xuyên qua dòng chảy con đường. Phần tử bịt kín linh hoạt mang lại hiệu suất tắt ổn định trong khi vẫn duy trì sự tách biệt giữa chất lỏng xử lý và cơ chế vận hành.
Màng ngăn cũng có thể được thay thế theo yêu cầu bảo trì mà không cần thay thế toàn bộ van lắp ráp, giúp giảm thời gian phục vụ và chi phí bảo trì lâu dài.
Van màng hình chữ U AVM có sẵn với các cấu hình thép không gỉ SUS304, SUS304L, SUS316 và SUS316L. cho ứng dụng đòi hỏi khả năng chống ăn mòn và độ tinh khiết của sản phẩm cao hơn, SS316L phù hợp cho việc tiếp xúc với sản phẩm thành phần.
Các bề mặt tiếp xúc với sản phẩm có thể được đánh bóng cơ học hoặc đánh bóng bằng điện đến Ra <0,4 μm, mang lại bề mặt nhẵn làm giảm độ bám dính của cặn và hỗ trợ các yêu cầu sản xuất hợp vệ sinh.

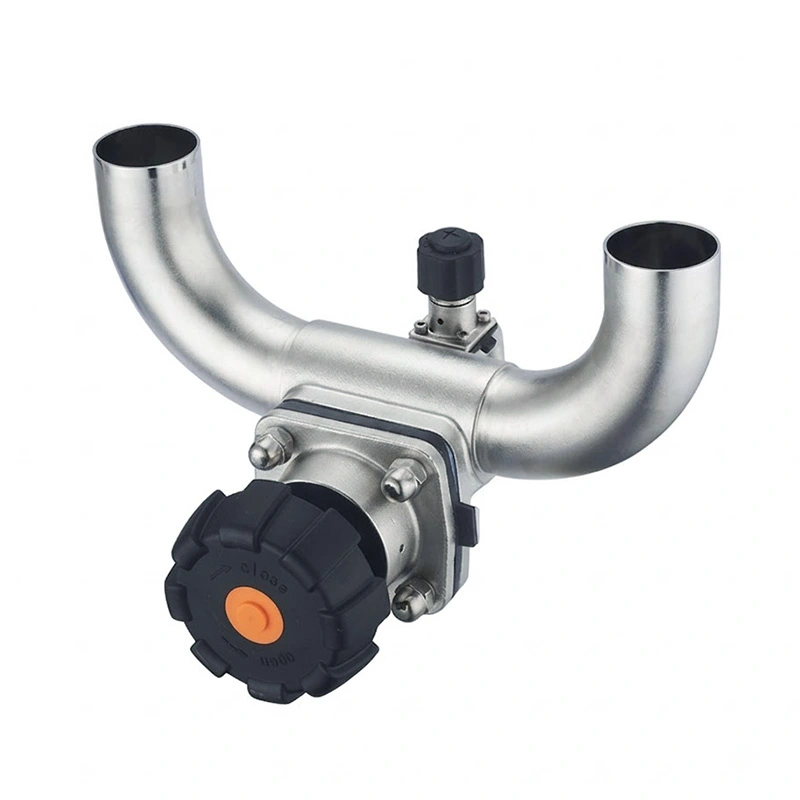

Van màng hình chữ U vệ sinh AVM điều khiển dòng quy trình thông qua chuyển động thẳng đứng của màng ngăn linh hoạt. Khi bộ truyền động nâng thân van lên, màng ngăn sẽ di chuyển ra khỏi bệ van và mở ra dòng chảy hình chữ U kênh, cho phép môi trường quá trình đi qua van.
Khi thân van di chuyển xuống dưới, màng ngăn được ép vào đế van được gia công chính xác và đóng van lại. đoạn dòng chảy. Bởi vì màng ngăn hoàn toàn chất lỏng xử lý khỏi cơ cấu vận hành nên van duy trì đường dẫn quy trình sạch sẽ đồng thời giảm nguy cơ rò rỉ thân và ô nhiễm môi trường.

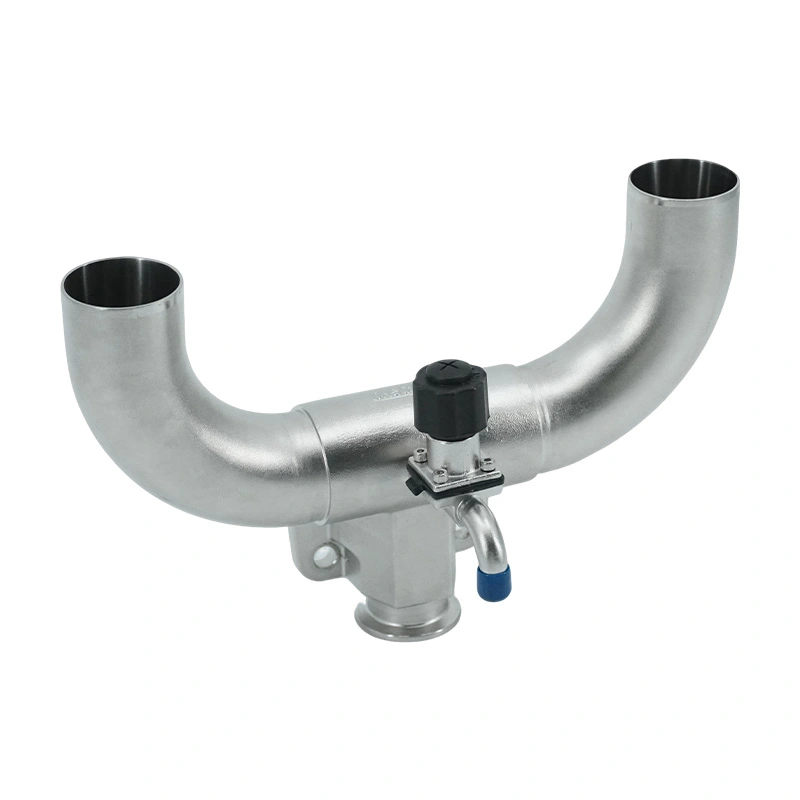

Thân hình chữ U tích hợp cải thiện hơn nữa khả năng thoát nước bằng cách dẫn vật liệu còn sót lại về phía cửa xả thay vì cho phép nó ở lại trong các khu vực trì trệ.
Van màng hình chữ U AVM thích hợp cho đường ống quy trình dược phẩm, hệ thống nước tinh khiết, hệ thống WFI, chuyển chất lỏng vô trùng, xử lý API và các ứng dụng khác nơi phân phối dòng chảy hợp vệ sinh và đáng tin cậy sự cách ly là cần thiết.
Van có thể được tích hợp vào lò phản ứng sinh học, hệ thống lên men, thiết bị nuôi cấy tế bào, dây chuyền xử lý vô trùng, và các hệ thống công nghệ sinh học khác nơi mà chân chết thấp và khả năng làm sạch CIP/SIP hiệu quả là rất quan trọng.
Đường dẫn dòng chảy vệ sinh làm cho van phù hợp với các sản phẩm sữa, đồ uống, nguyên liệu thực phẩm lỏng, pha chế hệ thống và các ứng dụng xử lý vệ sinh khác yêu cầu làm sạch và thoát nước đáng tin cậy.
Van màng hình chữ U AVM cũng có thể được sử dụng cho các hóa chất có độ tinh khiết cao, thành phần mỹ phẩm, chất lỏng đặc biệt và phương tiện xử lý khác trong đó khả năng chống ăn mòn, khả năng làm sạch và bảo vệ sản phẩm là quan trọng.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van màng hình chữ U vệ sinh |
| Cấu hình luồng | Kiểu chữ U ba chiều |
| Kích thước danh nghĩa | DN10–DN80 |
| Áp suất làm việc tối đa | 10 thanh / 145 psi |
| Nhiệt độ làm việc | -20°C đến +150°C |
| Chất liệu thân máy | SUS304, SUS304L, SUS316, SUS316L |
| Vật liệu màng | Hỗn hợp EPDM, PTFE, Silicone, FKM, PTFE/EPDM |
| Hoạt động | Hướng dẫn sử dụng / Khí nén |
| Các kiểu kết nối | Tri-Kẹp, hàn đối đầu, ren, mặt bích |
| Bề mặt hoàn thiện | Cơ khí hoặc đánh bóng điện, Ra <0,4 μm |
| Tiêu chuẩn kết nối | DIN, ISO, IDF, 3-A, SMS, ASME BPE, BS, GB |
| Vệ sinh | Tương thích CIP / SIP |
Một cơ sở chế biến dược phẩm sử dụng Van màng chữ U vệ sinh AVM trong phân phối chất lỏng vô trùng hệ thống trong đó các kết nối van thông thường khiến chất lỏng còn sót lại xung quanh các phần nhánh sau dọn dẹp. Cấu hình van hình chữ U mang lại đường thoát nước mượt mà hơn và giảm khả năng lưu giữ sản phẩm trong quá trình Chu kỳ CIP, giúp khách hàng cải thiện tính nhất quán trong quá trình làm sạch và đơn giản hóa việc bảo trì định kỳ.
Van màng chữ U vệ sinh AVM được phát triển cho các hệ thống xử lý có khả năng thoát nước và chân chết thấp hiệu suất quan trọng hơn việc chỉ kiểm soát dòng chất lỏng. Thân hình chữ U tích hợp, màng ngăn linh hoạt khả năng cách ly, bề mặt tiếp xúc sản phẩm nhẵn và khả năng tương thích CIP/SIP mang đến giải pháp thiết thực cho nhà sản xuất tìm kiếm đường ống quy trình vệ sinh sạch hơn, hiệu quả hơn và dễ bảo trì hơn.
Van màng hình chữ U được sử dụng để kiểm soát, phân phối và cách ly dòng chảy hợp vệ sinh trong dược phẩm, công nghệ sinh học, thực phẩm, đồ uống, mỹ phẩm và hệ thống chế biến có độ tinh khiết cao.
Thân hình chữ U cung cấp đường dẫn dòng chảy bên trong mượt mà hơn giúp cải thiện khả năng thoát nước và giảm chân chết và sản phẩm sự giữ lại. Điều này có thể giúp giảm rủi ro ô nhiễm và cải thiện hiệu quả làm sạch CIP/SIP.
Đúng. Van được thiết kế cho môi trường xử lý hợp vệ sinh và có thể được sản xuất bằng vật liệu vệ sinh, bề mặt tiếp xúc với sản phẩm được đánh bóng và các tiêu chuẩn kết nối phù hợp cho các ứng dụng dược phẩm và vô trùng.
