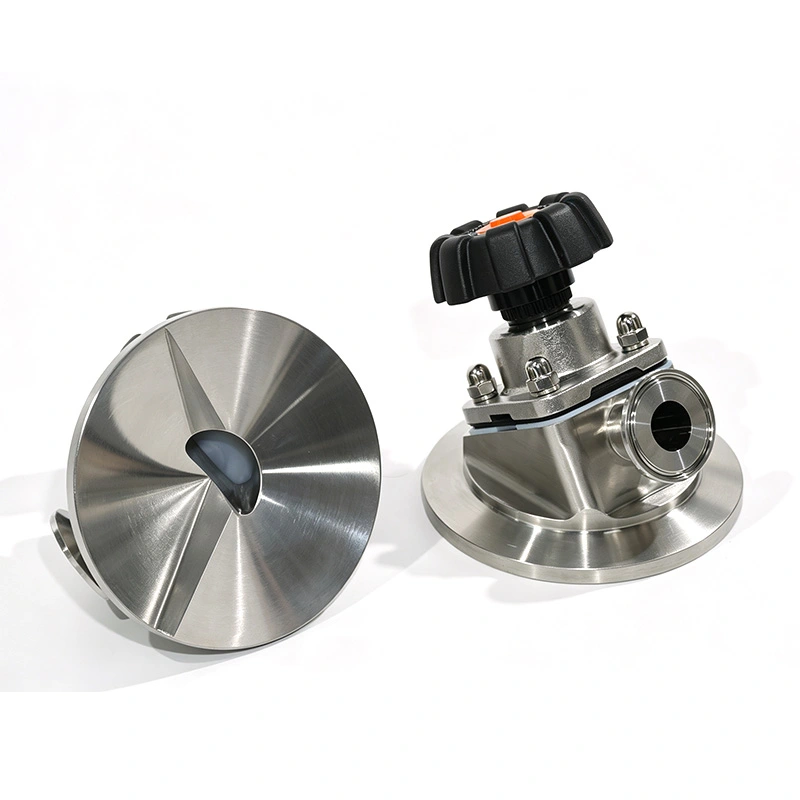

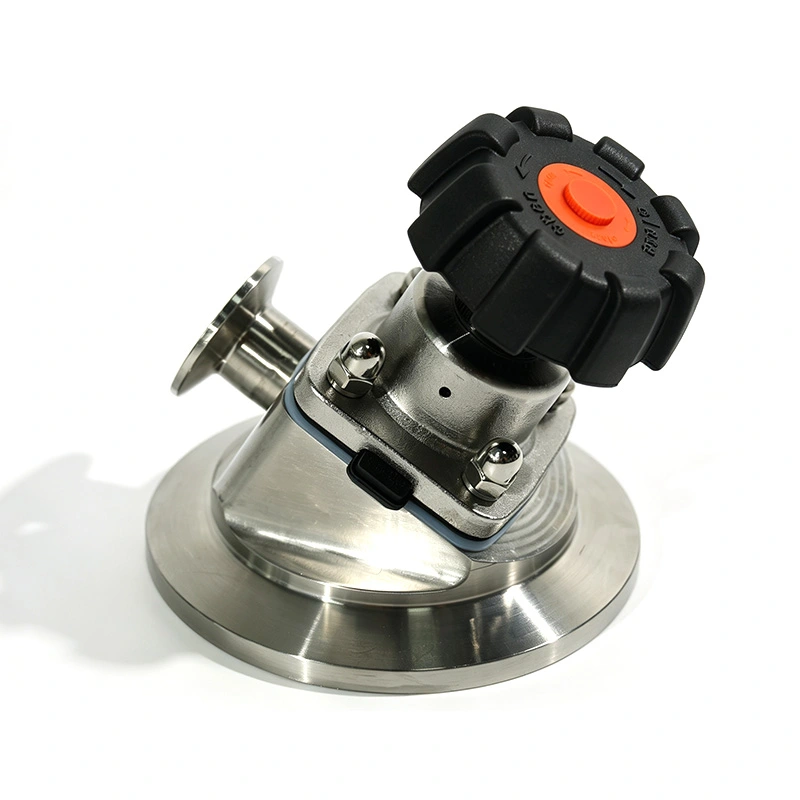

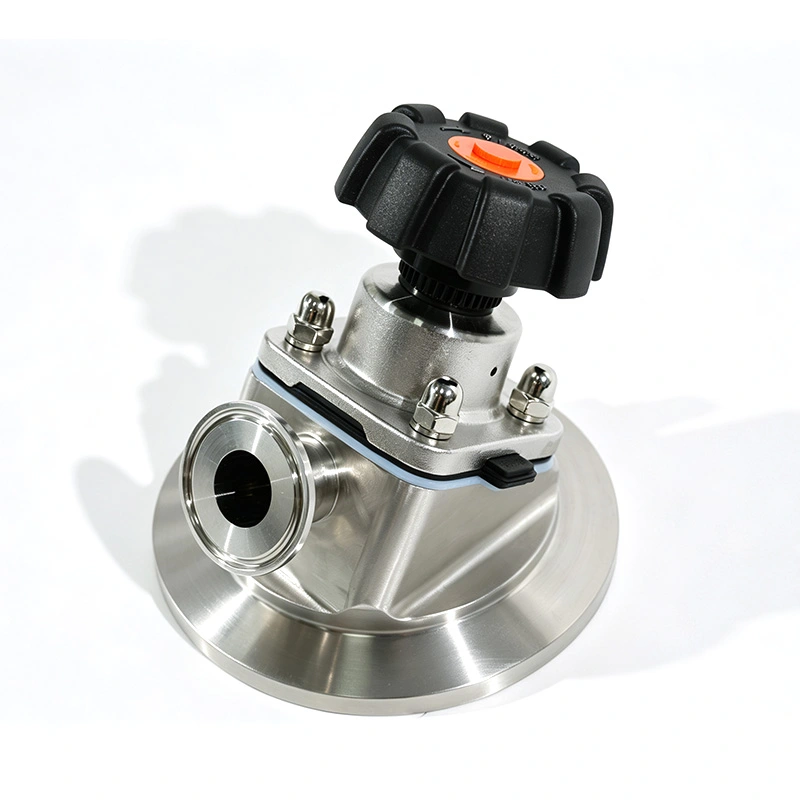

Van màng đáy bể vệ sinh AVM được thiết kế cho các tàu xử lý trong đó việc thoát nước, thu hồi sản phẩm và cách ly vệ sinh là rất quan trọng. Van được lắp đặt trực tiếp tại điểm thấp nhất của bồn, với kết cấu bệ ngồi phía dưới theo hình dạng của bồn giúp giảm chân chết và vật liệu cặn.
Cơ hoành ngăn cách môi trường xử lý khỏi thân và các bộ phận vận hành, trong khi đường dẫn dòng chảy SS316L trơn tru hỗ trợ xử lý vệ sinh và các quy trình CIP/SIP thông thường. Nó phù hợp cho dược phẩm, dược phẩm sinh học, thực phẩm, sữa, nước tinh khiết và các ứng dụng chất lỏng có độ tinh khiết cao khác.

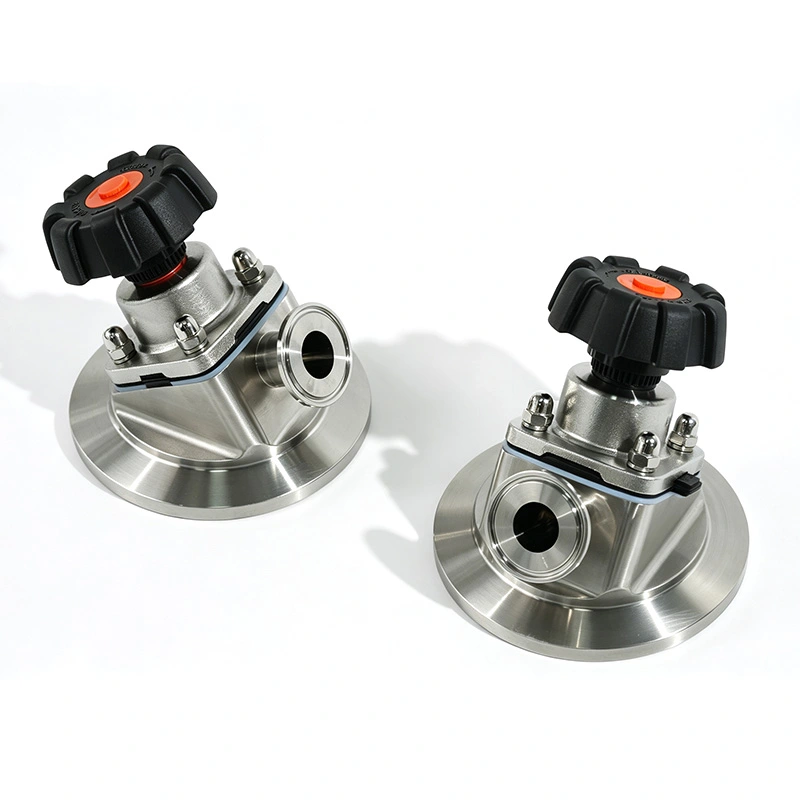

Việc bố trí cửa xả bể truyền thống có thể để lại chất lỏng hoặc cặn xử lý trong khu vực kết nối sau khi xả. AVM sử dụng cấu trúc van gắn phía dưới để giảm khoảng cách giữa đầu ra của bình và bệ van.
Đế van tuân theo hình dạng đáy của bình xử lý, tạo ra đường xả trực tiếp hơn. Điều này giúp giảm chất lỏng bị giữ lại, đơn giản hóa việc làm sạch sau đợt và cải thiện khả năng thu hồi sản phẩm.
Thiết kế này đặc biệt hữu ích cho các thùng chứa chất lỏng có giá trị cao, sản phẩm vô trùng hoặc vật liệu cần chuyển đổi lô thường xuyên.
Cơ hoành linh hoạt cung cấp cả khả năng kiểm soát dòng chảy và cách ly giữa môi trường xử lý và cơ chế vận hành van.
Chất lỏng xử lý không tiếp xúc trực tiếp với thân, bộ truyền động hoặc các bộ phận vận hành khác. Điều này làm giảm nguy cơ rò rỉ bên ngoài và giúp duy trì sự sạch sẽ của phía quy trình.
Trong quá trình đóng, màng ngăn di chuyển về phía chân van và tạo thành một vòng bịt xung quanh lỗ mở dòng chảy. Trong quá trình mở, nó di chuyển ra khỏi chỗ ngồi để tạo đường dẫn rõ ràng cho việc xả chất lỏng.
Cấu trúc màng ngăn phù hợp với các dây chuyền xử lý yêu cầu đóng mở thường xuyên, bao gồm các hoạt động xả thùng, chuyển mẻ và làm sạch.
Thiết kế van vệ sinh rất quan trọng khi sử dụng cùng một bình cho nhiều mẻ sản xuất. Các bộ phận tiếp xúc với sản phẩm được sản xuất từ thép không gỉ vệ sinh và được hoàn thiện ở mức Ra ≤0,4 μm.
Cấu trúc chân chết giảm giúp hạn chế các khu vực mà chất lỏng hoặc sản phẩm có thể tồn tại sau khi xả. Van cũng hỗ trợ cấu hình làm sạch CIP và SIP, tùy thuộc vào hệ thống xử lý.
Sự kết hợp này có thể giảm bớt công việc làm sạch thủ công và giúp xác minh quy trình làm sạch dễ dàng hơn trong môi trường sản xuất được quản lý.
Được sử dụng trên các bình lên men, bể chuẩn bị, thiết bị API và bình xử lý vô trùng, nơi cần có hệ thống thoát nước hoàn toàn và cách ly vệ sinh.
Thích hợp cho nước tinh khiết, nước pha tiêm (WFI) và các hệ thống chất lỏng có độ tinh khiết cao khác yêu cầu xả đáy hợp vệ sinh.
Được sử dụng để trộn, bảo quản và chế biến các bình xử lý sữa, đồ uống, nguyên liệu lỏng và các phương tiện xử lý vệ sinh khác.
Có thể được lắp đặt trên các lò phản ứng sinh học và các thiết bị công nghệ sinh học khác, nơi mà quy trình sạch sẽ và hệ thống thoát nước đáng tin cậy là rất quan trọng.
Thích hợp cho các ứng dụng hóa chất và chất lỏng đặc biệt được lựa chọn yêu cầu vật liệu chống ăn mòn và cách ly có kiểm soát.

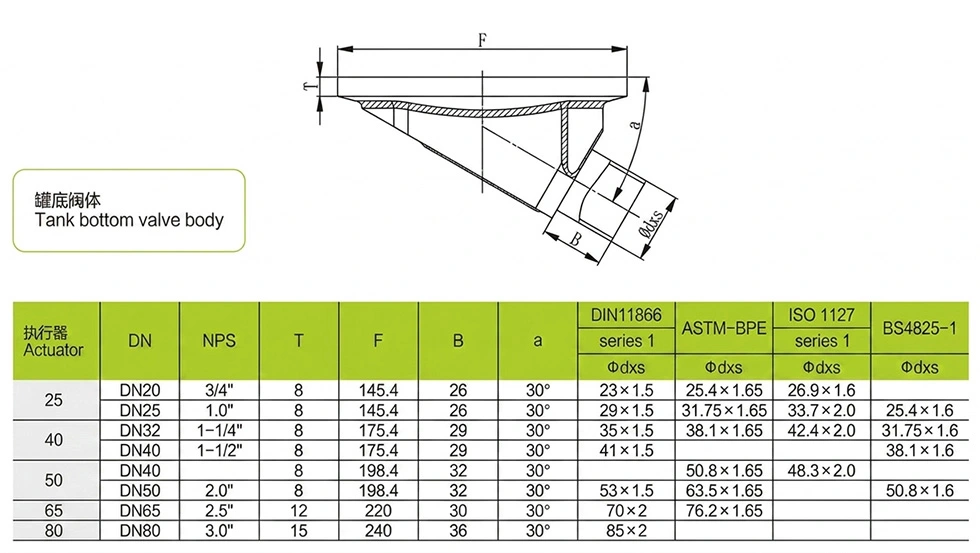

| tham số | Đặc điểm kỹ thuật |
| Loại van | Van màng đáy bể vệ sinh |
| Phạm vi kích thước | DN10 – DN100 |
| Chất liệu thân máy | SS316L (Bộ phận tiếp xúc sản phẩm), SS304 (Bộ phận không tiếp xúc) |
| Vật liệu đóng dấu | Vật liệu tuân thủ EPDM, PTFE, FDA |
| Bề mặt hoàn thiện | Ra ≤ 0,4 μm (Bề mặt tiếp xúc với sản phẩm) |
| Áp suất làm việc | -0,1 MPa đến +0,15 MPa |
| Nhiệt độ làm việc | -20°C đến +150°C |
| Hoạt động | Thiết bị truyền động bằng tay / khí nén |
| Kiểu kết nối | Tri-Kẹp, hàn, mặt bích |
| Chuẩn kết nối | ASME BPE, DIN, ISO, 3A |
SS316L được sử dụng cho các bộ phận tiếp xúc với sản phẩm để cung cấp khả năng chống ăn mòn và khả năng tương thích với nhiều chất lỏng xử lý dược phẩm và có độ tinh khiết cao. SS304 có sẵn cho các bộ phận không tiếp xúc.
Màng ngăn có thể được cấu hình bằng EPDM, PTFE và các vật liệu tuân thủ FDA khác tùy theo môi trường xử lý, nhiệt độ và điều kiện làm sạch. Lựa chọn vật liệu phải được xác nhận theo ứng dụng thực tế.
Van được lắp đặt ở điểm thấp nhất của bình xử lý sao cho đầu ra thẳng hàng với hướng thoát nước của bình. Việc lắp đặt đúng cách giúp cấu trúc chỗ ngồi phía dưới hoạt động như mong muốn và giảm lượng chất lỏng còn sót lại ở khu vực đầu ra.
Đối với các bình mới, van có thể được tích hợp vào thiết kế bể trong quá trình chế tạo. Đối với thiết bị hiện có, kích thước kết nối, hình dạng bình chứa, yêu cầu hàn và không gian lắp đặt sẵn có phải được kiểm tra trước khi trang bị thêm.
Một nhà sản xuất dược phẩm đã sử dụng van xả thông thường trên bình lên men và phát hiện ra rằng chất lỏng còn sót lại vẫn còn xung quanh cửa xả của bể sau khi xả. Vật liệu còn lại làm tăng thời gian làm sạch trong quá trình chuyển đổi lô và yêu cầu kiểm tra thủ công bổ sung.
Khách hàng đã thay thế cách bố trí ổ cắm hiện có bằng Van màng đáy bể vệ sinh AVM. Cấu trúc gắn phía dưới cung cấp đường thoát nước trực tiếp hơn, trong khi thiết kế màng ngăn cách ly môi trường xử lý khỏi cơ chế vận hành. Theo phản hồi sản xuất của khách hàng, lượng chất lỏng còn sót lại đã giảm đi và quá trình làm sạch CIP trở nên ổn định hơn.
Bảo trì định kỳ nên tập trung vào màng ngăn, đế van, bề mặt tiếp xúc với sản phẩm và các điểm kết nối. Người vận hành nên kiểm tra màng ngăn xem có bị biến dạng, nứt hoặc hư hỏng rõ ràng khác theo lịch bảo trì của nhà máy hay không.
Van phải được làm sạch bằng các quy trình và phương tiện tương thích với vật liệu màng đã chọn. Trước khi đưa van trở lại hoạt động, hãy kiểm tra tình trạng ngắt và xác nhận rằng kết nối vẫn được bịt kín đúng cách. Khoảng thời gian thay thế phụ thuộc vào tần suất hoạt động, môi trường xử lý, nhiệt độ và điều kiện làm sạch.
Nó là một van màng được lắp đặt trực tiếp ở đầu ra phía dưới của bình xử lý. Cấu trúc của nó được thiết kế để hỗ trợ thoát nước đồng thời giảm chân chết và giữ sản phẩm giữa bể và van.
Việc lắp đặt phía dưới cung cấp đường xả ngắn hơn và trực tiếp hơn. Nó có thể giúp giảm sự tích tụ chất lỏng và vật liệu dư thừa xung quanh đầu ra của bình.
Các bộ phận tiếp xúc với sản phẩm sử dụng SS316L, trong khi SS304 có thể được sử dụng cho các bộ phận không tiếp xúc. Các tùy chọn màng ngăn bao gồm EPDM và PTFE, với các vật liệu tuân thủ FDA có sẵn cho các ứng dụng hiện hành.
Đúng. Cấu trúc hợp vệ sinh hỗ trợ cấu hình CIP và SIP khi van, vật liệu màng ngăn và hệ thống xử lý được chỉ định cho các điều kiện làm sạch cần thiết.
Đúng. Van có thể được sử dụng trong hệ thống nước tinh khiết và WFI khi vật liệu, bề mặt hoàn thiện, cấu hình kết nối và lắp đặt đáp ứng các yêu cầu của dự án.
