Cấu trúc độc đáo này ngăn chặn hiệu quả sự rò rỉ bên ngoài, giảm rủi ro ô nhiễm và bảo vệ bên trong bộ phận vận hành khỏi môi trường ăn mòn. Với hiệu suất bịt kín tuyệt vời, bề mặt bên trong mịn và linh hoạt các tùy chọn vận hành, Van màng điều khiển bằng khí nén bằng tay vệ sinh AVM cung cấp một giải pháp đáng tin cậy cho các ứng dụng đòi hỏi tiêu chuẩn vệ sinh cao, quy trình an toàn và hoạt động ổn định lâu dài.
Ưu điểm chính của Van màng vệ sinh AVM là cấu trúc cách ly môi trường hoàn chỉnh. Sự linh hoạt Màng ngăn hoạt động như một rào cản giữa chất lỏng trong quá trình và các bộ phận vận hành cơ học, đảm bảo rằng sản phẩm chỉ tiếp xúc với thân van hợp vệ sinh và bề mặt màng ngăn.
So với các van truyền thống sử dụng đệm kín, cấu trúc màng ngăn giúp loại bỏ các điểm rò rỉ tiềm ẩn do chuyển động của thân cây gây ra. Thiết kế này cải thiện đáng kể việc kiểm soát ô nhiễm và làm cho van đặc biệt thích hợp cho quá trình vô trùng, xử lý chất lỏng ăn mòn và các ứng dụng yêu cầu bảo vệ sản phẩm nghiêm ngặt.
Màng ngăn cũng bảo vệ bộ truyền động, thân và nắp ca-pô khỏi tiếp xúc trực tiếp với các hóa chất mạnh hoặc nhạy cảm. xử lý chất lỏng, giúp kéo dài tuổi thọ và giảm tần suất bảo trì.
Van màng điều khiển bằng khí nén bằng tay vệ sinh AVM hoạt động thông qua chuyển động thẳng đứng của màng ngăn linh hoạt được điều khiển bằng thao tác thủ công hoặc truyền động bằng khí nén.
Trong quá trình đóng, thân van đẩy màng ngăn xuống cho đến khi nó tiếp xúc với mặt tựa van. các biến dạng đàn hồi của màng ngăn tạo ra hàng rào bịt kín đáng tin cậy, ngăn chặn dòng chất lỏng và ngăn chặn rò rỉ bên trong.
Trong quá trình mở, màng ngăn di chuyển lên trên khỏi chỗ van, khôi phục lại dòng chảy và cho phép xử lý phương tiện truyền thông đi qua van một cách trơn tru.
Bởi vì phương tiện xử lý vẫn được cách ly hoàn toàn khỏi cơ cấu truyền động nên van mang lại khả năng tuyệt vời chống ăn mòn, hiệu suất bịt kín ổn định và cải thiện vệ sinh trong suốt thời gian sử dụng.
Màng ngăn linh hoạt mang lại khả năng bịt kín tuyệt vời mà không cần dựa vào hệ thống đóng gói truyền thống. các van mang lại hiệu suất ngắt ổn định, giúp ngăn ngừa rò rỉ bên trong và đảm bảo hoạt động đáng tin cậy trong đòi hỏi các ứng dụng xử lý chất lỏng.
Cơ hoành tạo ra một rào cản cách ly hoàn toàn giữa chất lỏng xử lý và các bộ phận vận hành van. Cái này ngăn ngừa ô nhiễm, giảm rủi ro ăn mòn và bảo vệ cấu trúc cơ khí khỏi sự xâm thực hoặc nhạy cảm phương tiện truyền thông.
Đường dẫn dòng chảy bên trong được tối ưu hóa giúp giảm thiểu diện tích lưu giữ sản phẩm và giảm nguy cơ tích tụ ô nhiễm. Bề mặt tiếp xúc với sản phẩm nhẵn giúp đơn giản hóa quy trình làm sạch và hỗ trợ xử lý vệ sinh tương thích CIP/SIP hệ thống.
Thiết kế van xuyên thẳng cung cấp dòng chất lỏng hiệu quả, giảm nhiễu loạn và tổn thất áp suất. Cái này giúp cải thiện hiệu quả truyền tải và duy trì hiệu suất quá trình ổn định.
Van được sản xuất từ thép không gỉ SS316L chất lượng cao và có thể được trang bị các màng ngăn khác nhau vật liệu để đáp ứng các yêu cầu về khả năng kháng hóa chất, nhiệt độ và quy trình khác nhau.
Thiết kế màng ngăn có thể thay thế cho phép nhân viên bảo trì thay thế bộ phận bịt kín mà không cần thay đổi cụm van hoàn chỉnh. Điều này làm giảm chi phí bảo trì và cải thiện hiệu quả sản xuất.
Van có sẵn trong các cấu hình vận hành bằng tay và bằng khí nén. Các chỉ báo phản hồi vị trí tùy chọn, cảm biến và bộ truyền động chống cháy nổ cho phép tích hợp với PLC, DCS và hệ thống điều khiển quá trình tự động.
Van màng điều khiển bằng khí nén bằng tay vệ sinh AVM được thiết kế theo nguyên tắc xử lý hợp vệ sinh và hỗ trợ môi trường sản xuất theo định hướng GMP. Vật liệu màng tuân thủ FDA có sẵn để đáp ứng các yêu cầu nghiêm ngặt yêu cầu trong ngành công nghiệp dược phẩm, thực phẩm và công nghệ sinh học.
Cấu trúc vệ sinh giúp nhà sản xuất duy trì độ tinh khiết của sản phẩm, đơn giản hóa việc xác nhận vệ sinh, giảm thiểu rủi ro ô nhiễm và cải thiện độ tin cậy của toàn bộ quy trình.

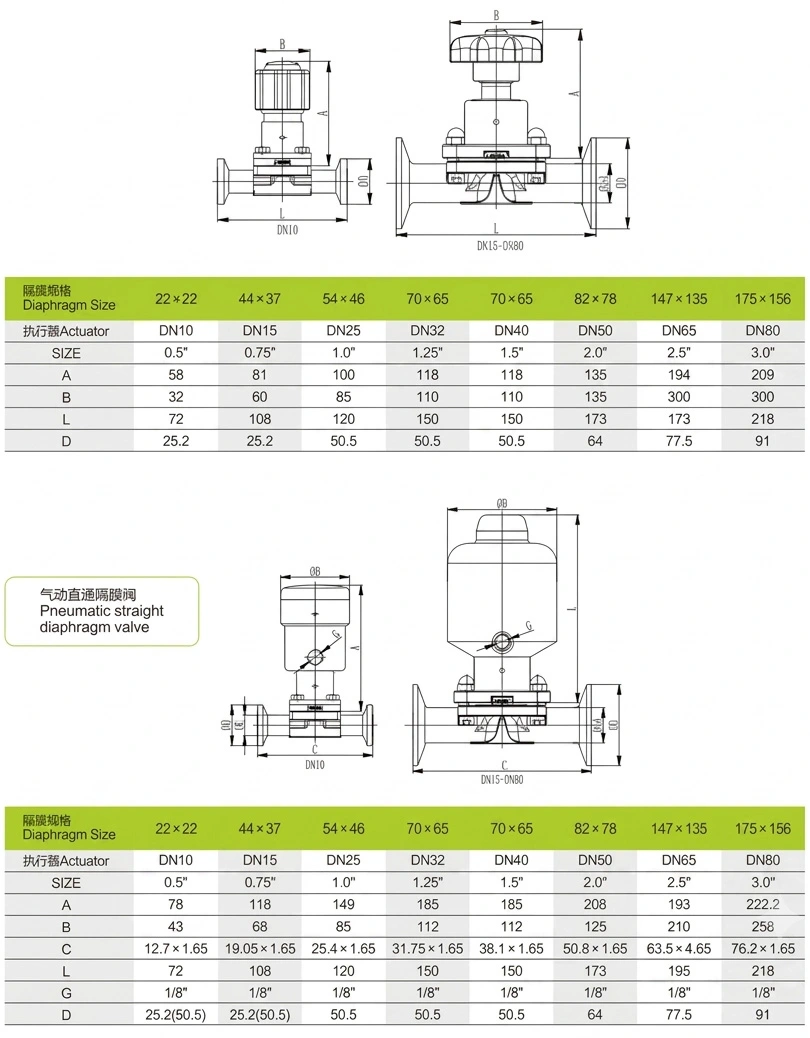

| tham số | Đặc điểm kỹ thuật |
| Loại van | Van màng điều khiển bằng khí nén bằng tay vệ sinh |
| Phạm vi kích thước | DN10-DN100 |
| Chất liệu thân máy | Thép không gỉ SS316L |
| Vật liệu đóng dấu | PTFE, EPDM, Silicon, FKM |
| Hoạt động | Thiết bị truyền động bằng tay / khí nén |
| Kiểu kết nối | Tri-Kẹp, Mặt bích, Mối hàn đối đầu |
| Chuẩn kết nối | DIN, ASME, BS, 3A |
| Phương pháp làm sạch | Tương thích CIP / SIP |
| Kiểm soát tùy chọn | Chỉ báo phản hồi Burkert, Cảm biến vị trí, Thiết bị truyền động chống cháy nổ Exd II BT4 |
Van màng vệ sinh AVM được sử dụng rộng rãi trong các hệ thống xử lý chất lỏng dược phẩm, bao gồm cả nước tinh khiết hệ thống, hệ thống nước pha tiêm (WFI), dây chuyền xử lý API, hệ thống làm sạch CIP/SIP và chất lỏng vô trùng chuyển ứng dụng. Cấu trúc cách ly màng ngăn ngừa ô nhiễm sản phẩm đồng thời bảo vệ bên trong các thành phần từ môi trường dược phẩm ăn mòn, làm cho nó phù hợp với môi trường sản xuất có độ tinh khiết cao.
Trong sản xuất công nghệ sinh học, van cung cấp khả năng kiểm soát đáng tin cậy cho hệ thống lên men, quy trình nuôi cấy tế bào, xử lý chất lỏng vô trùng và thiết bị chế biến dược phẩm sinh học. Sự tách biệt hoàn toàn giữa các phương tiện xử lý và cơ chế vận hành giúp duy trì tính toàn vẹn của quy trình và giảm rủi ro ô nhiễm trong các cơ sở sinh học nhạy cảm. ứng dụng.
Van màng vệ sinh thích hợp cho việc vận chuyển và kiểm soát dòng chảy chất lỏng hợp vệ sinh trong chế biến sữa, nước giải khát hệ thống sản xuất, vận chuyển xi-rô và thành phần thực phẩm. Bề mặt bên trong nhẵn và niêm phong tuân thủ FDA các tùy chọn hỗ trợ làm sạch dễ dàng và giúp duy trì các tiêu chuẩn an toàn thực phẩm trong quá trình sản xuất liên tục.
Với cấu trúc SS316L chống ăn mòn và nhiều lựa chọn vật liệu màng ngăn, van được thiết kế cho môi trường axit và chuyển kiềm, xử lý hóa chất mịn, hệ thống định lượng hóa chất, hệ thống nước siêu tinh khiết và nước xử lý phân phối ở những nơi cần có độ kín đáng tin cậy và khả năng kháng hóa chất.
Một nhà sản xuất dược phẩm đã sử dụng Van màng vệ sinh AVM cho hệ thống truyền nước và chất lỏng tinh khiết. các khách hàng yêu cầu hiệu suất ngắt đáng tin cậy, làm sạch dễ dàng và giảm nguy cơ ô nhiễm trong quá trình tắt thường xuyên Hoạt động CIP/SIP.
Sau khi lắp đặt, van mang lại hiệu suất bịt kín ổn định, bảo trì đơn giản và cải tiến quy trình độ tin cậy với thiết kế cách ly màng ngăn và kết cấu bằng thép không gỉ hợp vệ sinh.
Một khách hàng chế biến thực phẩm đã chọn Van màng vệ sinh AVM cho các ứng dụng chuyển thành phần chất lỏng. các cấu trúc bên trong mịn màng và vật liệu bịt kín tuân thủ FDA giúp nâng cao hiệu quả làm sạch và duy trì sự an toàn điều kiện sản xuất.
Phản hồi của khách hàng cho thấy sự ổn định trong vận hành được cải thiện và giảm thời gian ngừng hoạt động trong quá trình vệ sinh và làm sạch định kỳ. bảo trì.
Một khách hàng công nghệ sinh học đã ứng dụng van màng AVM trong thiết bị xử lý chất lỏng vô trùng. Sự tách biệt hoàn toàn giữa phương tiện xử lý và các bộ phận vận hành đã giúp giảm thiểu rủi ro ô nhiễm và duy trì quy trình nhất quán hiệu suất.
Hướng dẫn sử dụng vệ sinh AVM Van màng điều khiển bằng khí nén kết hợp thiết kế hợp vệ sinh, niêm phong màng đáng tin cậy công nghệ và khả năng tự động hóa linh hoạt để cung cấp giải pháp đáng tin cậy cho các ngành công nghiệp xử lý chất lỏng.
Van giúp nhà sản xuất vận hành an toàn hơn, cải thiện khả năng kiểm soát ô nhiễm, giảm thiểu việc bảo trì yêu cầu và hiệu suất sản xuất ổn định trong dược phẩm, công nghệ sinh học, thực phẩm, đồ uống và hóa chất ứng dụng.
Van màng vệ sinh được thiết kế để tắt và kiểm soát dòng chảy hợp vệ sinh của chất lỏng trong dược phẩm, các hệ thống xử lý công nghệ sinh học, thực phẩm, đồ uống và hóa chất nơi có độ sạch, bảo vệ sản phẩm và phòng ngừa ô nhiễm là quan trọng.
AVM cung cấp nhiều tùy chọn vật liệu màng bao gồm PTFE, EPDM, Silicone và FKM. Các vật liệu khác nhau có thể được lựa chọn theo phương tiện xử lý, yêu cầu về nhiệt độ và khả năng tương thích hóa học.
Đúng. Van có thể được trang bị bộ truyền động khí nén, chỉ báo phản hồi vị trí, cảm biến và thiết bị chống cháy nổ hệ thống truyền động để tích hợp vào dây chuyền sản xuất tự động và hệ thống điều khiển thông minh.
Van hỗ trợ các kết nối Tri-Clamp, mặt bích và hàn đối đầu với các tiêu chuẩn bao gồm DIN, ASME, BS và 3A để đáp ứng các yêu cầu đường ống vệ sinh khác nhau.
Thời gian giao hàng tiêu chuẩn là khoảng 2-4 tuần sau khi xác nhận đơn hàng, tùy thuộc vào thông số kỹ thuật của van, cấu hình thiết bị truyền động và các yêu cầu tùy chỉnh.
