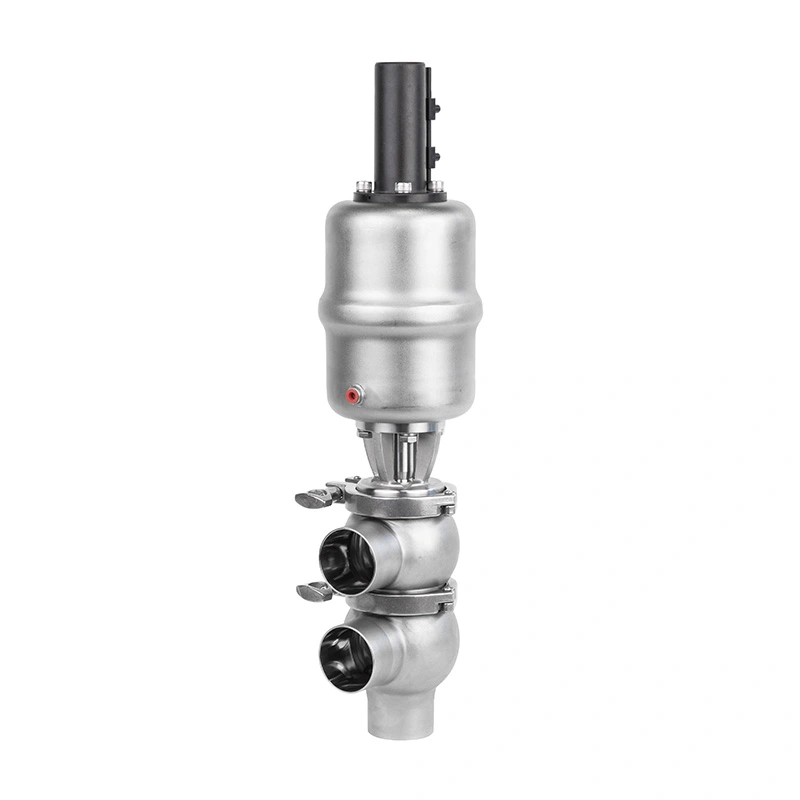

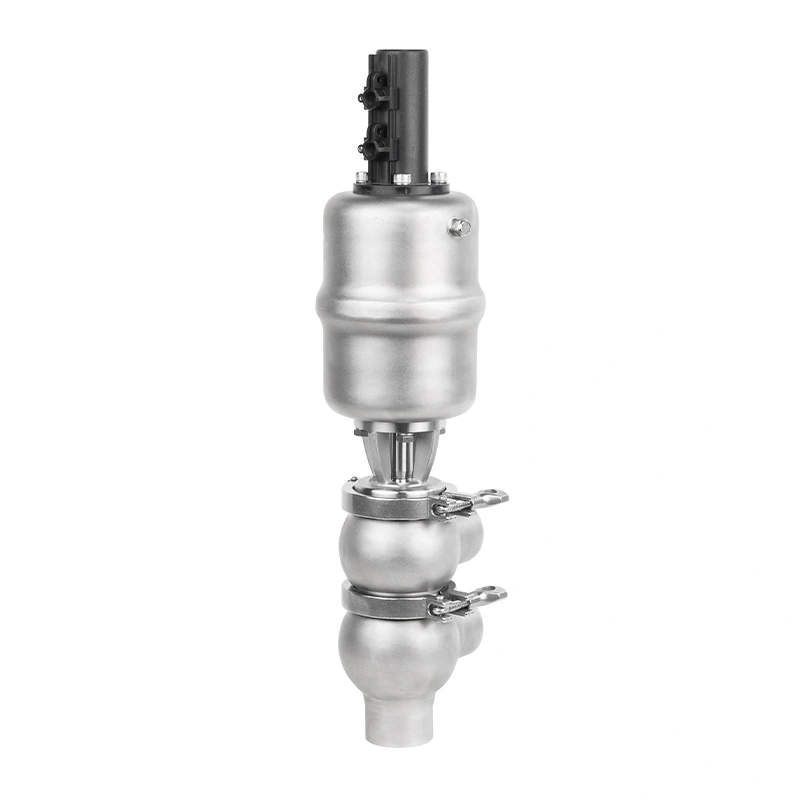

Với cấu trúc một chỗ ngồi nhỏ gọn, các bộ phận tiếp xúc với sản phẩm bằng thép không gỉ 316L, bề mặt bên trong nhẵn và vận hành bằng tay hoặc bằng khí nén, Van ngắt một chỗ vệ sinh AVM cung cấp một giải pháp thiết thực cho cách ly chất lỏng hợp vệ sinh trong thực phẩm, đồ uống, sữa, nhà máy bia, dược phẩm, công nghệ sinh học, mỹ phẩm và vệ sinh xử lý hóa học.
Cấu trúc tương thích CIP/SIP của nó giúp giảm nhu cầu tháo dỡ thường xuyên, trong khi các tùy chọn niêm phong tuân thủ FDA và tiêu chuẩn kết nối vệ sinh cho phép van được tích hợp vào các hệ thống xử lý vệ sinh khác nhau.
Van ngắt một chỗ AVM được thiết kế chủ yếu để mở hoặc đóng dây chuyền xử lý, mang lại sự vận hành đơn giản cách ly thiết bị, đường ống, bể chứa và khu vực xử lý.
Nguyên lý hoạt động đơn giản của nó làm cho nó phù hợp với các ứng dụng mà việc cách ly dòng chảy đáng tin cậy là quan trọng hơn hơn là định tuyến luồng phức tạp.
Đế van được gia công chính xác hoạt động cùng với phớt vệ sinh đã chọn để tạo ra độ kín đáng tin cậy giao diện. Điều này giúp giảm thiểu rò rỉ không mong muốn khi đóng van, ngay cả khi quá trình trải qua những thay đổi ở áp suất hoặc nhiệt độ trong phạm vi hoạt động được chỉ định.
So với cách bố trí van nhiều chỗ phức tạp hơn, cấu trúc một chỗ ngồi mang lại cấu hình nhỏ gọn đó là dễ dàng hơn để cài đặt và bảo trì.
Nó có thể được sử dụng tại các nhánh đường ống, đầu vào và đầu ra của thiết bị, kết nối bể chứa và các điểm khác nơi sự cách ly đáng tin cậy là cần thiết.
Đường dẫn dòng chảy bên trong được thiết kế để giảm thiểu các khoảng chết nơi cặn sản phẩm, dung dịch tẩy rửa hoặc vi sinh vật có thể tích lũy.
Điều này đặc biệt quan trọng trong các ứng dụng mà lô sản xuất được thay đổi thường xuyên hoặc ở những nơi có yêu cầu nghiêm ngặt. cần phải kiểm soát vệ sinh.
Độ hoàn thiện bề mặt bên trong có thể đạt Ra ≤0,4–0,8 μm, có thể tùy chọn đánh bóng bằng điện. Bề mặt nhẵn giúp giảm độ bám dính của sản phẩm và hỗ trợ làm sạch hiệu quả hơn trong chu trình CIP.
Thân van và các bộ phận tiếp xúc với sản phẩm bên trong được sản xuất từ thép không gỉ cấp vệ sinh, với Thép không gỉ ASTM 316L / 1.4404 có sẵn cho các ứng dụng yêu cầu vệ sinh.
Vật liệu này cung cấp khả năng chống ăn mòn đối với môi trường xử lý tương thích và các chất tẩy rửa lặp đi lặp lại.
Van được thiết kế cho các hệ thống xử lý vệ sinh yêu cầu tiêu chuẩn vệ sinh 3-A, đồng thời có sẵn EPDM, Con dấu silicone và FKM sử dụng vật liệu tuân thủ FDA.
Đối với các ứng dụng dược phẩm, thực phẩm và đồ uống, người mua có thể chọn cấu hình phù hợp theo yêu cầu quy định và quy trình của họ.
Cấu trúc bên trong được sắp xếp hợp lý cho phép chất lỏng làm sạch đi qua van trong quá trình vận hành CIP, giúp loại bỏ sản phẩm còn sót lại mà không cần tháo gỡ thường xuyên.
Van có thể được cấu hình cho các chu trình khử trùng lặp đi lặp lại, với nhiệt độ áp dụng được xác định bởi vật liệu làm kín và cấu hình van đã chọn.
Cấu trúc van cho phép tiếp cận các bộ phận hao mòn chính để kiểm tra và thay thế. Kiểm tra niêm phong thường xuyên có thể giúp xác định sự hao mòn trước khi nó ảnh hưởng đến độ tin cậy của quy trình.
Sự kết hợp giữa cấu trúc một chỗ ngồi đơn giản, các bộ phận bịt kín có thể thay thế và kết cấu dễ tiếp cận giúp giảm thời gian bảo trì so với các cụm van phức tạp hơn.
Vận hành thủ công cung cấp một giải pháp đơn giản cho đường ống nơi người vận hành thực hiện việc chuyển đổi van và không cần điều khiển tự động.
Cấu hình thường đóng giữ cho van đóng khi không áp dụng điều khiển bằng khí nén, làm cho nó phù hợp với các dòng quy trình trong đó vị trí đóng được ưu tiên làm trạng thái vận hành mặc định.
Cấu hình thường mở cho phép van vẫn mở trong điều kiện mặc định đã xác định và có thể được chọn theo chiến lược kiểm soát quá trình.
Cấu hình tác động kép cung cấp khả năng điều khiển bằng khí nén cho cả thao tác đóng và mở, giúp nó thích hợp cho các hệ thống sản xuất tự động yêu cầu chuyển động van được kiểm soát.
Các bộ phản hồi vị trí tùy chọn, đỉnh điều khiển, van điện từ và bộ điều khiển thông minh cho phép van AVM hoạt động được kết nối với hệ thống điều khiển quá trình tự động.
| tham số | Đặc điểm kỹ thuật |
| Sản phẩm | Van ngắt một chỗ vệ sinh |
| Thương hiệu | AVM |
| Loại van | Van ngắt vệ sinh / Van cách ly vệ sinh |

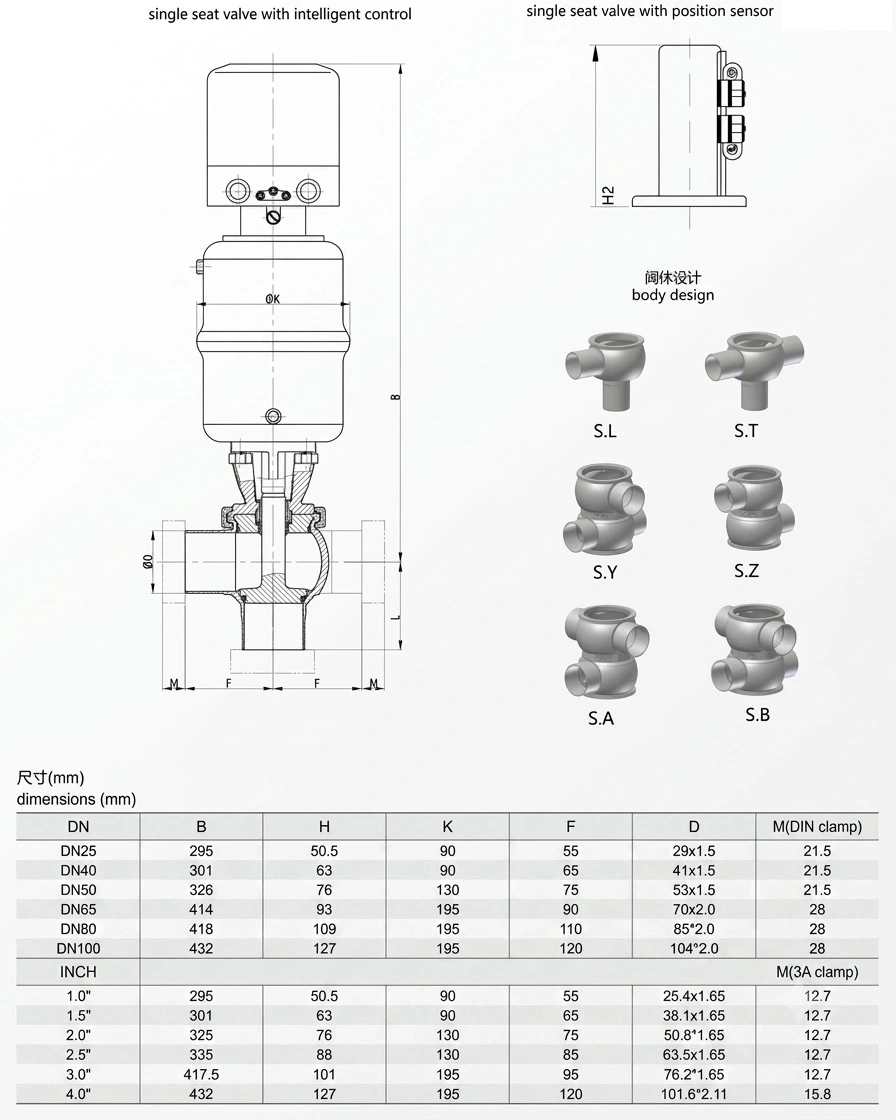

| Kích thước có sẵn | DN10–DN100; cấu hình tiêu chuẩn cụ thể DN25–DN100 / 2"–4" |
| Chất liệu thân máy | Thép không gỉ AISI 304 / ASTM 316L; 1.4404 |
| Linh kiện bên trong | Thép không gỉ cấp vệ sinh được gia công chính xác |
| Hoàn thiện bề mặt bên trong | Ra .40,4–0,8 μm |
| đánh bóng điện | Tùy chọn, Ra 0,4 μm |
| Vật liệu đóng dấu | EPDM, PTFE, Silicon, FKM |
| Tuân thủ con dấu | Các lựa chọn cấp thực phẩm tuân thủ FDA |
| Áp suất làm việc | Lên đến 10 bar, có thể tùy chỉnh; cấu hình tiêu chuẩn lên đến 5 bar |
| Nhiệt độ làm việc | -10°C đến 150°C, tùy thuộc vào cấu hình và vật liệu bịt kín |
| Hoạt động | Hướng dẫn sử dụng / Khí nén |
| Các kiểu kết nối | Kẹp, hàn, ren, mặt bích |
| Tiêu chuẩn | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Phụ kiện tùy chọn | Bộ phản hồi vị trí, Mặt điều khiển, Van điện từ, Bộ điều khiển thông minh |
Kết nối kẹp giúp lắp đặt nhanh chóng và tháo gỡ thuận tiện, khiến chúng phù hợp cho việc xử lý vệ sinh hệ thống yêu cầu kiểm tra hoặc bảo trì thường xuyên.
Các kết nối hàn đối đầu cung cấp một kết nối đường ống cố định với ít mối nối có thể tháo rời hơn và phù hợp với hệ thống vệ sinh trong đó việc chuyển tiếp nội bộ suôn sẻ là rất quan trọng.
Cấu hình ren và mặt bích có thể được lựa chọn cho các thiết bị xử lý tương thích và bố trí đường ống ở những nơi áp dụng các yêu cầu lắp đặt hoặc bảo trì khác nhau.
AVM có thể cấu hình van theo các tiêu chuẩn kết nối vệ sinh thông dụng bao gồm SMS, DIN 11851, ASME BPE, RJT và IDF, giúp người mua kết hợp van với đường ống quy trình hiện có.
AISI 304 cung cấp một lựa chọn thiết thực cho các ứng dụng vệ sinh phù hợp, trong khi thép không gỉ 316L được ưa chuộng hơn nơi yêu cầu khả năng chống ăn mòn cao hơn và yêu cầu điều kiện tiếp xúc với sản phẩm cao hơn.
EPDM phù hợp cho nhiều ứng dụng xử lý vệ sinh thông thường và dựa trên nước. Việc lựa chọn cuối cùng phải dựa trên về môi trường xử lý và điều kiện làm sạch.
Silicone có thể được lựa chọn cho các ứng dụng đòi hỏi tính linh hoạt và hiệu suất nhiệt độ phù hợp, tùy thuộc vào khả năng tương thích của quá trình.
FKM cung cấp khả năng chống lại nhiều loại dầu, hóa chất và các ứng dụng ở nhiệt độ cao hơn. Khả năng tương thích với thực tế quá trình và phương tiện làm sạch phải được xác nhận trước khi lựa chọn.
PTFE có thể được chỉ định khi đặc tính kháng hóa chất và nhiệt độ của nó thuận lợi cho mục đích sử dụng ứng dụng.
Vật liệu thép không gỉ và tài liệu vật liệu liên quan có thể được kiểm tra dựa trên van được chỉ định cấu hình.
Các kích thước quan trọng và giao diện kết nối được kiểm tra để đảm bảo khả năng tương thích với đường ống và đường ống của khách hàng. thiết bị.
Kiểm tra áp suất được thực hiện để xác minh tính toàn vẹn cơ học của van trong các điều kiện thử nghiệm quy định.
Hệ thống bịt kín được kiểm tra rò rỉ để xác minh hiệu suất ngắt trước khi vận chuyển.
Các điều kiện bề mặt bên trong và bên ngoài được kiểm tra theo các yêu cầu hoàn thiện đã chỉ định.
Cấu hình thủ công và khí nén được kiểm tra để đảm bảo hoạt động đóng, mở và truyền động thích hợp trước khi giao hàng.
Được sử dụng để cô lập sữa, kem, các sản phẩm từ sữa dạng lỏng và các dây chuyền làm sạch tương thích ở những nơi có yêu cầu vệ sinh và cần phải làm sạch CIP thường xuyên.
Thích hợp cho dây chuyền sản xuất thực phẩm dạng lỏng hợp vệ sinh đòi hỏi sự cách ly đáng tin cậy tại thiết bị chế biến, bể chứa và các đoạn đường ống.
Van có thể được lắp đặt trong các hệ thống xử lý đồ uống, bia và chất lỏng để cách ly dòng sản phẩm và thiết bị tắt máy.
Đối với các ứng dụng dược phẩm tương thích, bề mặt hoàn thiện hợp vệ sinh, kết cấu hợp vệ sinh và CIP/SIP khả năng hỗ trợ môi trường quy trình được kiểm soát.
Cấu hình một chỗ ngồi nhỏ gọn có thể được sử dụng để cách ly chất lỏng hợp vệ sinh trong công nghệ sinh học và phòng thí nghiệm thiết bị xử lý trong đó khả năng làm sạch và dòng chảy được kiểm soát là quan trọng.
Thích hợp cho các hệ thống xử lý chất lỏng mỹ phẩm yêu cầu xử lý sản phẩm sạch và cách ly đường ống đáng tin cậy.
Chọn van theo đường kính ống hiện có, lưu lượng yêu cầu và tiêu chuẩn kết nối. AVM cấu hình có sẵn trên một phạm vi kích thước vệ sinh rộng.
Xác nhận áp suất làm việc thực tế và nhiệt độ vận hành trước khi chọn cấu hình thân van và phốt. Nhiệt độ áp dụng tối đa phụ thuộc vào vật liệu được chọn.
Chọn EPDM, PTFE, Silicone hoặc FKM tùy theo môi trường xử lý, hóa chất tẩy rửa, điều kiện khử trùng, và nhiệt độ hoạt động dự kiến.
Chọn thao tác thủ công để cách ly cục bộ đơn giản hoặc vận hành bằng khí nén khi van cần được tích hợp vào một hệ thống sản xuất tự động.
Cung cấp loại và tiêu chuẩn kết nối cần thiết, chẳng hạn như Tri-Clamp, mối hàn, ren, mặt bích, DIN 11851, SMS, IDF, RJT, hoặc ASME BPE.
Cấu hình một chỗ ngồi cung cấp giải pháp thiết thực khi yêu cầu chính là khả năng mở và đóng cửa đáng tin cậy. đóng thay vì phân tách phương tiện truyền thông phức tạp hoặc chuyển hướng dòng chảy.
Thiết kế chân chết được giảm thiểu, lớp hoàn thiện bên trong mịn và khả năng tương thích CIP/SIP giúp giảm cặn sản phẩm và đơn giản hóa việc bảo trì vệ sinh.
AVM cung cấp nhiều loại vật liệu thân máy, tùy chọn phốt, tiêu chuẩn kết nối, phương pháp vận hành và phụ kiện tự động hóa để phù hợp với các môi trường xử lý khác nhau.
Bộ truyền động khí nén, phản hồi vị trí, van điện từ, đỉnh điều khiển và bộ điều khiển thông minh cho phép van hoạt động được tích hợp vào các hệ thống xử lý tự động hiện đại.
Nó chủ yếu được sử dụng để cách ly hoặc mở một đường dẫn quy trình duy nhất trong hệ thống đường ống hợp vệ sinh. Ứng dụng điển hình bao gồm cách ly thiết bị, kết nối bể chứa, các phần đường ống và dừng dây chuyền xử lý.

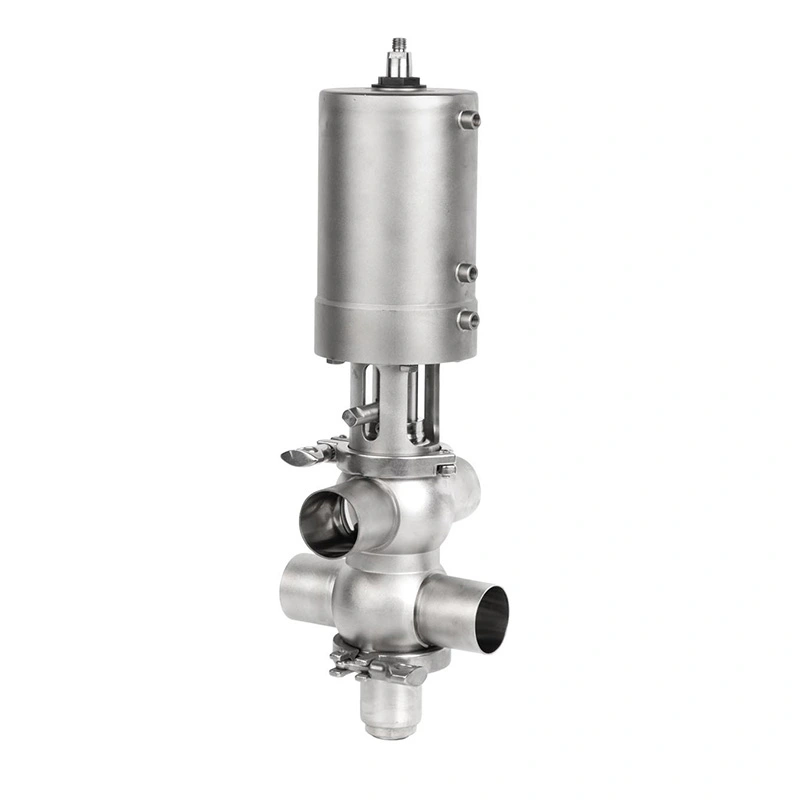

Van ngắt một chỗ được thiết kế chủ yếu để cách ly dòng chảy đơn giản. Một van hỗn hợp sử dụng nhiều chỗ kín và buồng rò rỉ để tách biệt hai môi trường xử lý và giảm rủi ro lây nhiễm chéo.
Đúng. Thiết kế vệ sinh hỗ trợ làm sạch CIP và có thể được cấu hình cho các chu trình khử trùng lặp đi lặp lại theo vật liệu làm kín và van đã chọn.
Thép không gỉ 316L thường được ưa thích cho các ứng dụng tiếp xúc với sản phẩm đòi hỏi vệ sinh vì tính chất của nó khả năng chống ăn mòn và hiệu suất vệ sinh.
Đúng. AVM cung cấp các cấu hình bộ truyền động khí nén thường đóng, thường mở và tác động kép, cũng như phụ kiện tự động hóa.
Phạm vi được chỉ định tổng thể là DN10–DN100, với cấu hình tiêu chuẩn bao gồm DN25–DN100 và 2"–4". Chính xác kích thước có sẵn phải được xác nhận theo kết nối và cấu hình van đã chọn.
Thông số kỹ thuật chung cho phép tùy chỉnh tối đa 10 bar, trong khi cấu hình tiêu chuẩn được đánh giá lên tới 5 bar thanh. Đánh giá áp suất thực tế phải được xác nhận cho mô hình đã chọn.
Đúng. Các tùy chọn có sẵn bao gồm SMS, DIN 11851, ASME BPE, RJT, IDF, cũng như kẹp, hàn, ren và mặt bích các cấu hình kết nối.
Nếu dây chuyền sản xuất của bạn cần một giải pháp nhỏ gọn, hợp vệ sinh và dễ bảo trì để cách ly đường ống đáng tin cậy, thì AVM Van ngắt một chỗ vệ sinh cung cấp cấu hình linh hoạt cho các điều kiện quy trình khác nhau.
Gửi AVM kích thước đường ống, môi trường xử lý, áp suất, nhiệt độ, yêu cầu về con dấu, tiêu chuẩn kết nối và hướng dẫn sử dụng hoặc yêu cầu vận hành bằng khí nén để xác định cấu hình van thích hợp cho ứng dụng của bạn.
