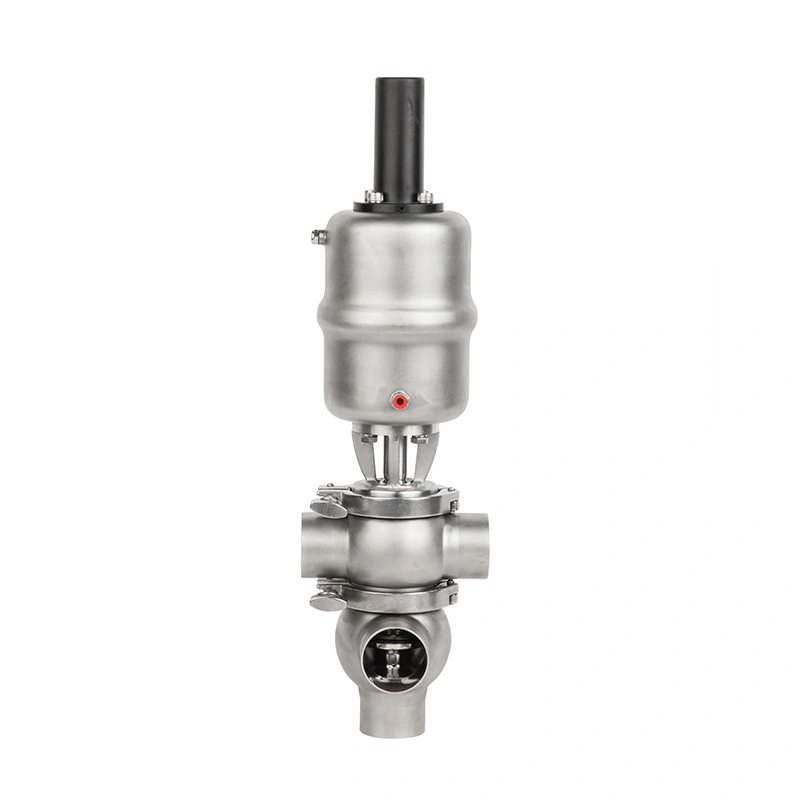

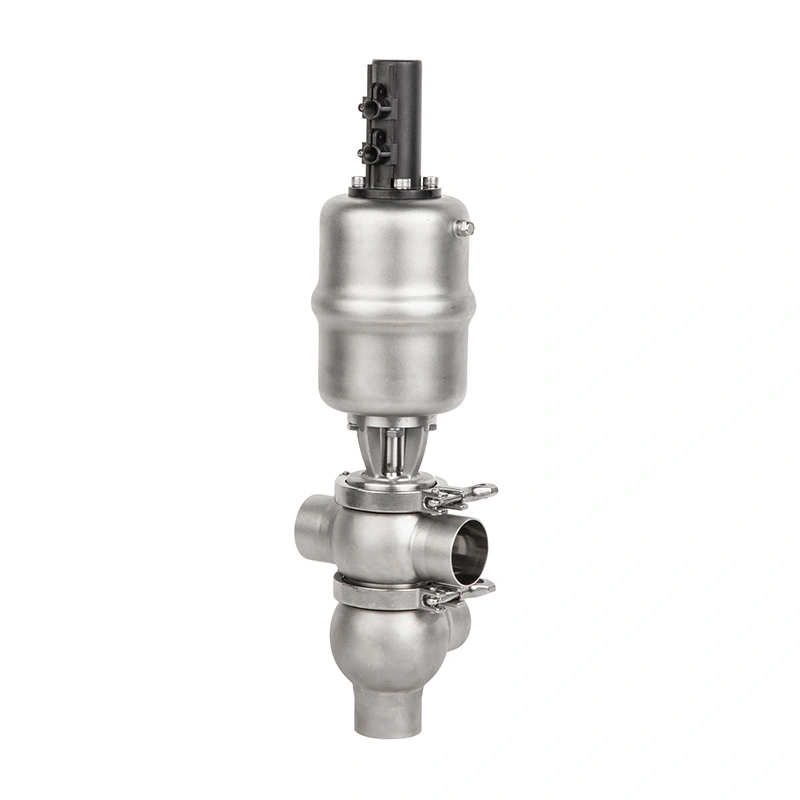

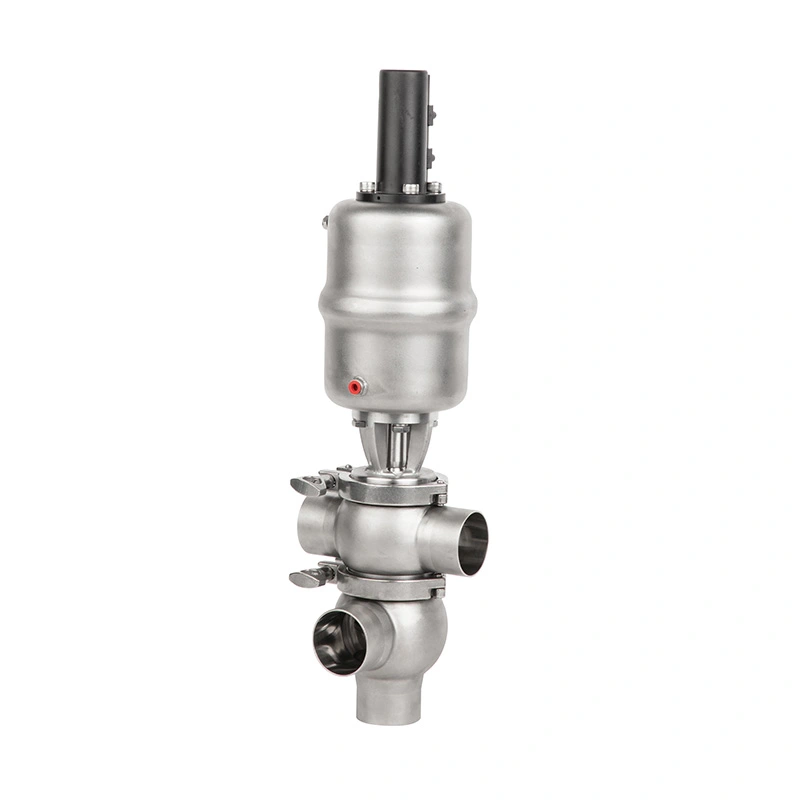

Với các bộ phận tiếp xúc với sản phẩm SS316L, đường dẫn dòng chết thấp, độ hoàn thiện bề mặt bên trong Ra <0,8 μm và CIP/SIP khả năng tương thích, Van chuyển hướng vô trùng vệ sinh AVM được thiết kế cho các ứng dụng vệ sinh đòi hỏi khắt khe trong ngành sữa, thực phẩm và đồ uống, công nghệ sinh học, mỹ phẩm và xử lý hóa chất tốt.
Van có thể được cấu hình với bộ truyền động bằng khí nén và các bộ phận điều khiển thông minh 24V tùy chọn, cho phép tích hợp vào các hệ thống xử lý tự động dựa trên PLC hoặc DCS.
Mục đích chính của Van chuyển hướng vô trùng vệ sinh AVM là dẫn chất lỏng từ tuyến quy trình này sang tuyến quy trình khác mà không yêu cầu người vận hành thay đổi kết nối đường ống theo cách thủ công. Nó có thể được áp dụng để vận chuyển sản phẩm, bồn chứa các hoạt động nạp, xả sản phẩm, tuần hoàn và chuyển đổi quy trình.
Trong quá trình chuyển đổi hoặc làm sạch sản xuất, các phương tiện xử lý khác nhau cần được tách biệt. Niêm phong hợp vệ sinh cấu trúc giúp cách ly chất lỏng trong quá trình và giảm khả năng trộn lẫn sản phẩm không mong muốn khi có nhiều dòng chảy các đường dẫn được kết nối với cùng một cụm van.
Chuyển hướng dòng chảy tự động cho phép các tuyến quy trình được thay đổi nhanh chóng và nhất quán. Điều này đặc biệt có giá trị dành cho dây chuyền sản xuất xử lý nhiều sản phẩm, trong đó việc vận hành van thủ công thường xuyên có thể làm tăng thời gian ngừng hoạt động và giới thiệu các lỗi vận hành.
Tất cả các bộ phận tiếp xúc với sản phẩm đều được sản xuất từ thép không gỉ SS316L, mang lại khả năng chống ăn mòn và giải pháp vật liệu hợp vệ sinh để tiếp xúc trực tiếp với phương tiện xử lý.
Các bộ phận không tiếp xúc với sản phẩm được sản xuất từ thép không gỉ SS304. AVM cũng có thể cung cấp EN 10204 3.1 chứng chỉ vật liệu cho các ứng dụng yêu cầu truy xuất nguồn gốc vật liệu.
Kênh dòng chảy bên trong được thiết kế để giảm thiểu không gian chết nơi cặn sản phẩm hoặc chất lỏng tẩy rửa có thể tồn tại sau khi xử lý.
Cấu trúc này giúp giảm thiểu rủi ro ô nhiễm và hỗ trợ hiệu suất làm sạch ổn định hơn trong quá trình lặp đi lặp lại. các chu kỳ sản xuất.
Độ hoàn thiện bề mặt bên trong là Ra <0,8 μm, mang lại bề mặt tiếp xúc với sản phẩm mịn màng giúp giảm cặn bám dính và hỗ trợ các yêu cầu quy trình vệ sinh.
AVM cung cấp vật liệu bịt kín EPDM, FKM và Silicone. Tất cả các vật liệu bịt kín có sẵn đều tuân thủ FDA 177.2600 yêu cầu.
Phải chọn con dấu chính xác theo môi trường xử lý, nhiệt độ vận hành, hóa chất tẩy rửa và điều kiện khử trùng.
Van được thiết kế để vẫn được lắp đặt trong quá trình làm sạch CIP. Bề mặt bên trong nhẵn và chân chết thấp xây dựng giúp chất lỏng làm sạch tiếp cận các khu vực quan trọng và loại bỏ sản phẩm còn sót lại mà không cần van thông thường tháo dỡ.
Đối với các ứng dụng xử lý vô trùng, van hỗ trợ khử trùng ở 134°C trong tối đa 20 phút. Cái này cho phép van được tích hợp vào các hệ thống sản xuất nơi thực hiện khử trùng nội tuyến ở nhiệt độ cao được yêu cầu.
Khả năng tương thích CIP và SIP giúp loại bỏ nhu cầu tháo gỡ thủ công thường xuyên để vệ sinh và khử trùng định kỳ, giúp giảm sự can thiệp bảo trì và cải thiện tính khả dụng của thiết bị.
Cấu hình khí nén hoạt động với áp suất không khí điều khiển từ 5–8 bar, giúp chuyển đổi van nhanh và lặp lại cho các dây chuyền xử lý tự động.
Bộ điều khiển thông minh 24V tùy chọn có thể được sử dụng để vận hành và tích hợp van tự động với cấp nhà máy. các hệ thống điều khiển.
Cảm biến vị trí 24V có thể cung cấp phản hồi vị trí van cho hệ thống điều khiển, giúp người vận hành và hệ thống tự động hóa thiết bị xác nhận xem van đã đạt đến vị trí vận hành cần thiết hay chưa.
Một van điện từ tùy chọn điều khiển bộ truyền động khí nén, cho phép van chuyển hướng phản ứng với các tín hiệu tự động từ hệ thống PLC hoặc DCS.
| Mục | Đặc điểm kỹ thuật |
| Sản phẩm | Van chuyển hướng vô trùng vệ sinh |
| Thương hiệu | AVM |
| Tài liệu liên hệ sản phẩm | SS316L |
| Tài liệu liên hệ phi sản phẩm | SS304 |
| Giấy chứng nhận vật liệu | EN 10204 3.1 Có sẵn |
| Vật liệu đóng dấu | EPDM, FKM, Silicon |
| Tuân thủ con dấu | FDA 177.2600 |
| Nhiệt độ làm việc | -20°C đến +135°C |
| Khử trùng | 134°C, tối đa 20 phút |
| Áp suất làm việc | 0–5 thanh, Tiêu chuẩn |
| Kiểm soát áp suất không khí | 5–8 thanh |
| Hoàn thiện bề mặt bên trong | Ra <0,8 mm |
| Kiểu kết nối | Tri-Kẹp, Mối hàn, Mặt bích |
| Chuẩn kết nối | Dòng DIN 11850, ASME, ISO, 3-A |
| Phụ kiện tùy chọn | Bộ điều khiển thông minh 24V, Van điện từ, Cảm biến vị trí 24V |
Kết nối Tri-Clamp cung cấp giải pháp thuận tiện cho hệ thống đường ống vệ sinh nơi thường xuyên kiểm tra, vệ sinh, và cần phải thay thế thiết bị. Chúng được sử dụng rộng rãi trong thực phẩm, đồ uống, sữa và liên quan đến dược phẩm các môi trường xử lý.
Các kết nối hàn đối đầu cung cấp một kết nối đường ống vĩnh viễn với quá trình chuyển đổi bên trong suôn sẻ. Chúng phù hợp cho các hệ thống lắp đặt trong đó việc giảm thiểu các mối nối và duy trì điều kiện dòng chảy hợp vệ sinh là rất quan trọng.
Cấu hình mặt bích cung cấp kết nối cơ học chắc chắn cho các hệ thống xử lý yêu cầu thiết bị tiện lợi tích hợp và tháo gỡ.
AVM hỗ trợ các tiêu chuẩn kết nối DIN 11850 series, ASME, ISO và 3-A để phù hợp với các tiêu chuẩn quốc tế khác nhau. hệ thống đường ống vệ sinh.
Van có thể chuyển hướng sữa, các sản phẩm sữa dạng lỏng, dung dịch tẩy rửa và các chất lỏng tương thích khác giữa các loại khác nhau. xử lý các tuyến đường đồng thời hỗ trợ các hoạt động CIP thường xuyên.
Đối với sản xuất đồ uống và thực phẩm dạng lỏng, van hỗ trợ chuyển sản phẩm, làm đầy, tuần hoàn, xả và các ứng dụng chuyển đổi sản xuất đòi hỏi phải kiểm soát dòng chảy hợp vệ sinh.
Sản xuất công nghệ sinh học đòi hỏi phải có quy trình được kiểm soát và vệ sinh nghiêm ngặt. Thiết kế vô trùng của van AVM và khả năng SIP làm cho nó phù hợp với các hệ thống xử lý công nghệ sinh học tương thích.
Van có thể được sử dụng trong dây chuyền sản xuất mỹ phẩm hợp vệ sinh nơi xử lý chất lỏng sạch, chuyển hướng dòng chảy đáng tin cậy và chuyển đổi quá trình lặp lại được yêu cầu.
Đối với các ứng dụng hóa chất tinh khiết tương thích, cấu trúc SS316L và kiểm soát dòng chảy hợp vệ sinh cung cấp một giải pháp đáng tin cậy để xử lý chất lỏng trong quá trình trong điều kiện vệ sinh được kiểm soát.
Cung cấp chất lỏng hoặc môi trường xử lý chính xác để xác định tính tương thích của vật liệu và phốt.
Xác nhận áp suất làm việc, nhiệt độ vận hành và điều kiện khử trùng cần thiết để đảm bảo van cấu hình đáp ứng yêu cầu quy trình thực tế.
Chỉ định xem hệ thống có yêu cầu kết nối Tri-Clamp, Butt Weld hay Flange hay không và xác định DIN, Tiêu chuẩn ASME, ISO hoặc 3-A.
Đối với dây chuyền sản xuất tự động, hãy xác nhận xem bộ truyền động khí nén, van điện từ, bộ điều khiển thông minh 24V hay cảm biến vị trí là cần thiết.
Đối với các dự án yêu cầu truy xuất nguồn gốc vật liệu, hãy yêu cầu chứng chỉ EN 10204 3.1 cùng với đơn đặt hàng van.
Van AVM tập trung vào các yêu cầu cụ thể của việc định tuyến quy trình vệ sinh, cung cấp khả năng chuyển đổi đáng tin cậy giữa các đường ống khác nhau thay vì chỉ đơn giản là kiểm soát dòng chảy vào và ra.
Cấu trúc chân chết thấp, bề mặt bên trong nhẵn, khả năng tương thích CIP và khả năng SIP 134°C giúp hỗ trợ đòi hỏi môi trường sản xuất hợp vệ sinh.
Các bộ phận tiếp xúc với sản phẩm SS316L, các bộ phận không tiếp xúc với sản phẩm SS304 và chứng nhận EN 10204 3.1 tùy chọn mang lại sự rõ ràng truy xuất nguồn gốc vật liệu cho các dự án công nghiệp đủ tiêu chuẩn.
Hoạt động bằng khí nén, điều khiển thông minh 24V, tích hợp van điện từ và cảm biến vị trí cho phép van AVM hoạt động được đưa vào dây chuyền xử lý tự động.
Nó chủ yếu được sử dụng để chuyển hướng chất lỏng xử lý giữa các đường ống khác nhau trong khi vẫn duy trì các điều kiện vệ sinh. Các ứng dụng điển hình bao gồm chuyển sản phẩm, đổ đầy bể, xả, tuần hoàn và chuyển đổi quy trình.
Đúng. Van được thiết kế để làm sạch CIP và hỗ trợ khử trùng SIP ở 134°C trong tối đa 20 phút.
Áp suất làm việc tiêu chuẩn là 0–5 bar. Điều kiện vận hành thực tế cần được xác nhận khi lựa chọn van cấu hình.
AVM cung cấp EPDM, FKM và Silicone. Việc lựa chọn phải dựa trên môi trường xử lý, nhiệt độ, độ sạch hóa chất và điều kiện khử trùng.
Đúng. Với bộ truyền động khí nén tùy chọn, van điện từ, bộ điều khiển thông minh 24V và cảm biến vị trí, van có thể được tích hợp vào hệ thống điều khiển PLC hoặc DCS tự động.
AVM có thể cung cấp chứng chỉ vật liệu EN 10204 3.1 cho các vật liệu thép không gỉ hiện hành. Vật liệu bịt kín tuân thủ với yêu cầu của FDA 177.2600.
Van có sẵn với các kết nối Tri-Clamp, Butt Weld và Flange và có thể được cấu hình theo DIN 11850 loạt tiêu chuẩn, ASME, ISO và 3-A.
Dành cho các dây chuyền sản xuất hợp vệ sinh yêu cầu định tuyến dòng chảy đáng tin cậy, chuyển đổi quy trình nhanh và làm sạch nội tuyến và khử trùng, Van chuyển hướng vô trùng vệ sinh AVM cung cấp một giải pháp thiết thực.
Gửi AVM môi trường xử lý của bạn, kết nối đường ống, áp suất làm việc, nhiệt độ vận hành, khử trùng yêu cầu và cấu hình tự động hóa để chọn thiết kế van thích hợp cho ứng dụng của bạn.
