So với cách bố trí van một chỗ ngồi thông thường, Van chống hỗn hợp hai chỗ ngồi thông minh vệ sinh AVM có thể đơn giản hóa thiết kế đường ống, giảm số lượng van cần thiết và hỗ trợ xử lý sản phẩm đồng thời và Làm sạch CIP Nó phù hợp cho các ứng dụng đòi hỏi khắt khe trong thực phẩm và đồ uống, sữa, nhà máy bia, dược phẩm, công nghệ sinh học và các ngành công nghiệp chế biến hợp vệ sinh khác.
Trong chế biến hợp vệ sinh, việc ngăn chặn sự trộn lẫn sản phẩm quan trọng hơn việc chỉ kiểm soát dòng chảy. Một sự cố van, con dấu bị hư hỏng hoặc quy trình làm sạch không đầy đủ có thể dẫn đến ô nhiễm chéo, thời gian ngừng sản xuất, mất sản phẩm, và chi phí bảo trì bổ sung.
Thiết kế hỗn hợp hai chỗ ngồi AVM giải quyết những rủi ro này bằng cách tạo ra buồng rò rỉ được kiểm soát giữa hai chỗ ngồi. điểm niêm phong độc lập. Nếu một vòng đệm bị rò rỉ, môi trường sẽ hướng về phía thoát khí quyển thay vì hơn là vào dòng quy trình ngược lại.
Thiết kế này cung cấp cho người mua sự kết hợp thực tế giữa tách phương tiện, phát hiện rò rỉ, làm sạch hợp vệ sinh, khả năng tương thích tự động hóa và hiệu quả của quy trình.

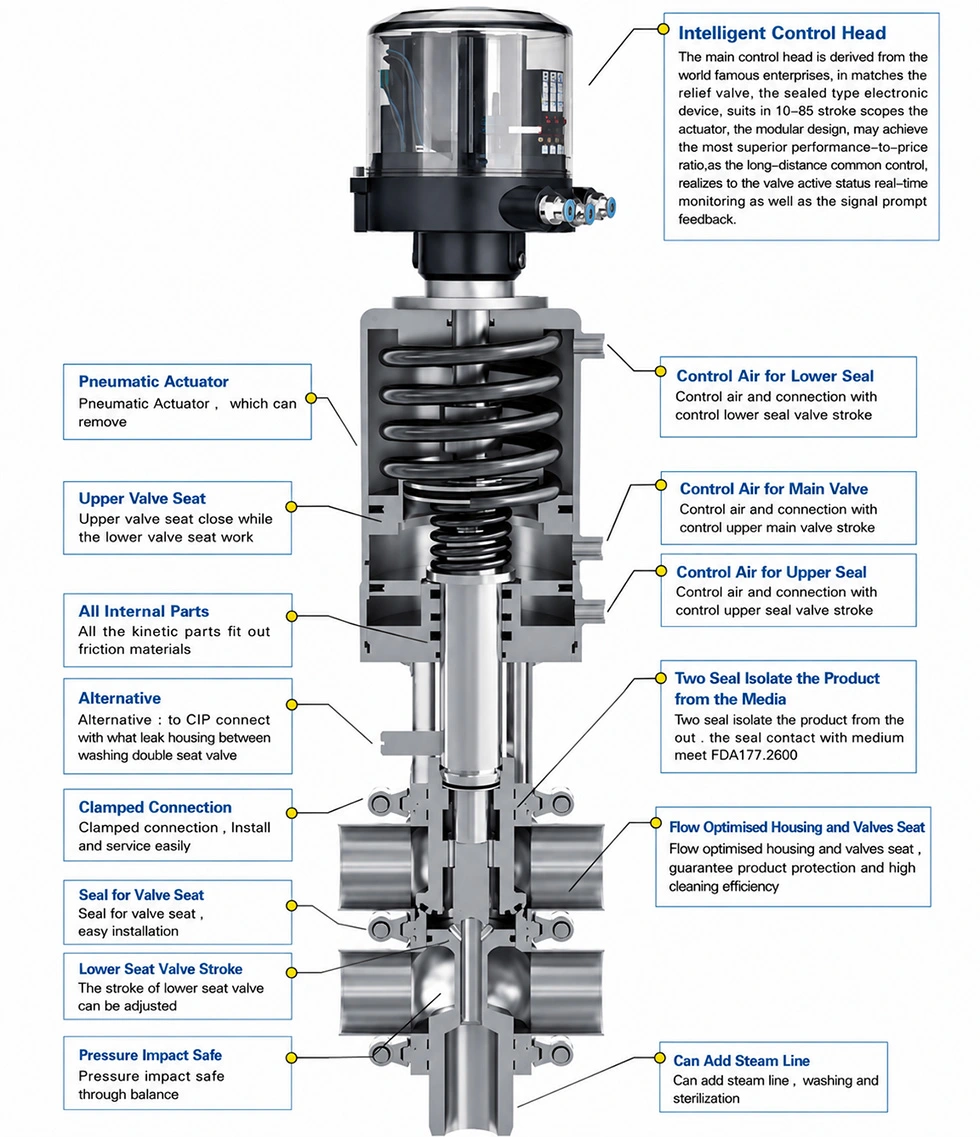

Van kết hợp hai vòng đệm ghế độc lập. Khi đóng van, các vòng đệm trên và dưới sẽ cách ly hai phương tiện xử lý và tạo thành một buồng rò rỉ giữa chúng.
Trong điều kiện hoạt động bình thường, cả hai vòng đệm vẫn đóng và hai môi trường vẫn tách biệt hoàn toàn.
Buồng rò rỉ trung gian được nối với ống thoát khí quyển. Nếu một trong hai điểm bịt kín bị lỗi, rò rỉ môi trường đi vào buồng và được thải ra qua cửa thoát rò rỉ.
Điều này mang lại một lợi thế an toàn quan trọng: có thể phát hiện lỗi bịt kín trước khi môi chất rò rỉ chạm tới dòng sản phẩm đối diện.
Rò rỉ nhìn thấy được ở cống cũng có thể là dấu hiệu ngay lập tức cho thấy việc kiểm tra hoặc thay thế vòng đệm có thể cần thiết. được yêu cầu.
Van chống hỗn hợp AVM được thiết kế cho CIP (Làm sạch tại chỗ) và hỗ trợ các quy trình khử trùng mà không cần tháo dỡ định kỳ.
Thân van trên và dưới và buồng rò rỉ có thể được làm sạch và khử trùng như một phần của chu trình xử lý, giúp giảm yêu cầu làm sạch thủ công và cải thiện độ tin cậy vệ sinh tổng thể.
Hai vị trí niêm phong độc lập tách biệt các phương tiện xử lý khác nhau và giảm rủi ro từ sản phẩm này sang sản phẩm khác hoặc nhiễm chéo từ sản phẩm sang CIP.
Điều này làm cho van đặc biệt thích hợp cho các dây chuyền sản xuất xử lý các sản phẩm khác nhau hoặc làm sạch chất lỏng trong cùng một hệ thống đường ống.
Cấu hình hỗn hợp có thể cho phép các hoạt động sản xuất và CIP diễn ra ở các đường dẫn dòng chảy khác nhau cùng một lúc thời gian.
Điều này có thể làm giảm sự gián đoạn sản xuất và cải thiện việc sử dụng thiết bị so với van truyền thống các thỏa thuận yêu cầu ngừng hoạt động quy trình rộng rãi hơn.
Van chống hỗn hợp hai chỗ ngồi có thể thay thế cách bố trí chức năng của hai hoặc nhiều van một chỗ ngồi thông thường trong cấu hình đường ống phù hợp.
Điều này giúp giảm độ phức tạp của việc lắp đặt, tiết kiệm không gian và mang lại sự linh hoạt cao hơn khi thiết kế hợp vệ sinh. các hệ thống quy trình.
Bề mặt tiếp xúc với sản phẩm nhẵn và thiết kế chân chết thấp giúp giảm thiểu các khu vực có cặn sản phẩm hoặc vi sinh vật có thể tích lũy.
Cấu trúc hợp vệ sinh cũng hỗ trợ làm sạch CIP hiệu quả và giúp duy trì các điều kiện quy trình nhất quán.
Đối với dây chuyền xử lý tự động, AVM cung cấp bộ điều khiển thông minh và cảm biến vị trí tùy chọn.
Những phụ kiện này có thể được tích hợp vào hệ thống điều khiển van tự động để cung cấp khả năng định vị van đáng tin cậy và cải thiện việc giám sát quá trình
AVM cung cấp Van chống hỗn hợp hai chỗ ngồi thông minh vệ sinh với nhiều cấu hình kết nối để phù hợp yêu cầu đường ống vệ sinh khác nhau.
Kết nối Tri-Clamp được sử dụng rộng rãi trong đường ống thực phẩm vệ sinh, sữa, nước giải khát, dược phẩm và công nghệ sinh học hệ thống. Thiết kế hỗ trợ lắp đặt, kiểm tra và bảo trì thuận tiện.
Các kết nối hàn đối đầu cung cấp một kết nối hợp vệ sinh lâu dài với quá trình chuyển đổi bên trong suôn sẻ. Chúng phù hợp dành cho các dây chuyền xử lý trong đó việc giảm thiểu các kẽ hở và duy trì độ sạch của đường ống là ưu tiên hàng đầu.
Cấu hình mặt bích phù hợp cho các hệ thống xử lý yêu cầu kết nối cơ học chắc chắn và thuận tiện tích hợp thiết bị.
Cấu hình ren có thể được sử dụng để bố trí đường ống hợp vệ sinh tương thích khi lắp đặt nhỏ gọn và cần có kết nối thuận tiện.
Lưu ý: Nên chọn loại kết nối phù hợp theo tiêu chuẩn đường ống hiện có, phương tiện xử lý, yêu cầu về áp suất và điều kiện lắp đặt.
| Mục | Đặc điểm kỹ thuật |
| Sản phẩm | Van hỗn hợp hai chỗ ngồi thông minh vệ sinh |
| Thương hiệu | AVM |
| Kích thước van | DN40–DN100 |
| Áp suất làm việc tối đa | Lên đến 5 thanh |
| Nhiệt độ làm việc | -10°C đến +135°C, tùy thuộc vào vật liệu bịt kín |
| Tài liệu liên hệ sản phẩm | SS316L |
| Tài liệu liên hệ phi sản phẩm | SS304 |
| Các kiểu kết nối | Tri-Kẹp, mối hàn đối đầu, mặt bích, ren |
| Vật liệu đóng dấu | EPDM, FKM, Silicon |
| Tuân thủ con dấu | Vật liệu bịt kín tuân thủ FDA 177.2600 |
| Vệ sinh | CIP |
| Khử trùng | SIP / nhiệt độ khử trùng định mức |
| Phụ kiện tùy chọn | Bộ điều khiển thông minh, cảm biến vị trí |
Các bộ phận tiếp xúc với sản phẩm được sản xuất từ thép không gỉ SS316L, mang đến giải pháp vật liệu phù hợp dành cho môi trường xử lý hợp vệ sinh, nơi khả năng chống ăn mòn và khả năng làm sạch là quan trọng.
Các bộ phận không tiếp xúc với sản phẩm sử dụng thép không gỉ SS304, mang lại sự cân bằng giữa hiệu suất cơ học và tổng chi phí thiết bị.
Cấu hình vật liệu được thiết kế để đáp ứng các yêu cầu của thiết bị xử lý vệ sinh trong khi vẫn duy trì hoạt động đáng tin cậy trong các chu kỳ làm sạch và sản xuất lặp đi lặp lại.
AVM cung cấp các tùy chọn niêm phong EPDM, FKM và Silicone theo yêu cầu của các phương tiện xử lý khác nhau và điều kiện hoạt động.
Các vật liệu bịt kín sẵn có tuân thủ các yêu cầu của FDA 177.2600, khiến chúng phù hợp cho các ứng dụng việc tuân thủ chất đàn hồi là một cân nhắc mua hàng quan trọng.
Vật liệu bịt kín cuối cùng phải được lựa chọn theo môi trường xử lý, nhiệt độ vận hành, độ sạch hóa chất, điều kiện khử trùng và tuổi thọ cần thiết.
Đối với dây chuyền sản xuất tự động, Van chống hỗn hợp hai chỗ ngồi thông minh vệ sinh AVM có thể được trang bị tùy chọn các bộ phận điều khiển thông minh.
Bộ điều khiển thông minh hỗ trợ vận hành van tự động, trong khi cảm biến vị trí có thể cung cấp vị trí van phản hồi tới hệ thống điều khiển.
Điều này làm cho van phù hợp để tích hợp vào các hệ thống xử lý vệ sinh tự động, nơi van chính xác cần phải sắp xếp trình tự, giám sát quá trình và giảm sự can thiệp thủ công.
Van có thể được sử dụng trong đường ống sản phẩm vệ sinh, nơi có nhiều loại đồ uống, thực phẩm lỏng hoặc dung dịch tẩy rửa khác nhau. cần phải tách biệt trong quá trình sản xuất.
Các nhà máy sữa yêu cầu kiểm soát chặt chẽ quá trình làm sạch và nhiễm bẩn sản phẩm. Cấu trúc ghế đôi cung cấp một giải pháp hiệu quả để tách các sản phẩm sữa khỏi chất lỏng CIP.
Quá trình sản xuất bia bao gồm nhiều môi trường lỏng và chu trình làm sạch thường xuyên. Van chống hỗn hợp AVM có thể giúp cải thiện tách đường dẫn dòng chảy và hỗ trợ các hoạt động làm sạch tự động.
Sản xuất dược phẩm đòi hỏi tiêu chuẩn cao về độ sạch, kiểm soát quy trình và ngăn ngừa ô nhiễm. các cấu trúc hợp vệ sinh và khả năng CIP/SIP giúp van phù hợp với các hệ thống xử lý dược phẩm tương thích.
Các quy trình công nghệ sinh học thường yêu cầu xử lý môi trường có kiểm soát và điều kiện vệ sinh nghiêm ngặt. Ghế đôi thiết kế niêm phong giúp duy trì sự tách biệt giữa các chất lỏng xử lý khác nhau.
Việc chọn đúng van hỗn hợp đòi hỏi nhiều hơn việc chọn kích thước van. Người mua nên xác nhận những điều sau đây thông số với AVM:
1. Kích thước đường ống: DN40–DN100
2. Môi trường xử lý: sản phẩm, nước, dung dịch CIP hoặc chất lỏng tương thích khác
3. Áp suất làm việc: tối đa lên tới 5 bar
4. Nhiệt độ hoạt động: -10°C đến +135°C tùy thuộc vào lựa chọn phốt
5. Vật liệu bịt kín: EPDM, FKM hoặc Silicone
6. Tiêu chuẩn kết nối: Tri-Clamp, Butt Weld, Flange hoặc Thread
7. Phương pháp làm sạch: Yêu cầu CIP
8. Yêu cầu khử trùng: SIP và nhiệt độ khử trùng định mức
9. Yêu cầu tự động hóa: bộ điều khiển thông minh và/hoặc cảm biến vị trí
10. Yêu cầu về vật liệu: Bộ phận tiếp xúc với sản phẩm SS316L và bộ phận không tiếp xúc với sản phẩm SS304
Việc cung cấp các thông số này trước khi đặt hàng giúp AVM đề xuất cấu hình và độ kín van phù hợp giải pháp.
| So sánh | Van hỗn hợp hai chỗ ngồi AVM | Bố trí van một chỗ thông thường |
| Tách phương tiện | Cấu trúc niêm phong độc lập kép | Phụ thuộc vào nhiều van và đường ống |
| Bảo vệ chống ô nhiễm chéo | Buồng rò rỉ cung cấp khả năng xả có kiểm soát | Phụ thuộc nhiều hơn vào việc bố trí van |
| Sản xuất + CIP | Hỗ trợ các hoạt động đồng thời phù hợp | Thường yêu cầu cách ly bổ sung |
| Phát hiện rò rỉ | Buồng rò rỉ khí quyển | Phụ thuộc vào thiết kế hệ thống |
| Số lượng van | Có thể thay thế nhiều van một chỗ trong các ứng dụng phù hợp | Có thể cần thêm van |
| Vệ sinh | Thiết kế vệ sinh tương thích CIP | Phụ thuộc vào cấu hình van riêng lẻ |
| Tự động hóa | Bộ điều khiển thông minh và cảm biến vị trí tùy chọn | Phụ thuộc vào hệ thống điều khiển được lựa chọn |
| Độ phức tạp cài đặt | Có thể đơn giản hóa việc sắp xếp đường ống phù hợp | Có thể yêu cầu nhiều van và kết nối hơn |
AVM tập trung vào các giải pháp van xử lý vệ sinh được thiết kế xoay quanh các yêu cầu thực tế về thực phẩm, đồ uống, sữa, hệ thống xử lý dược phẩm, nhà máy bia và công nghệ sinh học.
Van chống hỗn hợp hai chỗ ngồi thông minh vệ sinh kết hợp cấu trúc tiếp xúc sản phẩm SS316L, độc lập bịt kín hai chỗ ngồi, phát hiện rò rỉ khí quyển, khả năng tương thích CIP/SIP và điều khiển thông minh tùy chọn.
Đối với những người mua đang tìm kiếm nhà sản xuất và nhà cung cấp van vệ sinh hỗn hợp đáng tin cậy, AVM có thể cung cấp van cấu hình dựa trên kích thước đường ống, loại kết nối, phương tiện xử lý, vật liệu bịt kín, điều kiện vận hành và yêu cầu tự động hóa.
Van hỗn hợp hai chỗ ngồi vệ sinh là một van xử lý hợp vệ sinh được thiết kế để tách hai phương tiện xử lý khác nhau trong cùng một thân van. Hai con dấu độc lập tạo ra một buồng rò rỉ giữa các đường dẫn phương tiện để giảm nguy cơ lây nhiễm chéo.
Nếu một con dấu bị hỏng, môi trường rò rỉ sẽ đi vào buồng rò rỉ trung gian và được thải ra ngoài qua lối thoát rò rỉ khí quyển. Điều này ngăn chặn môi trường rò rỉ trực tiếp vào dây chuyền xử lý đối diện và cung cấp dấu hiệu rõ ràng về vấn đề bịt kín tiềm ẩn.
Đúng. Van được thiết kế để làm sạch CIP, cho phép các khu vực dòng chảy bên trong có liên quan, thân van và rò rỉ buồng được làm sạch như một phần của quá trình làm sạch mà không cần tháo dỡ thường xuyên.
Đúng. Thiết kế hợp vệ sinh, vật liệu tiếp xúc với sản phẩm SS316L, khả năng CIP/SIP và khả năng điều khiển tự động tùy chọn. van phù hợp cho các ứng dụng chế biến dược phẩm tương thích. Hệ thống hoàn chỉnh cần được đánh giá theo yêu cầu vệ sinh và quy định cụ thể của khách hàng.
AVM cung cấp vật liệu bịt kín EPDM, FKM và Silicone. Vật liệu thích hợp phụ thuộc vào phương tiện xử lý, nhiệt độ, hóa chất làm sạch và điều kiện khử trùng.
Phạm vi kích thước tiêu chuẩn được cung cấp là DN40–DN100. Người mua nên xác nhận kích thước yêu cầu theo lưu lượng đường ống tốc độ, tiêu chuẩn kết nối và yêu cầu quy trình.
Áp suất làm việc tối đa lên tới 5 bar. Áp suất vận hành thực tế phải được xác nhận theo lựa chọn cấu hình van và điều kiện ứng dụng.
Đúng. AVM cung cấp bộ điều khiển thông minh và cảm biến vị trí tùy chọn để tích hợp với các hệ thống xử lý tự động và giám sát vị trí van.
Nếu dây chuyền xử lý của bạn cần xử lý hai phương tiện khác nhau đồng thời giảm thiểu rủi ro lây nhiễm chéo, thì AVM Sanitary Van chống hỗn hợp hai chỗ ngồi thông minh cung cấp giải pháp thiết thực để cách ly dòng chảy hợp vệ sinh.
Gửi AVM kích thước đường ống, môi trường xử lý, áp suất làm việc, nhiệt độ vận hành, loại kết nối, con dấu yêu cầu, điều kiện CIP/SIP và yêu cầu tự động hóa. AVM có thể giúp xác định van hỗn hợp phù hợp cấu hình cho hệ thống xử lý vệ sinh của bạn.
