Van sử dụng thép không gỉ 316L cho các bộ phận tiếp xúc với sản phẩm và có thể được cung cấp với cơ khí chính xác đánh bóng hoặc đánh bóng bằng điện để đạt được bề mặt bên trong mịn. Đường dẫn dòng chảy được giảm thiểu kẽ hở giúp giảm giữ sản phẩm và hỗ trợ làm sạch dễ dàng hơn trong quá trình sản xuất thông thường và quy trình CIP/SIP.

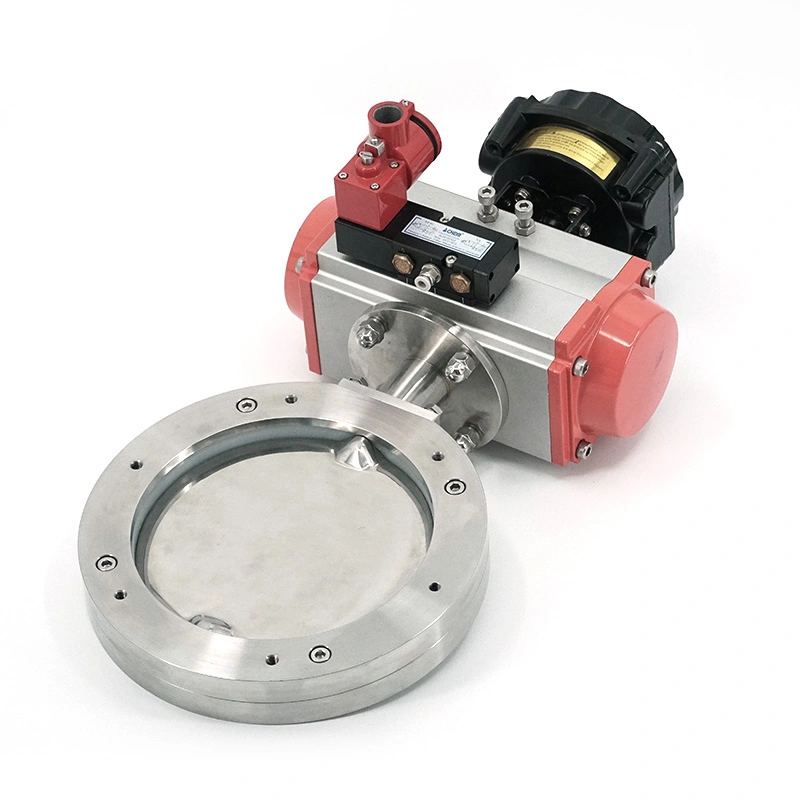

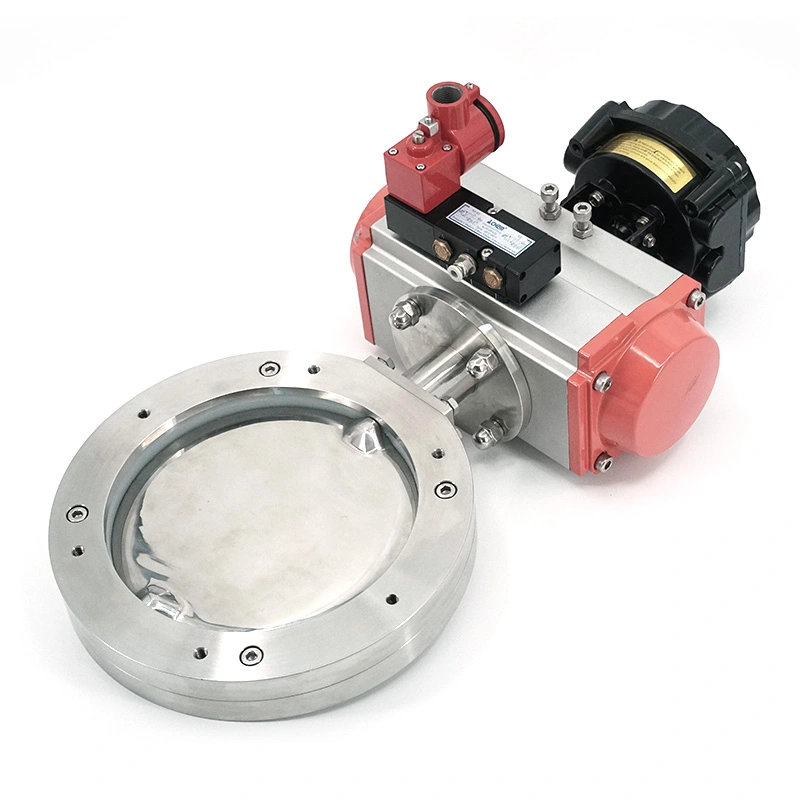

Đối với các dây chuyền xử lý tự động, Van bướm wafer khí nén Sanitary 316 có thể được cấu hình bằng một van bướm khí nén thiết bị truyền động, trong khi các tùy chọn vận hành bằng tay cũng có sẵn. Vật liệu ghế khác nhau và cấu hình truyền động cho phép lựa chọn van theo phương tiện, nhiệt độ, phương pháp làm sạch và yêu cầu kiểm soát của ứng dụng.
Cấu hình wafer được đặt giữa hai mặt bích đường ống mà không cần thân van dài, giúp giảm dấu chân cài đặt tổng thể. Cấu trúc này đặc biệt hữu ích cho các đường trượt vệ sinh, xử lý thiết bị và hệ thống đường ống ở những nơi có không gian hạn chế. Cấu trúc nhỏ gọn cũng giúp loại bỏ và bảo trì thuận tiện hơn.
Các bộ phận bị ướt được sản xuất từ thép không gỉ SS304 hoặc SS316L, trong đó 316L đặc biệt phù hợp cho các ứng dụng yêu cầu khả năng chống ăn mòn cao hơn và yêu cầu vệ sinh nghiêm ngặt. Việc lựa chọn vật liệu có thể phù hợp với môi trường xử lý và môi trường vận hành.
Các bề mặt tiếp xúc với sản phẩm có thể được đánh bóng cơ học hoặc đánh bóng điện chính xác với độ bóng bề mặt Ra ≤ 0,4 μm có sẵn. Bề mặt bên trong mịn hơn giúp giảm các khu vực có thể tích tụ cặn trong quá trình và hỗ trợ nhiều hơn làm sạch hiệu quả trong quá trình chuyển đổi sản xuất.
Van bướm wafer khí nén vệ sinh 316 được thiết kế cho các hệ thống xử lý hợp vệ sinh sử dụng CIP Quy trình (Làm sạch tại chỗ) và SIP (Khử trùng tại chỗ). Cấu trúc bên trong giảm thiểu kẽ hở của nó giúp hạn chế giữ sản phẩm và hỗ trợ làm sạch và khử trùng mà không cần tháo van thường xuyên.

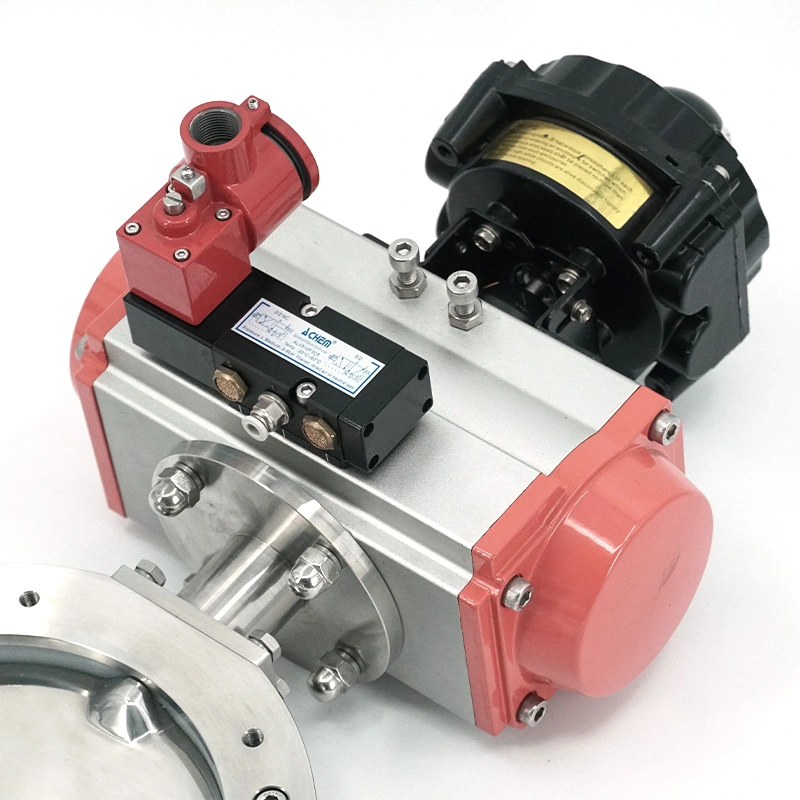

AVM cung cấp khả năng truyền động bằng khí nén cho các ứng dụng yêu cầu vận hành van từ xa hoặc tự động. Bộ truyền động có thể tích hợp với hệ thống điều khiển quá trình để kiểm soát việc cách ly đường ống hoặc điều chỉnh lưu lượng theo yêu cầu sản xuất trình tự.
Ngoài hoạt động bằng khí nén, van có thể được cấu hình bằng tay kéo bằng tay, tay cầm đa vị trí, người vận hành bánh răng hoặc thiết bị truyền động điện. Điều này cho phép nền tảng van cơ bản tương tự được điều chỉnh phù hợp với các hệ thống thủ công tại địa phương cũng như dây chuyền sản xuất vệ sinh tự động.
Van có thể được cung cấp bằng vật liệu mặt ngồi EPDM, Silicone, FKM (Viton) hoặc PTFE. Vật liệu niêm phong khác nhau cung cấp các mức độ kháng nhiệt độ, hóa chất và môi trường xử lý khác nhau, cho phép người mua lựa chọn cấu hình phù hợp theo điều kiện hoạt động thực tế.
Cấu trúc ghế đàn hồi mang lại khả năng bịt kín hai chiều đáng tin cậy với độ rò rỉ thấp. Đồng tâm có sẵn hoặc cấu hình đĩa lệch tâm kép có thể được lựa chọn theo đặc tính vận hành và mô-men xoắn cần thiết yêu cầu của đường ống vệ sinh.
Thiết kế đĩa được sắp xếp hợp lý giúp giảm lực cản dòng chảy trong khi vẫn duy trì sự cách ly và dòng chảy đường ống hiệu quả kiểm soát. Điều này làm cho van phù hợp với các hệ thống truyền chất lỏng nơi cần giảm áp suất và hiệu suất dòng chảy. được xem xét trong quá trình lựa chọn van.
Cấu trúc van mô-đun cho phép thay thế các bộ phận bịt kín khi cần thiết, giúp giảm thiểu việc bảo trì thời gian ngừng hoạt động. Điều này đặc biệt hữu ích trong các cơ sở xử lý nơi van được vận hành thường xuyên hoặc tiếp xúc với chu kỳ làm sạch lặp đi lặp lại.
Van có thể được sử dụng trong các nhà máy bia, nhà máy sữa, sản xuất nước giải khát, chế biến nước trái cây, hệ thống nước đóng chai, xi-rô dây chuyền xử lý và chế biến thực phẩm để cách ly đường ống và kiểm soát dòng chảy.
Van bướm wafer khí nén Sanitary 316 thích hợp cho các hệ thống nước tinh khiết, Nước pha tiêm (WFI) hệ thống, thiết bị lên men, dây chuyền pha chế, xử lý vô trùng và đường ống CIP/SIP nơi có khả năng làm sạch, khả năng chống ăn mòn và vệ sinh quy trình là rất quan trọng.
Đối với các hệ thống xử lý mỹ phẩm, van có thể xử lý các ứng dụng liên quan đến nước thơm, kem, nước hoa, dầu gội và các thành phần chất lỏng khác đòi hỏi phải chuyển chất lỏng hợp vệ sinh và kiểm soát ô nhiễm.
Cấu trúc bằng thép không gỉ 316L và nhiều tùy chọn chỗ ngồi giúp van phù hợp với các hóa chất có độ tinh khiết cao, phụ gia, chất lỏng đặc biệt và các phương tiện xử lý khác yêu cầu kiểm soát dòng chảy hợp vệ sinh và chống ăn mòn thiết bị.
Van bướm wafer vệ sinh có thể được tích hợp vào các cấu hình đường ống vệ sinh khác nhau tùy theo lựa chọn sắp xếp kết nối và thiết kế hệ thống. Cấu trúc wafer nhỏ gọn của nó đặc biệt thích hợp để xử lý thiết bị cần giảm thiểu chiều dài lắp đặt.
Tay cầm kéo bằng tay và tay cầm đa vị trí phù hợp cho hoạt động cục bộ, trong khi có thể sử dụng bộ điều khiển bánh răng khi cần thêm mô-men xoắn vận hành bằng tay. Thiết bị truyền động bằng khí nén và điện cung cấp các tùy chọn cho tự động hóa dây chuyền sản xuất và điều khiển quá trình tập trung.
AVM tập trung vào các yêu cầu thực tế của các ứng dụng van vệ sinh, bao gồm không gian lắp đặt, bề mặt sạch sẽ, lựa chọn vật liệu bịt kín, quy trình làm sạch và tự động hóa. Cấu trúc wafer giúp đơn giản hóa lắp đặt trong các hệ thống đường ống nhỏ gọn, trong khi hỗ trợ bề mặt tiếp xúc với sản phẩm bằng thép không gỉ 316L và được đánh bóng yêu cầu ứng dụng vệ sinh. Với nhiều tùy chọn chỗ ngồi và bộ truyền động, van có thể được cấu hình cho các mục đích khác nhau các yêu cầu về phương tiện và kiểm soát quá trình.
| Mục | Đặc điểm kỹ thuật |
| Loại van | Van bướm wafer vệ sinh |
| Tài liệu liên hệ sản phẩm | SS304 / SS316L |
| Bề mặt hoàn thiện | Lên tới Ra ≤ 0,4 μm |
| Thiết kế đĩa | Đồng tâm hoặc lệch tâm kép |
| Chất liệu ghế | EPDM, Silicon, FKM (Viton), PTFE |
| Kích hoạt | Tay kéo bằng tay, tay cầm đa vị trí, bộ truyền động bánh răng, bộ truyền động khí nén, bộ truyền động điện |
| Vệ sinh | Tương thích CIP/SIP |
| Tiêu chuẩn vệ sinh | 3-A, EHEDG, FDA, ASME BPE |
| Ứng dụng | Thực phẩm & Đồ uống, Sữa, Dược phẩm, Công nghệ sinh học, Mỹ phẩm, Hóa chất tinh khiết |
Cấu hình wafer có cấu trúc lắp đặt nhỏ gọn và có thể được gắn giữa các mặt bích đường ống. Đó là thích hợp cho các hệ thống xử lý vệ sinh nơi cần kiểm soát không gian lắp đặt và diện tích thiết bị.
AVM có thể cung cấp cấu hình thép không gỉ SS304 và SS316L. SS316L thường được lựa chọn để đảm bảo vệ sinh các ứng dụng đòi hỏi khả năng chống ăn mòn cao hơn và yêu cầu vật liệu chặt chẽ hơn.
EPDM, Silicone, FKM và PTFE có sẵn. Tùy chọn thích hợp phụ thuộc vào phương tiện xử lý, hoạt động nhiệt độ, tiếp xúc với hóa chất và điều kiện làm sạch.
Đúng. Van có thể được trang bị bộ truyền động bằng khí nén hoặc điện để vận hành và tích hợp từ xa với hệ thống điều khiển quá trình tự động.
Đúng. Van bướm wafer khí nén vệ sinh 316 được thiết kế cho các hệ thống xử lý vệ sinh và tương thích với Thủ tục CIP và SIP. Cấu trúc bên trong trơn tru, giảm thiểu kẽ hở giúp giảm khả năng lưu giữ sản phẩm trong quá trình làm sạch và khử trùng.
Thời gian sản xuất tiêu chuẩn là 2–4 tuần, tùy thuộc vào số lượng đặt hàng, cấu hình van, vật liệu tính sẵn có và các yêu cầu khác của dự án. Các đơn hàng gấp cần được xác nhận với AVM trước khi đặt hàng.
Điều khoản thanh toán tiêu chuẩn là đặt cọc 30% và số dư 70% trước khi giao hàng bằng T/T hoặc L/C. Các đơn hàng có giá trị nhỏ có thể yêu cầu thanh toán đầy đủ trước khi sản xuất.
Van được đóng gói an toàn trong hộp giấy và gỗ phù hợp để vận chuyển quốc tế, giúp bảo vệ thân van bằng thép không gỉ, các bộ phận bịt kín và bộ truyền động trong quá trình vận chuyển.
