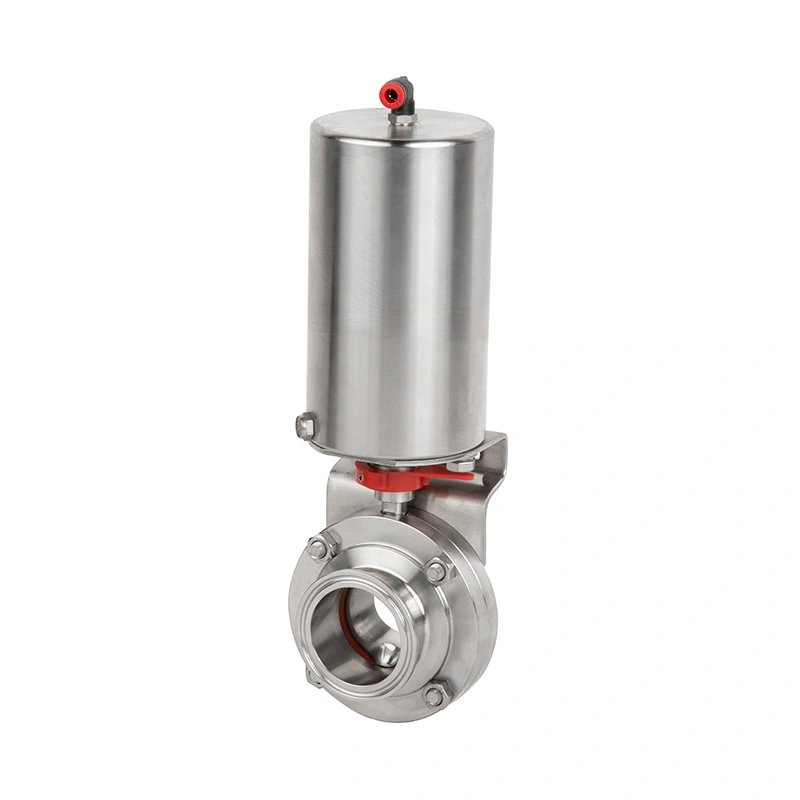

Van bướm khí nén 2 mảnh vệ sinh

Van bướm 2 mảnh khí nén vệ sinh có sẵn với các bộ phận tiếp xúc với sản phẩm bằng thép không gỉ 304L hoặc 316L và EPDM làm vật liệu bịt kín tiêu chuẩn, với FPM, silicone và NBR có sẵn dưới dạng tùy chọn. Thiết bị truyền động khí nén cung cấp chuyển động quay 90° để đóng và mở, trong khi cấu hình NC, NO và tác động kép cho phép chế độ vận hành được lựa chọn theo quy trình và yêu cầu an toàn.

Với các tùy chọn kết nối Tri-Clamp, hàn, ren, kẹp và mặt bích, van AVM có thể được cấu hình cho các mục đích khác nhau hệ thống đường ống vệ sinh. Nó phù hợp cho dược phẩm, công nghệ sinh học, thực phẩm và đồ uống, sữa, mỹ phẩm, mỹ phẩm hóa chất và các ứng dụng quy trình sạch khác.

Tính năng sản phẩm

Cấu trúc hai mảnh hợp vệ sinh

Van sử dụng thân hai mảnh nhỏ gọn với bề mặt tiếp xúc với sản phẩm nhẵn để giảm khả năng lưu giữ vật liệu và đơn giản hóa việc làm sạch. Các tùy chọn thép không gỉ 304L và 316L có sẵn cho các bộ phận tiếp xúc với sản phẩm, có tiêu chuẩn EN Chứng chỉ 10204 3.1B có sẵn theo cấu hình đã chọn. Bề mặt hoàn thiện bên trong có thể đạt tới Ra .80,8 mm.

Vận hành bằng khí nén cho dây chuyền tự động

Bộ truyền động khí nén chuyển đổi chuyển động của khí nén thành chuyển động quay 90°, cho phép van hoạt động nhanh và có thể lặp lại hoạt động. Nó có thể được kết nối với PLC và các hệ thống điều khiển quá trình khác để mở, đóng và giám sát từ xa. Áp suất không khí điều khiển được xác định ở mức 5–8 bar.

Niêm phong để mở và đóng lặp đi lặp lại

Đĩa đệm và đế đàn hồi được thiết kế để duy trì độ kín trong các chu kỳ vận hành lặp đi lặp lại. EPDM là tiêu chuẩn vật liệu bịt kín, trong khi FPM, silicone và NBR có thể được lựa chọn theo môi trường quy trình và hoạt động điều kiện. Bộ truyền động cung cấp mô-men xoắn đóng cần thiết khi đĩa đạt đến vị trí bịt kín.

Nhiều cấu hình vận hành

Van bướm 2 mảnh khí nén vệ sinh có thể được cung cấp dưới dạng thường đóng, thường mở hoặc tác động kép. Điều này cho phép người dùng lựa chọn phản ứng của van khi nguồn cung cấp không khí thay đổi hoặc bị gián đoạn. Hướng dẫn sử dụng tay cầm đa vị trí cũng có sẵn để lắp đặt khi cần điều chỉnh cục bộ.

Nguyên tắc làm việc

Van điều khiển môi trường xử lý thông qua một đĩa gắn trên trục van. Bộ truyền động khí nén làm quay trục qua khoảng 90°.

Khi van mở hoàn toàn, đĩa được định vị theo hướng của đường ống, cho phép môi trường xử lý đi qua. Khi bộ truyền động quay đĩa về vị trí đóng, diện tích dòng chảy khả dụng sẽ giảm. Khi nào đĩa đạt đến vị trí đóng, nó tiếp xúc với ghế đàn hồi và chặn đường ống.

Đối với cấu hình thường đóng, lò xo sẽ đưa van về vị trí đóng khi áp suất khí nén giảm. bị loại bỏ. Đối với cấu hình thường mở, lò xo sẽ ​​đưa van về vị trí mở. Tác động kép bộ truyền động sử dụng khí nén cho cả việc đóng và mở.

Chế độ vận hành bằng khí nén

Thường đóng

Van mở khi khí nén được cung cấp và trở về vị trí đóng thông qua lực lò xo khi không khí áp lực được loại bỏ. Cấu hình này có thể được sử dụng khi quy trình yêu cầu cách ly luồng tự động khi mất dữ liệu cung cấp khí nén.

Thường mở

Van đóng lại khi khí nén được cung cấp và trở về vị trí mở khi nguồn khí nén bị loại bỏ. Cấu hình này có thể được chọn khi ưu tiên duy trì quy trình xử lý khi xảy ra sự cố khí nén.

diễn xuất kép

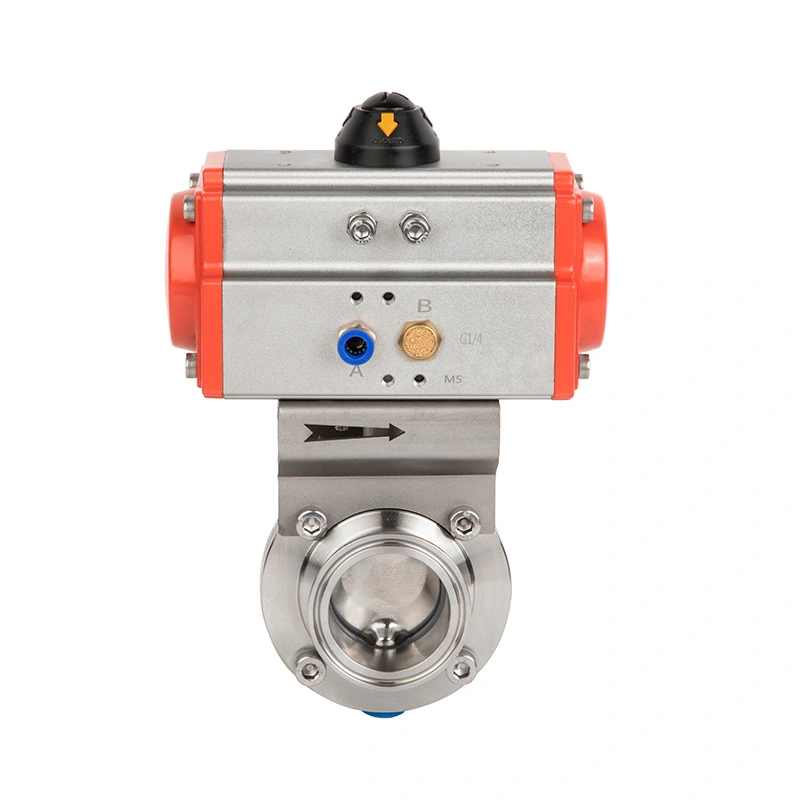

Khí nén điều khiển cả chuyển động đóng và mở. Cấu hình này cung cấp lực truyền động nhất quán trong cả hai hướng và phù hợp với các hệ thống sản xuất tự động có yêu cầu đạp xe thường xuyên.

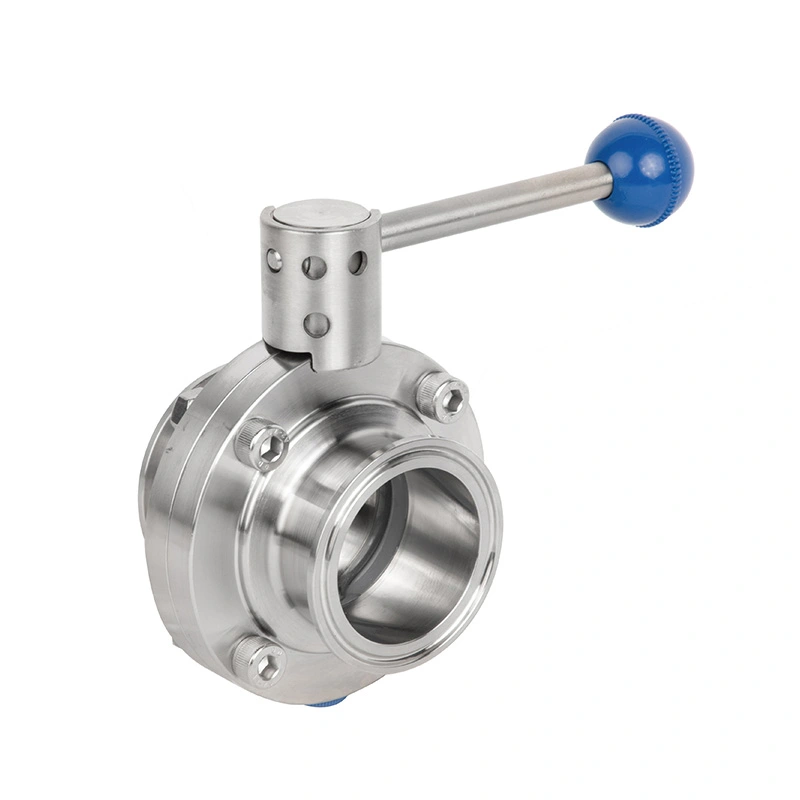

Vận hành thủ công

Có thể lắp đặt tay cầm khóa đa vị trí khi cần điều chỉnh lưu lượng cục bộ. Người vận hành có thể chọn các vị trí mở hoàn toàn, đóng hoàn toàn hoặc trung gian mà không cần hệ thống điều khiển bằng khí nén.

Cấu hình này hữu ích cho các phần của dây chuyền xử lý thỉnh thoảng yêu cầu can thiệp thủ công, điều chỉnh vận hành hoặc cách ly bảo trì.

Ứng dụng

Dược phẩm & Công nghệ sinh học

Van bướm 2 mảnh khí nén vệ sinh AVM có thể được sử dụng trong đường ống quy trình dược phẩm và công nghệ sinh học cho chuyển chất lỏng, chuẩn bị đệm, hệ thống phản ứng sinh học, dây chuyền xử lý vô trùng, hệ thống CIP và chất lỏng có độ tinh khiết cao xử lý. Cấu trúc tiếp xúc với sản phẩm bằng thép không gỉ và bề mặt hoàn thiện vệ sinh sẵn có phù hợp với các ứng dụng trong đó việc làm sạch và kiểm soát ô nhiễm là quan trọng.

Thực phẩm & Đồ uống

Các ứng dụng điển hình bao gồm chế biến sữa, sản xuất sữa và sữa chua, chế biến đồ uống, sản xuất nước trái cây, hệ thống nhà máy bia và chuyển giao thành phần thực phẩm. Vận hành bằng khí nén cho phép van được tích hợp vào hệ thống tự động dây truyền và xử lý.

Mỹ phẩm & Chăm sóc cá nhân

Van có thể được sử dụng để chế biến dầu gội, kem dưỡng da, kem và các sản phẩm dạng lỏng hoặc bán lỏng khác. vệ sinh việc xây dựng hỗ trợ việc vệ sinh thường xuyên và giúp giảm sự tích tụ sản phẩm trong đường ống xử lý.

Hệ thống xử lý sạch và hóa chất tinh khiết

Các ứng dụng bao gồm vận chuyển chất lỏng hóa học tốt, hệ thống tiện ích sạch, phân phối chất lỏng hợp vệ sinh và kiểm soát chất lỏng quy trình trong đó yêu cầu kết cấu thép không gỉ và vận hành tự động lặp lại.

Xây dựng sản phẩm

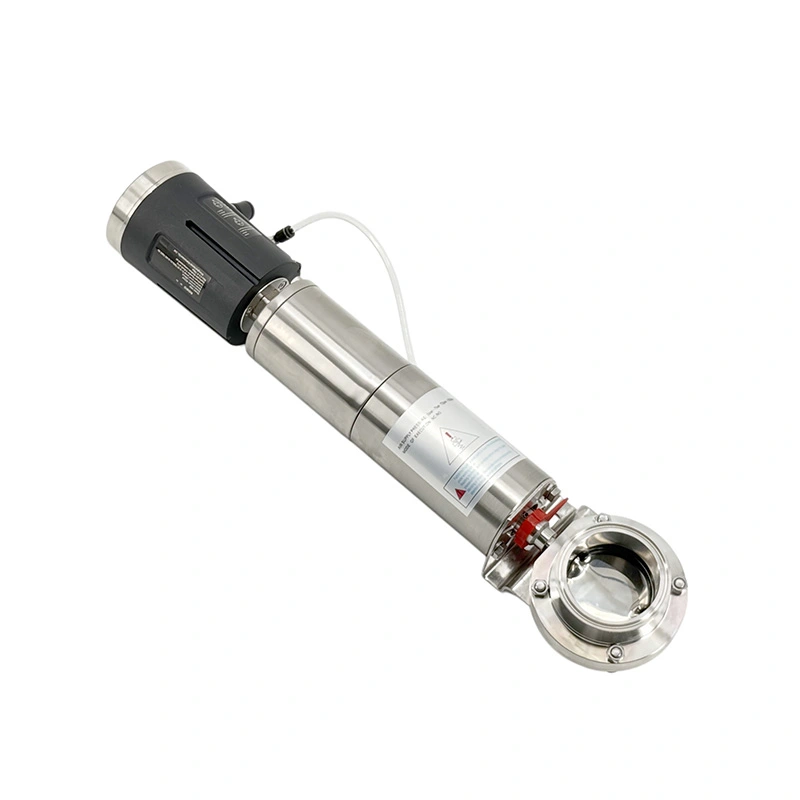

Các thành phần chính bao gồm thân van hai mảnh vệ sinh, đĩa thép không gỉ, trục van, vòng đệm đàn hồi hệ thống và thiết bị truyền động khí nén. Bộ điều khiển thông minh tùy chọn, van điện từ, cảm biến vị trí và NPN/PNP cảm biến vị trí giới hạn có thể được thêm vào theo yêu cầu tự động hóa của hệ thống xử lý.

Thông số kỹ thuật

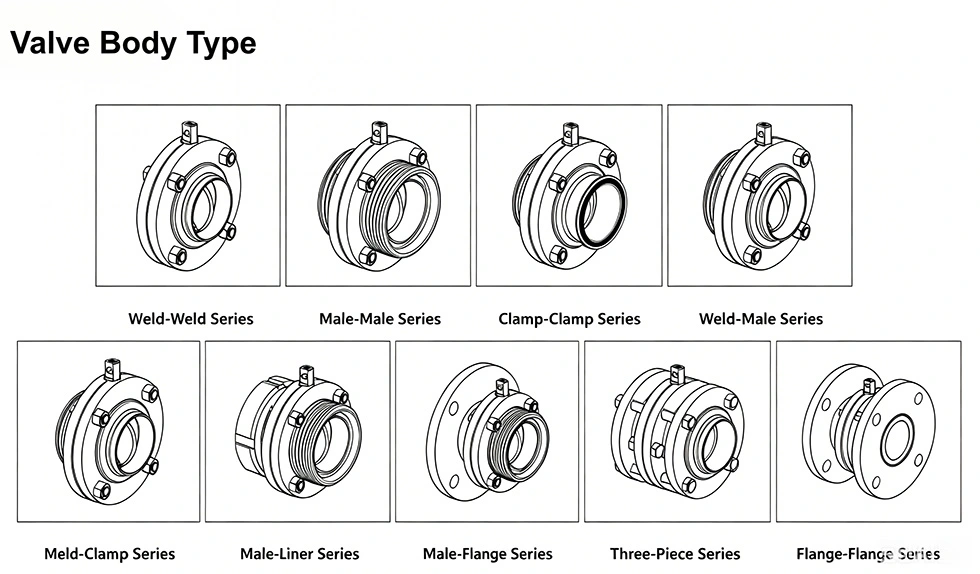

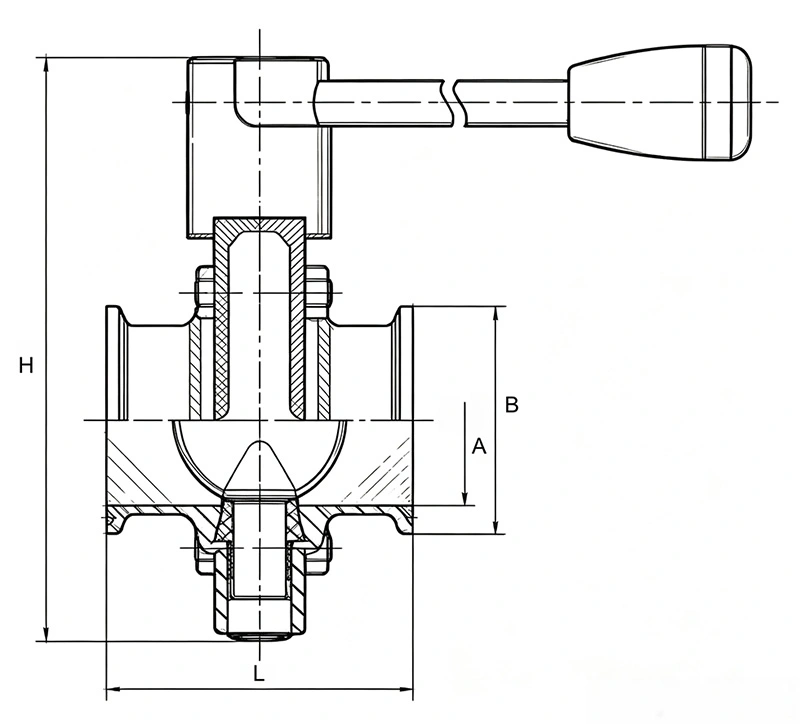

Kích thước Kích thước

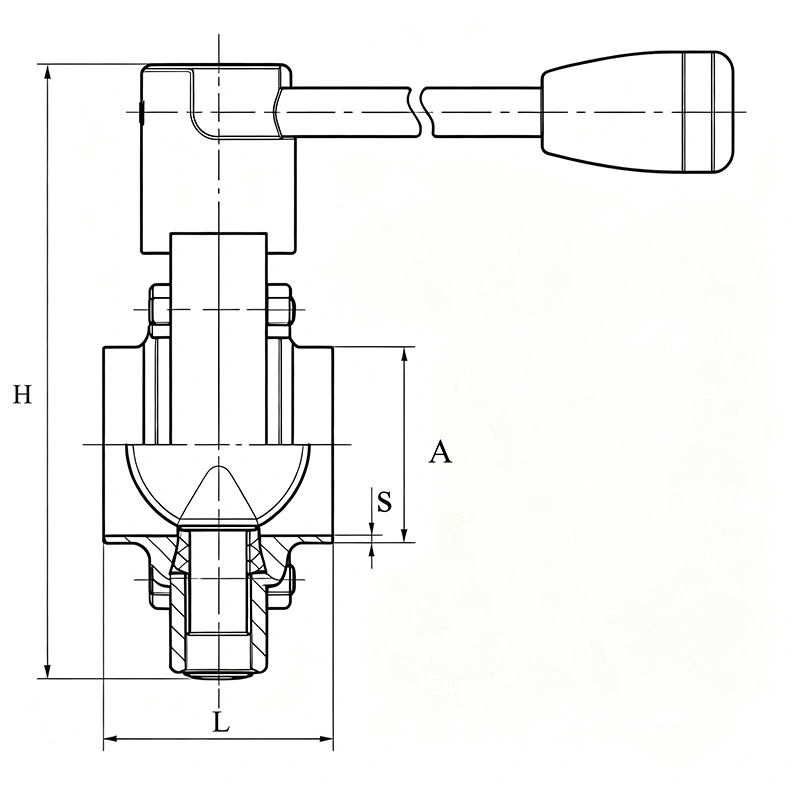

Loại kẹp có hướng dẫn sử dụng

Loại kẹp tiêu chuẩn DIN có hướng dẫn sử dụng

Loại hàn có hướng dẫn sử dụng

Loại hàn tiêu chuẩn DIN với hướng dẫn sử dụng

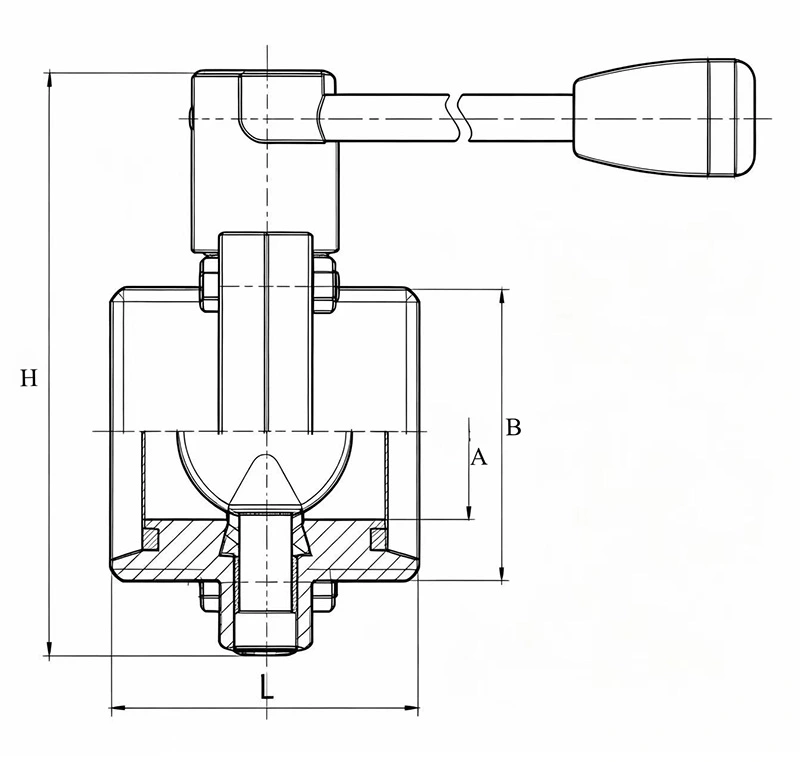

Loại ren có hướng dẫn sử dụng

Loại ren tiêu chuẩn DIN có hướng dẫn sử dụng

Loại ren tiêu chuẩn 3A có hướng dẫn sử dụng

Loại ren tiêu chuẩn RJT có hướng dẫn sử dụng

Loại ren tiêu chuẩn IDF có hướng dẫn sử dụng

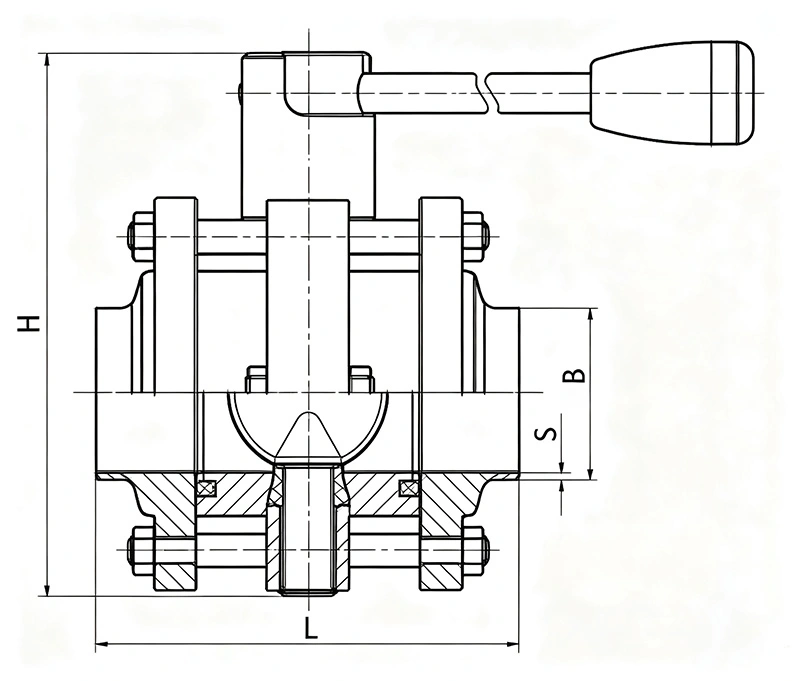

Loại ba mảnh có hướng dẫn sử dụng

Loại ba mảnh tiêu chuẩn DIN có hướng dẫn sử dụng

Cài đặt và lựa chọn

Khi lựa chọn van bướm khí nén vệ sinh AVM, người mua nên xác nhận kích thước đường ống, kết nối tiêu chuẩn, vật liệu tiếp xúc với sản phẩm, vật liệu bịt kín, áp suất vận hành, nhiệt độ, áp suất không khí điều khiển và chế độ truyền động cần thiết.

Đối với hệ thống CIP/SIP, vật liệu bịt kín được chọn phải được kiểm tra dựa trên các hóa chất, quy trình làm sạch thực tế. nhiệt độ và chu trình khử trùng. Đối với thiết bị tự động, cấu hình bộ truyền động và tùy chọn các phụ kiện điều khiển vị trí phải được chỉ định cùng với van.

Tiêu chuẩn kết nối cũng phải phù hợp với hệ thống đường ống vệ sinh hiện có. Chọn kết nối chính xác tại giai đoạn mua sắm giúp tránh phải bổ sung thêm bộ điều hợp hoặc sửa đổi đường ống trong quá trình lắp đặt.

Cân nhắc cài đặt và lựa chọn

Trước khi đặt hàng, nên chọn van theo kích thước đường ống, tiêu chuẩn kết nối, môi trường xử lý, áp suất làm việc, nhiệt độ vận hành, vật liệu bịt kín và chế độ vận hành khí nén cần thiết. Để tự động hệ thống, các phụ kiện điều khiển cần thiết cũng cần được xác nhận.

Đối với các ứng dụng vệ sinh sử dụng CIP hoặc SIP, vật liệu bịt kín và nhiệt độ khử trùng phải được kiểm tra theo chu trình làm sạch thực tế. Đối với lắp đặt bằng khí nén, áp suất không khí điều khiển từ 5–8 bar được chỉ định cho việc này loạt.

Tại sao cấu hình lại quan trọng

Sự khác biệt lựa chọn chính cho loại van này không chỉ đơn giản là kích thước van. Chế độ vận hành bằng khí nén, vệ sinh kết nối, vật liệu bịt kín và xử lý bề mặt có thể ảnh hưởng trực tiếp đến cách hoạt động của van trong toàn bộ hệ thống xử lý.

Ví dụ: một dòng dược phẩm có thể ưu tiên các bộ phận tiếp xúc với sản phẩm 316L, lựa chọn chất đàn hồi phù hợp, xử lý bề mặt hợp vệ sinh và khả năng tương thích CIP/SIP, trong khi dây chuyền chế biến thực phẩm có thể chú trọng nhiều hơn đến khả năng tương thích kết nối và đạp xe tự động thường xuyên. Chọn van theo quy trình hoàn chỉnh điều kiện giúp tránh việc thay thế hoặc sửa đổi không cần thiết sau khi lắp đặt.

Câu hỏi thường gặp

Thời gian sản xuất tiêu chuẩn là gì?

Thời gian sản xuất tiêu chuẩn của AVM thường là 2–4 tuần, tùy thuộc vào số lượng đặt hàng, thông số kỹ thuật của van, cấu hình kết nối và tính sẵn có của vật liệu. Lịch giao hàng cần được xác nhận trước khi đặt hàng, đặc biệt cho các yêu cầu khẩn cấp hoặc tùy chỉnh.

Những điều khoản thanh toán nào có sẵn?

Việc sắp xếp thanh toán tiêu chuẩn là đặt cọc 30% và số dư 70% trước khi giao hàng bằng T/T hoặc L/C. Các đơn hàng có giá trị nhỏ có thể yêu cầu thanh toán đầy đủ trước khi sản xuất. Các điều khoản cụ thể có thể được xác nhận theo đơn đặt hàng.

Van được đóng gói để xuất khẩu như thế nào?

Van được bảo vệ bằng bao bì phù hợp để vận chuyển quốc tế. Có thể sử dụng hộp giấy và hộp gỗ để giúp bảo vệ thân van bằng thép không gỉ, các đầu nối, bộ truyền động và các bộ phận khác trong quá trình xử lý và vận hành. lô hàng.

Van có thể được cung cấp kèm theo các phụ kiện điều khiển không?

Đúng. Tùy thuộc vào yêu cầu tự động hóa, van có thể được cấu hình bằng bộ điều khiển thông minh, điện từ van, cảm biến vị trí hoặc cảm biến vị trí giới hạn NPN/PNP. Các phụ kiện cần thiết phải được chỉ định khi đặt hàng.

Nên chọn vật liệu làm kín nào?

EPDM là vật liệu bịt kín tiêu chuẩn, trong khi FPM, silicone và NBR là những lựa chọn có sẵn. Việc lựa chọn phải dựa trên môi trường xử lý, nhiệt độ vận hành, hóa chất làm sạch và điều kiện khử trùng thay vì sử dụng cùng một vật liệu bịt kín cho mọi ứng dụng.
