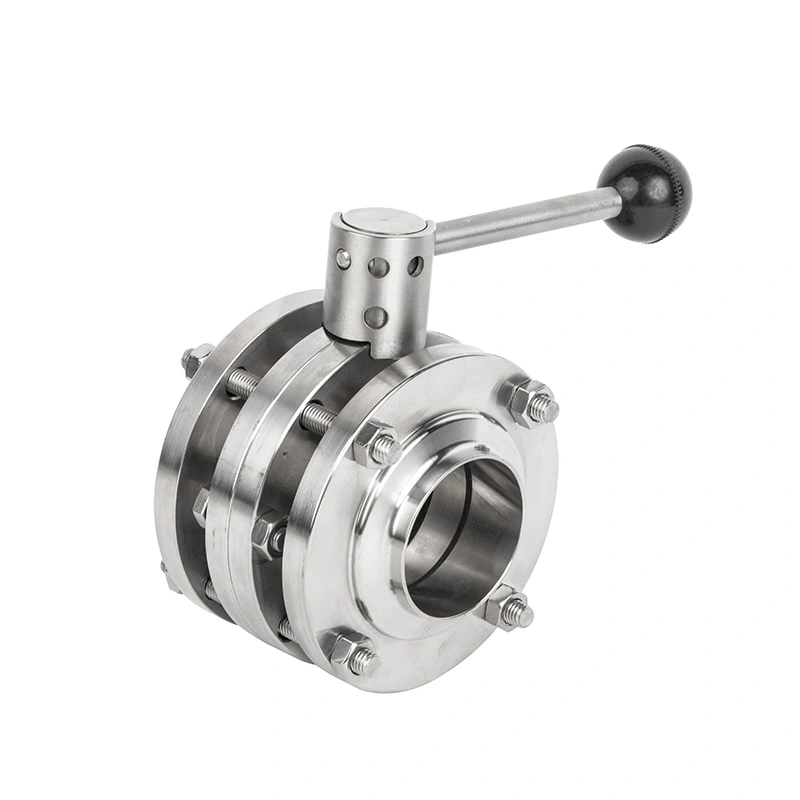

Van bướm 3 mảnh bằng thép không gỉ vệ sinh

Cấu trúc ba mảnh giúp truy cập thuận tiện vào Bướm 3 mảnh bằng thép không gỉ vệ sinh Thân van và các bộ phận bịt kín bên trong, rất hữu ích cho việc kiểm tra, làm sạch, thay thế phớt và công việc định kỳ bảo trì. Các tùy chọn kết nối vệ sinh và kết cấu bằng thép không gỉ giúp van phù hợp với môi trường sạch sẽ môi trường xử lý trong đó vệ sinh và hoạt động đáng tin cậy là quan trọng.

Van thường được sử dụng trong dược phẩm, công nghệ sinh học, thực phẩm và đồ uống, sữa, mỹ phẩm và các thiết bị vệ sinh khác hệ thống xử lý để chuyển chất lỏng, cách ly đường dây, thoát nước và điều chỉnh dòng chảy.

Tính năng sản phẩm

1. Cấu trúc ba mảnh để bảo trì dễ dàng hơn

Cấu trúc ba mảnh cho phép thân van và các bộ phận bên trong được tiếp cận thuận tiện hơn trong quá trình bảo trì. So với các cấu trúc khó tháo rời hơn, cấu hình này phù hợp với dây chuyền xử lý yêu cầu kiểm tra, làm sạch hoặc thay thế các bộ phận bịt kín thường xuyên.

2. Điều chỉnh luồng thủ công trực tiếp

Tay cầm khóa thủ công giúp điều khiển trực tiếp vị trí van mà không cần khí nén, dây điện hoặc thiết bị điều khiển bằng khí nén. Người vận hành có thể chọn mở hoàn toàn, đóng hoàn toàn hoặc trung gian các vị trí theo yêu cầu của quy trình.

3. Kết cấu thép không gỉ

Van được sản xuất bằng các bộ phận bằng thép không gỉ phù hợp cho các ứng dụng quy trình vệ sinh. Sự mịn màng Cấu trúc bên trong giúp giảm sự tích tụ vật liệu và hỗ trợ làm sạch dễ dàng hơn trong hệ thống đường ống vệ sinh.

4. Vận hành quay 90°

Van bướm 3 mảnh bằng thép không gỉ vệ sinh sử dụng cơ chế vận hành một phần tư vòng. Xoay tay cầm điều khiển đĩa bướm xoay khoảng 90°, cho phép người vận hành chuyển đổi giữa mở và đóng vị trí hoặc điều chỉnh dòng chảy ở vị trí trung gian.

5. Nhiều kết nối vệ sinh

AVM cung cấp các cấu hình kết nối khác nhau để phù hợp với nhiều cách bố trí đường ống khác nhau, bao gồm kẹp, hàn, kết nối ren và ba mảnh. Các tiêu chuẩn chiều khác nhau có thể được lựa chọn theo tiêu chuẩn hiện có đường ống xử lý.

Nguyên tắc làm việc

Van bướm thủ công điều khiển phương tiện xử lý thông qua chuyển động quay của đĩa bên trong.

Khi tay cầm quay đĩa sao cho thẳng hàng với đường ống thì van ở vị trí mở và cho phép các phương tiện truyền thông đi qua. Khi đĩa quay khỏi hướng dòng chảy, diện tích dòng chảy có sẵn giảm và dòng chảy có thể được điều chỉnh. Khi đĩa đạt đến vị trí đóng, nó sẽ ép vào lớp đệm kín cấu trúc để cách ly đường ống.

Cơ cấu khóa giúp duy trì vị trí đã chọn trong quá trình vận hành, giảm thiểu chuyển động ngoài ý muốn do rung động hoặc điều kiện quá trình bình thường.

Vận hành thủ công

Phiên bản thủ công đặc biệt phù hợp với các dây chuyền xử lý nơi người vận hành cần truy cập trực tiếp vào van và hoạt động tự động là không cần thiết.

Tay cầm có thể được sử dụng để cách ly trong quá trình bảo trì thiết bị, điều chỉnh quy trình, làm sạch, xả nước hoặc đường dây chuyển đổi. Vì van không yêu cầu nguồn cung cấp khí nén bên ngoài nên việc lắp đặt nó tương đối phức tạp. đơn giản và có thể giảm số lượng các bộ phận phụ trợ xung quanh đường ống.

Đối với cơ sở có nhiều van vệ sinh riêng lẻ, cấu hình thủ công cũng có thể được sử dụng ở những vị trí có hoạt động từ xa thường xuyên là không cần thiết.

Ứng dụng

1. Dược phẩm & Công nghệ sinh học

Van có thể được lắp đặt trong đường truyền chất lỏng dược phẩm, hệ thống chuẩn bị đệm, thiết bị xử lý sinh học, đường ống quy trình vô trùng, hệ thống chất lỏng có độ tinh khiết cao và đường dây tiện ích sạch, nơi vận hành hợp vệ sinh và đáng tin cậy cần phải cách ly thủ công.

2. Thực phẩm và đồ uống

Các ứng dụng điển hình bao gồm chế biến sữa, sản xuất sữa và sữa chua, sản xuất đồ uống, chế biến nước trái cây, chuyển thành phần thực phẩm, hệ thống nhà máy bia và đường ống chế biến thực phẩm lỏng.

3. Mỹ phẩm & Chăm sóc cá nhân

Van thích hợp cho hệ thống chuyển sản phẩm dạng lỏng và bán lỏng dùng cho dầu gội, kem dưỡng da, kem, mỹ phẩm thành phần và các sản phẩm chăm sóc cá nhân khác.

4. Hệ thống xử lý và tiện ích vệ sinh

Nó cũng có thể được sử dụng trong đường nước vệ sinh, hệ thống làm sạch, thiết bị xử lý, thiết bị lưu trữ và vận chuyển, và các ứng dụng đường ống vệ sinh khác yêu cầu kiểm soát dòng chảy hoặc tắt bằng tay.

Xây dựng sản phẩm

Van bao gồm thân van ba mảnh bằng thép không gỉ, đĩa bướm, trục van, các bộ phận làm kín và tay cầm khóa bằng tay. Cấu trúc thân mô-đun cho phép tiếp cận các bộ phận van bên trong để kiểm tra và bảo trì.

Các cấu hình kết nối khác nhau có thể được lựa chọn theo thiết kế đường ống, bao gồm kẹp, hàn, kết nối vệ sinh có ren và ba mảnh.

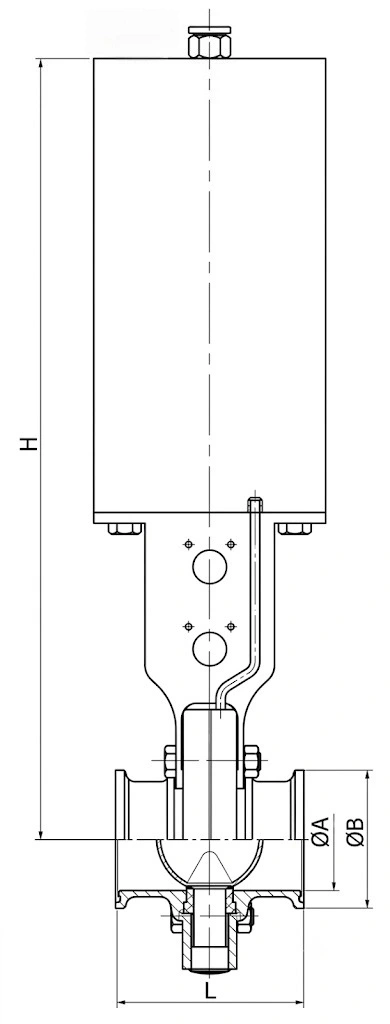

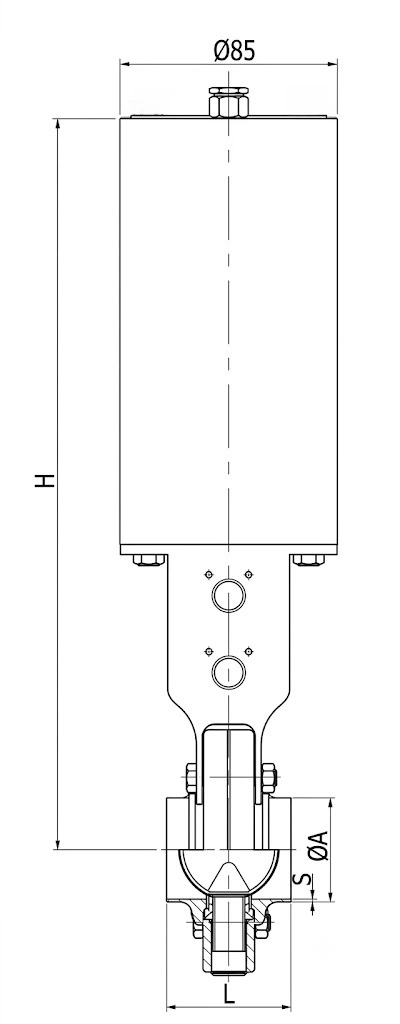

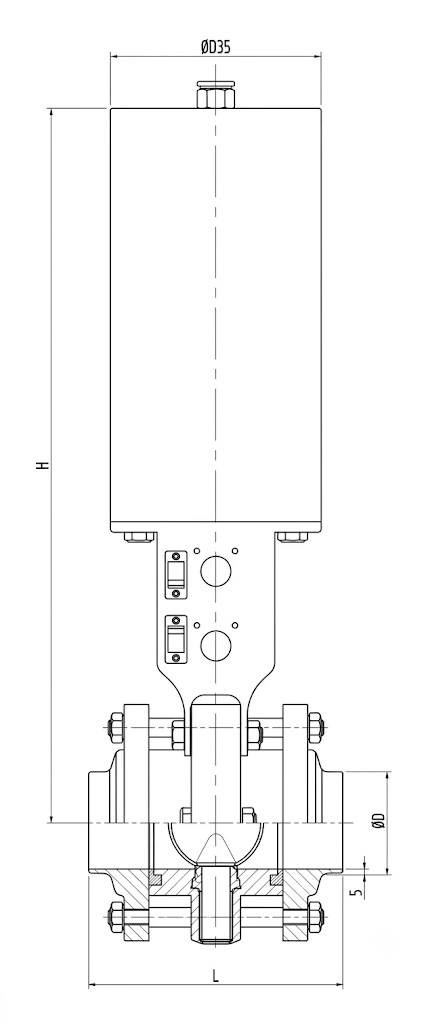

Thông số kỹ thuật

Loại kẹp có hướng dẫn sử dụng

Loại kẹp tiêu chuẩn DIN có hướng dẫn sử dụng

Loại hàn có hướng dẫn sử dụng

Loại hàn tiêu chuẩn DIN với hướng dẫn sử dụng

Loại ren có hướng dẫn sử dụng

Loại ba mảnh có hướng dẫn sử dụng

Thuận lợi

Van bướm 3 mảnh bằng thép không gỉ vệ sinh AVM kết hợp hoạt động cơ học trực tiếp với xây dựng ba mảnh có thể truy cập bảo trì. Nó phù hợp cho đường ống vệ sinh nơi người vận hành yêu cầu định vị van đơn giản, cách ly đáng tin cậy và truy cập thuận tiện vào các bộ phận bên trong.

Các cấu hình kẹp, hàn, ren và ba mảnh có sẵn mang lại sự linh hoạt khi khớp với các cấu hình hiện có hệ thống đường ống vệ sinh. Phương pháp vận hành thủ công của nó cũng loại bỏ nhu cầu sử dụng khí nén và khí nén. điều khiển các phụ kiện tại các điểm lắp đặt nơi không cần vận hành tự động.

Câu hỏi thường gặp

Thời gian sản xuất tiêu chuẩn là gì?

Thời gian sản xuất tiêu chuẩn là 2–4 tuần. Tiến độ thực tế phụ thuộc vào số lượng đặt hàng, thông số kỹ thuật của van, loại kết nối và tính sẵn có của vật liệu. Những yêu cầu khẩn cấp cần được xác nhận với AVM trước khi đặt hàng.

Những điều khoản thanh toán nào có sẵn?

Điều khoản thanh toán tiêu chuẩn là đặt cọc 30%, 70% còn lại được thanh toán trước khi giao hàng bằng T/T hoặc L/C. Giá trị nhỏ đơn đặt hàng có thể yêu cầu thanh toán đầy đủ trước khi sản xuất.

Van được đóng gói để xuất khẩu như thế nào?

Van được đóng gói an toàn trong hộp giấy và gỗ phù hợp để vận chuyển quốc tế. Việc đóng gói giúp bảo vệ thân bằng thép không gỉ, các đầu nối, tay cầm và các bộ phận bịt kín trong quá trình xử lý và vận chuyển.
