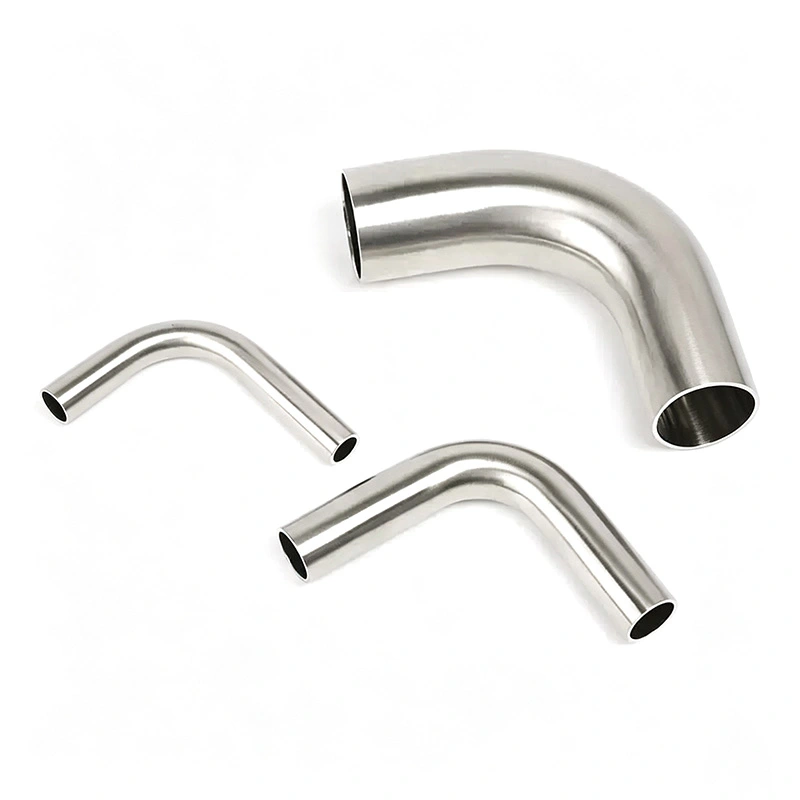

Khuỷu tay và ống vệ sinh BPE 90° bằng thép không gỉ phù hợp cho các hệ thống xử lý trong dược phẩm sinh học, công nghệ sinh học, dược phẩm, thực phẩm và đồ uống, sữa, chất bán dẫn, mỹ phẩm và các sản phẩm có độ tinh khiết cao khác các ngành công nghiệp. Nó có thể được cung cấp cho các ứng dụng yêu cầu tiêu chuẩn vệ sinh ASME BPE, 3-A, EHEDG và liên quan đến FDA yêu cầu, tùy thuộc vào vật liệu, lớp hoàn thiện, cấu hình và tài liệu hiện hành đã chọn.
AVM cung cấp các cấu hình 45°, 90° và 180°, với các tùy chọn kết nối mối hàn đối đầu và Tri-Clamp cho các tùy chọn khác nhau. bố trí đường ống vệ sinh.
Khuỷu tay bằng thép không gỉ vệ sinh AVM có sẵn ở các cấu hình 45°, 90° và 180°. Tùy chọn 45° được sử dụng khi cần phải thay đổi dần dần hướng đường ống, trong khi khuỷu tay 90° phù hợp với đường ống vuông góc kết nối. Uốn cong trở lại 180° cho phép đường ống đảo hướng trong một bố cục quy trình nhỏ gọn.
Khuỷu 90° có sẵn ở cấu hình bán kính ngắn 1,0D và bán kính dài 1,5D, cho phép các kỹ sư lựa chọn hình học phù hợp theo không gian lắp đặt sẵn có và yêu cầu về đường ống.
Phụ kiện có sẵn với các kết nối hàn đối đầu và Tri-Kẹp. Kết nối hàn đối đầu mang lại sự vệ sinh lâu dài cho đường ống quy trình cố định, trong khi kết nối Tri-Clamp cho phép lắp đặt, tháo gỡ, kiểm tra và vận hành nhanh hơn bảo trì.
Lựa chọn kết nối phải dựa trên hệ thống ống hiện có, tiêu chuẩn đường ống hiện hành, phương pháp lắp đặt, và yêu cầu bảo trì.
Hệ thống ống và khuỷu tay vệ sinh bao gồm các kích cỡ ống OD 1/2" đến 6". Phạm vi này cho phép các phụ kiện được tích hợp vào các cấu hình đường ống xử lý khác nhau, từ các đường ống có độ tinh khiết cao nhỏ hơn đến các hệ thống truyền chất lỏng lớn hơn.
Khuỷu tay vệ sinh AVM được sản xuất từ thép không gỉ ASTM A270 TP304L hoặc TP316L. TP304L phù hợp với nhiều người các ứng dụng xử lý vệ sinh nói chung, trong khi TP316L cung cấp khả năng chống ăn mòn được cải thiện cho các yêu cầu khắt khe hơn môi trường xử lý và các ứng dụng có độ tinh khiết cao.
Việc lựa chọn vật liệu nên xem xét môi trường xử lý, nhiệt độ, điều kiện ăn mòn, độ sạch các yêu cầu và thông số kỹ thuật hiện hành của dự án.
Lỗ khoan bên trong được sản xuất với bề mặt nhẵn được thiết kế để giảm lưu giữ sản phẩm và mang lại sự sạch sẽ hơn đường dẫn dòng chảy. Tùy chọn đánh bóng cơ học tiêu chuẩn đạt Ra ≤ 0,51 μm (20 μin), trong khi các phiên bản đánh bóng bằng điện có thể đạt Ra 0,38 μm (15 μin).
Việc hoàn thiện bề mặt được kiểm soát đặc biệt quan trọng trong các ứng dụng có sản phẩm còn sót lại, vi sinh vật nhiễm bẩn hoặc khó làm sạch có thể ảnh hưởng đến chất lượng sản xuất.
Cấu trúc bên trong được thiết kế để giảm thiểu các kẽ hở và các khu vực mà vật liệu xử lý có thể tồn tại sau khi xả hết. Cái này hỗ trợ làm sạch hiệu quả hơn và giúp giảm vật liệu còn sót lại trong quá trình chuyển đổi quy trình.
Thiết kế này phù hợp với các hệ thống sử dụng quy trình CIP và SIP, tùy thuộc vào cấu hình hệ thống hoàn chỉnh và điều kiện hoạt động.
Khuỷu tay và ống vệ sinh BPE 90° bằng thép không gỉ được thiết kế cho các ứng dụng đường ống xử lý có độ tinh khiết cao với tham khảo các yêu cầu của ASME BPE. Lựa chọn vật liệu, hoàn thiện bề mặt, kích thước, kết nối và chế tạo các yêu cầu có thể được xác định theo yêu cầu của dự án.
Thiết kế hợp vệ sinh phù hợp với các hệ thống xử lý hợp vệ sinh có nguyên tắc thiết kế hợp vệ sinh 3-A và EHEDG. được yêu cầu. Bề mặt bên trong nhẵn, giảm khả năng giữ sản phẩm và các ứng dụng hỗ trợ xây dựng có khả năng thoát nước ở những nơi khả năng làm sạch và kiểm soát ô nhiễm là rất quan trọng.
Phụ kiện có thể được cấu hình cho các ứng dụng yêu cầu tuân thủ vật liệu liên quan đến FDA, tùy theo yêu cầu đã chọn vật liệu bịt kín, vật liệu tiếp xúc với sản phẩm và tài liệu hiện hành. Người mua nên chỉ định FDA yêu cầu tài liệu hoặc yêu cầu tuân thủ trước khi đặt hàng.
Đối với các dự án yêu cầu chứng nhận chính thức hoặc tài liệu tuân thủ cụ thể, AVM có thể xác nhận tiêu chuẩn ASME hiện hành Các yêu cầu liên quan đến BPE, 3-A, EHEDG và FDA theo cấu hình sản phẩm thực tế.
Khuỷu tay vệ sinh được sử dụng trong đường ống quy trình có độ tinh khiết cao để sản xuất dược phẩm và dược phẩm sinh học, bao gồm chuyển chất lỏng, hệ thống pha chế, phân phối nước tinh khiết, kết nối thiết bị xử lý và các hệ thống khác ứng dụng vệ sinh.
Các ứng dụng điển hình bao gồm hệ thống lên men, đường ống lò phản ứng sinh học, phân phối chất lỏng sạch, bình xử lý, hệ thống lấy mẫu và các thiết bị công nghệ sinh học khác trong đó việc kiểm soát ô nhiễm là quan trọng.
Phụ kiện có thể được lắp đặt trong đường ống vệ sinh cho sữa, nước giải khát, thực phẩm lỏng, nước trái cây, sản xuất bia và các loại khác hệ thống chế biến thực phẩm đòi hỏi phải có bề mặt nhẵn và làm sạch hiệu quả.
Khuỷu tay phù hợp với đường ống chất lỏng có độ tinh khiết cao trong các ứng dụng liên quan đến chất bán dẫn nơi bề mặt được kiểm soát độ hoàn thiện, chất lượng vật liệu thép không gỉ và đường dẫn dòng chảy có độ lưu giữ thấp là rất quan trọng.
Phụ kiện này cũng có thể được sử dụng trong các hệ thống tiện ích sạch và chất lỏng có độ tinh khiết cao, nơi có các kết nối hợp vệ sinh và được kiểm soát. bề mặt bên trong được yêu cầu.
| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Khuỷu tay và ống BPE bằng thép không gỉ vệ sinh |
| góc khuỷu tay | 45°, 90°, 180° |
| Bán kính 90° | Bán kính ngắn 1,0D / Bán kính dài 1,5D |
| Vật liệu | ASTM A270 TP304L / TP316L |
| Tiêu chuẩn | ASME BPE |
| Yêu cầu vệ sinh | Các yêu cầu liên quan đến 3-A / EHEDG / FDA |
| Sự liên quan | Mối hàn đối đầu / Kẹp ba |
| Kích thước ống | Đường kính 1/2"–6" |
| Hoàn thiện bề mặt cơ khí | Ra 0,51 μm (20 μin) |
| Bề mặt được đánh bóng bằng điện | Ra 0,38 μm (15 μin) |
| Thiết kế nội thất | Lỗ khoan mịn / Có thể thoát nước hoàn toàn |
| Lưu giữ sản phẩm | Giảm thiểu |
| Vệ sinh | Tương thích CIP |
| Khử trùng | Tương thích SIP |
| Ứng dụng điển hình | Dược phẩm, Công nghệ sinh học, Thực phẩm & Đồ uống, Chất bán dẫn, Mỹ phẩm |
Người mua nên chọn TP304L hoặc TP316L tùy theo môi trường xử lý và điều kiện ăn mòn. Đối với yêu cầu cao hơn các ứng dụng có độ tinh khiết cao hoặc ăn mòn, TP316L thường được xem xét khi khả năng chống ăn mòn được tăng cường được yêu cầu.
Ống OD phải phù hợp với hệ thống đường ống quy trình hiện có. Người mua nên xác nhận kích thước yêu cầu trước khi đặt hàng tránh các vấn đề cài đặt hoặc phụ kiện chuyển tiếp bổ sung.
Mối hàn đối đầu và mối nối Tri-Kẹp phục vụ các yêu cầu lắp đặt khác nhau. Mối hàn đối đầu phù hợp cho vĩnh viễn hệ thống đường ống, trong khi Tri-Clamp thuận tiện hơn khi thiết bị cần được ngắt kết nối thường xuyên để kiểm tra hoặc bảo trì.
Bề mặt hoàn thiện phải được lựa chọn theo yêu cầu về độ sạch thực tế của quy trình. Cơ khí đánh bóng có thể đáp ứng nhiều ứng dụng vệ sinh, trong khi đánh bóng điện phù hợp với các dự án yêu cầu chi phí thấp hơn. độ nhám bề mặt và tăng cường điều kiện bề mặt có độ tinh khiết cao.
Đối với các dự án dược phẩm, công nghệ sinh học, chất bán dẫn và các dự án được quản lý khác, người mua nên xác nhận xem liệu dự án yêu cầu tuân thủ ASME BPE, 3-A, EHEDG, liên quan đến FDA, chứng chỉ vật liệu hoặc kiểm tra cụ thể tài liệu trước khi sản xuất.
AVM cung cấp Ống và khuỷu 90° BPE bằng thép không gỉ vệ sinh cho các hệ thống đường ống xử lý hợp vệ sinh và có độ tinh khiết cao. Sản phẩm có thể được cấu hình theo cấp vật liệu, góc, bán kính, kích thước ống, loại kết nối, bề mặt hoàn thiện, và các yêu cầu vệ sinh hiện hành.
Đối với các dự án có yêu cầu nghiêm ngặt về tài liệu, AVM có thể xác nhận các tài liệu tuân thủ và tài liệu áp dụng theo cấu hình sản phẩm cuối cùng. Điều này cho phép người mua xác định các yêu cầu kỹ thuật trước khi sản xuất thay vì sửa đổi đặc điểm kỹ thuật đường ống sau khi giao hàng.
Khuỷu tay và ống vệ sinh bằng thép không gỉ BPE 90° bằng thép không gỉ AVM có sẵn bằng thép không gỉ ASTM A270 TP304L và TP316L. TP304L phù hợp cho các ứng dụng vệ sinh thông thường, trong khi TP316L được ưu tiên cho các ứng dụng yêu cầu cao hơn. chống ăn mòn hoặc các điều kiện xử lý có độ tinh khiết cao đòi hỏi khắt khe hơn.
Khuỷu tay vệ sinh có sẵn với bề mặt bên trong được đánh bóng cơ học hoặc điện hóa. Đánh bóng cơ khí có thể đạt Ra 0,51 μm (20 μin), trong khi đánh bóng bằng điện có thể đạt Ra 0,38 μm (15 μin). Kết thúc thích hợp có thể được lựa chọn theo yêu cầu về độ sạch và độ nhám bề mặt của hệ thống xử lý.
AVM cung cấp khuỷu tay và ống BPE vệ sinh với kích cỡ từ 1/2" đến 6" OD. Người mua nên xác nhận ống yêu cầu đường kính ngoài và tiêu chuẩn kích thước áp dụng để đảm bảo khả năng tương thích với đường ống vệ sinh hiện có hệ thống.
Đúng. Khuỷu tay vệ sinh 90° có sẵn ở cấu hình bán kính ngắn 1,0D và bán kính dài 1,5D. Thích hợp bán kính có thể được lựa chọn theo cách bố trí đường ống, không gian lắp đặt có sẵn và yêu cầu quy trình.
Sản phẩm có sẵn với các kết nối hàn đối đầu và Tri-Kẹp. Kết nối hàn đối đầu thích hợp cho vĩnh viễn đường ống hợp vệ sinh, trong khi kết nối Tri-Clamp giúp lắp đặt, tháo gỡ, kiểm tra và bảo trì dễ dàng hơn.
