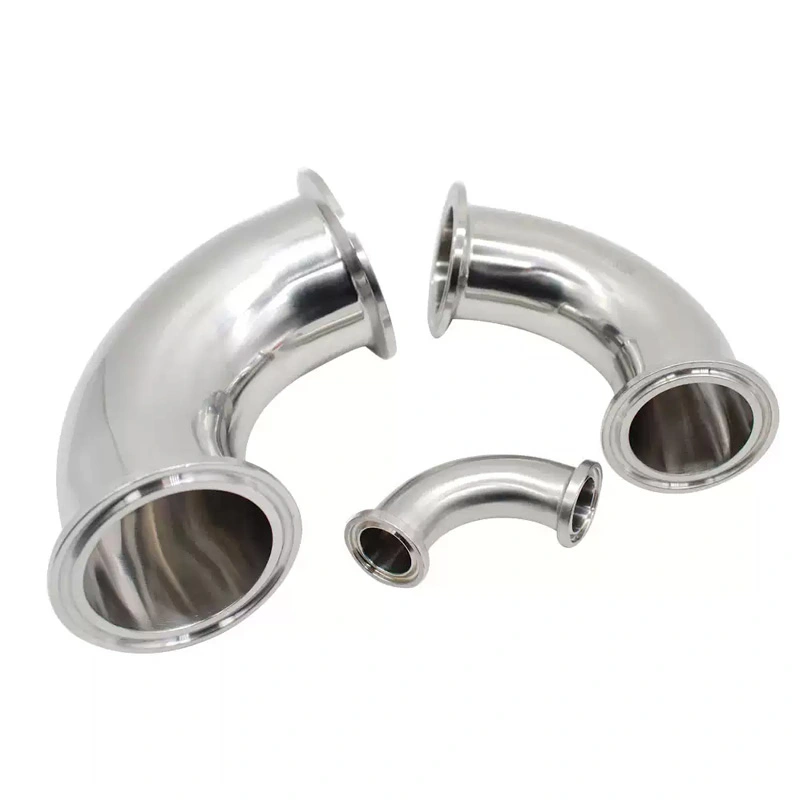

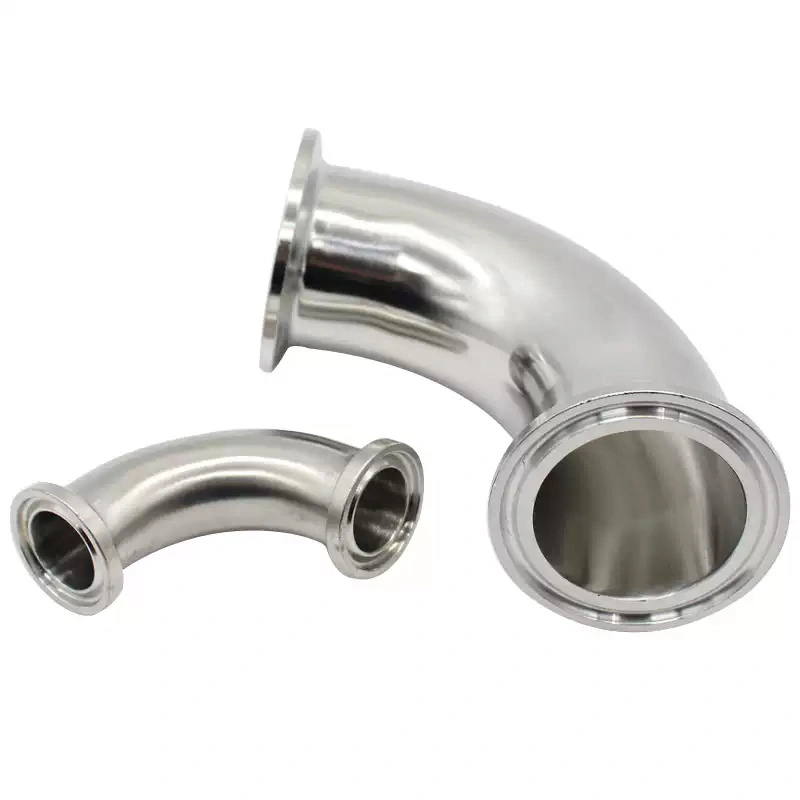

Dựa trên các phụ kiện hợp vệ sinh DIN 11852 và dòng ống DIN 11850, dòng sản phẩm Ống và Khuỷu tay DIN bằng thép không gỉ hợp vệ sinh bao gồm khuỷu tay 45°, khuỷu tay 90° và uốn cong trở lại 180°, với mối hàn đối đầu, kẹp DIN và kết nối ren DIN tùy chọn. Lỗ khoan bên trong nhẵn giúp giảm tích tụ sản phẩm và hỗ trợ làm sạch và thoát nước hiệu quả trong quá trình vận hành quy trình thông thường.
Đối với các hệ thống yêu cầu độ sạch bề mặt cao hơn, đánh bóng bằng điện có sẵn để đạt được bề mặt hoàn thiện bên trong của Ra ≤ 0,4 μm. Các phụ kiện cũng có thể được tích hợp vào hệ thống đường ống tương thích CIP/SIP theo yêu cầu của yêu cầu của quá trình cài đặt hoàn chỉnh.
Dòng sản phẩm ống khuỷu và ống hợp vệ sinh AVM tuân theo các yêu cầu về kích thước DIN để hỗ trợ lắp đặt nhất quán với các thành phần đường ống vệ sinh tương thích. Các phụ kiện DIN 11852 có thể được kết hợp với dòng ống DIN 11850, giúp người mua đơn giản hóa việc lựa chọn thành phần khi thiết kế hoặc mở rộng đường ống xử lý vệ sinh.
SUS304 / 1.4301 phù hợp cho các ứng dụng vệ sinh chung nơi có khả năng chống ăn mòn tốt và cơ khí hiệu suất được yêu cầu. SUS316L / 1.4404 mang lại khả năng chống ăn mòn cao hơn và phù hợp hơn cho môi trường quy trình dược phẩm, công nghệ sinh học, độ tinh khiết cao và yêu cầu về mặt hóa học.
Bố trí đường ống khác nhau yêu cầu cấu hình lắp khác nhau. AVM cung cấp khuỷu tay 45° để định hướng dần dần thay đổi, khuỷu 90° để định tuyến góc vuông tiêu chuẩn và uốn cong 180° cho đường ống hình chữ U nhỏ gọn sắp xếp.
Các tùy chọn kết nối bao gồm mối hàn đối đầu, kẹp DIN và kết nối ren DIN, cho phép lựa chọn phụ kiện theo phương pháp lắp đặt, yêu cầu bảo trì và cấu hình đường ống hiện có.
Tình trạng bề mặt bên trong của thiết bị vệ sinh ảnh hưởng trực tiếp đến hiệu quả làm sạch và khả năng giữ sản phẩm. AVM Khuỷu tay và ống DIN bằng thép không gỉ hợp vệ sinh sử dụng lỗ khoan bên trong nhẵn để giảm thiểu những bất thường trên bề mặt ở những nơi phương tiện xử lý có thể tích lũy.
Độ hoàn thiện bề mặt tiêu chuẩn là Ra ≤ 0,8 μm, trong khi đánh bóng bằng điện có thể mang lại độ hoàn thiện bên trong Ra ≤ 0,4 μm khi cần có bề mặt mịn hơn.
Cấu trúc không gian chết thấp giúp làm sạch và thoát nước dễ dàng hơn và có thể được sử dụng trong các hệ thống xử lý kết hợp các thủ tục CIP và SIP. Các điều kiện làm sạch và khử trùng thực tế phải được đánh giá theo đến hệ thống đường ống hoàn chỉnh và phương tiện xử lý.
| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Khuỷu tay và ống DIN bằng thép không gỉ hợp vệ sinh |
| Tiêu chuẩn lắp đặt | DIN 11852 |
| Tiêu chuẩn ống | DIN 11850 |
| Vật liệu | SUS304/1.4301, SUS316L/1.4404 |
| Các góc có sẵn | 45°, 90°, 180° |
| Bán kính uốn cong | Bán kính dài 1,5D |
| Các kiểu kết nối | Mối hàn đối đầu, Kẹp DIN, Kết nối ren DIN |
| Kích thước ống | DN10 – DN200 |
| Bề mặt hoàn thiện tiêu chuẩn | Ra ≤ 0,8 m |
| Bề mặt được đánh bóng bằng điện | Ra ≤ 0,4 μm Tùy chọn |
| Thiết kế nội thất | Lỗ khoan bên trong mịn |
| Vệ sinh | Tương thích CIP/SIP |
| Ứng dụng | Hệ thống đường ống vệ sinh và có độ tinh khiết cao |
Các phụ kiện phù hợp với đường ống vệ sinh dùng cho sữa, đồ uống, nguyên liệu thực phẩm lỏng, nước sốt và các loại khác chất lỏng xử lý. Bề mặt bên trong nhẵn giúp giảm khả năng lưu giữ vật liệu và đơn giản hóa việc vệ sinh định kỳ.
Cấu trúc SUS316L và đánh bóng điện tùy chọn làm cho các phụ kiện phù hợp với đường ống xử lý có độ sạch cao được sử dụng trong các cơ sở dược phẩm và công nghệ sinh học. Chúng có thể được tích hợp vào các dây chuyền xử lý được kiểm soát điều kiện bề mặt và làm sạch CIP/SIP là bắt buộc.
Khuỷu tay và ống DIN bằng thép không gỉ hợp vệ sinh có thể được sử dụng để chế biến sữa, xử lý kem, sản xuất sữa chua và các ứng dụng sữa khác yêu cầu kết nối hợp vệ sinh và khả năng chống ăn mòn đáng tin cậy.
Các phụ kiện này cũng có thể được sử dụng trong quy trình sạch và hệ thống đường ống có độ tinh khiết cao, nơi độ giữ sản phẩm thấp, đường ống trơn tru. bề mặt bên trong và khả năng tương thích kích thước nhất quán là tiêu chí lựa chọn quan trọng.
Lựa chọn khuỷu tay và ống thích hợp phải tính đến đường kính ống, góc uốn, loại kết nối, vật liệu cấp độ và độ hoàn thiện bề mặt cần thiết. Phụ kiện được chọn phải phù hợp với kích thước và tiêu chuẩn kết nối của đường ống vệ sinh hiện có.
Đối với việc lắp đặt hàn, phải sử dụng quy trình hàn hợp vệ sinh thích hợp để duy trì tính toàn vẹn và độ sạch của đường dẫn dòng chảy bên trong. Đối với các kết nối kẹp, nên chọn các miếng đệm và kẹp tương thích theo các điều kiện của quá trình.
Trong quá trình bảo trì, bề mặt bên trong phải được kiểm tra xem có vết trầy xước, ăn mòn, cặn hoặc các tình trạng khác không điều đó có thể ảnh hưởng đến hiệu quả vệ sinh. Quy trình làm sạch phải được thiết lập theo phương tiện thực tế và yêu cầu của quá trình.
Đối với các dự án yêu cầu tiêu chuẩn vệ sinh được công nhận, AVM có thể cung cấp tài liệu và cấu hình sản phẩm theo yêu cầu ứng dụng của khách hàng. Có thể xem xét các yêu cầu 3-A, EHEDG và liên quan đến FDA khi lựa chọn vật liệu, hoàn thiện bề mặt, các bộ phận bịt kín và cấu hình đường ống vệ sinh tổng thể.
Tài liệu chứng nhận hoặc tuân thủ phải được xác nhận bằng AVM theo mẫu sản phẩm cụ thể, các yêu cầu về vật liệu, độ hoàn thiện và thứ tự thay vì được giả định cho mọi cấu hình.
| Yêu cầu của người mua | Cấu hình đề xuất |
| Đường ống vệ sinh chung | SUS304 / 1.4301 |
| Khả năng chống ăn mòn cao hơn | SUS316L / 1.4404 |
| Chế biến hợp vệ sinh tiêu chuẩn | Ra ≤ 0,8 m |
| Độ sạch bề mặt cao hơn | Đánh bóng bằng điện, Ra ≤ 0,4 μm |
| Lắp đặt đường ống cố định | Mối hàn mông |
| Dễ dàng tháo gỡ và bảo trì | Kẹp DIN |
| Kết nối vệ sinh có ren | Kết nối ren DIN |
| Thay đổi hướng đường ống 90° | Khuỷu tay 90° |
| Thay đổi hướng dần dần | Khuỷu tay 45° |
| Định tuyến trở lại nhỏ gọn | Uốn cong trở lại 180° |
Khi mua khuỷu tay và ống vệ sinh, khả năng tương thích về kích thước cũng quan trọng như việc lựa chọn vật liệu. DIN 11852 cung cấp thông số kỹ thuật lắp đặt, trong khi DIN 11850 xác định dòng ống vệ sinh tương ứng.
Việc sử dụng các thành phần DIN tương thích giúp giảm bớt các vấn đề lắp đặt do không khớp kích thước và làm cho nó dễ dàng hơn. đội kỹ thuật dễ dàng cấu hình hệ thống đường ống vệ sinh hơn. Đối với các dự án thay thế, người mua nên xác nhận kích thước ống hiện có và yêu cầu kết nối trước khi đặt hàng.
AVM hỗ trợ các dự án đường ống vệ sinh với các loại vật liệu, kích thước, góc, phương pháp kết nối và bề mặt khác nhau. yêu cầu hoàn thiện. Người mua có thể cung cấp kích thước DN yêu cầu, loại vật liệu, góc khuỷu, loại kết nối, bề mặt hoàn thiện và ứng dụng khi yêu cầu báo giá.
Đối với các dự án tùy chỉnh hoặc có độ tinh khiết cao, AVM có thể xác nhận tài liệu kỹ thuật và vật liệu hiện hành theo đến cấu hình cuối cùng.
Các tùy chọn vật liệu tiêu chuẩn là SUS304 / 1.4301 và SUS316L / 1.4404. SUS316L thường được ưa thích cho các ứng dụng đòi hỏi khả năng chống ăn mòn cao hơn hoặc độ sạch cao hơn.
Phạm vi sản phẩm bao gồm DN10 đến DN200. Kích thước yêu cầu phải được chọn theo đường kính và lưu lượng ống yêu cầu của hệ thống đường ống vệ sinh.
AVM cung cấp các góc uốn cong trở lại 45°, 90° và 180°. Khuỷu tay 90° thường được sử dụng để thay đổi hướng tiêu chuẩn, trong khi Cấu hình 45° và 180° được chọn theo cách bố trí đường ống cụ thể.
Đúng. Bề mặt hoàn thiện bên trong tiêu chuẩn là Ra ≤ 0,8 μm và lớp hoàn thiện được đánh bóng bằng điện tùy chọn Ra ≤ 0,4 μm là có sẵn cho các ứng dụng yêu cầu bề mặt bên trong mịn hơn.
Đúng. Thiết kế hợp vệ sinh tương thích với các hệ thống xử lý CIP/SIP. Tuy nhiên, nhiệt độ thực tế, hóa chất nồng độ, tần suất làm sạch và điều kiện khử trùng phải được đánh giá dựa trên toàn bộ hệ thống cấu hình.
Các tùy chọn có sẵn bao gồm hàn đối đầu, kẹp DIN và kết nối ren DIN. Người mua nên chọn kết nối dựa trên các yêu cầu bảo trì và tiêu chuẩn đường ống hiện có.
Thời gian sản xuất tiêu chuẩn là 7–10 ngày. Tiến độ giao hàng thực tế phụ thuộc vào số lượng đặt hàng, sản phẩm thông số kỹ thuật, tính sẵn có của vật liệu và các yêu cầu tùy chỉnh. Các đơn hàng khẩn cấp có thể được xác nhận bằng AVM trước khi đặt hàng.
Điều khoản thanh toán tiêu chuẩn là đặt cọc 30% và số dư 70% trước khi giao hàng bằng T/T hoặc L/C. Những đơn hàng có giá trị nhỏ nên được thanh toán đầy đủ trước khi sản xuất.
Các sản phẩm được đóng gói an toàn trong hộp giấy và gỗ để vận chuyển quốc tế. Bao bì có thể được sắp xếp theo kích thước sản phẩm, số lượng đặt hàng và yêu cầu vận chuyển.
