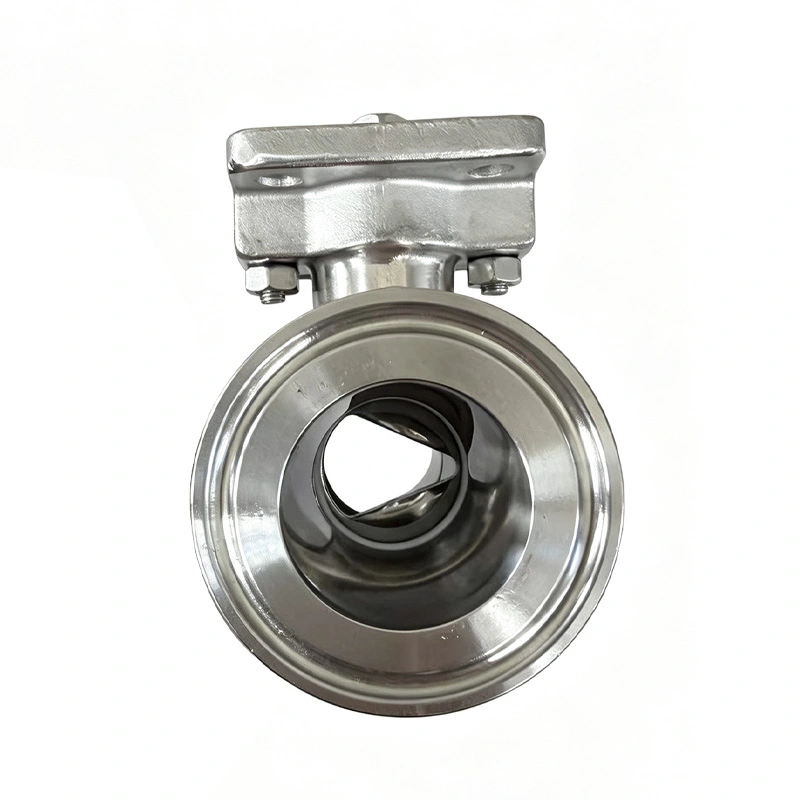

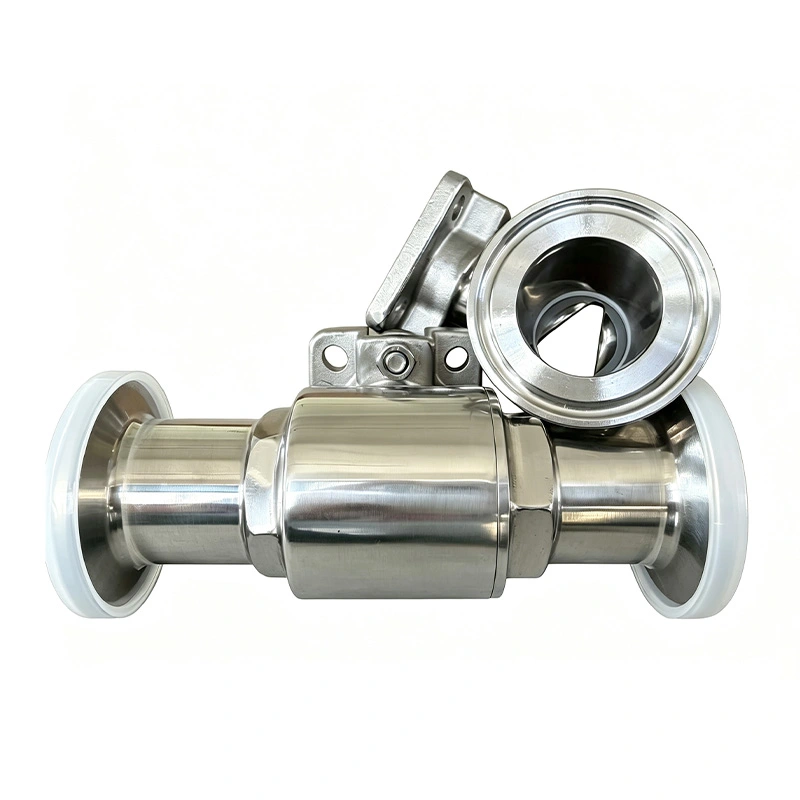

Không giống như van bi toàn cổng thông thường, chủ yếu được sử dụng để cách ly bật/tắt, cấu hình cổng V là dành cho việc điều chỉnh dòng chảy thủ công và điều chỉnh quy trình. AVM cung cấp Hướng dẫn vệ sinh Bóng cổng V 30° 45° 60° Van, cho phép người mua lựa chọn độ mở bóng theo độ nhạy điều khiển và lưu lượng yêu cầu.
Được sản xuất từ thép không gỉ SS304 hoặc SS316L, van có bề mặt được đánh bóng và vệ sinh. tùy chọn kết nối. Nó phù hợp cho dược phẩm, công nghệ sinh học, thực phẩm và đồ uống, sữa, mỹ phẩm và mỹ phẩm hệ thống xử lý hóa chất trong đó dòng chảy được kiểm soát và xây dựng hợp vệ sinh đều quan trọng.
Cổng chữ V 30° cung cấp độ mở luồng ban đầu nhỏ hơn, giúp người vận hành kiểm soát tốt hơn ở tốc độ dòng chảy thấp hơn.
Nó phù hợp khi việc điều chỉnh lưu lượng dần dần quan trọng hơn khả năng lưu lượng tối đa, chẳng hạn như định lượng thành phần, chuẩn bị đệm và tiêm hóa chất.
Cổng 45° V cung cấp điểm trung gian giữa độ nhạy điều khiển và khả năng lưu lượng.
Nó có thể được chọn để kiểm soát quy trình chung trong đó hệ thống yêu cầu điều chỉnh chính xác hợp lý trên một phạm vi phạm vi hoạt động rộng hơn mà không cần ưu tiên kiểm soát lưu lượng rất thấp hoặc thông lượng tối đa.
Độ mở 60° lớn hơn mang lại diện tích dòng chảy lớn hơn và khả năng dòng chảy tiềm năng cao hơn.
Nó phù hợp hơn với các ứng dụng như xả bể, xử lý chuyển chất lỏng, đường dây tiện ích và các hệ thống khác trong đó lưu lượng cao hơn là ưu tiên hàng đầu.
Chọn cổng chữ V 30° khi quy trình yêu cầu điều chỉnh dần dần và kiểm soát chính xác ở tốc độ dòng chảy tương đối thấp.
Các ứng dụng điển hình bao gồm định lượng thành phần dược phẩm, hệ thống phòng thí nghiệm, chuẩn bị đệm và CIP định lượng hóa chất.
Chọn cổng chữ V 45° để điều chỉnh quy trình vệ sinh chung trong đó cả hiệu suất kiểm soát và công suất dòng chảy đều được đảm bảo quan trọng.
Cấu hình này có thể được sử dụng trong thực phẩm và đồ uống, công nghệ sinh học, dược phẩm và hóa chất tương thích. quá trình.
Chọn cổng chữ V 60° khi quy trình yêu cầu đường dẫn dòng chảy lớn hơn và công suất dòng chảy cao hơn.
Các ứng dụng điển hình bao gồm kiểm soát đầu ra của bể chứa, đường ống chuyển tải, dịch vụ tiện ích và xử lý chất lỏng. phân phối.
| Bóng cổng V | Dòng chảy Cđặc trưng | Kiểm soát độ chính xác | Công suất dòng chảy tương đối | Ứng dụng điển hình |
| Cổng 30° V | Điều chỉnh dòng chảy tốt | Cao nhất | Thấp | Định lượng chính xác, quy trình dược phẩm, định lượng hóa chất CIP |
| Cổng 45° V | Điều tiết cân bằng | Cao | Trung bình | Thực phẩm và đồ uống, công nghệ sinh học, kiểm soát quy trình chung |
| Cổng 60° V | Công suất dòng chảy cao hơn | Vừa phải | Cao | Xả bồn, đường dây trung chuyển, dịch vụ tiện ích |
Đặc tính dòng chảy thực tế và giá trị Cv phụ thuộc vào kích thước van, chênh lệch áp suất, đặc tính môi trường và cấu hình van hoàn chỉnh. Do đó, người mua nên chọn góc cổng V cùng với tốc độ dòng chảy yêu cầu và điều kiện vận hành thay vì chỉ chọn góc.
Tay cầm thủ công cho phép người vận hành điều chỉnh độ mở van trực tiếp theo lưu lượng quy trình yêu cầu.
Điều này cung cấp một giải pháp đơn giản cho các dây chuyền xử lý không yêu cầu điều chế tự động do PLC điều khiển.
Không giống như van bi bật/tắt thông thường, Van bi cổng V 30° 45° 60° Hướng dẫn vệ sinh có thể được đặt giữa trạng thái đóng hoàn toàn và mở hoàn toàn để điều chỉnh dòng chảy.
Người vận hành có thể chọn lỗ mở trung gian theo yêu cầu của quy trình.
Cấu trúc bóng quay một phần tư cung cấp cơ chế vận hành đơn giản mà không cần điều khiển phức tạp các bộ phận, làm cho nó phù hợp với các thiết bị xử lý được điều khiển bằng tay.
AVM cung cấp cấu hình SS304 và SS316L. SS316L có thể được chọn cho các ứng dụng đòi hỏi tiếp xúc với sản phẩm trong đó cải thiện khả năng chống ăn mòn là cần thiết.
Độ hoàn thiện bề mặt tiêu chuẩn là Ra 0,8 μm, với độ hoàn thiện Ra 0,4 μm tùy chọn cho các ứng dụng yêu cầu bề mặt mịn hơn bề mặt bên trong.
Bề mặt mịn hơn có thể giúp giảm độ bám dính của sản phẩm và tạo điều kiện thuận lợi cho việc làm sạch.
Cấu hình bên trong hợp vệ sinh được thiết kế để giảm bớt những không gian không cần thiết nơi dư lượng quá trình có thể tích tụ.
Điều này đặc biệt phù hợp với các ứng dụng liên quan đến thay đổi sản phẩm thường xuyên hoặc quy trình vệ sinh nghiêm ngặt.
Van bi cổng V 30° 45° 60° Hướng dẫn vệ sinh có thể được tích hợp vào các hệ thống CIP phù hợp, cho phép quá trình đường dây được làm sạch mà không cần tháo van định kỳ.
Đối với các ứng dụng SIP, chỗ ngồi và vật liệu bịt kín được chọn phải được xác minh theo quá trình khử trùng thực tế. nhiệt độ và thời gian.
PTFE phù hợp cho nhiều ứng dụng quy trình vệ sinh đòi hỏi khả năng kháng hóa chất và độ kín đáng tin cậy hiệu suất.
RPTFE có thể được chọn khi yêu cầu các đặc tính cơ học nâng cao so với PTFE tiêu chuẩn, tùy thuộc vào khả năng tương thích của quá trình.
PEEK có sẵn dưới dạng vật liệu ghế tùy chọn cho các ứng dụng yêu cầu nhiệt độ và cơ học cao hơn hiệu suất. Các điều kiện hoạt động thực tế phải được xác nhận trước khi lựa chọn.
Kết nối Tri-Clamp cho phép lắp đặt và tháo gỡ thuận tiện và thường được sử dụng trong các hệ thống xử lý vệ sinh.
Các kết nối hàn đối đầu cung cấp một kết nối vĩnh viễn thích hợp cho các hệ thống đường ống hợp vệ sinh nơi có các khớp nối có thể tháo rời cần phải được giảm thiểu.
Các tiêu chuẩn kết nối vệ sinh này cho phép van được kết hợp với các đường ống quy trình quốc tế khác nhau cấu hình.
Người mua nên cung cấp tiêu chuẩn đường ống, kích thước và kích thước kết nối hiện có khi thay thế một van hiện có để tránh cài đặt không tương thích.
| Mục | Đặc điểm kỹ thuật |
| Sản phẩm | Hướng dẫn vệ sinh Van bi cổng 30° 45° 60° |
| Thương hiệu | AVM |
| Cấu hình van | Van bi 2 mảnh |
| Tùy chọn bóng | Cổng 30° V / Cổng 45° V / Cổng 60° V |
| Chất liệu thân máy | SS304 / SS316L |
| Chất liệu ghế | PTFE / RPTFE / PEEK |
| Hoạt động | Xử lý thủ công |
| Hoạt động tùy chọn | Thiết bị truyền động khí nén / điện |
| Bề mặt hoàn thiện | Ra 0,8 μm Tiêu chuẩn |
| Hoàn thiện bề mặt tùy chọn | Ra .40,4 m |
| Sự liên quan | Kẹp ba / Mối hàn / SMS / DIN / RJT / IDF |
| Ứng dụng chính | Dược phẩm, Công nghệ sinh học, Thực phẩm & Đồ uống, Sữa, Mỹ phẩm, Hóa chất tinh khiết |
Cấu hình cổng V 30° và 45° có thể được sử dụng cho các quy trình dược phẩm tương thích yêu cầu kiểm soát bổ sung hoặc điều chỉnh chất lỏng quá trình.
Các ứng dụng điển hình bao gồm định lượng thành phần, chuẩn bị đệm và điều chỉnh chất lỏng trong quá trình.
Van có thể được sử dụng trong các thiết bị xử lý sinh học tương thích, nơi cần điều chỉnh lưu lượng thủ công cho quá trình chất lỏng và hệ thống hỗ trợ.
Cổng chữ V 45° phù hợp để điều chỉnh lưu lượng chung trong chế biến thực phẩm và đồ uống, đặc biệt khi người vận hành cần điều tiết việc luân chuyển sản phẩm một cách thủ công.
Cấu trúc vệ sinh và bề mặt bên trong được đánh bóng giúp van phù hợp với quy trình chế biến sữa tương thích hệ thống yêu cầu dòng sản phẩm được kiểm soát.
Van có thể được sử dụng để chuyển có kiểm soát các chất lỏng mỹ phẩm tương thích như kem, nước thơm và chất lỏng thành phần.
Đối với các ứng dụng hóa học tương thích, nên chọn vật liệu thân và mặt van thích hợp theo đến môi trường hóa học và nhiệt độ hoạt động.
Tốc độ dòng yêu cầu là một trong những yếu tố quan trọng nhất khi chọn góc cổng V. Lưu lượng yêu cầu cao hơn công suất có thể thiên về cấu hình 60°, trong khi điều khiển dòng chảy thấp có thể thiên về cấu hình 30°.
Nếu những thay đổi nhỏ ở vị trí tay cầm cần tạo ra sự thay đổi dòng chảy dần dần thì góc cổng V nhỏ hơn có thể lớn hơn. thích hợp.
Cung cấp môi trường xử lý chính xác để có thể đánh giá loại thép không gỉ và vật liệu mặt ngồi về khả năng tương thích.
Chênh lệch áp suất qua van ảnh hưởng trực tiếp đến trạng thái dòng chảy thực tế và cần được xem xét khi xác định kích thước van cần thiết và cấu hình cổng V.
Xác nhận CIP cần thiết và các điều kiện vệ sinh trước khi chọn vật liệu ghế, đặc biệt ở những nơi có tính ăn mòn cao hóa chất tẩy rửa hoặc nhiệt độ cao có liên quan.
Xác nhận xem dây chuyền xử lý có sử dụng kết nối Tri-Clamp, Butt Weld, SMS, DIN, RJT hoặc IDF hay không trước khi đặt hàng.
Chọn 30° khi yêu cầu chính là điều chỉnh dòng chảy thấp, định lượng hoặc điều chỉnh quy trình dần dần một cách chính xác.
Chọn 45° khi ứng dụng yêu cầu sự cân bằng thực tế giữa kiểm soát dòng chảy và dung lượng dòng chảy.
Chọn 60° khi công suất dòng chảy cao hơn quan trọng hơn độ nhạy dòng chảy thấp tối đa.
Đối với các ứng dụng dược phẩm và công nghệ sinh học, cấu hình 30° và 45° thường phù hợp hơn khi cần phải có quy định chính xác. Đối với các ứng dụng truyền dòng chảy cao hơn, cấu hình 60° có thể cung cấp tốc độ lớn hơn mở dòng chảy.
Van bi cổng chữ V được sử dụng để điều chỉnh dòng chảy của quá trình bằng cách định vị lỗ mở hình chữ V giữa đóng hoàn toàn và hoàn toàn. các vị trí mở. Nó cung cấp khả năng điều chỉnh lưu lượng thực tế hơn so với van bi bật/tắt toàn cổng thông thường.
Sự khác biệt chính là kích thước của lỗ mở hình chữ V. 30° giúp kiểm soát dòng chảy thấp tốt hơn, kiểm soát cân bằng 45° và công suất, và 60° cung cấp công suất dòng chảy lớn hơn.
Đúng. Van sử dụng kết cấu thép không gỉ vệ sinh, bề mặt ướt được đánh bóng và các tùy chọn kết nối vệ sinh cho các hệ thống xử lý hợp vệ sinh tương thích.
Cổng chữ V 30° thường là lựa chọn ưu tiên khi điều chỉnh lưu lượng thấp chính xác và điều chỉnh dần dần là yếu tố chính yêu cầu.
Trong số ba cấu hình, cổng 60° V có độ mở lớn nhất và thường được chọn khi cao hơn công suất dòng chảy là cần thiết.
Sản phẩm tiêu chuẩn được mô tả ở đây sử dụng tay cầm thủ công. Truyền động bằng khí nén hoặc điện cũng có thể được xem xét nơi yêu cầu kiểm soát dòng chảy tự động.
Bề mặt hoàn thiện tiêu chuẩn là Ra 0,8 μm, với Ra 0,4 μm có sẵn dưới dạng tùy chọn.
Cung cấp kích thước đường ống, môi trường xử lý, tốc độ dòng chảy yêu cầu, áp suất đầu vào và đầu ra, nhiệt độ vận hành, tiêu chuẩn kết nối, điều kiện vệ sinh và góc cổng V ưa thích. Các thông số này cho phép van thích hợp cấu hình cần xác định.
Thời gian sản xuất tiêu chuẩn là 2–4 tuần, tùy thuộc vào số lượng đặt hàng, thông số kỹ thuật và nguyên liệu sự sẵn có. Các đơn hàng khẩn cấp cần được xác nhận trước với AVM.
Điều khoản thanh toán tiêu chuẩn là đặt cọc 30% và 70% còn lại được thanh toán trước khi giao hàng bằng T/T hoặc L/C. Đơn hàng có giá trị nhỏ có thể yêu cầu thanh toán đầy đủ trước khi sản xuất.
Các van được đóng gói an toàn trong hộp giấy và gỗ phù hợp để vận chuyển quốc tế, giúp bảo vệ thân van, tay cầm và các bề mặt kết nối trong quá trình vận chuyển.
Hướng dẫn vệ sinh AVM Van bi cổng 30° 45° 60° V cung cấp ba cấu hình kiểm soát dòng chảy cho các loại khác nhau yêu cầu của quy trình: 30° để điều chỉnh lưu lượng thấp tốt hơn, 45° để kiểm soát cân bằng và 60° để có công suất lưu lượng cao hơn.
Khi yêu cầu báo giá, hãy cung cấp kích thước van, tốc độ dòng chảy yêu cầu, môi trường xử lý, chênh lệch áp suất, nhiệt độ vận hành, góc cổng V, vật liệu mặt ngồi và tiêu chuẩn kết nối để có thể cấu hình van theo với điều kiện thực tế của quá trình.
