Van bi 3 mảnh thẳng khí nén vệ sinh sử dụng đường dẫn đầy lỗ khoan để duy trì quá trình truyền vật liệu hiệu quả, trong khi các bề mặt tiếp xúc với sản phẩm được đánh bóng chính xác giúp giảm khả năng lưu giữ cặn và đơn giản hóa việc vệ sinh. Được sản xuất từ thép không gỉ SUS304 hoặc SUS316L, nó phù hợp cho các ứng dụng vệ sinh trong dược phẩm, công nghệ sinh học, thực phẩm, đồ uống, sữa, mỹ phẩm và xử lý hóa chất tốt.
Với hoạt động quay một phần tư bằng khí nén, van giúp đóng mở nhanh chóng cho các hệ thống xử lý tự động và có thể được cấu hình cho các hoạt động CIP và SIP.

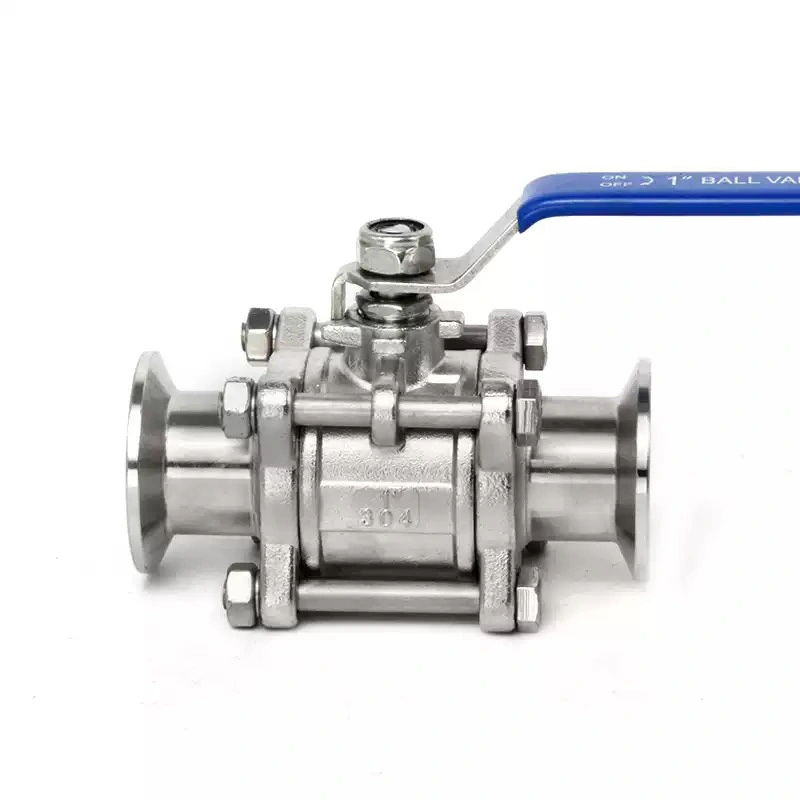

Cấu trúc ba mảnh cho phép tách rời phần van trung tâm và các kết nối cuối trong quá trình bảo trì. Điều này giúp truy cập dễ dàng hơn vào các bộ phận bên trong mà không cần thay thế cụm van hoàn chỉnh.
Bóng, đế van và các bộ phận bịt kín có thể được kiểm tra và thay thế khi cần thiết. Điều này làm cho van phù hợp với các dây chuyền xử lý trong đó các vòng đệm và chỗ ngồi phải chịu các chu kỳ vận hành, làm sạch hoặc khử trùng lặp đi lặp lại.
Khi xảy ra hiện tượng hao mòn, nhân viên bảo trì có thể bảo trì các bộ phận bên trong thay vì thay thế toàn bộ kết nối đường ống. Điều này có thể đơn giản hóa việc quản lý phụ tùng thay thế và bảo dưỡng van định kỳ.
Quả cầu có lỗ khoan đầy đủ cung cấp một đường dẫn dòng chảy tương ứng chặt chẽ với đường ống được kết nối, cho phép phương tiện xử lý đi qua van với hạn chế hạn chế khi mở hoàn toàn.
Đường dẫn dòng chảy thẳng giảm thiểu những thay đổi không cần thiết về hướng dòng chảy, giúp giảm tổn thất áp suất qua van. Điều này rất hữu ích cho các hệ thống chuyển chất lỏng trong đó việc duy trì công suất bơm sẵn có là rất quan trọng.
Đường dẫn dòng chảy thẳng kết hợp với bề mặt ướt được đánh bóng giúp giảm diện tích nơi môi trường xử lý có thể tích tụ sau khi mở hoặc đóng van.

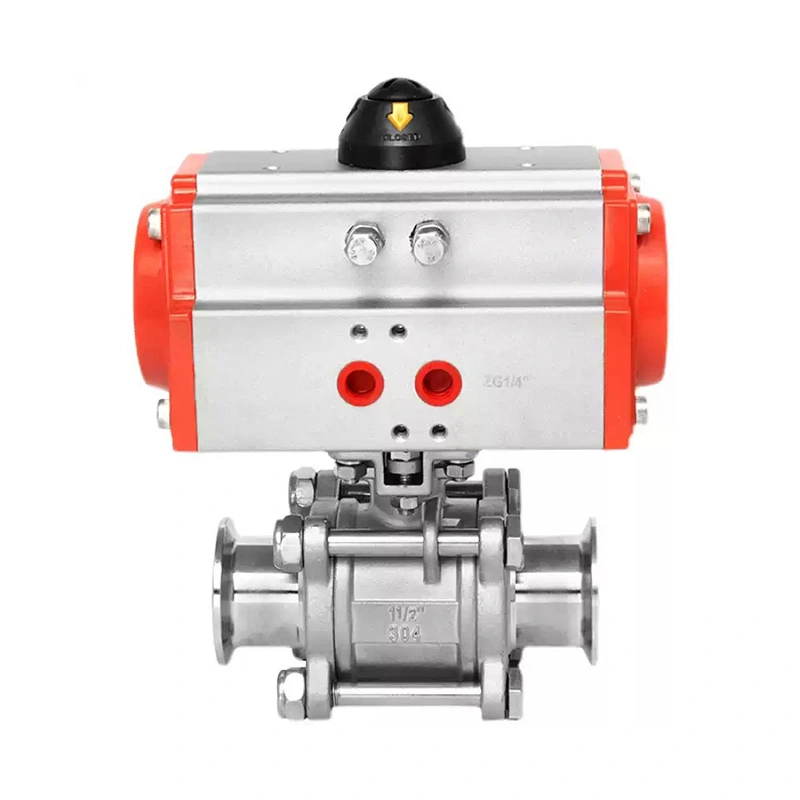

Bộ truyền động khí nén xoay quả bóng một góc 90 độ. Khi lỗ bi thẳng hàng với đường ống, van sẽ mở. Xoay quả bóng 90 độ sẽ định vị phần rắn trên đường dẫn dòng chảy và đóng van.
Hoạt động quay vòng một phần tư cung cấp chuyển động nhanh chóng giữa các vị trí mở và đóng, làm cho van phù hợp với trình tự sản xuất tự động và chuyển đổi quy trình thường xuyên.
Mặc dù mô hình này được cấu hình để vận hành bằng khí nén, AVM có thể cung cấp các cấu hình truyền động thủ công hoặc khác theo yêu cầu của hệ thống.
Cấu trúc bóng và ghế được thiết kế để giảm mô-men xoắn cần thiết cho hoạt động, cho phép bộ truyền động khí nén cung cấp chuyển động đáng tin cậy trong các chu kỳ lặp đi lặp lại.
Thép không gỉ SUS304 và SUS316L có sẵn cho thân và bóng van. SUS316L có thể được chọn cho các ứng dụng yêu cầu khả năng chống ăn mòn cao hơn trong môi trường đòi hỏi vệ sinh.
Độ hoàn thiện bề mặt tiêu chuẩn là Ra ≤0,8 μm, với độ hoàn thiện bề mặt Ra ≤0,4 μm tùy chọn cho các ứng dụng yêu cầu bề mặt bên trong mịn hơn.
Cấu trúc bên trong được thiết kế để giảm vùng chết và lưu giữ sản phẩm, hỗ trợ vận hành hợp vệ sinh và làm sạch hiệu quả hơn.
Van bi 3 mảnh thẳng khí nén vệ sinh có thể được tích hợp vào hệ thống làm sạch CIP và khử trùng SIP. Các điều kiện làm sạch và khử trùng áp dụng phải được xác nhận tùy theo chỗ ngồi và vật liệu bịt kín đã chọn.
PTFE có sẵn cho các ứng dụng yêu cầu kháng hóa chất và hiệu suất bịt kín ổn định ở nhiệt độ hoạt động thích hợp.
Silicone có thể được lựa chọn cho các ứng dụng vệ sinh tương thích trong đó tính linh hoạt và hiệu suất nhiệt độ là quan trọng.
EPDM phù hợp cho nhiều ứng dụng quy trình vệ sinh chung và dựa trên nước và có thể được lựa chọn theo môi trường quy trình và điều kiện làm sạch.
FKM có thể được chọn cho các ứng dụng tương thích đòi hỏi khả năng chống lại một số hóa chất nhất định và các điều kiện xử lý ở nhiệt độ cao hơn.
| Mục | Đặc điểm kỹ thuật |
| Tên sản phẩm | Van bi thẳng 3 mảnh khí nén vệ sinh |
| Loại van | Van bi đầy đủ vệ sinh |
| Thương hiệu | AVM |
| Chất liệu thân máy | SUS304 / SUS316L |
| Chất liệu bóng | SUS304 / SUS316L |
| Chất liệu ghế | PTFE, Silicon, EPDM, FKM |
| Hoạt động | Khí nén; Tùy chọn thủ công có sẵn |
| Bề mặt hoàn thiện | Tiêu chuẩn Ra 0,8 μm; Ra .40,4 μm Tùy chọn |
| Áp suất làm việc | 1,0–1,6 MPa |
| Nhiệt độ hoạt động | -20°C đến +150°C, tùy thuộc vào chất liệu ghế |
| Sự liên quan | Tri-Kẹp, hàn đối đầu, ren, mặt bích |
| Tiêu chuẩn kết nối | DIN, 3-A, SMS, BS, RJT, IDF |
| Vệ sinh | Tương thích CIP |
| Khử trùng | Tương thích SIP |

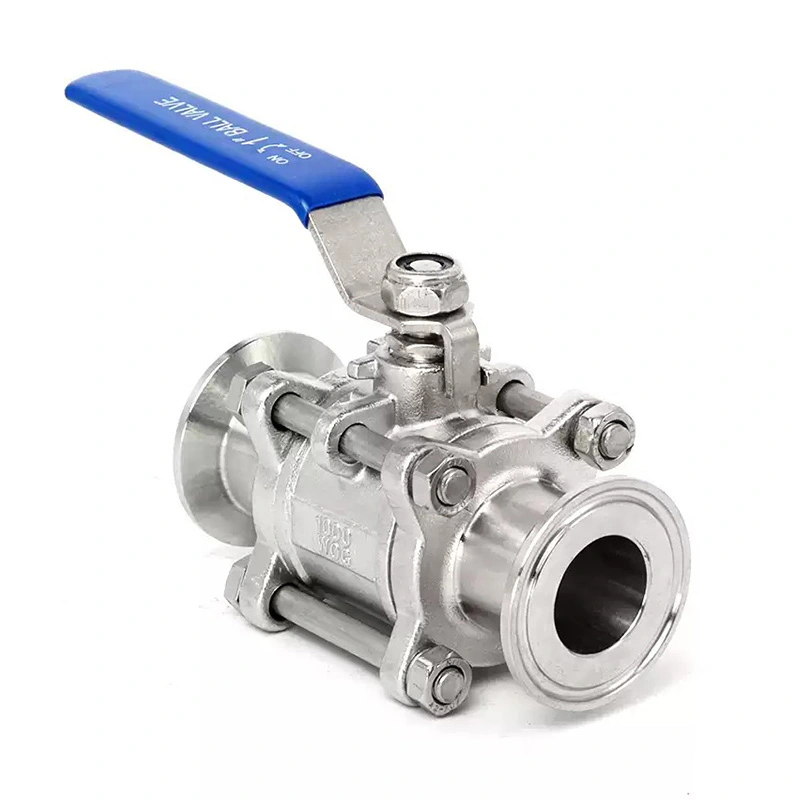

Kết nối Tri-Clamp cho phép lắp đặt và tháo gỡ tương đối nhanh chóng và phù hợp với các hệ thống xử lý vệ sinh cần kiểm tra hoặc bảo trì thường xuyên.
Các kết nối hàn đối đầu cung cấp một kết nối lâu dài với ít mối nối có thể tháo rời hơn và phù hợp với các hệ thống đường ống hợp vệ sinh trong đó độ mịn bên trong là quan trọng.
Cấu hình ren cung cấp tùy chọn kết nối thuận tiện cho các thiết bị xử lý và hệ thống đường ống tương thích.
Các kết nối mặt bích có thể được sử dụng khi van cần giao tiếp với các thiết bị hoặc hệ thống đường ống tương thích bằng cách sử dụng các kết nối bắt vít.
Bộ truyền động khí nén cung cấp khả năng vận hành một phần tư vòng quay tự động và có thể được tích hợp vào các hệ thống tự động hóa quy trình.
Van điện từ có thể được sử dụng để điều khiển việc cung cấp không khí cho thiết bị truyền động dựa trên tín hiệu điều khiển điện từ hệ thống tự động hóa nhà máy.
Các phụ kiện phản hồi vị trí có thể được thêm vào khi PLC hoặc hệ thống điều khiển cần xác nhận trạng thái đóng hoặc mở của van.
Bộ điều chỉnh bộ lọc không khí có thể được tích hợp vào mạch khí nén để giúp cung cấp khí nén được điều hòa thích hợp để bộ truyền động hoạt động ổn định.
Van bi thẳng khí nén vệ sinh 3 mảnh có thể được sử dụng trong các hệ thống xử lý sinh học và dược phẩm cho các ứng dụng tương thích như nước tinh khiết, WFI, truyền chất lỏng vô trùng, sản xuất vắc xin, thiết bị xử lý sinh học và hệ thống CIP/SIP.
Các ứng dụng điển hình bao gồm sữa, sữa chua, nguyên liệu sữa, nước sốt, dầu ăn và các hệ thống chế biến thực phẩm dạng lỏng tương thích khác, nơi yêu cầu cách ly dòng chảy hợp vệ sinh.
Cấu hình lỗ khoan đầy đủ có thể được sử dụng trong các dây chuyền sản xuất bia, nước ngọt, nước trái cây và đồ uống khác, nơi yêu cầu chuyển chất lỏng hiệu quả và tắt tự động.
Van phù hợp với các hệ thống sản xuất tương thích xử lý dầu gội, kem dưỡng da, kem và các thành phần mỹ phẩm trong đó khả năng làm sạch và kiểm soát quy trình là quan trọng.
Đối với hóa chất tinh khiết tương thích, nước có độ tinh khiết cao, phòng thí nghiệm và các ứng dụng nhạy cảm với độ sạch khác, cấu trúc bằng thép không gỉ và đường dẫn dòng chảy được đánh bóng giúp xử lý chất lỏng được kiểm soát.
Nếu quy trình yêu cầu kiểm tra hoặc thay thế các đế van và vòng đệm thường xuyên thì cấu trúc ba mảnh giúp tiếp cận dễ dàng hơn với các bộ phận bên trong.
Xác nhận chất lỏng hoặc khí xử lý trước khi chọn SUS304 hoặc SUS316L cũng như vật liệu làm kín và đệm kín thích hợp.
Phạm vi áp suất làm việc tiêu chuẩn là 1,0–1,6 MPa, trong khi nhiệt độ vận hành có thể đạt -20°C đến +150°C tùy thuộc vào vật liệu ghế được chọn.
Ra 0,8 μm là độ hoàn thiện tiêu chuẩn. Các ứng dụng có yêu cầu bề mặt chặt chẽ hơn có thể chỉ định độ hoàn thiện Ra ≤0,4 μm tùy chọn.
Xác nhận kết nối cần thiết và tiêu chuẩn áp dụng trước khi đặt hàng, đặc biệt khi thay thế van vệ sinh hiện có.
Đối với các hệ thống tự động, hãy xác nhận cấu hình bộ truyền động khí nén và xem có cần van điện từ, phản hồi vị trí hoặc các phụ kiện điều khiển khác hay không.
Thời gian sản xuất tiêu chuẩn là 2–4 tuần, tùy thuộc vào số lượng đặt hàng, thông số kỹ thuật và tình trạng sẵn có của nguyên liệu. Các đơn hàng khẩn cấp cần được xác nhận với AVM trước khi mua.
Điều khoản thanh toán tiêu chuẩn là đặt cọc 30% và 70% còn lại được thanh toán trước khi giao hàng bằng T/T hoặc L/C. Đơn hàng có giá trị nhỏ có thể yêu cầu thanh toán đầy đủ trước khi sản xuất.
Các van được đóng gói an toàn trong hộp giấy và gỗ phù hợp để giảm nguy cơ hư hỏng trong quá trình xử lý và vận chuyển quốc tế.
Ưu điểm chính là khả năng tiếp cận bảo trì. Thân ba mảnh cho phép tách rời phần van trung tâm để các bộ phận bên trong có thể được kiểm tra hoặc thay thế thuận tiện hơn.
Thiết kế 3 mảnh cho phép tiếp cận nhiều hơn với các bộ phận bên trong để bảo trì, trong khi thiết kế 2 mảnh thường mang đến kết cấu thân máy đơn giản và nhỏ gọn hơn.
Đúng. Van sử dụng thiết kế bi có lỗ khoan hoàn toàn để cung cấp dòng chảy tương đối không bị hạn chế và giảm tổn thất áp suất khi mở hoàn toàn.
Đúng. Việc xây dựng vệ sinh hỗ trợ tích hợp vào các quy trình CIP và SIP. Các thông số làm sạch và khử trùng thực tế phải được xác nhận dựa trên vật liệu đệm và đệm kín đã chọn.
Thân và bi van có sẵn bằng thép không gỉ SUS304 hoặc SUS316L, với các tùy chọn niêm phong PTFE, Silicone, EPDM và FKM.
Áp suất làm việc quy định là 1,0–1,6 MPa. Đánh giá áp suất chính xác phải được xác nhận theo kích thước và cấu hình đã chọn.
Phạm vi được chỉ định là -20°C đến +150°C, tùy thuộc vào vật liệu ghế được chọn.
Đúng. Cấu hình khí nén hỗ trợ vận hành tự động và có thể được trang bị các phụ kiện điều khiển và phản hồi vị trí tương thích.
Đối với các hệ thống xử lý vệ sinh trong đó yêu cầu chính là khả năng tiếp cận bên trong, dòng chảy đầy lỗ khoan và ngắt bằng khí nén, Van bi 3 mảnh khí nén thẳng vệ sinh AVM cung cấp cấu hình van thực tế cho các ứng dụng vệ sinh đòi hỏi khắt khe.
Cung cấp cho AVM kích thước van, môi trường xử lý, áp suất, nhiệt độ, tiêu chuẩn kết nối, yêu cầu hoàn thiện bề mặt và yêu cầu điều khiển khí nén để xác định cấu hình phù hợp.
