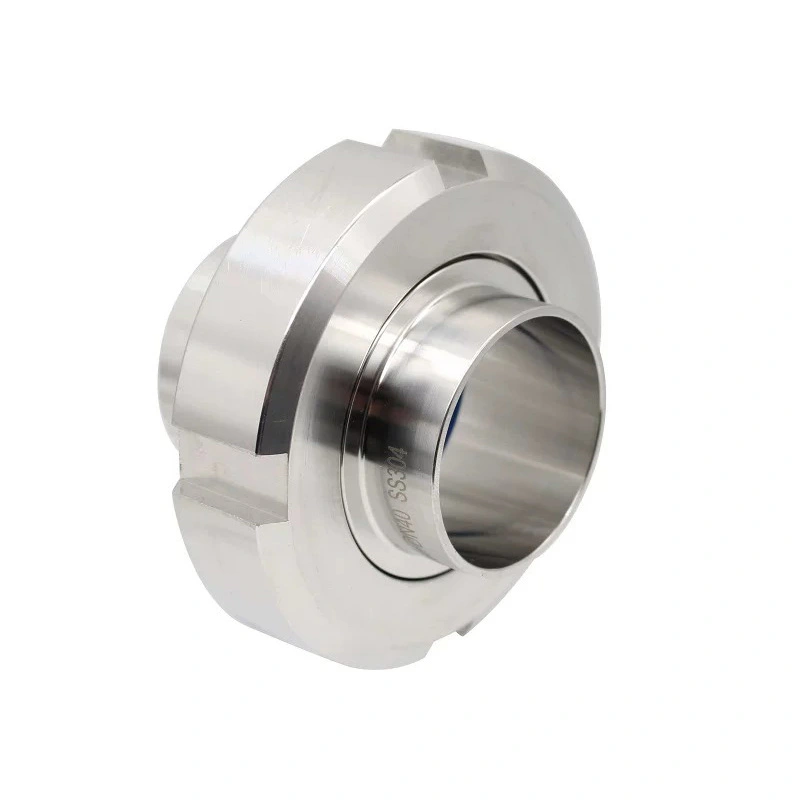

Phụ kiện đường ống SMS Union vệ sinh được sản xuất từ thép không gỉ SUS304 / 1.4301 hoặc SUS316L / 1.4404 và được thiết kế theo yêu cầu của liên đoàn vệ sinh SMS 1145. Bề mặt kết nối và bịt kín được gia công chính xác giúp duy trì mối nối đáng tin cậy trong khi bề mặt bên trong nhẵn giúp giảm khả năng giữ sản phẩm trong dây chuyền xử lý.
AVM SMS Union Pipefitting phù hợp cho ngành sữa, thực phẩm và đồ uống, sản xuất bia, dược phẩm, công nghệ sinh học, mỹ phẩm, và các hệ thống xử lý chất lỏng hợp vệ sinh khác, đặc biệt ở những nơi có khả năng làm sạch và bảo trì đường ống thuận tiện là quan trọng.
Liên kết được thiết kế theo yêu cầu SMS 1145 cho các kết nối đường ống vệ sinh. Cấu trúc tiêu chuẩn hóa giúp tạo điều kiện tương thích với các thành phần vệ sinh SMS tương ứng và cho phép các kỹ sư xây dựng các thiết bị có thể sử dụng được xử lý hệ thống đường ống.
Định dạng liên kết đặc biệt hữu ích cho các đường ống cần được mở định kỳ để thay thế thiết bị, kiểm tra, làm sạch hoặc sửa đổi dây chuyền sản xuất.
AVM cung cấp các tùy chọn vật liệu SUS304/1.4301 và SUS316L/1.4404.
SUS304 phù hợp cho các ứng dụng xử lý vệ sinh chung nơi có đủ khả năng chống ăn mòn tiêu chuẩn. SUS316L có khả năng chống ăn mòn cao hơn và thường được lựa chọn cho dược phẩm, công nghệ sinh học, sữa và môi trường quy trình đòi hỏi khắt khe hơn.
Việc lựa chọn vật liệu nên xem xét môi trường xử lý, hóa chất làm sạch, nhiệt độ vận hành và các điều kiện áp dụng. yêu cầu của ngành.
Các điều kiện lắp đặt khác nhau yêu cầu cách bố trí kết nối khác nhau. AVM SMS Union Pipefitting có thể được cung cấp ở dạng liên kết ren, liên kết hàn và cấu hình liên kết nam/nữ.
Điều này cho phép người mua lựa chọn cấu trúc kết nối theo hệ thống đường ống, giao diện thiết bị hiện có, phương pháp cài đặt và yêu cầu bảo trì.

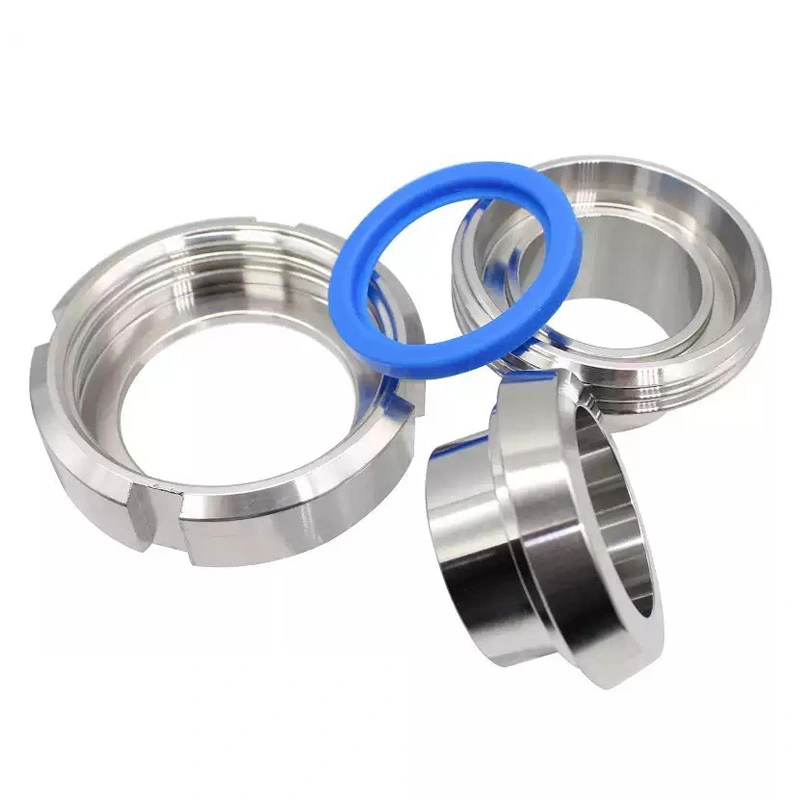

Giao diện niêm phong là một trong những cân nhắc quan trọng nhất khi lựa chọn một công đoàn vệ sinh. AVM SMS đoàn sử dụng bề mặt bịt kín được gia công chính xác và vật liệu bịt kín hợp vệ sinh tương thích để giúp giảm rò rỉ trong quá trình vận hành bình thường hoạt động.
Các vật liệu bịt kín có sẵn bao gồm EPDM, FKM, PTFE và Silicone, cho phép chọn cấu hình niêm phong theo môi trường quá trình và điều kiện hoạt động.
Bề mặt hoàn thiện tiêu chuẩn là Ra ≤ 0,8 μm. Bề mặt bên trong nhẵn giúp giảm diện tích mà chất lỏng xử lý có thể duy trì và hỗ trợ các quy trình làm sạch trong hệ thống đường ống hợp vệ sinh.
| Mục | Đặc điểm kỹ thuật |
| Sản phẩm | Lắp ống liên minh SMS hợp vệ sinh |
| Tiêu chuẩn | tin nhắn 1145 |
| Phạm vi kích thước | DN10 – DN100 |
| Vật liệu | SUS304/1.4301, SUS316L/1.4404 |
| Vật liệu đóng dấu | EPDM / FKM / PTFE / Silicon |
| Bề mặt hoàn thiện tiêu chuẩn | Ra ≤ 0,8 m |
| Các kiểu kết nối | Liên minh ren / Liên minh hàn / Liên minh nam-nữ |
| Vệ sinh | Tương thích CIP/SIP |
| Ứng dụng | Hệ thống đường ống quy trình vệ sinh |
Cấu trúc liên kết cho phép tách các thành phần được kết nối mà không cần cắt đường ống. Điều này rất hữu ích khi máy bơm, van, dụng cụ, bể chứa hoặc thiết bị xử lý khác cần được kiểm tra hoặc thay thế.
Đối với các nhà máy được bảo trì sản xuất thường xuyên, khớp nối có thể tháo rời có thể giảm bớt công việc liên quan đến truy cập các phần riêng lẻ của hệ thống đường ống.
Kết nối phải được lắp ráp bằng cách sử dụng đúng miếng đệm và phương pháp siết chặt. Nên thắt chặt quá mức tránh vì nó có thể làm hỏng các bộ phận bịt kín hoặc ảnh hưởng đến hiệu suất kết nối.
Lắp ống liên minh vệ sinh SMS có thể được tích hợp vào hệ thống đường ống vệ sinh bằng cách sử dụng phương pháp làm sạch CIP và SIP quy trình, miễn là vật liệu và con dấu đã chọn tương thích với hóa chất, nhiệt độ, áp suất và điều kiện khử trùng.
Kết nối vệ sinh cần cung cấp nhiều hơn kết nối cơ học. Hình học bên trong của chúng, cấu trúc niêm phong, hoàn thiện bề mặt và lựa chọn vật liệu đều ảnh hưởng đến việc làm sạch và kiểm soát ô nhiễm.
Lắp ống liên minh vệ sinh SMS AVM sử dụng đường dẫn dòng chảy bên trong trơn tru và kết cấu bằng thép không gỉ để giảm thiểu lưu giữ sản phẩm và hỗ trợ chế biến hợp vệ sinh.
Đối với các dự án dược phẩm, công nghệ sinh học, thực phẩm và sữa, người mua nên đánh giá việc lắp ráp đường ống hoàn chỉnh, bao gồm ống, phụ kiện, miếng đệm, van, chất lượng hàn và quy trình làm sạch, thay vì đánh giá liên minh một cách độc lập.
Công đoàn SMS phù hợp với các dây chuyền chế biến sữa dùng cho sữa, kem, sữa chua và các sản phẩm sữa dạng lỏng khác. các Cấu trúc kết nối có thể tháo rời rất hữu ích cho các thiết bị cần kiểm tra và vệ sinh thường xuyên.
Liên minh có thể được sử dụng trong sản xuất đồ uống, chế biến thực phẩm lỏng, vận chuyển nguyên liệu và tiện ích vệ sinh đường ống nơi cần có các kết nối có thể làm sạch được.
Trong thiết bị sản xuất bia, các khớp nối có thể kết nối các bể chứa, máy bơm, van và đường ống xử lý đồng thời cho phép lựa chọn các bộ phận cần tháo ra để bảo trì.
Cấu trúc SUS316L và vật liệu bịt kín tương thích làm cho mối nối phù hợp với đường ống quy trình sạch được sử dụng trong cơ sở dược phẩm và công nghệ sinh học. Các yêu cầu về vật liệu và bề mặt cuối cùng phải được lựa chọn theo đặc tả quy trình cụ thể.
Liên minh có thể được áp dụng cho dây chuyền xử lý chất lỏng vệ sinh cho mỹ phẩm và các sản phẩm hóa chất phù hợp ở những nơi Cần có khả năng chống ăn mòn, khả năng làm sạch và các kết nối có thể bảo trì được.
| Vật liệu đóng dấu | Cân nhắc lựa chọn điển hình |
| EPDM | Thích hợp cho nhiều ứng dụng vệ sinh dựa trên nước và vệ sinh chung |
| FKM | Thích hợp khi cần khả năng chịu hóa chất và nhiệt độ cao hơn |
| PTFE | Thích hợp cho các yêu cầu khắt khe về khả năng tương thích hóa học |
| Silicon | Thường được lựa chọn cho các ứng dụng yêu cầu niêm phong vệ sinh linh hoạt |
| Cơ sở lựa chọn | Môi trường xử lý, nhiệt độ, áp suất, hóa chất làm sạch và điều kiện khử trùng |
Vật liệu bịt kín thực tế phải được xác nhận dựa trên môi trường xử lý và điều kiện vận hành trước khi đặt hàng.
Phạm vi khả dụng là DN10–DN100. Kích thước của mối nối phải tương ứng với kết nối ống hoặc thiết bị hiện có thay vì chỉ được chọn theo tốc độ dòng chảy dự kiến.
SUS304 phù hợp cho nhiều ứng dụng vệ sinh thông thường, trong khi SUS316L thường được ưu tiên cho khả năng ăn mòn cao hơn sức đề kháng và điều kiện quá trình vệ sinh đòi hỏi khắt khe hơn.
Cấu hình ren, hàn và nam/nữ phục vụ các yêu cầu lắp đặt khác nhau. Người mua nên kiểm tra giao diện đường ống hiện có trước khi chọn công đoàn.
EPDM, FKM, PTFE và Silicone có các đặc tính kháng hóa chất và nhiệt độ khác nhau. Con dấu phải được được lựa chọn dựa trên quy trình thực tế và điều kiện làm sạch.
AVM cung cấp Phụ kiện đường ống SMS Union hợp vệ sinh với nhiều kích cỡ khác nhau, loại thép không gỉ, cấu hình kết nối, và vật liệu bịt kín cho các dự án đường ống quy trình vệ sinh.
Khi yêu cầu báo giá, người mua có thể cung cấp kích thước DN, loại vật liệu, loại kết nối, vật liệu bịt kín, số lượng, độ hoàn thiện bề mặt và ứng dụng.
Đối với các dự án sữa, thực phẩm, đồ uống, dược phẩm, công nghệ sinh học, mỹ phẩm và các dự án quy trình sạch khác, AVM có thể xác nhận cấu hình phù hợp và tài liệu kỹ thuật có sẵn theo yêu cầu đặt hàng cụ thể.
Sản phẩm được thiết kế theo yêu cầu của hiệp hội vệ sinh SMS 1145 và dành cho các thiết bị vệ sinh tương thích. xử lý hệ thống đường ống.
Các tùy chọn vật liệu tiêu chuẩn là SUS304 / 1.4301 và SUS316L / 1.4404. Nên chọn cấp độ phù hợp theo yêu cầu môi trường và quá trình ăn mòn.
Phạm vi kích thước tiêu chuẩn là DN10 đến DN100. Kích thước yêu cầu phải phù hợp với ống vệ sinh hiện có và kết nối thiết bị.
Các tùy chọn có sẵn bao gồm EPDM, FKM, PTFE và Silicone. Vật liệu chính xác phụ thuộc vào phương tiện xử lý, nhiệt độ, áp suất, hóa chất tẩy rửa và điều kiện khử trùng.
Đúng. Mối nối này có thể được tích hợp vào các hệ thống vệ sinh tương thích với CIP/SIP, với điều kiện là lớp đệm kín đã chọn vật liệu và cụm kết nối hoàn chỉnh phù hợp với điều kiện làm sạch và khử trùng thực tế.
Kết nối hàn tạo ra mối nối ống cố định, trong khi mối nối cung cấp kết nối có thể tháo rời. Công đoàn SMS là đặc biệt hữu ích khi thiết bị hoặc các đoạn đường ống cần được kiểm tra, thay thế hoặc tháo rời thường xuyên.
Không phải mọi ứng dụng dược phẩm đều yêu cầu cấu hình vật liệu giống nhau. Tuy nhiên, SUS316L thường được chọn cho các môi trường xử lý nhạy cảm với ăn mòn và hợp vệ sinh. Loại vật liệu cuối cùng phải được xác định theo đặc tả quy trình.
Bề mặt hoàn thiện tiêu chuẩn là Ra ≤ 0,8 μm. Nếu một dự án yêu cầu đặc điểm kỹ thuật bề mặt khác, điều này nên được thực hiện được xác nhận với AVM trước khi sản xuất.
Thời gian sản xuất tiêu chuẩn là 7–10 ngày. Tiến độ thực tế phụ thuộc vào số lượng đặt hàng, tình trạng sẵn có của nguyên liệu, thông số kỹ thuật của sản phẩm và các yêu cầu tùy chỉnh. Các đơn hàng gấp cần được xác nhận với AVM trước khi đặt hàng.
Các điều khoản tiêu chuẩn là đặt cọc 30% và số dư 70% trước khi giao hàng bằng T/T hoặc L/C. Các đơn hàng có giá trị nhỏ phải được thanh toán đầy đủ trước khi sản xuất.
Các sản phẩm được đóng gói an toàn trong hộp giấy và gỗ để vận chuyển quốc tế. Sắp xếp đóng gói có thể được xác nhận theo số lượng đặt hàng và yêu cầu vận chuyển.
