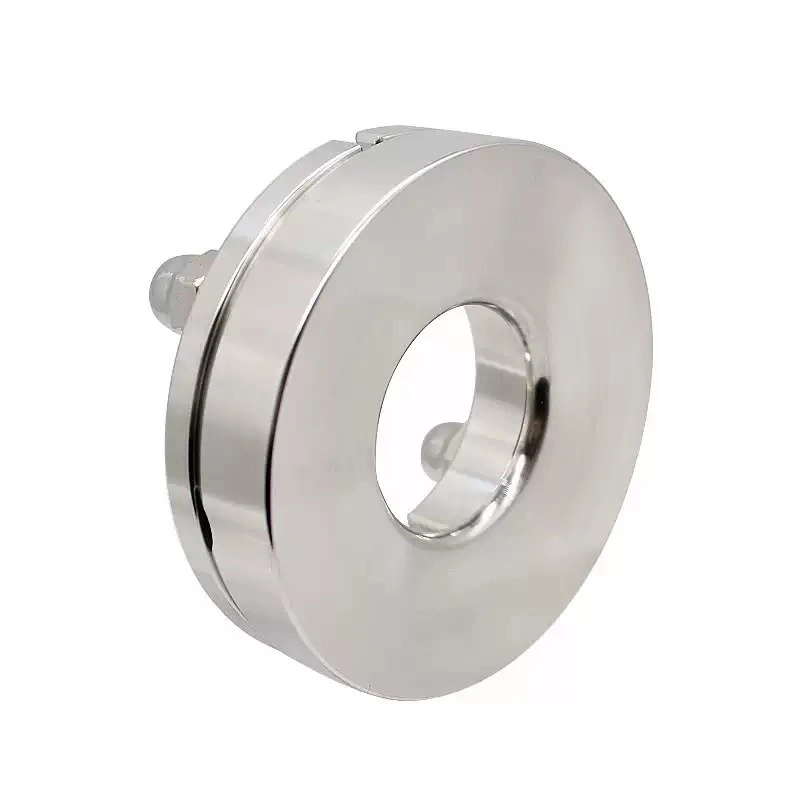

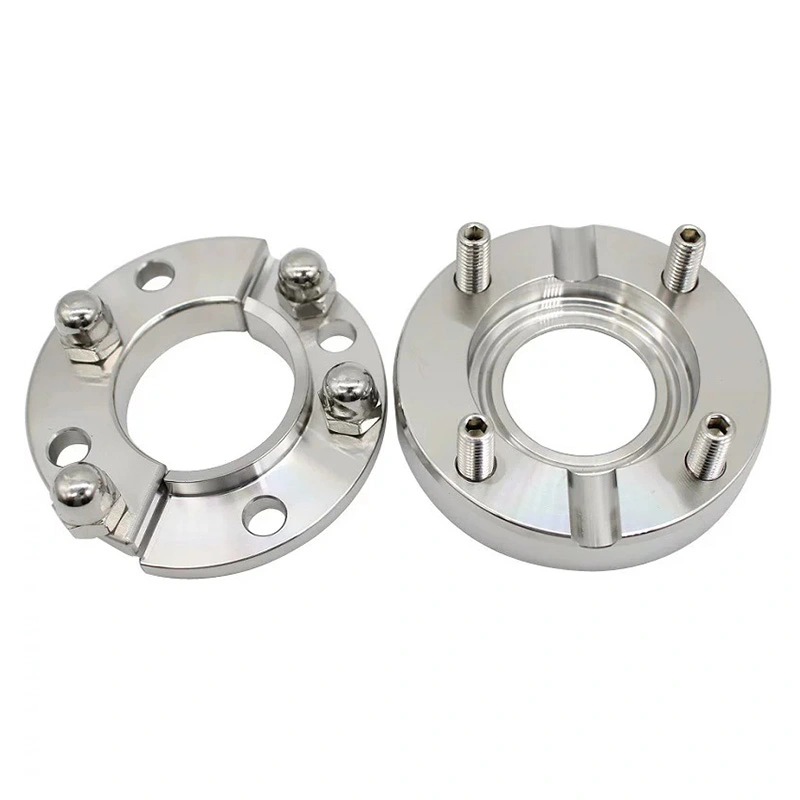

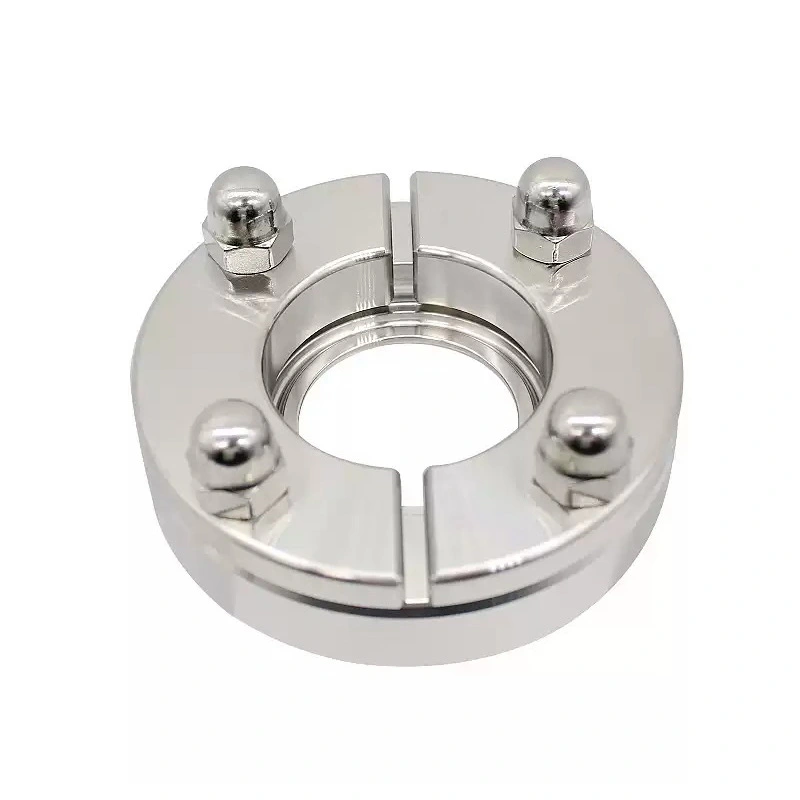

Mặt bích bể thép không gỉ vô trùng

Được sản xuất từ ​​thép không gỉ SUS316, Mặt bích bồn chứa bằng thép không gỉ vô trùng có khả năng chống ăn mòn và ổn định cơ học cho môi trường xử lý hợp vệ sinh. Giao diện vô trùng NA và kết nối kẹp TC cho phép các bộ phận vệ sinh tương thích được lắp đặt, tháo dỡ, kiểm tra và bảo trì một cách hiệu quả.

Mặt bích phù hợp cho thực phẩm và đồ uống, sữa, dược phẩm sinh học, chất bán dẫn, điện tử, phòng sạch và hệ thống xử lý có độ tinh khiết cao. Cấu trúc thoát nước của nó giúp giảm sự tích tụ chất lỏng xung quanh rãnh lắp, trong khi cấu trúc kết nối hợp vệ sinh hỗ trợ lắp đặt ổn định và sạch sẽ.

Tính năng sản phẩm

1. Lắp đặt thiết bị xe tăng

Mặt bích bồn chứa bằng thép không gỉ vô trùng AVM cung cấp một giao diện vệ sinh chuyên dụng giữa bồn chứa và được gắn thiết bị xử lý. Nó có thể được sử dụng cho cảm biến nhiệt độ, cảm biến mức, van lấy mẫu, thiết bị kẹp TC và dụng cụ vệ sinh tương thích khác. Tùy thuộc vào thiết kế bể, mặt bích có thể được đặt trên đỉnh bể, tường phía dưới hoặc tường bên.

2. Kết cấu thép không gỉ 316L

Sản phẩm được sản xuất từ thép không gỉ SUS316, mang lại khả năng chống ăn mòn và ổn định cơ học cho môi trường tiếp xúc với độ ẩm, quy trình làm sạch và chất lỏng xử lý. Việc xây dựng bằng thép không gỉ là thích hợp cho các ứng dụng mà độ sạch của thiết bị và độ tinh khiết của quy trình là quan trọng.

Kết nối và thoát nước hợp vệ sinh

1. Cấu trúc thoát nước tích hợp

Mặt bích có lỗ thoát nước trong rãnh lắp giúp loại bỏ nước ngưng tụ, chất lỏng dư và tạp chất từ khu vực giao diện. Cấu trúc này giúp giảm sự tích tụ chất lỏng, giữ cho khu vực lắp đặt sạch sẽ hơn, và giảm rủi ro ăn mòn liên quan đến độ ẩm trong quá trình vận hành.

2. Giảm khả năng lưu giữ tại khu vực kết nối

Các bề mặt kết nối được thiết kế cho thiết bị xử lý vệ sinh, có cấu trúc nhẵn nhằm giảm diện tích nơi các chất gây ô nhiễm có thể tích tụ. Khoảng cách bề mặt cố định được thiết kế để duy trì gần với khoảng cách tương ứng khoảng cách bề mặt tiếp xúc, giúp cung cấp kết nối ổn định giữa mặt bích và thiết bị tương thích.

Khả năng tương thích CIP và SIP

Mặt bích bồn chứa bằng thép không gỉ vô trùng AVM được thiết kế cho các hệ thống sử dụng CIP (Clean-in-Place) và SIP Quy trình (Khử trùng tại chỗ). Cấu trúc bằng thép không gỉ và cấu trúc hợp vệ sinh cho phép nó được kết hợp vào thiết bị xử lý trong đó việc làm sạch và khử trùng là một phần của quá trình sản xuất thường lệ.

Cần đánh giá nhiệt độ, áp suất, nồng độ hóa chất và thời gian khử trùng CIP/SIP thực tế theo hệ thống được cài đặt hoàn chỉnh và các thành phần được kết nối.

Giao diện vô trùng NA và kết nối TC

Giao diện vô trùng NA / kết nối kẹp TC cung cấp giao diện lắp đặt thực tế cho các thiết bị vệ sinh tương thích thiết bị. Kết nối kẹp cho phép lắp đặt và tháo gỡ các bộ phận của quy trình một cách hiệu quả để kiểm tra, hiệu chuẩn, thay thế hoặc bảo trì.

Ứng dụng

1. Chế biến thực phẩm và đồ uống

Mặt bích có thể được sử dụng để lắp cảm biến, thiết bị lấy mẫu và các bộ phận của quy trình vệ sinh trên các bể chứa dùng cho nước giải khát, thành phần thực phẩm và chế biến thực phẩm lỏng.

2. Chế biến sữa

Nó phù hợp cho các bể chứa hợp vệ sinh và các bình chế biến được sử dụng cho sữa, nguyên liệu sữa và các loại sữa dạng lỏng khác các sản phẩm yêu cầu kết nối bể chứa có thể làm sạch được.

3. Sản xuất dược phẩm sinh học

Mặt bích có thể được tích hợp vào bể và bình vệ sinh để theo dõi quá trình và lấy mẫu các ứng dụng trong đó kiểm soát ô nhiễm và khả năng làm sạch là rất quan trọng.

4. Chất bán dẫn & Điện tử

Nó phù hợp cho các thiết bị xử lý có độ tinh khiết cao yêu cầu kết cấu bằng thép không gỉ và kết nối được kiểm soát giao diện.

5. Hệ thống phòng sạch và độ tinh khiết cao

Sản phẩm có thể được sử dụng làm giao diện lắp đặt cho các thiết bị vệ sinh và thiết bị bể chứa tương thích trong môi trường được kiểm soát môi trường sản xuất.

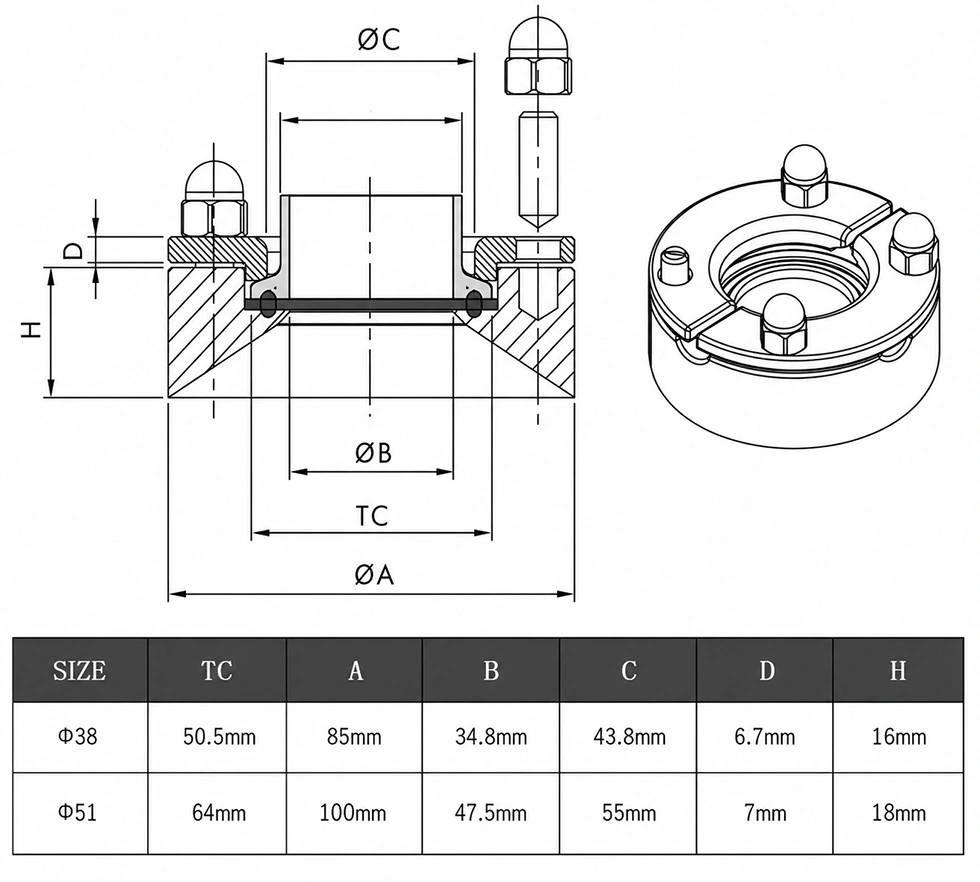

Thông số kỹ thuật

Tiêu chuẩn và chứng nhận vệ sinh

1. Yêu cầu vệ sinh 3-A

Đối với các dự án xử lý vệ sinh hiện hành, cấu hình sản phẩm có thể được chỉ định theo Tiêu chuẩn vệ sinh 3-A Yêu cầu về tiêu chuẩn. Người mua nên xác nhận phạm vi và tài liệu chứng nhận 3-A cần thiết theo ứng dụng thực tế và cấu hình theo yêu cầu.

2. Yêu cầu EHEDG

Đối với thiết bị vệ sinh dùng trong thực phẩm, sữa, dược phẩm và các môi trường chế biến sạch khác, các yêu cầu liên quan cấu hình có thể được đánh giá theo yêu cầu thiết kế hợp vệ sinh EHEDG. Chứng nhận áp dụng phải được được xác nhận cho cấu hình sản phẩm cụ thể.

3. Tuân thủ nguyên liệu FDA

Vật liệu và thành phần bịt kín có thể được chỉ định theo yêu cầu hiện hành của FDA, giúp đáp ứng yêu cầu tiếp xúc vật liệu cho các ứng dụng xử lý vệ sinh. Tài liệu chính xác của FDA cần được xác nhận theo vật liệu và cấu hình đã chọn.

Cân nhắc lựa chọn người mua

Đối với việc lựa chọn mặt bích bể, khả năng tương thích kết nối quan trọng hơn việc chỉ chọn kích thước danh nghĩa. Người mua cần xác nhận vị trí lắp đặt bể, thông số kỹ thuật giao diện NA, kích thước kết nối kẹp TC, được kết nối mô hình cảm biến hoặc van lấy mẫu, cấp thép không gỉ, yêu cầu niêm phong, điều kiện CIP/SIP và bắt buộc tài liệu chứng nhận trước khi đặt hàng.

Việc cung cấp bản vẽ bể hoặc thông số kỹ thuật của thiết bị được kết nối có thể giúp AVM xác định mặt bích thích hợp cấu hình.

Cấu trúc kết nối điển hình

Cấu trúc lắp đặt điển hình là Bể vệ sinh → Mặt bích bể → Kết nối kẹp TC → Cảm biến hoặc Van lấy mẫu. Sự sắp xếp này cung cấp một điểm lắp đặt chuyên dụng đồng thời cho phép tháo rời thành phần được kết nối để kiểm tra, làm sạch, hiệu chuẩn hoặc thay thế.

Câu hỏi thường gặp

1. Những thiết bị nào có thể được lắp đặt với Mặt bích bồn chứa bằng thép không gỉ vô trùng?

Nó chủ yếu được sử dụng để lắp đặt cảm biến nhiệt độ, cảm biến mức, van lấy mẫu và thiết bị vệ sinh TC tương thích. thiết bị trên xe tăng và tàu xử lý.

2. Mặt bích bể có thể được lắp đặt ở đâu?

Nó có thể được cấu hình để lắp đặt trên thành trên, dưới hoặc thành bên của bể vệ sinh, tùy thuộc vào bể yêu cầu về cấu trúc và quy trình thiết bị.

3. Mặt bích được làm từ chất liệu gì?

Vật liệu tiêu chuẩn là thép không gỉ SUS316. Nếu một loại thép không gỉ hoặc tài liệu vật liệu cụ thể được bắt buộc, người mua nên xác nhận nó khi yêu cầu báo giá.

4. Mặt bích bể có tương thích với CIP và SIP không?

Đúng. Mặt bích được thiết kế cho các hệ thống sử dụng quy trình làm sạch hoặc khử trùng CIP và SIP. Vận hành thực tế các thông số cần được đánh giá theo hệ thống hoàn chỉnh.

5. Sản phẩm có hỗ trợ các yêu cầu 3-A, EHEDG và FDA không?

Sản phẩm có thể được cấu hình và ghi lại theo tiêu chuẩn vệ sinh 3-A, EHEDG và liên quan đến FDA hiện hành yêu cầu. Tài liệu chứng nhận và tuân thủ phụ thuộc vào vật liệu thực tế, các bộ phận bịt kín, sản phẩm cấu hình và ứng dụng, vì vậy người mua nên xác nhận các tài liệu cần thiết trước khi đặt hàng.

6. Mục đích của lỗ thoát nước là gì?

Lỗ thoát nước tích hợp giúp loại bỏ nước ngưng tụ, chất lỏng dư thừa và tạp chất khỏi rãnh lắp, giảm giữ chất lỏng xung quanh khu vực kết nối.

7. Sản phẩm sử dụng kết nối nào?

Sản phẩm sử dụng giao diện vô trùng NA với kết nối kẹp TC dành cho thiết bị bể vệ sinh tương thích.

8. Thời gian giao hàng tiêu chuẩn là bao lâu?

Thời gian sản xuất tiêu chuẩn của chúng tôi là 7-10 ngày. Thời gian giao hàng thực tế phụ thuộc vào số lượng đặt hàng, sản phẩm cấu hình và tính sẵn có của vật liệu. Đối với các yêu cầu khẩn cấp, liên hệ với AVM để xác nhận sản xuất có sẵn lịch trình.

9. Điều khoản thanh toán là gì?

Chúng tôi chấp nhận đặt cọc 30%, 70% còn lại được thanh toán trước khi giao hàng qua T/T hoặc L/C. Những đơn hàng có giá trị nhỏ nên được thanh toán đầy đủ trước khi sản xuất.

10. Mặt bích bể được đóng gói như thế nào?

Sản phẩm được đóng gói chắc chắn bằng hộp giấy và hộp gỗ nhằm giảm nguy cơ hư hỏng trong quá trình vận chuyển.
