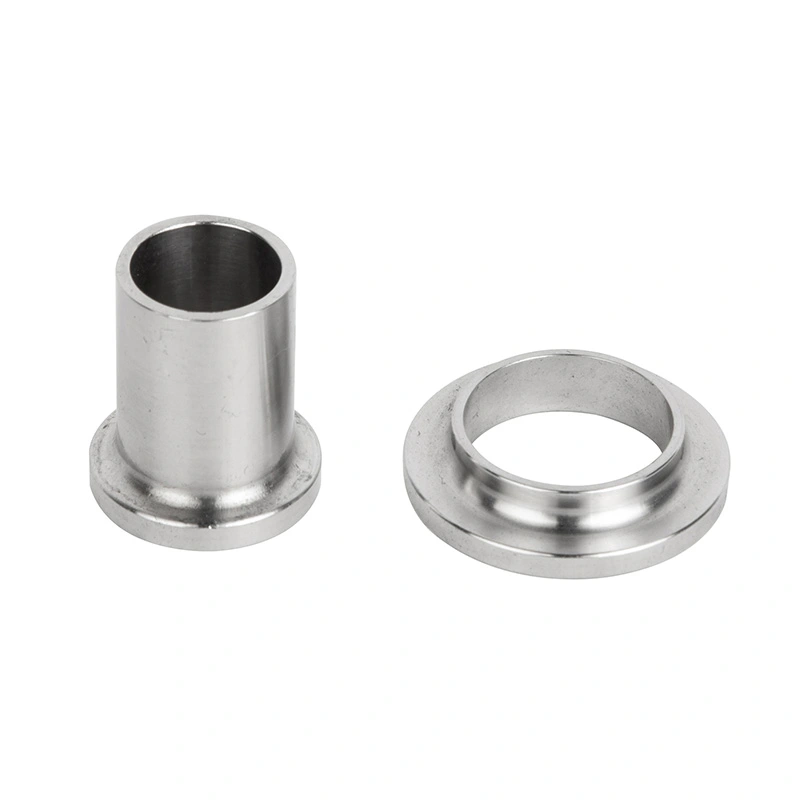

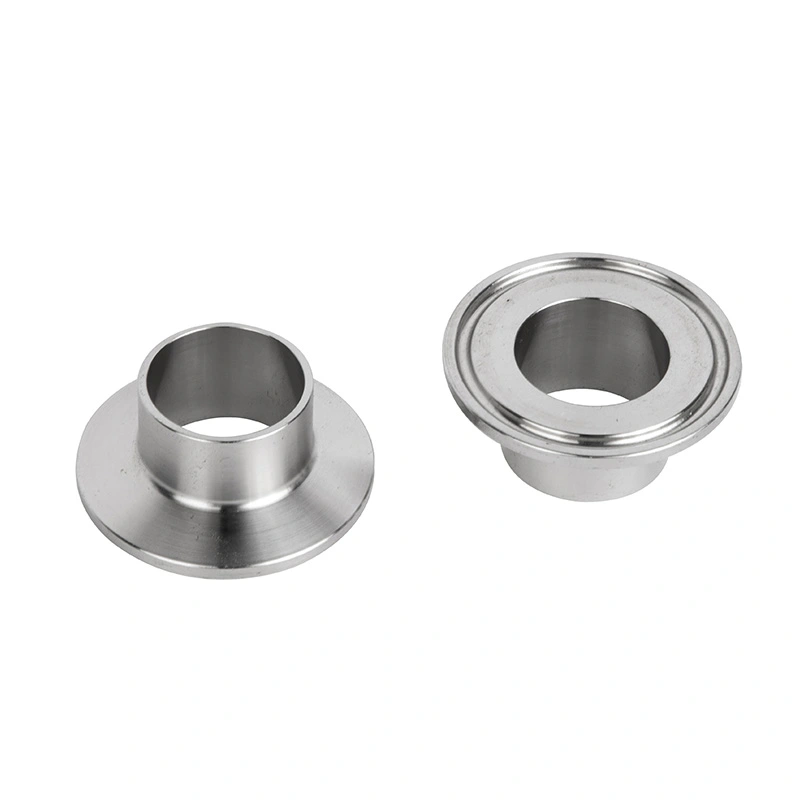

Ferrule vệ sinh BS 4825 được sản xuất chủ yếu từ thép không gỉ 316L (1.4404) cho các ứng dụng yêu cầu chống ăn mòn tốt, độ bền cơ học và hiệu suất vệ sinh. Một lựa chọn thép không gỉ 304 cũng là có sẵn cho các ứng dụng mà yêu cầu về vật liệu ít khắt khe hơn.
Được thiết kế theo BS 4825 Phần 3, ống sắt có sẵn các kích cỡ từ 1/2" đến 8". Được gia công chính xác mặt bịt kín và bề mặt bên trong nhẵn giúp giảm lưu giữ sản phẩm và hỗ trợ các quy trình làm sạch CIP/SIP.
Vòng đệm AVM tuân theo các yêu cầu về kích thước liên quan đến vòng đệm vệ sinh BS 4825 Phần 3. Nó được thiết kế để sử dụng với các kết nối kẹp vệ sinh tương thích, cho phép kết nối thiết bị xử lý và các phần đường ống và ngắt kết nối mà không cần cắt hoặc hàn lại đường ống.
Điều này làm cho kết nối phù hợp với các hệ thống thường xuyên kiểm tra, vệ sinh, thay thế linh kiện hoặc cần phải bảo trì thiết bị.
Thép không gỉ 316L / 1.4404 là vật liệu tiêu chuẩn cho các ứng dụng yêu cầu khả năng chống ăn mòn cao hơn và hiệu suất vệ sinh. Nó thường được lựa chọn cho dược phẩm, công nghệ sinh học, sữa, thực phẩm và độ tinh khiết cao các hệ thống quy trình.
Thép không gỉ 304 có sẵn như là một giải pháp thay thế cho các ứng dụng phù hợp trong đó môi trường xử lý và điều kiện môi trường không yêu cầu khả năng chống ăn mòn bổ sung của 316L.
Việc lựa chọn vật liệu phải dựa trên môi trường xử lý, hóa chất làm sạch, nhiệt độ vận hành và các yếu tố áp dụng. yêu cầu của dự án.
Hygienic BS 4825 Ferrule sử dụng kết nối kẹp vệ sinh hoạt động với miếng đệm và kẹp tương thích. Cái này cấu hình cho phép kết nối được lắp ráp và tháo rời tương đối nhanh chóng so với kết nối cố định các kết nối hàn.
Để bịt kín chính xác, ống nối, miếng đệm và kẹp phải được chọn làm bộ tương thích với kích thước phù hợp.
Tình trạng bề mặt bên trong của ống sắt vệ sinh ảnh hưởng trực tiếp đến hiệu suất làm sạch và lưu giữ sản phẩm. AVM BS 4825 Ferrule sử dụng bề mặt bên trong nhẵn với độ hoàn thiện tiêu chuẩn Ra ≤ 0,8 μm.
Lỗ khoan nhẵn làm giảm các khu vực mà vật liệu xử lý có thể tích tụ và hỗ trợ làm sạch và thoát nước hiệu quả hơn. Vòng đệm có thể được tích hợp vào hệ thống đường ống vệ sinh bằng quy trình CIP và SIP, với điều kiện là cụm lắp ráp hoàn chỉnh và các bộ phận bịt kín của nó phù hợp với các điều kiện làm sạch và khử trùng quy định.
Đối với các ứng dụng có độ tinh khiết cao, người mua có thể chỉ định độ hoàn thiện bề mặt cần thiết và tài liệu trước khi sản xuất.
AVM Hygienic BS 4825 Ferrule được thiết kế cho các hệ thống xử lý vệ sinh nơi xây dựng, vật liệu hợp vệ sinh khả năng tương thích, tình trạng bề mặt và khả năng làm sạch là rất quan trọng. Cấu hình sản phẩm có thể được lựa chọn theo theo các yêu cầu liên quan đến Tiêu chuẩn vệ sinh 3-A, nguyên tắc thiết kế hợp vệ sinh EHEDG và tiếp xúc với thực phẩm của FDA yêu cầu về vật chất.
Các yêu cầu tuân thủ áp dụng tùy thuộc vào loại thép không gỉ, độ hoàn thiện bề mặt, vật liệu đệm và cấu hình kết nối hoàn chỉnh. AVM có thể xác nhận các tài liệu áp dụng theo sản phẩm cụ thể và yêu cầu của dự án.
Đối với các ứng dụng chế biến thực phẩm và sữa, ống sắt có thể được chỉ định theo tiêu chuẩn vệ sinh 3-A hiện hành yêu cầu, có lưu ý đến bề mặt tiếp xúc với sản phẩm nhẵn, khả năng làm sạch và kết nối hợp vệ sinh. thiết kế.
Vòng đệm có thể được tích hợp vào các hệ thống đường ống được thiết kế theo nguyên tắc thiết kế hợp vệ sinh EHEDG, đặc biệt là dành cho các ứng dụng yêu cầu khả năng lưu giữ sản phẩm thấp, làm sạch hiệu quả và điều kiện quy trình hợp vệ sinh.
Đối với các ứng dụng thực phẩm và đồ uống liên quan đến tiếp xúc với sản phẩm, vật liệu phù hợp và cấu hình niêm phong có thể được được lựa chọn theo yêu cầu hiện hành của FDA. Các tài liệu cụ thể của FDA phải được xác nhận theo cấu hình vật liệu và miếng đệm được cung cấp.
| Mục | Đặc điểm kỹ thuật |
| Sản phẩm | Đầu nối vệ sinh BS 4825 |
| Tiêu chuẩn | BS 4825 Phần 3 |
| Vật liệu tiêu chuẩn | Thép không gỉ 316L / 1.4404 |
| Vật liệu tùy chọn | Thép không gỉ 304 |
| Phạm vi kích thước | 1/2" - 8" |
| Bề mặt hoàn thiện | Ra ≤ 0,8 m |
| Kiểu kết nối | Kẹp Ferrule |
| Phương pháp niêm phong | Vòng đệm vệ sinh tương thích + Kẹp |
| Vệ sinh | Tương thích CIP/SIP |
| Yêu cầu vệ sinh | Cấu hình áp dụng 3-A / EHEDG / FDA |
| Ứng dụng | Hệ thống đường ống vệ sinh và có độ tinh khiết cao |
Các kích thước sau đây bao gồm các kích thước ống nối phổ biến được cung cấp cho các ứng dụng đường ống vệ sinh. Người mua nên xác nhận OD ống yêu cầu và kích thước kết nối trước khi đặt hàng.
| ống OD | Chiều dài vòng sắt | Mặt bích OD |
| 1/2" (12,7mm) | 21,5 mm | 25,4 mm |
| 1" (25,4mm) | 21,5 mm | 50,5 mm |
| 2" (50,8mm) | 21,5 mm | 64,0 mm |
| 3" (76,2mm) | 21,5 mm | 91,0mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28mm | 167,0 mm |
Vòng đệm có thể được sử dụng trong dây chuyền xử lý vệ sinh để truyền chất lỏng, kết nối thiết bị và quy trình làm sạch hệ thống. Cấu hình kẹp của nó cũng cho phép tháo các bộ phận được kết nối để kiểm tra và bảo trì.
Các ứng dụng điển hình bao gồm chế biến đồ uống, sản xuất thực phẩm lỏng, vận chuyển nguyên liệu và tiện ích vệ sinh các hệ thống yêu cầu khả năng chống ăn mòn và kết nối đường ống có thể làm sạch được.
Ống thép không gỉ 316L thích hợp cho sữa, kem, sữa chua và các hệ thống chế biến sữa khác, nơi đảm bảo vệ sinh kết nối và làm sạch thường xuyên là một phần của sản xuất bình thường.
Hygienic BS 4825 Ferrule có thể được lắp đặt trong các thiết bị sản xuất bia và đồ uống vệ sinh, bao gồm cả đường ống kết nối giữa bể chứa, máy bơm, van và các thành phần quy trình khác.
Đối với các hệ thống chất lỏng có độ tinh khiết cao, bề mặt bên trong nhẵn và kết nối kẹp vệ sinh giúp tạo ra khả năng làm sạch dễ dàng. bố trí đường ống. Vật liệu cuối cùng, bề mặt hoàn thiện, miếng đệm và quy trình làm sạch phải được lựa chọn theo đến đặc tả quy trình.
Vòng đệm phải phù hợp với đường kính ngoài của ống thực tế và kích thước BS 4825 hiện hành. Kích thước ống danh nghĩa một mình không nên sử dụng khi đặt mua linh kiện thay thế.
316L thường được ưa thích cho các yêu cầu vệ sinh, dược phẩm, công nghệ sinh học, sữa và nhạy cảm với ăn mòn ứng dụng. 304 có thể được xem xét khi khả năng chống ăn mòn của nó đủ cho môi trường xử lý.
Lớp hoàn thiện Ra ≤ 0,8 μm tiêu chuẩn phù hợp cho nhiều ứng dụng vệ sinh. Các dự án có yêu cầu vệ sinh nghiêm ngặt hơn yêu cầu có thể chỉ định bề mặt hoàn thiện mịn hơn nếu có.
Vòng đệm vệ sinh cần có miếng đệm và kẹp tương thích để tạo thành kết nối hoàn chỉnh. Các kích thước và vật liệu của các bộ phận này phải được kiểm tra cùng nhau để đảm bảo lắp ráp và niêm phong đúng cách.
Người mua nên cung cấp hóa chất làm sạch, nhiệt độ, điều kiện khử trùng và cách vận hành dự kiến. môi trường khi chọn ống nối và các thành phần bịt kín cho hệ thống CIP/SIP.
AVM cung cấp ống nối vệ sinh BS 4825 cho các dự án đường ống vệ sinh yêu cầu các kích cỡ, loại vật liệu khác nhau, hoàn thiện bề mặt và cấu hình kết nối.
Để báo giá và xác nhận kỹ thuật, người mua có thể cung cấp OD ống, loại vật liệu, số lượng, độ hoàn thiện bề mặt, yêu cầu về miếng đệm và ứng dụng.
Đối với các dự án dược phẩm, công nghệ sinh học, thực phẩm, sữa, đồ uống và độ tinh khiết cao, AVM có thể xác nhận các yêu cầu áp dụng cấu hình sản phẩm và tài liệu kỹ thuật có sẵn theo yêu cầu đặt hàng cụ thể.
Vòng đệm được thiết kế theo yêu cầu BS 4825 Phần 3 về vòng đệm hợp vệ sinh và được thiết kế để tương thích hệ thống đường ống kẹp vệ sinh.
Vật liệu tiêu chuẩn là thép không gỉ 316L / 1.4404. Thép không gỉ 304 cũng có thể được cung cấp cho phù hợp ứng dụng.
Phạm vi kích thước được cung cấp là 1/2" đến 8". Các kích thước phổ biến bao gồm 1/2", 1", 2", 3", 4" và 6". Kích thước chính xác nên được xác nhận theo tiêu chuẩn ống yêu cầu trước khi đặt hàng.
Đúng. Ống nối có thể được sử dụng trong các hệ thống đường ống vệ sinh dược phẩm và công nghệ sinh học khi vật liệu được chọn, bề mặt hoàn thiện, miếng đệm và cấu hình hệ thống hoàn chỉnh đáp ứng các yêu cầu vệ sinh của dự án.
Vòng sắt có thể được cấu hình theo các yêu cầu hiện hành 3-A, EHEDG và liên quan đến FDA. Sự tuân thủ chính xác và tài liệu phụ thuộc vào vật liệu, bề mặt hoàn thiện, miếng đệm và cấu hình sản phẩm cụ thể. Người mua nên xác nhận các tài liệu cần thiết với AVM trước khi đặt hàng.
Bề mặt hoàn thiện tiêu chuẩn là Ra ≤ 0,8 μm. Nếu dự án yêu cầu đặc điểm kỹ thuật bề mặt khác, người mua nên nêu rõ yêu cầu hoàn thiện khi yêu cầu báo giá.
Đúng. Vòng đệm có thể được tích hợp vào hệ thống đường ống vệ sinh tương thích CIP/SIP. Kết nối hoàn chỉnh lắp ráp, bao gồm cả miếng đệm và kẹp, phải phù hợp với điều kiện làm sạch và khử trùng thực tế.
Ống sắt là thành phần kết nối ống. Một kẹp và miếng đệm tương thích có thể được chỉ định theo dự án yêu cầu. Người mua nên xác nhận xem họ cần một ống nối riêng lẻ hay một cụm kết nối hoàn chỉnh.
Thép không gỉ 316L thường được khuyên dùng để có khả năng chống ăn mòn cao hơn và yêu cầu các ứng dụng vệ sinh cao hơn. Thép không gỉ 304 có thể được sử dụng ở nơi môi trường xử lý và môi trường vận hành tương thích với vật liệu của nó tài sản.
