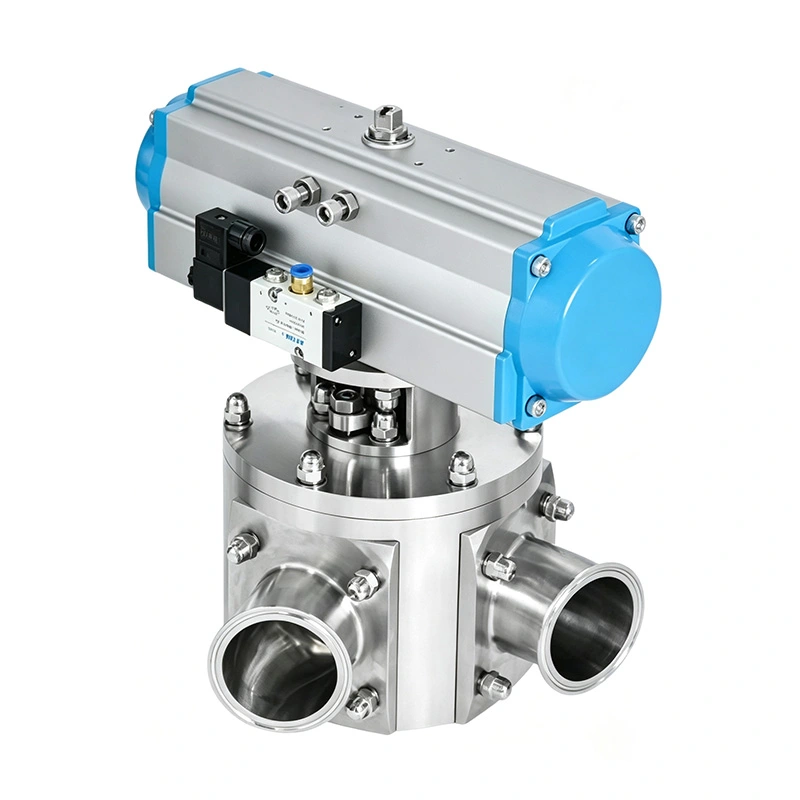

Không giống như các van cách ly chỉ đơn giản là dừng dòng nguyên liệu, Van chuyển hướng loại Y vệ sinh AVM dành cho bột khô tập trung vào chuyển đổi đường dẫn, kiểm soát lưu giữ vật liệu và hiệu quả vận chuyển. Nội bộ được sắp xếp hợp lý của nó lối đi giúp giảm sự tích tụ bột và tổn thất áp suất, làm cho nó phù hợp với khí nén và trọng lực tự động hệ thống truyền tải.
Phích cắm bên trong quay để kết nối đầu vào với một trong hai ổ cắm. Điều này cho phép người vận hành hoặc bộ điều khiển tự động hệ thống để chọn các điểm đến hạ nguồn khác nhau theo trình tự sản xuất.
Thân hình chữ Y mang lại sự chuyển tiếp mượt mà giữa các cổng, giúp bột di chuyển qua van mà không cần nhiễu loạn không cần thiết hoặc các góc nhọn bên trong.
Bộ truyền động khí nén cho phép chuyển đổi nhanh chóng giữa các tuyến vận chuyển và có thể được kết nối với hệ thống sản xuất dựa trên PLC hệ thống. Điều này làm cho van phù hợp cho việc trộn tự động, vận chuyển nhiều dòng và kiểm soát công thức sản xuất.

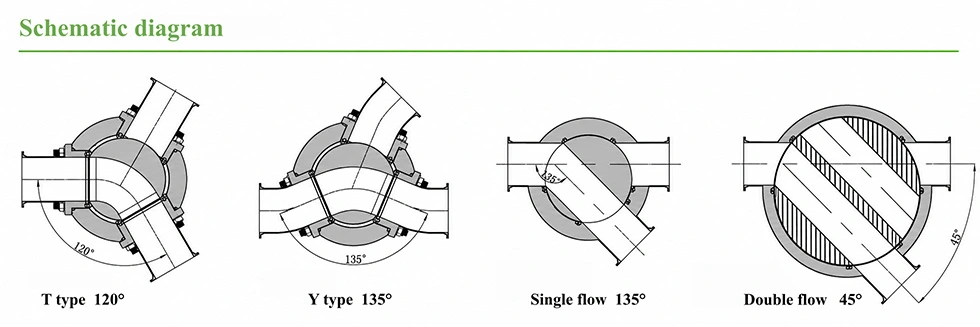

AVM cung cấp các thiết kế kênh nội bộ khác nhau tùy theo đặc tính vật liệu và yêu cầu quy trình.
Có sẵn với các góc dòng chảy 120° hoặc 135°, cấu hình này cho phép đầu vào giao tiếp với đầu ra hoặc được bị cô lập. Đường cong bên trong giúp giảm thiểu việc lưu giữ vật liệu và tổn thất áp suất.
Phích cắm một kênh cung cấp dòng chảy tương đối trực tiếp, làm cho nó phù hợp với các ứng dụng yêu cầu chuyển hướng nguyên liệu đơn giản và chuyển bột hiệu quả.
Thiết kế kênh đôi dành cho các vật liệu có tính mài mòn cao hơn. Với góc chuyển đổi nhỏ hơn khoảng 30° hoặc 45°, phích cắm cần được xoay hạn chế trong quá trình hoạt động.
Đối với các sản phẩm có độ mài mòn cao, phích cắm có thể xoay 180° trong quá trình bảo trì để tận dụng bề mặt không bị mài mòn. Cái này giúp kéo dài tuổi thọ linh kiện và giảm tần suất thay thế.
Sự tích tụ bột bên trong van chuyển hướng có thể gây ô nhiễm chéo, xả không đều và tăng yêu cầu làm sạch.
AVM sử dụng các chuyển tiếp bên trong mượt mà để giảm thiểu các góc nhọn nơi các vật liệu khối khô có thể tích tụ. Việc thiết kế giúp duy trì đường truyền tải ổn định hơn đồng thời giảm tổn thất áp suất không cần thiết.
Đối với các ứng dụng dược phẩm và thực phẩm, bề mặt tiếp xúc với sản phẩm được đánh bóng và vật liệu niêm phong tuân thủ FDA là có sẵn.
Van chuyển hướng vệ sinh loại Y dành cho bột khô số lượng lớn có thể được sản xuất từ SS304, SS316L, Titanium TA2 hoặc Duplex 2205, tùy thuộc vào yêu cầu ăn mòn, mài mòn và quy trình.
Đối với các ứng dụng vệ sinh, bề mặt tiếp xúc với sản phẩm có thể đạt Ra <0,6 μm. PTFE, EPDM, Silicone và tuân thủ FDA Vật liệu niêm phong FKM có sẵn.
Cấu hình tương thích CIP/SIP cũng có thể được cung cấp cho các ứng dụng yêu cầu làm sạch và vệ sinh đơn giản kiểm soát quá trình.
Được sử dụng để chuyển API và HPAPI, sạc bột, xả, hệ thống ngăn chặn và sản xuất máy tính bảng hoặc viên nang các dòng nơi các đích quy trình khác nhau cần được chọn tự động.
Thích hợp cho các vật liệu than chì, cực âm và cực dương trong đó việc định tuyến và bảo vệ bột có giá trị cao được kiểm soát quan trọng.
Dùng cho sữa bột, bột mì, đường, phụ gia thực phẩm và các thành phần dinh dưỡng được vận chuyển giữa các silo, phễu và thiết bị chế biến.
Cấu hình kênh đôi có thể được chọn cho các hóa chất đặc biệt và chất rắn khối có tính mài mòn khi độ mòn bên trong sức đề kháng là một sự cân nhắc chính.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van chuyển hướng vệ sinh loại Y |
| Kích thước danh nghĩa | 2"–12" (DN50–DN300) |
| Chất liệu thân máy | SS304, SS316L, TA2, Song công 2205 |
| Bề mặt hoàn thiện | Ra <0,6 mm |
| Góc dòng chảy | 90°, 120°, 135° |
| Hoạt động | Thiết bị truyền động khí nén |
| Đánh giá áp suất | -0,1 MPa đến +0,6 MPa |
| Vật liệu đóng dấu | Tuân thủ FDA PTFE, EPDM, Silicone, FKM |
| Kiểu kết nối | Tri-Kẹp, Mặt bích, Mối hàn |
| Vệ sinh | Tương thích CIP/SIP Tùy chọn |
| Tiêu chuẩn kết nối | DIN, SMS, 3A, ISO, BS |
| Cân nhắc | Van chuyển hướng loại AVM Y | Van cách ly tiêu chuẩn |
| Chức năng chính | Chuyển hướng vật liệu giữa các tuyến đường | Dừng hoặc cho phép dòng chảy |
| Đường dẫn đầu ra | Hai cửa hàng có thể lựa chọn | Thông thường một |
| Chuyển tuyến tự động | Đúng | Giới hạn |
| Vận chuyển bột | Tối ưu hóa | Ứng dụng phụ thuộc |
| Kiểm soát hướng dòng chảy | Có sẵn | Không phải chức năng chính của nó |
| Sản xuất nhiều dây chuyền | Thích hợp | Yêu cầu thêm van |
| Tùy chọn vật liệu mài mòn | Duplex 2205/TA2 có sẵn | Phụ thuộc vào thiết kế |
Một nhà sản xuất dược phẩm cần chuyển một dòng bột sang hai dây chuyền chế biến khác nhau theo đợt sản xuất. Sự sắp xếp trước đây yêu cầu nhiều van cách ly, làm tăng số lượng điểm kết nối và hoạt động làm sạch.
AVM cung cấp van chuyển hướng loại Y dẫn động bằng khí nén. Khách hàng tích hợp bộ truyền động vào hệ thống PLC do đó, điểm đến truyền tải có thể được chọn tự động. Phản hồi của khách hàng tập trung vào lộ trình đơn giản hơn chuyển đổi, ít thao tác thủ công hơn và chuyển bột ổn định hơn giữa các lô sản xuất.
Bộ xử lý vật liệu pin cần có van chuyển hướng để định tuyến bột mài mòn giữa hai kho lưu trữ ở hạ lưu. hệ thống. Khách hàng đặc biệt lo ngại về tình trạng hao mòn bên trong vì van sẽ hoạt động liên tục trong điều kiện vật liệu mài mòn.
AVM đề xuất cấu hình kênh đôi với tùy chọn vật liệu chống mài mòn. Khách hàng nhấn mạnh thiết kế phích cắm có thể đảo ngược như một lợi thế bảo trì thực tế, vì phích cắm có thể được xoay trong quá trình bảo trì sử dụng bề mặt ít bị mài mòn và kéo dài tuổi thọ hoạt động.
Giải pháp van vệ sinh AVM có thể được cấu hình bằng vật liệu bịt kín tuân thủ FDA và thiết kế hợp vệ sinh hỗ trợ Sản xuất theo định hướng GMP. Các cấu hình áp dụng cũng có thể được cung cấp với chất lượng 3-A, CE và ISO 9001 và tài liệu tuân thủ.
Nó chuyển hướng vật liệu từ một đầu vào đến hai đầu ra có thể lựa chọn, cho phép tự động chuyển đổi giữa các đầu vào khác nhau đường vận chuyển hoặc xử lý.
Van chuyển hướng vệ sinh loại Y dành cho bột khô số lượng lớn thích hợp cho bột, hạt, viên và các loại chảy tự do khác vật liệu rời khô. Cấu hình chống mài mòn có sẵn cho các sản phẩm mài mòn.
Đúng. Truyền động bằng khí nén cho phép van được tích hợp với PLC và các hệ thống điều khiển quá trình tự động khác.
Thép không gỉ SS316L thường được ưa chuộng cho các bộ phận tiếp xúc với sản phẩm trong các ứng dụng dược phẩm hợp vệ sinh.
Đúng. Các cấu hình tương thích với CIP/SIP có sẵn theo quy trình và yêu cầu vệ sinh.
Vật liệu bịt kín PTFE, EPDM, Silicone và FKM tuân thủ FDA có thể được lựa chọn tùy theo sản phẩm và hoạt động điều kiện.
