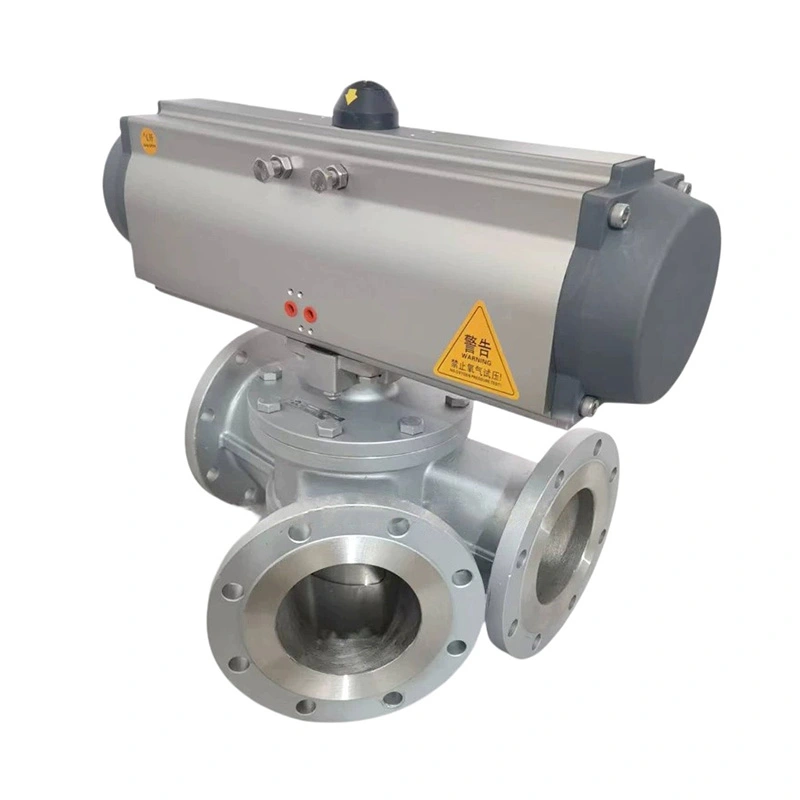

Với khả năng dẫn động bằng khí nén, phản hồi vị trí và cơ cấu chuyển hướng quay, Bộ chuyển hướng 3 chiều bằng khí nén vệ sinh Valve For Powder cung cấp định tuyến nguyên liệu nhanh chóng và lặp lại cho dược phẩm, thực phẩm, hóa chất, nhựa, pin và các hệ thống xử lý vật liệu rời khác.
Van chuyển hướng 3 chiều khí nén vệ sinh dành cho bột có thể hướng vật liệu từ một đường truyền sang một trong hai đường các điểm đến ở hạ lưu. Cấu hình này hữu ích khi một nguồn bột cung cấp nhiều phễu, silo, máy trộn hoặc máy chế biến.
Nguyên tắc tương tự có thể được cấu hình để hội tụ dòng chảy, cho phép vật liệu từ hai nguồn khác nhau đi vào một đường vận chuyển hạ lưu.
Tính linh hoạt này làm giảm nhu cầu về nhiều van cách ly riêng lẻ và đơn giản hóa việc định tuyến vật liệu tự động hệ thống.

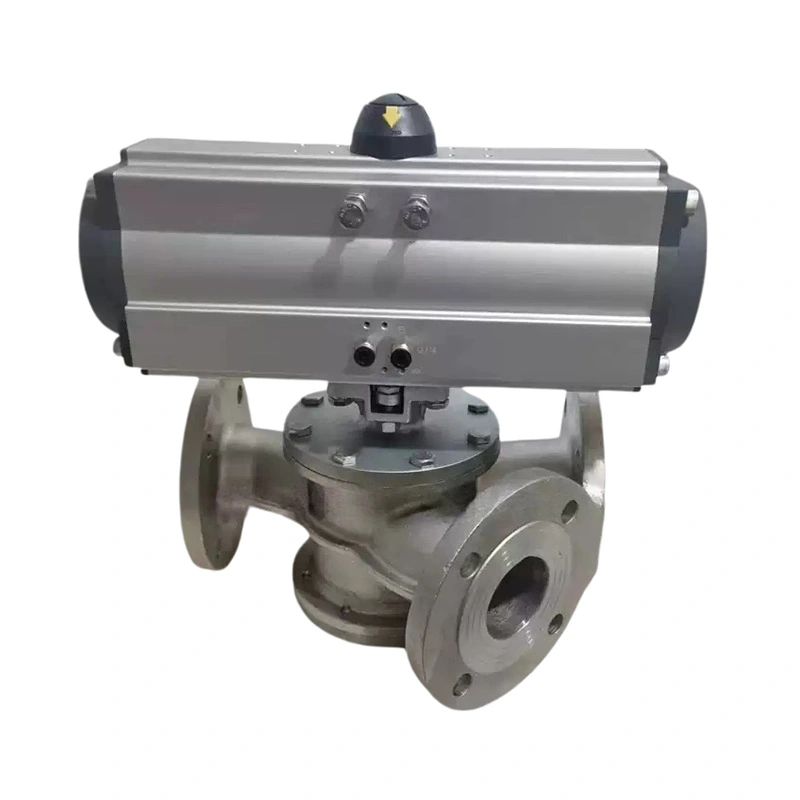

Bộ truyền động khí nén quay bộ phận chuyển hướng bên trong giữa các vị trí đặt trước theo tín hiệu từ hệ thống điều khiển.
Một van điện từ điều khiển bộ truyền động, trong khi các công tắc giới hạn tích hợp xác nhận vị trí van thực tế. các tín hiệu phản hồi có thể được kết nối với hệ thống PLC hoặc DCS, cho phép thiết bị vận chuyển chỉ hoạt động sau khi đường dẫn luồng yêu cầu đã được xác nhận.
Điều này đặc biệt hữu ích cho việc trộn bột tự động và chuyển bột theo công thức.
Thiết kế tấm quay cung cấp cấu trúc chuyển mạch đơn giản để vận chuyển bột và hạt thông thường ứng dụng. Cấu trúc nhỏ gọn của nó cho phép tích hợp hiệu quả vào các dây chuyền xử lý hiện có.
Cấu hình xi lanh quay cung cấp sự sắp xếp dòng chảy bên trong khác nhau cho các ứng dụng yêu cầu cụ thể góc chuyển đổi hoặc đặc điểm dòng vật liệu.
Cả hai cấu hình có thể được tùy chỉnh theo điều kiện vận chuyển, đặc tính vật liệu và lắp đặt yêu cầu.
Đường dẫn dòng chảy bên trong được thiết kế để giảm sự chuyển tiếp đột ngột và lực cản không cần thiết khi vật liệu đi qua cái van.
Điều này giúp giảm:
Giảm áp suất, hỗ trợ vận chuyển bằng khí nén hiệu quả.
Giữ nguyên vật liệu, giảm lượng bột dư bên trong van.
Phân hủy sản phẩm, giúp bảo vệ các hạt, viên dễ vỡ.
Nguy cơ tắc nghẽn, đặc biệt trong quá trình vận chuyển vật liệu liên tục.
Đối với các ứng dụng vệ sinh, bề mặt bên trong có thể được hoàn thiện tới Ra 0,6 μm (400#).
Cấu hình tiêu chuẩn bao gồm các góc chuyển đổi 30° và 45°, trong khi các cách bố trí ổ cắm tùy chỉnh có thể được tùy chỉnh. được sản xuất để phù hợp với bố trí nhà máy cụ thể.
Do đó, Van chuyển hướng 3 chiều khí nén vệ sinh dành cho bột có thể được lắp đặt giữa các đường truyền, phễu, silo và thiết bị xử lý mà không yêu cầu thay đổi lớn đối với hệ thống xử lý vật liệu tổng thể.
Van chuyển hướng AVM được thiết kế để xử lý bột, hạt, viên, mảnh và hỗn hợp bột-hạt.
Các nguyên liệu điển hình bao gồm bột dược phẩm và API, bột mì, đường, tinh bột, bột hóa học, viên nhựa, nguyên liệu pin lithium, khoáng sản, xi măng và tro bay.
Dùng để vận chuyển API, tá dược, bột dược phẩm giữa các dây chuyền vận chuyển, bình chứa và chế biến thiết bị đồng thời hỗ trợ lựa chọn tuyến đường tự động.
Thích hợp cho bột mì, đường, tinh bột, thành phần dinh dưỡng và các vật liệu rời khô khác ở nơi xây dựng hợp vệ sinh và định tuyến được kiểm soát là cần thiết.
Được sử dụng để định tuyến cực âm, cực dương, than chì và các vật liệu năng lượng mới khác giữa các quá trình xử lý hoặc lưu trữ khác nhau điểm.
Thích hợp để vận chuyển các viên nhựa, nhựa và các vật liệu dạng hạt khác tới các nơi sản xuất hoặc lưu trữ khác nhau hệ thống.
Được sử dụng trong hóa chất tốt, xi măng, khai thác mỏ, luyện kim và các ngành công nghiệp khác đòi hỏi phải chuyển đổi khối khô một cách đáng tin cậy vật liệu.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van chuyển hướng 3 chiều khí nén vệ sinh |
| Kích thước van | DN50–DN300 (2"–12") |
| Áp suất làm việc | 0,15–0,6 MPa |
| Nhiệt độ làm việc | -20°C đến +250°C |
| Loại chuyển hướng | Tấm quay / Xi lanh quay |
| Chuyển đổi góc | 30° / 45° |
| Ứng dụng | Xả trọng lực & Vận chuyển bằng khí nén |
| Kích hoạt | Khí nén / Hướng dẫn sử dụng / Điện tùy chọn |
| Chất liệu thân máy | SS304, SS316L, Thép cacbon (WCB) |
| Sự liên quan | mặt bích |
| Tiêu chuẩn mặt bích | ANSI B16.5 Lớp 150, GB, DIN |
| Phương tiện phù hợp | Bột, hạt, viên, mảnh, hỗn hợp bột-hạt |
| Liên hệ sản phẩm Kết thúc | Lên tới Ra 0,6 μm |
Đối với dây chuyền sản xuất tự động, van có thể được trang bị bộ truyền động khí nén, van điện từ, vị trí chỉ báo, cảm biến tiệm cận và tích hợp điều khiển PLC/DCS. Đối với các môi trường cụ thể, AVM cũng có thể cung cấp hoàn thiện vệ sinh được đánh bóng như gương, cấu hình cấp dược phẩm, bịt kín áp suất cao và chống cháy nổ gói thiết bị truyền động.
Một nhà sản xuất dược phẩm cần chuyển một dòng bột giữa hai dây chuyền chế biến theo công thức sản xuất khác nhau. Chuyển đổi thủ công tạo ra sự tham gia bổ sung của người vận hành và tăng khả năng chọn sai đường vận chuyển.
AVM cung cấp van chuyển hướng 3 chiều bằng khí nén có điều khiển điện từ và phản hồi vị trí. Van đã được tích hợp với PLC của khách hàng để tuyến truyền tải có thể được chọn tự động. Phản hồi của khách hàng tập trung chuyển đổi tuyến đường nhất quán hơn, xác nhận vị trí van trước khi vận chuyển và giảm sự can thiệp thủ công.
Một nhà sản xuất vật liệu năng lượng mới cần một dây chuyền vận chuyển để cung cấp các điểm lưu trữ khác nhau cho pin khô vật liệu. Khách hàng lo ngại bột còn sót lại bên trong van chuyển mạch sẽ ảnh hưởng đến các mẻ tiếp theo.
AVM đã cấu hình van với lối đi bên trong được sắp xếp hợp lý và xử lý bề mặt hợp vệ sinh. Sau khi cài đặt, khách hàng nhấn mạnh khả năng giữ nguyên liệu thấp hơn, chuyển đổi mượt mà hơn giữa các điểm đến và làm sạch dễ dàng hơn trong quá trình chuyển đổi vật chất.
| Yêu cầu | Van chuyển hướng 3 chiều AVM | Van ngắt tiêu chuẩn |
| Hướng dòng chảy | Nhiều tuyến đường | Thông thường một tuyến đường |
| Chuyển đổi tự động | Đúng | Chủ yếu là cách ly |
| Phản hồi về vị trí | Có sẵn | Phụ thuộc vào cấu hình |
| Tích hợp PLC | Được hỗ trợ | Phụ thuộc vào cấu hình |
| Định tuyến bột | Được thiết kế đặc biệt | Không phải chức năng chính |
| Vận chuyển nhiều tuyến | Thích hợp | Yêu cầu nhiều van |
| Vận hành bằng khí nén | Có sẵn | Có sẵn tùy theo loại |
Van chuyển hướng 3 chiều khí nén vệ sinh cho bột được sử dụng để tự động chuyển hướng vật liệu giữa các loại khác nhau các tuyến đường vận chuyển. Nó có thể được cấu hình thành một đầu vào/hai đầu ra hoặc hai đầu vào/một đầu ra.
Đúng. Có thể chọn cấu trúc vệ sinh SS316L và bề mặt tiếp xúc với sản phẩm được đánh bóng cho dược phẩm và các sản phẩm khác ứng dụng vệ sinh.
Đúng. Truyền động bằng khí nén, điều khiển điện từ và phản hồi vị trí có thể được tích hợp với hệ thống PLC/DCS.
Nó phù hợp cho bột, hạt, viên, mảnh và hỗn hợp bột-hạt, bao gồm bột dược phẩm, thành phần thực phẩm, hạt nhựa và vật liệu pin.
Chúng sử dụng các cấu trúc chuyển hướng bên trong khác nhau để phù hợp với các đặc tính dòng chảy khác nhau, các góc chuyển đổi và yêu cầu xử lý vật liệu. AVM có thể đề xuất cấu hình phù hợp tùy theo hệ thống vận chuyển.
Đúng. Tiêu chuẩn mặt bích, bố trí ổ cắm và góc chuyển đổi có thể được cấu hình theo yêu cầu của khách hàng truyền đạt các yêu cầu về bố trí và thiết bị.
