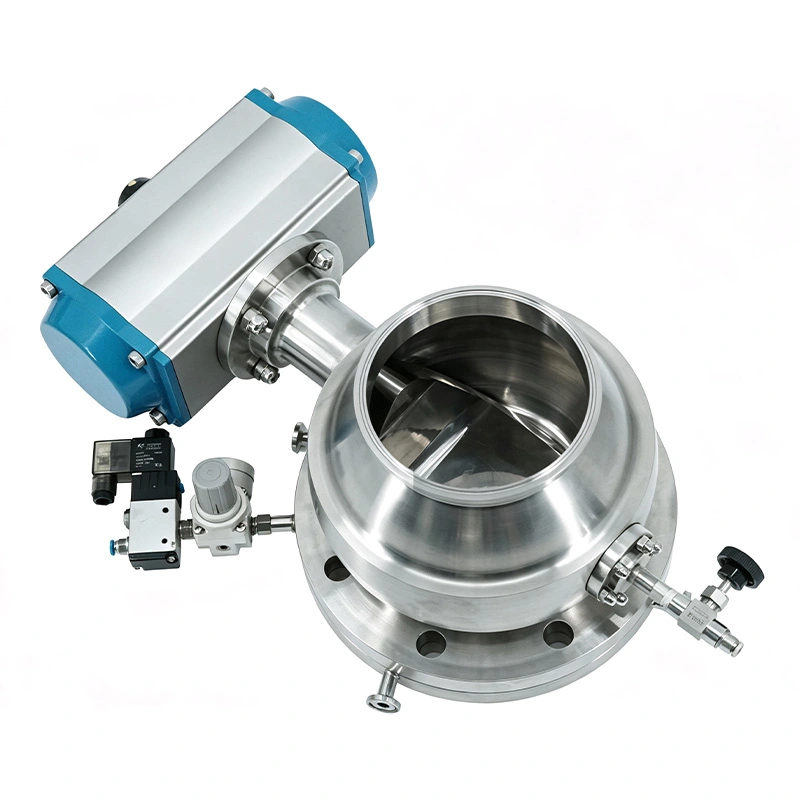

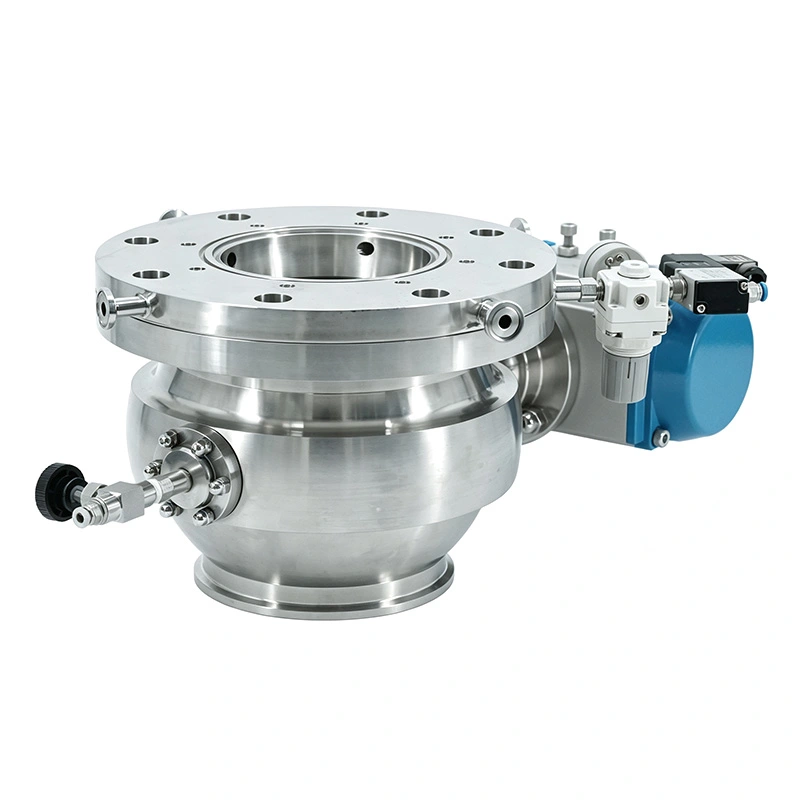

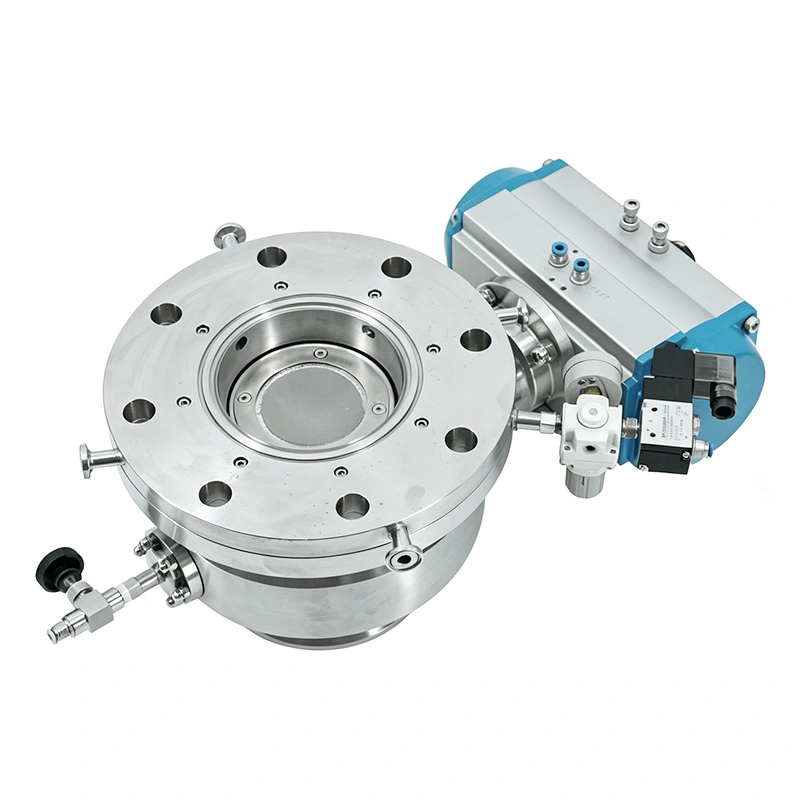

Van bi phân đoạn kín bơm hơi vệ sinh đặc biệt có giá trị trong các thiết bị như máy sấy chân không, lò phản ứng, máy trộn và hệ thống xử lý bột nơi mà các vòng đệm van thông thường có thể bị ma sát, sản phẩm tích tụ hoặc rò rỉ trong quá trình hoạt động lặp đi lặp lại.
Van bi phân đoạn AVM sử dụng một vòng đệm bơm hơi được đặt giữa thân van và đoạn hình cầu.
Trong quá trình mở, con dấu rút ra khỏi đoạn, cho phép đoạn đó quay mà không bị cọ xát liên tục chống lại bề mặt bịt kín. Sau khi đoạn đạt đến vị trí đóng, con dấu sẽ phồng lên và ép vào phân đoạn để thiết lập việc ngắt yêu cầu.
Nguyên lý rút phốt này làm giảm ma sát trong quá trình chuyển động của van và giúp kéo dài tuổi thọ của phốt.
Đối với thiết bị xử lý chân không, việc duy trì tính toàn vẹn của chân không là rất quan trọng. Hệ thống niêm phong bơm hơi cung cấp độ kín đáng tin cậy trong cả điều kiện chân không và áp suất dương, làm cho van đặc biệt thích hợp cho sấy chân không và xả bột chứa.

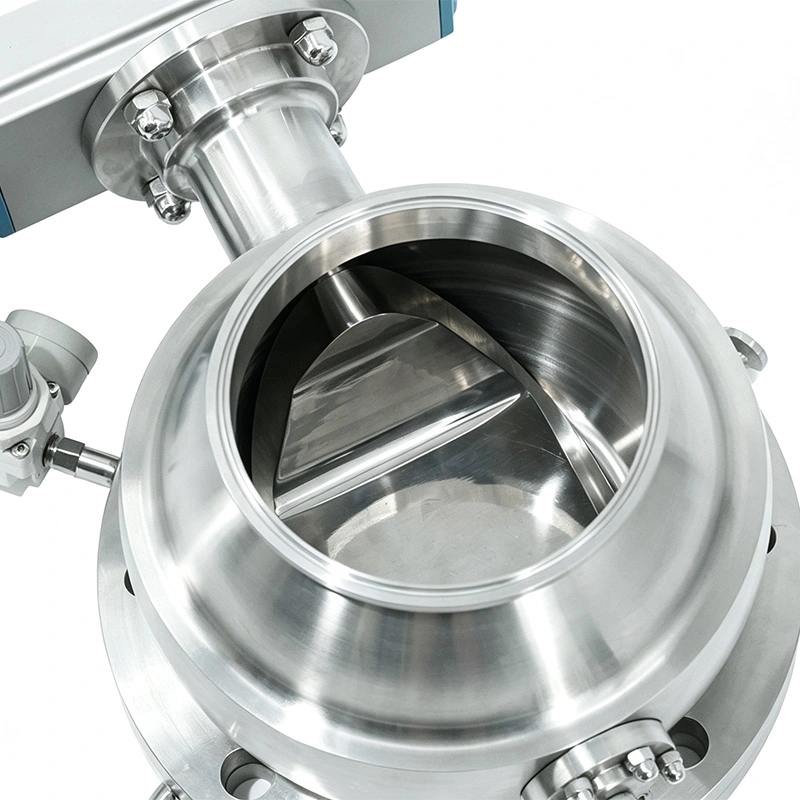

Khi mở hoàn toàn, thiết kế phân đoạn cung cấp đường xả không bị cản trở. Điều này giúp bột, hạt, bột nhão và các vật liệu xử lý khác đi qua van với khả năng tích tụ và bắc cầu giảm.
Hệ thống khí nén đầu tiên làm xẹp con dấu bơm hơi. Con dấu rút lại khỏi đoạn, loại bỏ liên lạc trong quá trình xoay vòng. Đoạn hình cầu sau đó quay khoảng 90° để mở đường dẫn dòng chảy.
Đoạn quay trở lại vị trí đóng. Sau khi được định vị chính xác, vòng đệm bơm hơi sẽ mở rộng và ép chống lại phân khúc, tạo ra một giao diện niêm phong chặt chẽ.
Trình tự này tách chuyển động của van khỏi tiếp điểm bịt kín, giảm hao mòn không cần thiết so với các thiết kế trong đó con dấu vẫn tiếp xúc liên tục trong quá trình quay.
Van bi phân đoạn kín bơm hơi vệ sinh có thể được lắp đặt tại cửa xả của máy sấy chân không, nơi quá trình đòi hỏi khả năng duy trì chân không đáng tin cậy và xả vật liệu hiệu quả.
Lỗ mở hoàn toàn giúp xả bột và hạt khô với sự tắc nghẽn tối thiểu, trong khi vòng đệm bơm hơi hỗ trợ cách ly giữa máy sấy và thiết bị hạ nguồn.
Van cung cấp giao diện xả hợp vệ sinh cho các sản phẩm bột đồng thời giảm diện tích mà vật liệu có thể còn sót lại bị mắc kẹt.
Đối với các quy trình dược phẩm và hóa chất tinh khiết liên quan đến các loại bột có giá trị hoặc nguy hiểm, cấu trúc bịt kín giúp giảm rò rỉ và giải phóng sản phẩm không mong muốn.
Các bề mặt tiếp xúc với sản phẩm có thể đạt Ra <0,4 μm, trong khi các bề mặt không tiếp xúc có thể đạt Ra <0,8 μm. Việc giảm thiết kế không gian chết giúp giảm thiểu việc lưu giữ sản phẩm và hỗ trợ các quy trình làm sạch và xác nhận.
Thân Van bi phân đoạn kín bơm hơi vệ sinh có sẵn ở SS304, SS316L, Duplex 2205 và Titanium TA2, cho phép cấu hình vật liệu phù hợp với các yêu cầu về ăn mòn, độ tinh khiết và quy trình.
| tham số | Đặc điểm kỹ thuật |
| Kích thước van | 3"–12" |
| Chất liệu thân máy | SS304, SS316L, Duplex 2205, Titan TA2 |
| Con dấu bơm hơi | EPDM, Silicon, FKM |
| Liên hệ sản phẩm Kết thúc | Ra <0,4 mm |
| Kết thúc không tiếp xúc | Ra <0,8 mm |
| Áp suất làm việc | -0,1 đến +0,5 MPa |
| Nhiệt độ làm việc | -20°C đến +135°C |
| Kết nối cuối | Mặt bích, kẹp ba |
| Kích hoạt | Thiết bị truyền động khí nén |

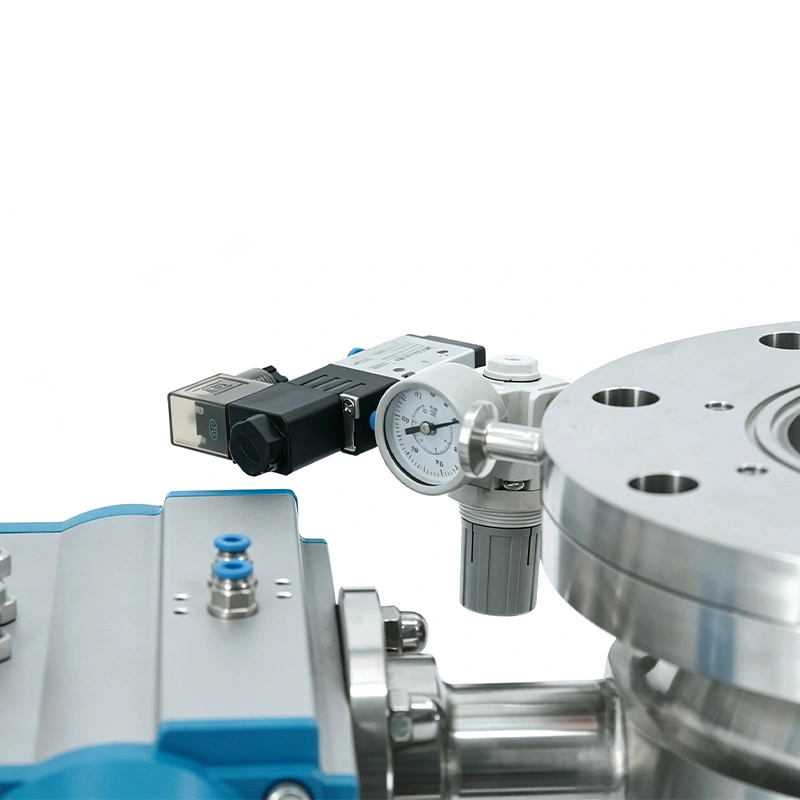

| Phụ kiện tùy chọn | Lưới lọc, Van điều chỉnh áp suất, Hộp chuyển đổi giới hạn, Cổng thanh lọc |
Được sử dụng làm van xả cho máy sấy chân không, nơi mà độ kín chân không và khả năng xả vật liệu nhanh đều quan trọng.
Thích hợp cho việc xử lý bột dược phẩm, xả thải và cách ly thiết bị ở những nơi xây dựng hợp vệ sinh và kiểm soát rò rỉ là rất quan trọng.
Áp dụng cho cực âm, cực dương và các vật liệu pin tốt khác nơi chứa sản phẩm, khả năng làm sạch và ăn mòn sức đề kháng là quan trọng.
Được sử dụng với bột, hạt và các vật liệu chế biến khác trong lò phản ứng, máy trộn, máy sấy và hệ thống vận chuyển chứa.
Thích hợp cho việc xả và cách ly hợp vệ sinh trong các hệ thống xử lý nguyên liệu có kết cấu bằng thép không gỉ và cần có bề mặt tiếp xúc với sản phẩm có thể làm sạch được.
| Cân nhắc | Van bi phân đoạn bơm hơi AVM | Van bi thông thường |
| Phương pháp niêm phong | Con dấu khí nén bơm hơi | Con dấu cố định thông thường |
| Bịt kín trong quá trình quay | Đã rút lại | Thường vẫn giữ liên lạc |
| Niêm phong mặc | Giảm ma sát trong quá trình vận hành | Phụ thuộc vào thiết kế |
| Ứng dụng chân không | Được thiết kế cho độ kín chân không | Ứng dụng phụ thuộc |
| Phóng điện | Toàn bộ lối đi của sản phẩm | Phụ thuộc vào cấu hình van |
| Lưu giữ sản phẩm | Thiết kế không gian chết thấp | Phụ thuộc vào thiết kế |
| Trọng tâm chính | Ngăn chặn và xả hợp vệ sinh | Cách ly chung |
Một khách hàng chế biến dược phẩm yêu cầu van xả cho hệ thống sấy chân không để duy trì chân không điều kiện và việc đạt được khả năng xả bột đáng tin cậy đều quan trọng. Khách hàng chọn van AVM vì con dấu bơm hơi có thể rút lại trước khi phân đoạn quay, làm giảm ma sát con dấu trong quá trình mở và lặp lại đóng cửa.
Khách hàng đặc biệt đánh giá cao sự kết hợp giữa hiệu suất bịt kín chân không và khả năng xả sản phẩm không bị cản trở, giúp đơn giản hóa kết nối giữa máy sấy và thiết bị thu gom xuôi dòng.
Một khách hàng hóa chất tốt cần một van xả cho quy trình bột nơi rò rỉ nguyên liệu và lưu giữ sản phẩm là những mối lo ngại. Khách hàng đã chọn cấu hình phốt bơm hơi vì phốt chỉ có thể được bơm căng ở vị trí đóng, trong khi đường dẫn đầy lỗ khoan cung cấp đường xả sạch hơn khi mở.
Phản hồi tập trung vào việc cải thiện khả năng ngăn chặn trong quá trình cách ly và giảm tích tụ vật liệu xung quanh khu vực bịt kín khu vực.
Các sản phẩm van vệ sinh AVM được hỗ trợ bởi Tiêu chuẩn vệ sinh 3-A hiện hành, tuân thủ ISO 9001, CE và FDA. cho Có thể lựa chọn các ứng dụng dược phẩm và thực phẩm, vật liệu vệ sinh, hoàn thiện bề mặt và cấu hình niêm phong theo yêu cầu của quy trình.
Van cũng có thể được cấu hình với các cổng thanh lọc, hệ thống điều chỉnh áp suất, cảm biến phản hồi vị trí và các thành phần điều khiển tự động dành cho môi trường quy trình đòi hỏi khắt khe hơn.
Van bi phân đoạn kín bơm hơi vệ sinh sử dụng phốt khí bơm hơi được vận hành bởi hệ thống khí nén. các con dấu rút lại trong quá trình mở và xoay, sau đó phồng lên sau khi đóng để thiết lập giao diện niêm phong.
Việc rút con dấu sẽ loại bỏ ma sát liên tục giữa con dấu và đoạn quay. Điều này giúp giảm hao mòn và có thể kéo dài tuổi thọ của con dấu.
Đúng. Khả năng bịt kín chân không và đường xả hoàn toàn làm cho nó đặc biệt thích hợp cho máy sấy chân không, máy sấy chân không quay và máy sấy hình nón.
Thân van có thể được cung cấp ở dạng SS304, SS316L, Duplex 2205 hoặc Titanium TA2, tùy thuộc vào khả năng chống ăn mòn và yêu cầu của quá trình.
Đúng. Van sử dụng bộ truyền động khí nén và có thể được trang bị phản hồi vị trí, hộp công tắc giới hạn và các thiết bị khác phụ kiện điều khiển cho hệ thống xử lý tự động.
Van bi thông thường thường sử dụng một quả cầu hình cầu hoàn chỉnh có lỗ xuyên qua để cách ly. Thiết kế AVM sử dụng một quả bóng phân đoạn cùng với một con dấu bơm hơi, làm cho nó phù hợp hơn với các ứng dụng yêu cầu kiểm soát xả, ngăn chặn hợp vệ sinh và giảm ma sát niêm phong.
