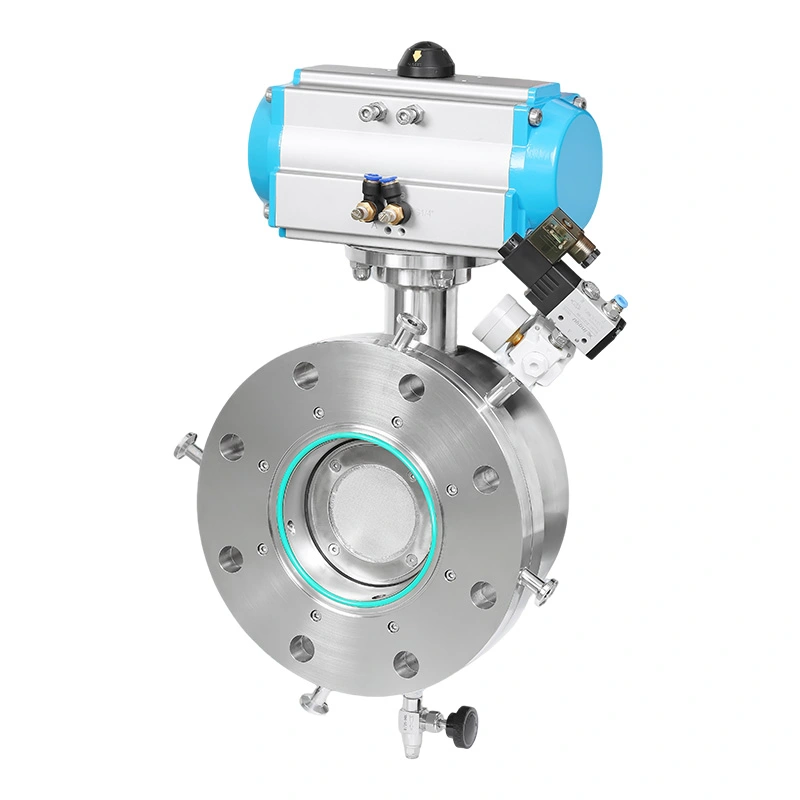

Không giống như van ngắt vệ sinh thông thường có thể cần phải tháo ra để làm sạch khoang, Thiết bị vệ sinh AVM Van bi phân đoạn mở rộng Với thiết kế hệ thống CIP cho phép chất lỏng làm sạch tiếp cận các khu vực bên trong quan trọng trong quá trình chu trình CIP. Điều này giúp giảm sự can thiệp thủ công, rút ngắn thời gian dừng làm sạch và hỗ trợ vệ sinh lặp lại. xử lý.
Quả bóng được phân đoạn cung cấp đường dẫn dòng chảy đặc trưng để điều chỉnh dòng chảy ổn định và lặp lại. Đó là thích hợp cho các ứng dụng mà van cần thực hiện nhiều thao tác hơn là chỉ đóng hoặc mở, bao gồm cả việc định lượng chất lỏng, trộn và điều chỉnh dòng chảy quá trình.
Ghế mở rộng áp dụng áp suất bịt kín có kiểm soát đối với quả bóng được phân đoạn khi đóng van. của nó Cấu trúc giãn nở giúp bù đắp sự hao mòn bình thường của mặt ngồi, thay đổi nhiệt và biến động áp suất, duy trì tắt đáng tin cậy trong các chu kỳ hoạt động lặp đi lặp lại.
Các cổng CIP chuyên dụng hướng dung dịch làm sạch vào khoang van, các khu vực bi phân đoạn và bịt kín. Van có thể do đó có thể được làm sạch mà không cần tháo nó ra khỏi dây chuyền xử lý, giúp giảm bớt công việc tháo dỡ và sản xuất sự gián đoạn.
Trong quá trình hoạt động bình thường, quả bóng được phân đoạn sẽ quay để điều chỉnh dòng chảy của quá trình.
Khi Van bi phân đoạn mở rộng vệ sinh với hệ thống CIP được đóng lại, ghế mở rộng sẽ di chuyển vào vị trí bịt kín của nó vị trí để cung cấp tắt chặt chẽ.
Trong quá trình CIP, dung dịch tẩy rửa đi qua các cổng làm sạch chuyên dụng và đến các khu vực bên trong có thể nếu không sẽ khó làm sạch. Chu trình làm sạch sẽ loại bỏ sản phẩm còn sót lại khỏi quả bóng và các khu vực bịt kín trước khi van trở lại hoạt động bình thường.
Thiết kế này đặc biệt có giá trị đối với các dây chuyền sản xuất thường xuyên thay đổi sản phẩm và vệ sinh nghiêm ngặt. yêu cầu.
Van sử dụng thép không gỉ SS316L hoặc SS304L, với bề mặt tiếp xúc với sản phẩm được hoàn thiện ở Ra 0,4 μm. Sự tối ưu hóa hình học bên trong giảm thiểu vùng chết và lưu giữ sản phẩm, hỗ trợ việc vệ sinh và xác nhận dễ dàng hơn.
Vật liệu bịt kín FKM, EPDM và Silicone có sẵn theo nhiệt độ, khả năng tương thích hóa học và quy trình yêu cầu.
Thích hợp cho các dây chuyền xử lý yêu cầu kiểm soát dòng chảy, ngắt hợp vệ sinh và làm sạch CIP lặp lại giữa lô sản xuất.
Van bi phân đoạn mở rộng vệ sinh với hệ thống CIP có thể được tích hợp vào các hệ thống quy trình vệ sinh trong đó kiểm soát ô nhiễm và khả năng làm sạch là rất quan trọng.
Thích hợp cho các thành phần lỏng, chất lỏng xử lý, hệ thống trộn và các ứng dụng khác yêu cầu dòng chảy hợp vệ sinh quy định và làm sạch nội tuyến.
Thiết kế bên trong có khả năng lưu giữ thấp và khả năng CIP giúp van phù hợp với các hệ thống chế biến sữa hợp vệ sinh.
Bóng phân đoạn cung cấp khả năng điều chỉnh dòng chảy có kiểm soát cho hệ thống định lượng chất lỏng, pha trộn và chuyển vật liệu.
Khái niệm bịt kín giãn nở cũng có thể được áp dụng cho thiết bị xử lý chân không, nơi cần có sự cách ly đáng tin cậy.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van bi phân đoạn mở rộng vệ sinh |
| Thiết kế van | Bóng phân đoạn + Ghế mở rộng |
| Vật liệu | SS316L / SS304L |
| Bề mặt hoàn thiện | Ra .40,4 m |
| Phạm vi kích thước | DN80–DN300 / 3"–12" |
| Đánh giá áp suất | Tối đa. 5 thanh |
| Nhiệt độ làm việc | -20°C đến +150°C |
| Vật liệu đóng dấu | FKM, EPDM, Silicon |
| Sự liên quan | Tri-Kẹp, mặt bích |
| Kích hoạt | Thiết bị truyền động khí nén |
| Vệ sinh | Hệ thống CIP tích hợp |
| Sự tuân thủ | GMP, FDA, ASME BPE |
| Cân nhắc | Van bi phân đoạn mở rộng AVM | Van bi vệ sinh thông thường |
| Chức năng chính | Kiểm soát dòng chảy + tắt + CIP | Chủ yếu là cách ly |
| Điều tiết dòng chảy | Bóng phân đoạn | Phụ thuộc vào thiết kế |
| Thiết kế chỗ ngồi | Ghế mở rộng | Ghế cố định thông thường |
| Chức năng CIP | tích hợp | Phụ thuộc vào cấu hình |
| Vệ sinh | Làm sạch nội tuyến | Có thể yêu cầu quy trình làm sạch bổ sung |
| Lưu giữ sản phẩm | Thiết kế giữ chân thấp | Phụ thuộc vào cấu trúc bên trong |
| Tự động hóa | Tùy chọn khí nén / thông minh | Phụ thuộc vào cấu hình |
| Ứng dụng | Chế biến vệ sinh quan trọng | Xử lý vệ sinh chung |
Một nhà sản xuất dược phẩm yêu cầu một van điều khiển vệ sinh cho dây chuyền sản xuất thường xuyên thay đổi sản phẩm. Mối quan tâm chính không chỉ là độ tin cậy khi ngắt mà còn là liệu chất cặn xung quanh khoang van và vòng bịt kín có còn tồn tại hay không. khu vực có thể được loại bỏ mà không cần loại bỏ van nhiều lần.
Khách hàng đã chọn cấu hình AVM với hệ thống CIP tích hợp. Trong quá trình vệ sinh, mạch CIP được phân phối chất lỏng làm sạch vào các khu vực van bên trong, giảm nhu cầu tháo gỡ thủ công. Phản hồi của khách hàng tập trung vào việc can thiệp làm sạch ngắn hơn và chuyển đổi lô dễ dàng hơn, đặc biệt khi so sánh với phương pháp làm sạch thông thường van đòi hỏi nhiều công việc làm sạch thủ công hơn.
Một khách hàng chế biến thực phẩm đã sử dụng van trong hệ thống trộn và định lượng chất lỏng, nơi điều chỉnh dòng chảy ổn định và cả hai đều cần phải làm sạch đáng tin cậy. Quả bóng được phân đoạn cung cấp khả năng điều chỉnh dòng chảy được kiểm soát, trong khi việc mở rộng chỗ ngồi duy trì tắt chặt chẽ trong quá trình cách ly.
Khách hàng đặc biệt đánh giá cao khả năng kiểm soát dòng chảy và khả năng làm sạch nội tuyến trong cùng một van cấu hình, giảm số lượng các thành phần riêng biệt cần thiết xung quanh dây chuyền xử lý.
Các sản phẩm van vệ sinh AVM được hỗ trợ bởi Tiêu chuẩn vệ sinh 3-A hiện hành, tuân thủ ISO 9001, CE và FDA.
Van bi phân đoạn mở rộng vệ sinh có thể được cấu hình để sản xuất dược phẩm theo định hướng GMP và ASME Hệ thống vệ sinh dựa trên BPE, với thép không gỉ 316L, bề mặt hoàn thiện hợp vệ sinh và vật liệu bịt kín phù hợp có sẵn theo yêu cầu của dự án.
Ghế mở rộng cung cấp áp suất bịt kín có kiểm soát đối với quả bóng được phân đoạn và giúp bù đắp cho áp suất bình thường độ mòn ghế và các thay đổi vận hành, hỗ trợ tắt máy đáng tin cậy.
Đúng. Quả bóng phân đoạn được thiết kế để điều chỉnh ổn định và lặp lại, làm cho van phù hợp với việc định lượng và kiểm soát luồng quy trình bên cạnh việc cách ly.
Đúng. Các cổng CIP chuyên dụng cho phép chất lỏng làm sạch tiếp cận khoang bên trong và các khu vực bịt kín mà không cần tháo van từ dây chuyền xử lý.
Đúng. CIP là tiêu chuẩn cho cấu hình đã nêu, trong khi các thiết kế tương thích với SIP có thể được cung cấp theo quy trình yêu cầu về nhiệt độ và dự án.
Nó phù hợp cho dược phẩm, API, công nghệ sinh học, thực phẩm, đồ uống, sữa, dược phẩm và hóa chất tốt xử lý.
Đúng. Van bi phân đoạn mở rộng vệ sinh với hệ thống CIP có thể được trang bị bộ truyền động khí nén, bộ định vị thông minh, cảm biến phản hồi vị trí và điều khiển van điện từ để tích hợp với PLC, DCS hoặc SCADA hệ thống.
