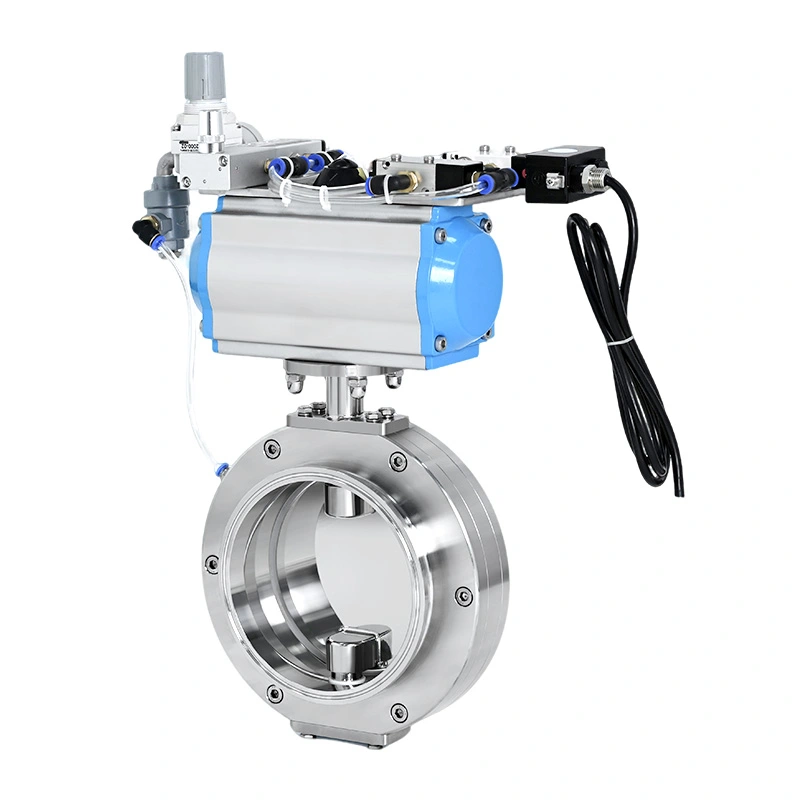

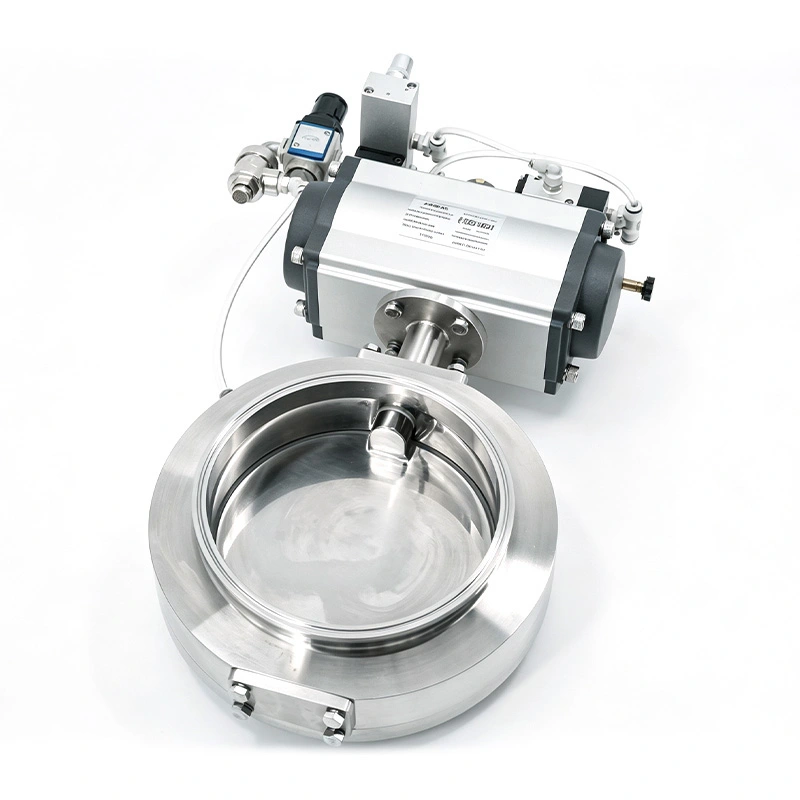

Van bướm lệch tâm bơm hơi vệ sinh AVM với bộ truyền động thông minh được thiết kế để cách ly tự động trong các hệ thống xử lý bột và vật liệu rời. Đĩa lệch tâm của nó làm giảm tiếp xúc với bộ phận bịt kín trong quá trình quay, trong khi ghế bơm hơi chỉ được điều áp sau khi đĩa đạt đến vị trí đóng.

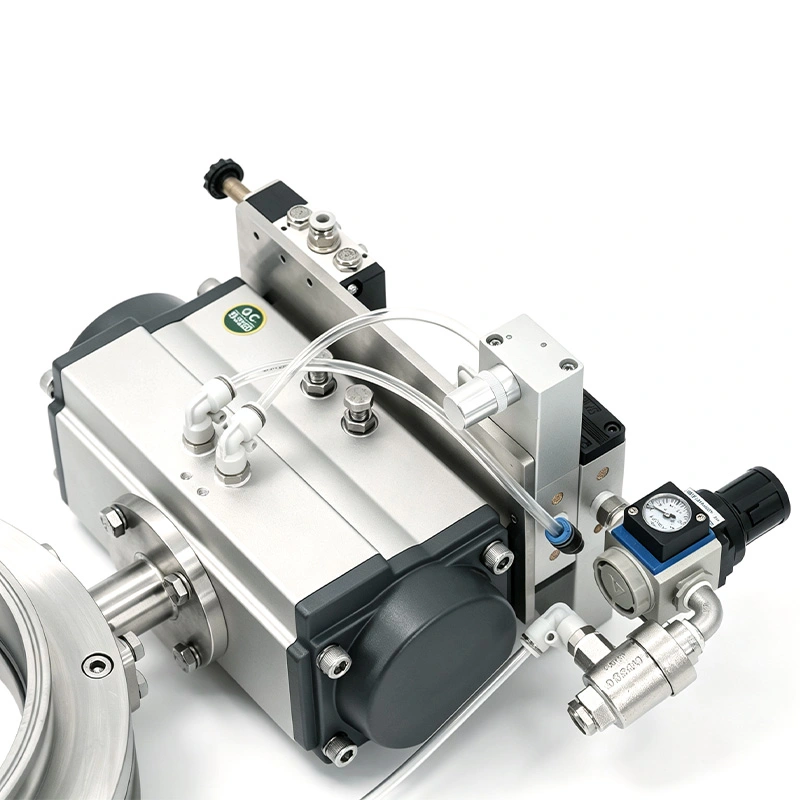

Bộ truyền động thông minh bằng khí nén cung cấp khả năng vận hành tự động và có thể được kết nối với các hệ thống điều khiển dựa trên PLC. Phản hồi vị trí tùy chọn cho phép hệ thống điều khiển theo dõi trạng thái van, làm cho van phù hợp với các quy trình hóa học dược phẩm, thực phẩm, dinh dưỡng, vật liệu pin và hóa chất đặc biệt.
Van bướm lệch tâm đệm kín vệ sinh với bộ truyền động thông minh sử dụng các hành động riêng biệt để chuyển động của đĩa và bịt kín chỗ ngồi. Nguyên lý hoạt động này giúp giảm ma sát trong quá trình quay đồng thời cung cấp khả năng tắt có kiểm soát sau khi đĩa đạt đến vị trí cuối cùng.
Trước khi đĩa quay, áp suất được giải phóng khỏi ghế bơm hơi. Ghế rút ra khỏi đĩa, giảm điện trở tiếp xúc trong quá trình mở.
Đĩa lệch tâm di chuyển vào vị trí đóng mà không bị nén liên tục vào phần tử bịt kín. Khi đĩa đạt đến vị trí của nó, ghế bơm hơi sẽ được điều áp để tạo thành giao diện bịt kín.
Bộ truyền động thông minh có thể cung cấp thông tin vị trí van thông qua các thành phần phản hồi tùy chọn. Điều này cho phép PLC xác nhận trạng thái van trước khi bắt đầu giai đoạn tiếp theo của quy trình tự động.
Đĩa lệch tâm và ghế bơm hơi phối hợp với nhau để giải quyết tình trạng mài mòn có thể xảy ra khi đĩa bướm thông thường tiếp xúc liên tục với ghế của nó trong quá trình vận hành.
Khi van quay, ghế rút lại cho phép đĩa di chuyển với ít lực cản hơn. Sau khi đóng, phần tử bơm hơi sẽ giãn ra xung quanh đĩa để cung cấp lực bịt kín cần thiết.
Sự sắp xếp này có thể giúp giảm mài mòn mặt ngồi, tải trọng của bộ truyền động và bảo trì do tiếp xúc nhiều lần với mặt đĩa. Nó đặc biệt phù hợp với các hệ thống có chu trình tự động thường xuyên hoặc các hạt bột gần điểm cách ly.
Bộ truyền động thông minh cho phép van trở thành một phần của quy trình tự động thay vì hoạt động như một bộ phận thủ công biệt lập. Nó có thể được tích hợp với thiết bị dựa trên PLC và phối hợp với các hoạt động vận chuyển, cân, xả và các quy trình khác.
Bộ truyền động có thể nhận tín hiệu điều khiển từ hệ thống sản xuất để đóng mở tự động theo trình tự quy trình đã được lập trình.
Các cảm biến tùy chọn có thể báo cáo vị trí van cho hệ thống điều khiển. Điều này cung cấp xác nhận rằng van đã đạt đến vị trí mở hoặc đóng cần thiết trước khi bắt đầu một hoạt động khác.
Tín hiệu trạng thái van có thể được tích hợp vào khóa liên động của quá trình. Ví dụ, hệ thống vận chuyển xuôi dòng có thể bị ngăn không cho khởi động cho đến khi van đạt đến vị trí yêu cầu.
Gói thiết bị truyền động tương thích ATEX có sẵn để lắp đặt trong đó thiết bị và cấu hình điều khiển cần đáp ứng các yêu cầu hiện hành của khu vực nguy hiểm.
Thân van có sẵn bằng thép không gỉ SUS304 hoặc SUS316L. Các bề mặt tiếp xúc với sản phẩm có thể được hoàn thiện ở Ra ≤0,4 μm để giảm việc lưu giữ vật liệu và hỗ trợ việc vệ sinh định kỳ.
Vật liệu bịt kín EPDM, Silicone và FKM/Viton có sẵn. Các loại niêm phong tuân thủ FDA có thể được chọn cho các quy trình dược phẩm, thực phẩm và dinh dưỡng hiện hành.
Cấu trúc bên trong được thiết kế để xử lý bột hợp vệ sinh và có thể được cung cấp các cấu hình tương thích với CIP theo yêu cầu của quy trình.
Được sử dụng để cô lập và kiểm soát việc chuyển giao API, HPAPI, tá dược và các loại bột dược phẩm khác trong hệ thống sản xuất tự động.
Được lắp đặt bên dưới IBC để xả bột có kiểm soát, đặc biệt khi van cần giao tiếp với hệ thống điều khiển PLC và thiết bị vận chuyển xuôi dòng.
Thích hợp cho các điểm cách ly trong dây chuyền vận chuyển bột chân không, nơi cần có chế độ ngắt ổn định và vận hành tự động lặp lại.
Được sử dụng để chuyển cực âm, cực dương và bột dẫn điện trong đó việc ngăn chặn vật liệu, kết cấu hợp vệ sinh và giảm độ mài mòn của vòng đệm là rất quan trọng.
Thích hợp để xử lý tự động các thành phần khô và bột dinh dưỡng khi cần có kết cấu bằng thép không gỉ và bề mặt tiếp xúc với sản phẩm có thể làm sạch được.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van bướm lệch tâm vệ sinh |
| Kích thước van | DN50–DN300 |
| Chất liệu thân máy | SUS304 / SUS316L |
| Vật liệu đóng dấu | EPDM, Silicon, FKM (Viton) |
| Liên hệ sản phẩm Kết thúc | Ra .40,4 m |
| Hoạt động | Thiết bị truyền động thông minh bằng khí nén |
| Kết nối | Tri-Kẹp, Mặt bích, Mối hàn đối đầu |
| Tự động hóa | Tương thích với PLC |
| Phản hồi về vị trí | Không bắt buộc |
| Van điện từ | Không bắt buộc |
| Gói thiết bị truyền động ATEX | Không bắt buộc |
| Con dấu tuân thủ FDA | Có sẵn |
| Khả năng tương thích CIP | Có sẵn |
| Mục | Cấu hình kích hoạt thông minh | Cấu hình thủ công |
| Hoạt động | Khí nén tự động | Thủ công |
| Tích hợp PLC | Được hỗ trợ | Thông thường không có sẵn |
| Phản hồi về vị trí | Không bắt buộc | Xác nhận thủ công |
| Quá trình lồng vào nhau | Được hỗ trợ | Giới hạn |
| Kiểm soát lạm phát chỗ ngồi | Tự động | Phụ thuộc vào hệ thống/thủ công |
| Hoạt động từ xa | Được hỗ trợ | Không có sẵn |
Trước khi lắp đặt, hãy xác nhận kích thước van, tiêu chuẩn kết nối, giao diện điều khiển và cấp khí cho bộ truyền động. Van phải được lắp đặt với đủ lối vào để kiểm tra ghế bơm hơi, bộ truyền động và các bộ phận phản hồi.
Bảo trì định kỳ phải bao gồm kiểm tra bộ phận bịt kín xem có bị mòn hay hư hỏng không, xác minh chuyển động của bộ truyền động và xác nhận rằng phản hồi vị trí hoạt động chính xác khi được lắp. Ghế bơm hơi cũng cần được kiểm tra xem độ phồng và khả năng duy trì áp suất thích hợp theo lịch bảo trì.
Đối với các ứng dụng dạng bột, tần suất làm sạch phải được xác định theo đặc tính vật liệu và chu trình sản xuất. Cấu hình tương thích với CIP có thể được sử dụng khi quy trình yêu cầu làm sạch tự động.
Một nhà sản xuất dược phẩm đang nâng cấp trạm xả bột IBC và cần một van cách ly có thể hoạt động với hệ thống điều khiển PLC hiện có. Thiết bị vận chuyển xuôi dòng chỉ có thể khởi động sau khi xác nhận rằng van xả đã đạt đến vị trí yêu cầu.
AVM đã cung cấp Van bướm lệch tâm đệm kín vệ sinh với bộ truyền động thông minh với phản hồi vị trí. PLC đã nhận được tín hiệu trạng thái van và tự động điều phối trình tự xả và truyền tải. Khách hàng cũng cho biết đã giảm sự can thiệp thủ công và hoạt động ổn định trong các chu kỳ xả IBC lặp đi lặp lại.
Các giải pháp van vệ sinh AVM có thể được cung cấp theo Tiêu chuẩn vệ sinh 3-A hiện hành, tuân thủ ISO 9001, CE và FDA. Vật liệu niêm phong tuân thủ FDA hiện có sẵn cho các ứng dụng thực phẩm và dược phẩm.
Đối với các dự án yêu cầu thiết bị dành cho khu vực dễ cháy nổ, gói thiết bị truyền động tương thích ATEX có thể được cấu hình theo phân loại hiện hành và yêu cầu của dự án.
Ghế được giảm áp và rút lại trước khi đĩa di chuyển. Sau khi đĩa đạt đến vị trí đóng, ghế được bơm căng lên để tạo giao diện bịt kín.
Đĩa lệch tâm làm giảm sự tiếp xúc liên tục với bộ phận bịt kín trong quá trình quay, giúp giảm ma sát, tải trọng của bộ truyền động và độ mòn của ghế.
Đúng. Bộ truyền động khí nén thông minh tương thích với các hệ thống điều khiển dựa trên PLC và phản hồi vị trí tùy chọn có thể cung cấp tín hiệu trạng thái van.
Đúng. Van bướm lệch tâm bịt kín vệ sinh với bộ truyền động thông minh được thiết kế cho bột dược phẩm, thành phần thực phẩm, vật liệu pin và các vật liệu rời khô khác, nơi cần cách ly hợp vệ sinh và vận hành tự động.
Các tùy chọn có sẵn bao gồm EPDM, Silicone và FKM/Viton. Các loại tuân thủ FDA có thể được chọn cho các ứng dụng vệ sinh hiện hành.
Đúng. Gói thiết bị truyền động tương thích ATEX có sẵn theo phân loại khu vực nguy hiểm được yêu cầu.
