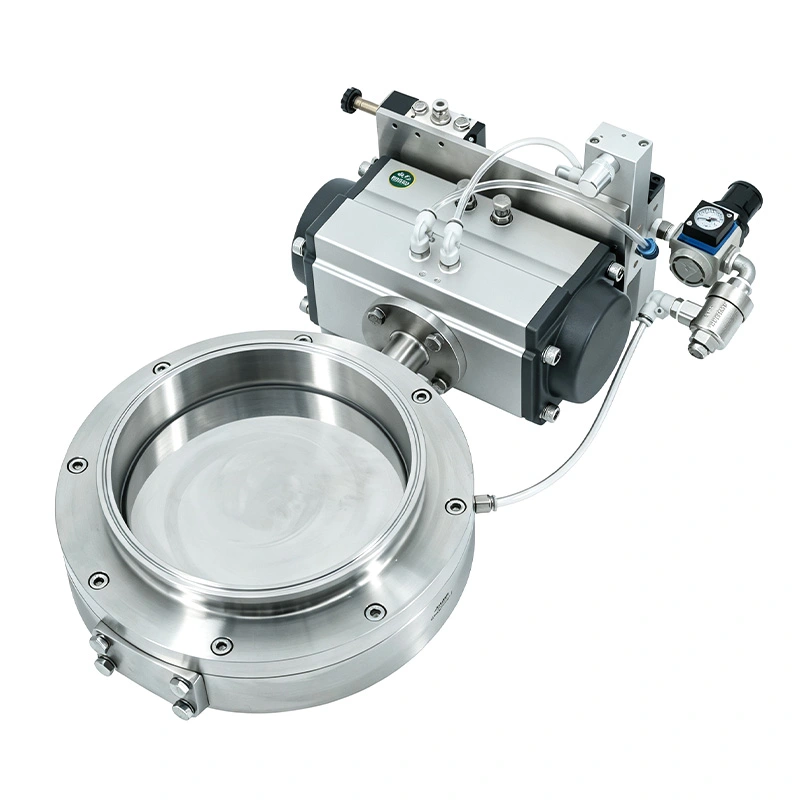

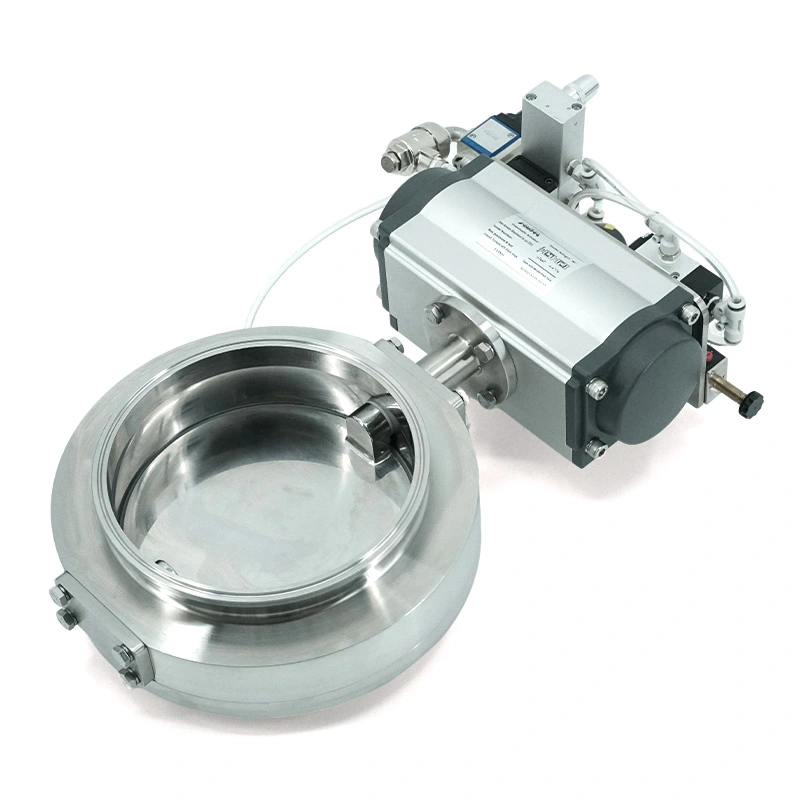

Được thiết kế cho những môi trường vệ sinh đòi hỏi khắt khe nhất, Van bướm lệch tâm vệ sinh có ghế có thể thu vào mang lại hiệu suất vượt trội. Thiết kế lệch tâm độc đáo và cơ chế ghế có thể thu vào làm giảm đáng kể mòn chỗ ngồi và mô-men xoắn vận hành trong suốt vòng đời của van. Điều này đảm bảo không chỉ kéo dài khoảng thời gian phục vụ mà còn cung cấp khả năng ngắt an toàn, đáng tin cậy trên nhiều ứng dụng—từ dược phẩm và công nghệ sinh học đến chế biến thực phẩm, dinh dưỡng, hóa học và vật liệu pin tiên tiến.
Van bướm thông thường giữ cho đĩa và đế tiếp xúc trong quá trình quay. Trong các ứng dụng bột, lặp đi lặp lại ma sát có thể dần dần làm mòn ghế, tăng mô-men xoắn vận hành và tạo ra các hạt có thể ảnh hưởng đến sản phẩm sự sạch sẽ.
AVM tách biệt chức năng niêm phong và chuyển động.
Trong quá trình chuyển động của van, ghế bơm hơi sẽ rút lại để đĩa có thể xoay với sự tiếp xúc tối thiểu. Một khi đĩa đạt đến vị trí đóng, khí nén sẽ kích hoạt vòng bịt và tạo ra áp suất bịt kín cần thiết.
Điều này làm cho van đặc biệt thích hợp cho việc chuyển đổi tần số cao và xử lý bột mài mòn.
Trước khi đĩa di chuyển, vòng đệm bơm hơi sẽ xì hơi và rút ra khỏi bề mặt bịt kín. Khi đó đĩa lệch tâm quay mà không cọ xát liên tục vào ghế.
Điều này làm giảm hao mòn cơ học và giúp duy trì mô-men xoắn vận hành ổn định trong các chu kỳ lặp đi lặp lại.
Khi đĩa đạt đến vị trí đóng, khí nén sẽ làm phồng buồng kín. Con dấu mở rộng đồng đều chống lại đĩa để tạo ra một rào cản chặt chẽ.
Do đó, Van bướm lệch tâm vệ sinh có ghế có thể thu vào có thể cung cấp khả năng ngắt đáng tin cậy trong khi tránh tiếp xúc phốt không cần thiết trong mỗi chu kỳ đóng và mở.
Đĩa lệch tâm và ghế có thể thu vào đặc biệt có giá trị trong dây chuyền sản xuất tự động nơi van có thể hoạt động liên tục trong ngày.
Với ma sát giảm đáng kể giữa đĩa và ghế, thiết kế có thể hỗ trợ tuổi thọ hoạt động lên tới 1–3 triệu chu kỳ chuyển mạch, tùy thuộc vào điều kiện vận hành, vật liệu bịt kín và bảo trì.
Điện trở hoạt động thấp hơn cũng có thể làm giảm yêu cầu về bộ truyền động so với các thiết bị truyền động dựa trên ma sát thông thường. thiết kế.
Van phù hợp với các vật liệu như bột, hạt và tinh thể có thể tăng tốc ghế thông thường mặc.
Các ứng dụng điển hình bao gồm:
Được sử dụng để sạc, xả và cách ly bột nơi chứa sản phẩm, khả năng làm sạch và hoạt động lặp lại là quan trọng.
Thích hợp để xử lý các vật liệu khô có tính mài mòn trong đó việc giảm thiểu sự mài mòn và nhiễm bẩn của vòng đệm là mối quan tâm chính.
Cấu trúc bằng thép không gỉ hợp vệ sinh và bề mặt tiếp xúc sản phẩm nhẵn hỗ trợ sản xuất hợp vệ sinh môi trường.
Ghế bơm hơi cung cấp khả năng bịt kín đáng tin cậy cho các dây chuyền hoạt động trong cả điều kiện chân không và áp suất dương.

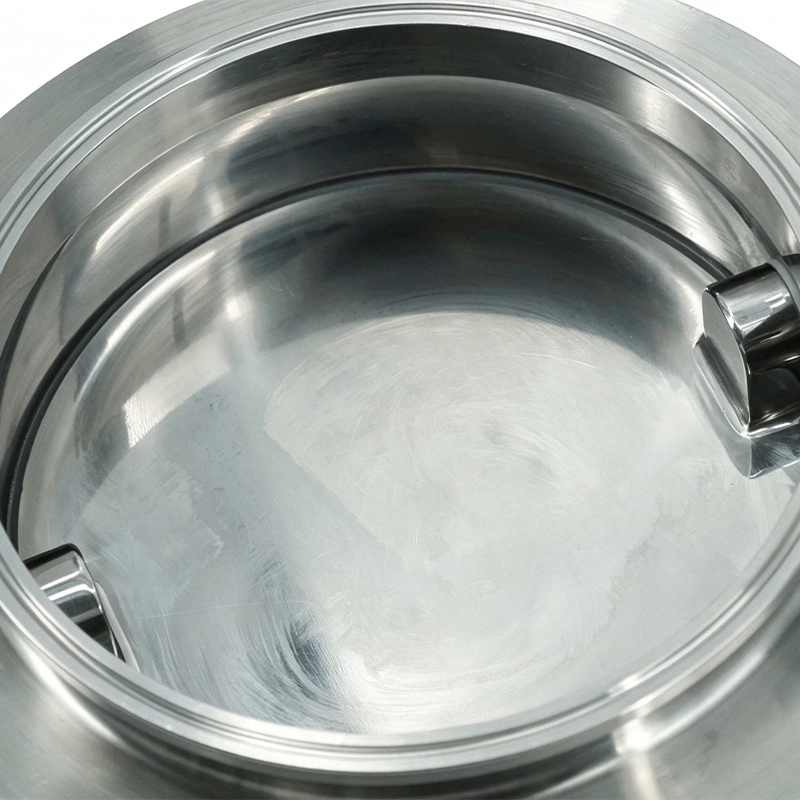

Van bướm lệch tâm vệ sinh có ghế có thể thu vào được sản xuất từ SUS304 hoặc SUS316L, với bề mặt tiếp xúc với sản phẩm có sẵn ở Ra <0,4 μm.
Thiết kế bên trong có khả năng lưu giữ thấp giúp giảm thiểu các khu vực có thể tích tụ bột, hỗ trợ làm sạch CIP/SIP và giảm thiểu rủi ro ô nhiễm trong quá trình chuyển đổi sản phẩm.
Vật liệu bịt kín tuân thủ FDA và chứng chỉ vật liệu EN 10204 3.1 có sẵn cho các cấu hình áp dụng.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van bướm lệch tâm vệ sinh có ghế có thể thu vào |
| Kích cỡ | DN50–DN300 |
| Chất liệu thân máy | SUS304 / SUS316L |
| Con dấu bơm hơi | EPDM, Silicon, FKM/Viton |
| Liên hệ sản phẩm Kết thúc | Ra <0,4 mm |
| Kết thúc không tiếp xúc | Ra <0,8 mm |

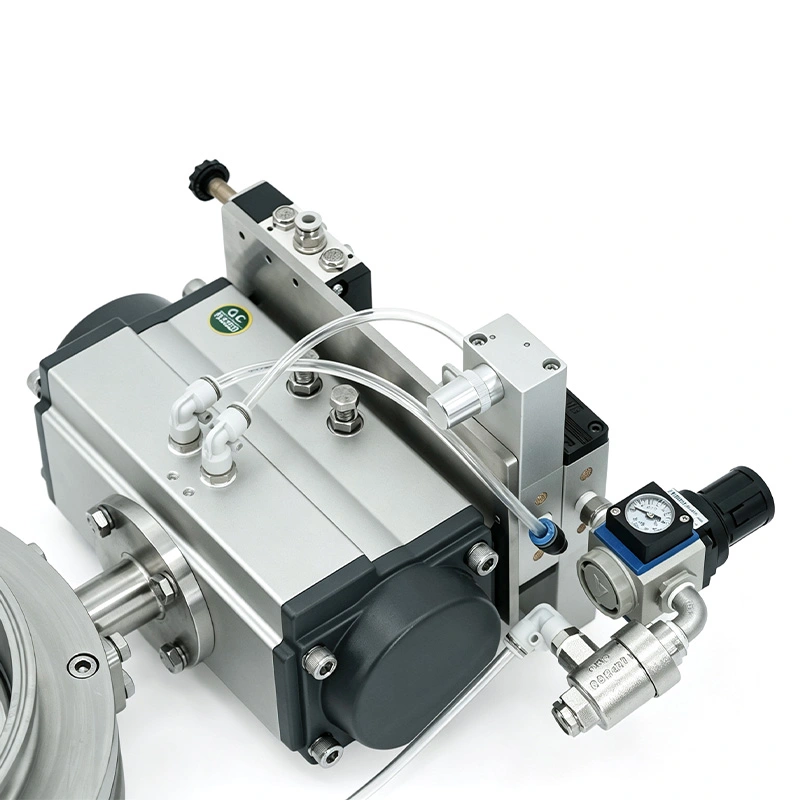

| Hoạt động | Thiết bị truyền động khí nén |
| Kết nối | Tri-Kẹp, mặt bích, hàn |
| Vệ sinh | CIP / SIP |
| Tùy chọn chống cháy nổ | ATEX II 2 GD T4 |
| Tiêu chuẩn kết nối | DIN 11850 Dòng 2, ASME BPE, ISO 1127 Dòng 1, GB/T 17395 |
| Tùy chọn tuân thủ | Con dấu tuân thủ FDA, Thiết kế theo định hướng GMP, EN 10204 3.1 |
| Cân nhắc | Van ghế có thể thu vào AVM | Van bướm thông thường |
| Liên hệ đĩa/ghế trong quá trình quay | Đã rút lại | Liên hệ liên tục |
| Ma sát ghế | Rất thấp | Cao hơn |
| Chống mài mòn | Xuất sắc | Phụ thuộc vào vật liệu |
| mô-men xoắn vận hành | Thấp | Tương đối cao hơn |
| Đạp xe thường xuyên | Rất phù hợp | Độ mòn của ghế có thể trở thành một mối lo ngại |
| Bột mài mòn | Thích hợp | Lựa chọn chỗ ngồi là rất quan trọng |
| Niêm phong | Ghế bơm hơi | Ghế cố định |
| BẢO TRÌ | Giảm mài mòn ghế | Có thể cần phải kiểm tra chỗ ngồi thường xuyên hơn |
Một nhà sản xuất dược phẩm cần một van cách ly hợp vệ sinh cho dây chuyền vận chuyển bột hoạt động thường xuyên. chuyển mạch tự động. Khách hàng đã trải nghiệm khả năng chống vận hành ngày càng tăng với van bướm thông thường vì các bộ phận bịt kín bị mòn trong các chu kỳ lặp đi lặp lại.
AVM đã cung cấp cho van bướm lệch tâm một ghế bơm hơi có thể thu vào. Khách hàng đánh giá cụ thể mô-men xoắn truyền động, độ mòn của ghế và độ ổn định của vòng đệm sau khi vận hành lặp đi lặp lại. Bởi vì con dấu rút lại trước đĩa chuyển động, van giảm ma sát liên tục trong quá trình đạp xe và mang lại khả năng vận hành ổn định hơn.
Bộ xử lý vật liệu pin cần có van để chuyển bột khô trong đó vật liệu mài mòn có thể tăng tốc độ mòn ghế thông thường. Khách hàng đã chọn cấu hình ghế có thể thu vào vì bộ phận bịt kín không bị đĩa kéo liên tục trong quá trình hoạt động.
Phản hồi của khách hàng tập trung vào việc giảm bớt mối lo ngại về độ mài mòn của mặt ngồi, khả năng truyền động ổn định và hoạt động lâu dài dễ dàng hơn. bảo trì, đặc biệt đối với dây chuyền sản xuất đóng mở nhiều lần.
Các giải pháp van vệ sinh AVM hỗ trợ Tiêu chuẩn vệ sinh 3-A hiện hành, tuân thủ ISO 9001, CE và FDA. Tùy thuộc vào cấu hình đã chọn, van cũng có thể được cung cấp vật liệu làm kín tuân thủ FDA, hướng tới GMP xây dựng hợp vệ sinh và tài liệu vật liệu EN 10204 3.1.
Cấu hình chống cháy nổ ATEX II 2 GD T4 hiện có sẵn cho các yêu cầu hiện hành ở khu vực nguy hiểm.
Ghế rút lại trước khi đĩa quay, giảm thiểu ma sát và mài mòn. Sau đó nó phồng lên sau khi đóng cửa để cung cấp niêm phong đáng tin cậy.
Đúng. Sự tiếp xúc giữa đĩa với chỗ ngồi giảm làm cho nó đặc biệt thích hợp với các loại bột, hạt và tinh thể có thể tăng tốc độ mòn ghế thông thường.
Đúng. Hệ thống bịt kín bơm hơi phù hợp với cả điều kiện xử lý chân không và áp suất dương khi được cấu hình đúng.
Đúng. Cấu hình vệ sinh hỗ trợ làm sạch CIP/SIP, tùy theo vật liệu và điều kiện quy trình đã chọn.
EPDM, Silicone và FKM/Viton có sẵn. Các loại tuân thủ FDA có thể được chọn cho các loại dược phẩm và ứng dụng thực phẩm.
Đúng. Van bướm lệch tâm vệ sinh có ghế có thể thu vào được vận hành bằng bộ truyền động khí nén và có thể tích hợp với hệ thống điều khiển quá trình tự động.
