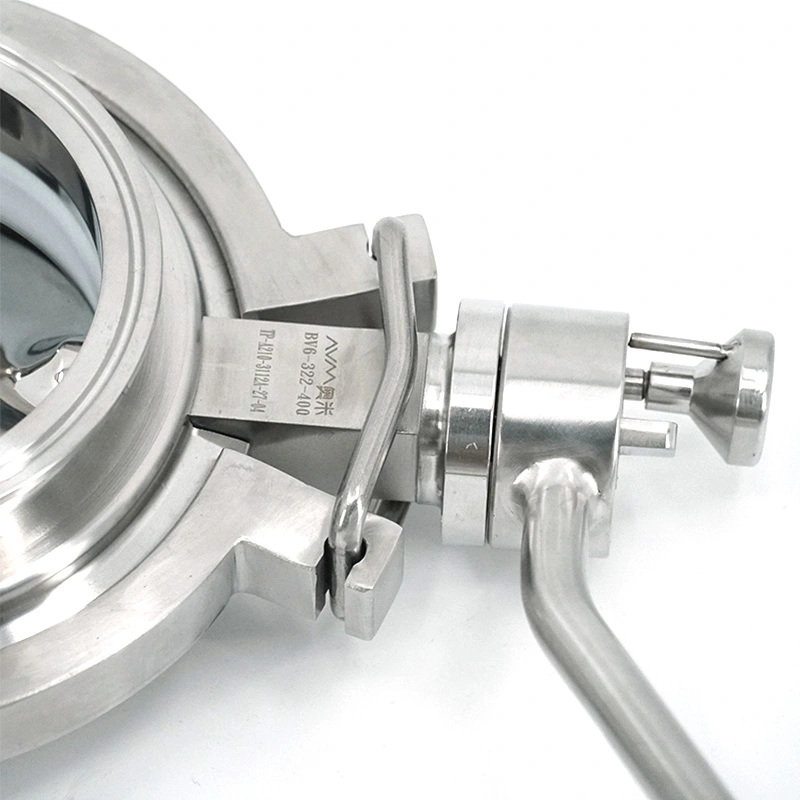

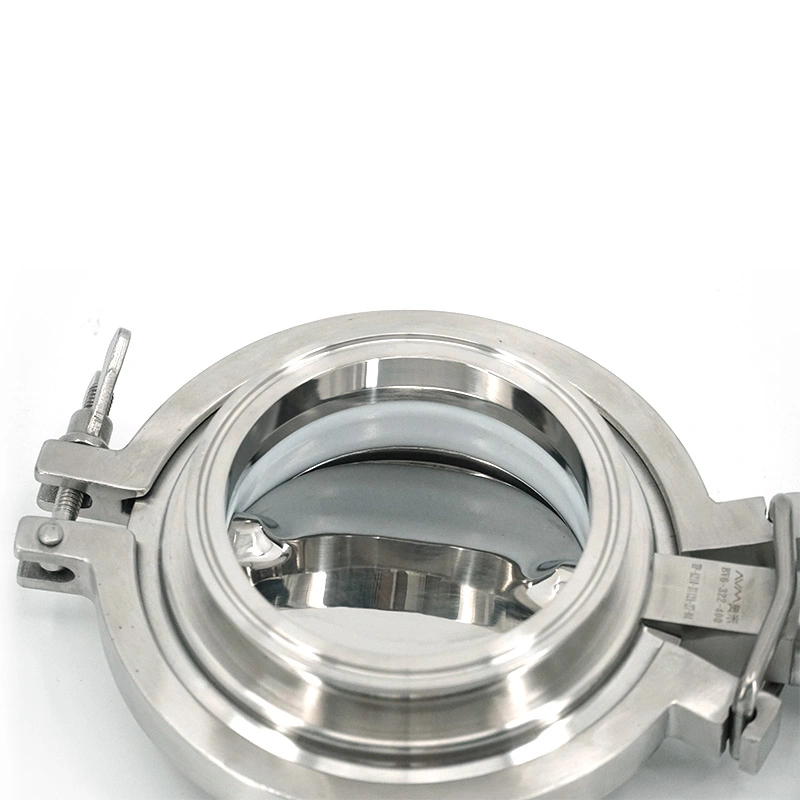

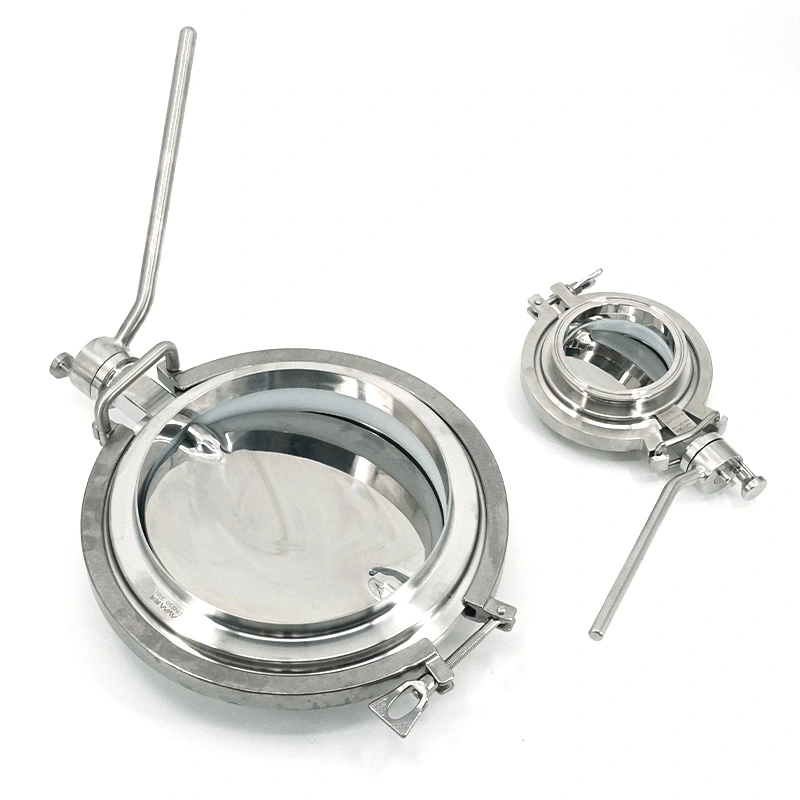

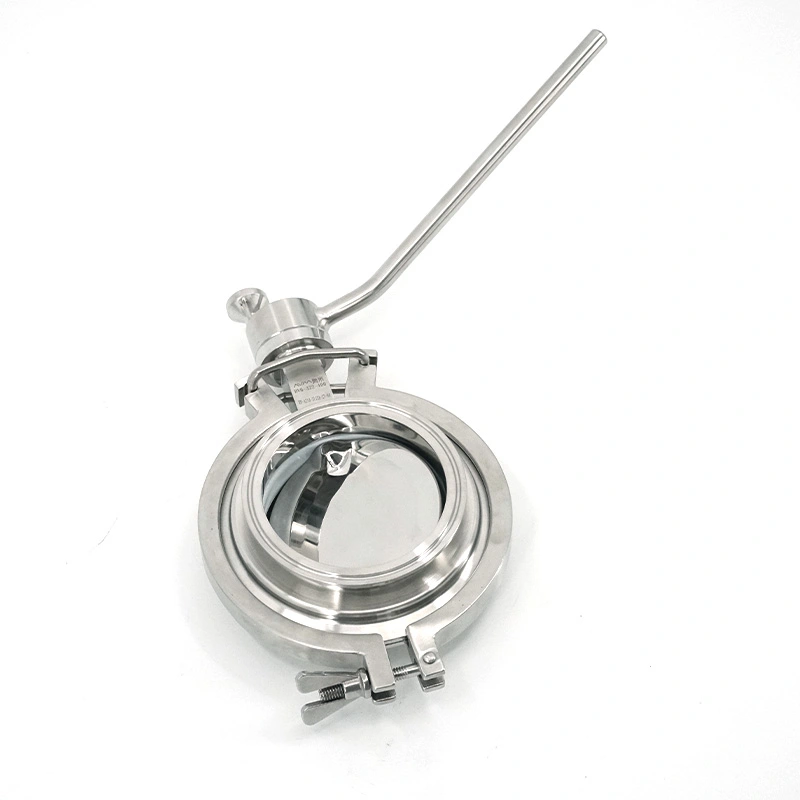

Van bướm nối bột bằng thép không gỉ vệ sinh AVM được thiết kế cho dây chuyền xử lý bột ở những nơi đáng tin cậy yêu cầu kết nối thiết bị, xử lý hợp vệ sinh và vệ sinh thường xuyên. Không giống như bướm có mục đích chung van, nó được phát triển đặc biệt cho các điểm chuyển bột giữa silo, phễu, thùng, máy cấp liệu, băng tải, và các thiết bị chế biến khác.
Van sử dụng kết cấu thép không gỉ vệ sinh với bề mặt tiếp xúc với sản phẩm nhẵn và khả năng bịt kín linh hoạt tùy chọn. Kết nối Tri-Clamp cho phép lắp đặt và tháo gỡ thuận tiện, đồng thời cấu trúc bên trong nhỏ gọn giúp giảm khả năng giữ bột. Những đặc điểm này làm cho nó phù hợp cho dược phẩm, thực phẩm, dinh dưỡng và hệ thống xử lý bột hóa học được lựa chọn.
Thiết bị xử lý bột phải xử lý nhiều việc hơn là cách ly dòng chảy đơn giản. Bột mịn có thể còn sót lại bên trong bề mặt, lọt vào các khe hở kết nối hoặc gây khó khăn cho việc vệ sinh sau sản xuất. Thay đổi sản phẩm thường xuyên cũng có thể làm tăng thời gian ngừng hoạt động khi khó tháo hoặc kiểm tra van.
Van bướm nối bột bằng thép không gỉ vệ sinh AVM giải quyết các yêu cầu này thông qua một thiết kế nhỏ gọn cấu trúc vệ sinh, bề mặt tiếp xúc với sản phẩm được đánh bóng và thiết kế kết nối có thể tháo rời. Cấu hình có thể là được lựa chọn theo đặc tính bột, phương pháp làm sạch, kích thước đường ống và yêu cầu vệ sinh của quá trình sản xuất.
Các bộ phận tiếp xúc với sản phẩm được sản xuất từ thép không gỉ SS316L, mang lại khả năng chống ăn mòn và cơ sở nguyên liệu phù hợp cho chế biến dược phẩm, thực phẩm và dinh dưỡng. SS304 có sẵn cho các bộ phận không tiếp xúc với sản phẩm khi cần thiết.
Bề mặt tiếp xúc với sản phẩm được hoàn thiện ở mức Ra <0,4 μm. Bề mặt nhẵn làm giảm diện tích bột có thể đọng lại kèm theo và hỗ trợ các thủ tục kiểm tra và vệ sinh định kỳ.
Vật liệu bịt kín silicon, EPDM và FKM có thể được lựa chọn theo điều kiện quy trình. Niêm phong tuân thủ FDA các loại có sẵn cho các ứng dụng chế biến thực phẩm và dược phẩm hiện hành.
Có sẵn các tùy chọn kết nối Tri-Clamp và mặt bích. Các tiêu chuẩn kết nối có thể được cấu hình theo DIN, Yêu cầu ISO 1127, BS4825, ISO và SMS, cho phép tích hợp van vào các thiết bị vệ sinh khác nhau các hệ thống đường ống.
Yêu cầu làm sạch đặc biệt quan trọng trong chế biến bột vì vật liệu còn sót lại có thể ảnh hưởng đến quá trình tiếp theo. đợt sản xuất. Cấu trúc bên trong đơn giản của van giúp giảm các điểm tích tụ tiềm ẩn, đồng thời kết nối có thể tháo rời cho phép người vận hành tiếp cận van để kiểm tra và làm sạch khi cần thiết.
Tùy thuộc vào cấu hình đường ống hoàn chỉnh, van có thể hỗ trợ các quy trình làm sạch CIP, SIP hoặc thủ công. Phương pháp làm sạch được chọn phải phù hợp với đặc tính của bột, phương tiện làm sạch, nhiệt độ và yêu cầu xác nhận của ứng dụng.
Đối với những dây chuyền sản xuất thường xuyên thay đổi sản phẩm, việc tháo dỡ nhanh chóng cũng có thể rút ngắn thời gian cần thiết cho thiết bị kiểm tra và làm sạch, giúp giảm bớt sự gián đoạn sản xuất không cần thiết.
Van có thể được lắp đặt giữa các thiết bị lưu trữ và chế biến bột, bao gồm silo, phễu, thùng, máy cấp liệu và băng tải. Vị trí lắp đặt phải cung cấp đủ khả năng tiếp cận để vận hành, kiểm tra và dọn dẹp.
Các đặc tính vật liệu như kích thước hạt, khả năng chảy, độ ẩm, độ mài mòn và xu hướng bám dính cần được xem xét khi lựa chọn cấu hình van và vật liệu bịt kín.
Quá trình làm sạch cần thiết phải được xác nhận trước khi lắp đặt. CIP, SIP và làm sạch thủ công có thể yêu cầu cách bố trí đường ống và điều kiện vận hành khác nhau.
Loại kết nối và tiêu chuẩn kích thước phải phù hợp với đường ống hiện có và thiết bị lân cận. AVM cung cấp nhiều tùy chọn kết nối để đơn giản hóa việc tích hợp với các hệ thống xử lý vệ sinh.
| Đặc điểm kỹ thuật | Chi tiết |
| Kích cỡ | DN100, DN150, DN200, DN250, DN300/4”, 6”, 8”, 10”, 12” |
| Vật liệu liên hệ với sản phẩm | SS316L |
| Tài liệu không liên hệ với sản phẩm | SS304 |
| Bề mặt hoàn thiện | Ra <0,4 mm |
| Hoạt động | Thủ công |
| Vật liệu đóng dấu | Silicon, EPDM, FKM |
| Con dấu tuân thủ FDA | Có sẵn |
| Kết thúc kết nối | Tri-Kẹp, mặt bích |
| Tiêu chuẩn kết nối | DIN, ISO 1127, BS4825, ISO, SMS |
Van có thể được sử dụng để nạp, xả bột, chuyển vật liệu trung gian, tạo hạt và tạo thành viên hoặc sản xuất viên nang. Cấu trúc vệ sinh và kết nối có thể tháo rời của nó phù hợp cho các quy trình thường xuyên làm sạch và thay đổi sản phẩm.
Nó phù hợp để xử lý sữa bột, bột mì, tinh bột, thành phần dinh dưỡng và phụ gia thực phẩm. thép không gỉ kết cấu, bề mặt tiếp xúc với sản phẩm nhẵn và các tùy chọn niêm phong tuân thủ FDA hỗ trợ xử lý hợp vệ sinh yêu cầu.
Van có thể được lắp đặt trong hệ thống vận chuyển bột dùng để bổ sung dinh dưỡng và các nguyên liệu khô khác nơi độ sạch của vật liệu và hiệu quả làm sạch là quan trọng.
Van có thể được sử dụng tại các điểm chuyển và cách ly bột trong các hệ thống xử lý hóa chất được chọn. Chất liệu và lựa chọn con dấu phải được xác nhận theo tính chất hóa học và điều kiện hoạt động.
Khi lựa chọn van cho dây chuyền chế biến bột, người mua nên cân nhắc nhiều hơn đường kính đường ống danh nghĩa. các đặc tính của bột, quy trình làm sạch cần thiết, tiêu chuẩn kết nối, khả năng tương thích của phốt và các thông tin sẵn có không gian lắp đặt tất cả nên được đánh giá cùng nhau.
Đối với các ứng dụng dược phẩm và thực phẩm, vật liệu làm kín tiếp xúc với sản phẩm SS316L và vật liệu niêm phong tuân thủ FDA là các lựa chọn phù hợp khi áp dụng các yêu cầu vệ sinh. Đối với các dây chuyền chuyển bột lớn hơn, có sẵn DN100 đến DN300 phạm vi cung cấp một số tùy chọn kích thước.
Đối với các hệ thống yêu cầu tháo gỡ thường xuyên, cấu hình Tri-Clamp có thể đơn giản hóa việc truy cập và giảm thời gian cần thiết cho việc vệ sinh và kiểm tra định kỳ.
| Cân nhắc chính | Van bướm nối bột AVM | Van bướm tiêu chuẩn |
| Ứng dụng chính | Lắp bột và chuyển vệ sinh | Cách ly dòng chảy chung |
| Sự liên quan | Kẹp nhanh / Mặt bích | Phụ thuộc vào thiết kế |
| Sự thi công | Thiết kế vệ sinh SS304/SS316L | Vật liệu khác nhau |
| Bề mặt hoàn thiện | Ra <0,4 mm | Phụ thuộc vào sản phẩm |
| Vệ sinh | Tháo gỡ nhanh, CIP/SIP/làm sạch thủ công | Phụ thuộc vào cấu trúc |
| Giữ bột | Được thiết kế để giảm thiểu sự tích tụ | Không được tối ưu hóa cụ thể |
| Ứng dụng vệ sinh | Dược phẩm, thực phẩm, dinh dưỡng | Ứng dụng công nghiệp nói chung |
AVM sản xuất các bộ phận xử lý vệ sinh theo quy trình chất lượng được kiểm soát. Sản phẩm áp dụng phạm vi được hỗ trợ bởi các yêu cầu tuân thủ liên quan đến ISO 9001, CE và FDA.
Đối với các ứng dụng chế biến dược phẩm và thực phẩm, van có thể được cung cấp các bộ phận tiếp xúc với sản phẩm SS316L, bề mặt được đánh bóng và vật liệu niêm phong tuân thủ FDA. Giấy chứng nhận vật liệu và tài liệu liên quan có thể được cung cấp theo yêu cầu của dự án.
Một khách hàng dược phẩm yêu cầu một van bên dưới hệ thống xử lý bột có thể được tháo ra thường xuyên để sử dụng. dọn dẹp. Khách hàng lựa chọn van bướm nối AVM vì kết nối Tri-Clamp cho phép nhanh chóng tháo rời, trong khi bề mặt bên trong nhẵn giúp đơn giản hóa việc loại bỏ cặn bột trong quá trình làm sạch.
Một khách hàng chế biến thực phẩm đã sử dụng van kết nối thiết bị xử lý bột trong quá trình xử lý bột sữa và nguyên liệu chuyển nhượng. Các yêu cầu chính là ngăn chặn bụi, bề mặt hợp vệ sinh và khả năng bịt kín đáng tin cậy trong quá trình vận hành thường xuyên. chuyển đổi sản xuất.
Đối với dây chuyền chế biến bột cần kiểm tra thường xuyên, khách hàng đánh giá cao cấu trúc đơn giản và khả năng tiếp cận nhanh chóng. thiết kế. Người vận hành có thể ngắt kết nối van một cách hiệu quả để kiểm tra và làm sạch, giúp giảm thiểu việc bảo trì gián đoạn.
Bảo trì định kỳ nên tập trung vào các bộ phận làm kín, đĩa bướm, bề mặt kết nối và phần tiếp xúc với sản phẩm. các khu vực. Người vận hành nên kiểm tra độ mòn của phớt, tích tụ vật liệu, hư hỏng bề mặt hoặc rò rỉ bất thường theo lịch bảo trì của nhà máy.
Sau khi làm sạch, van phải được kiểm tra trước khi đưa trở lại sản xuất. Các bộ phận bịt kín phải được được thay thế khi tình trạng của chúng không còn đáp ứng được hiệu suất bịt kín cần thiết. Khoảng thời gian thay thế phụ thuộc vào tần số hoạt động, điều kiện làm sạch, nhiệt độ và khả năng tương thích vật liệu.
Van bướm nối bột bằng thép không gỉ vệ sinh chủ yếu được sử dụng để chuyển bột, cách ly và kết nối thiết bị trong các hệ thống xử lý dược phẩm, thực phẩm, dinh dưỡng và hóa chất chọn lọc.
Đúng. Van sử dụng các bộ phận tiếp xúc với sản phẩm SS316L, bề mặt hoàn thiện hợp vệ sinh và các tùy chọn niêm phong tuân thủ FDA đối với các yêu cầu chế biến dược phẩm hiện hành.
AVM cung cấp các tùy chọn niêm phong Silicone, EPDM và FKM. Vật liệu thích hợp phải được lựa chọn theo sản phẩm, nhiệt độ, chất tẩy rửa và điều kiện vận hành.
Đúng. Cấu trúc vệ sinh có thể hỗ trợ CIP, SIP hoặc làm sạch thủ công tùy thuộc vào cấu hình hệ thống hoàn chỉnh và các yêu cầu về quy trình.
Van có sẵn với các kết nối Tri-Clamp và mặt bích. Các tiêu chuẩn kết nối bao gồm DIN, ISO 1127, BS4825, ISO và SMS.
Các kích cỡ hiện có bao gồm DN100, DN150, DN200, DN250 và DN300, tương ứng với 4", 6", 8", 10" và 12".
Người mua nên xác nhận kích thước van yêu cầu, đặc tính bột, tiêu chuẩn kết nối, vật liệu bịt kín, phương pháp làm sạch, điều kiện vận hành và các yêu cầu về vật liệu tiếp xúc với sản phẩm trước khi đặt hàng.
