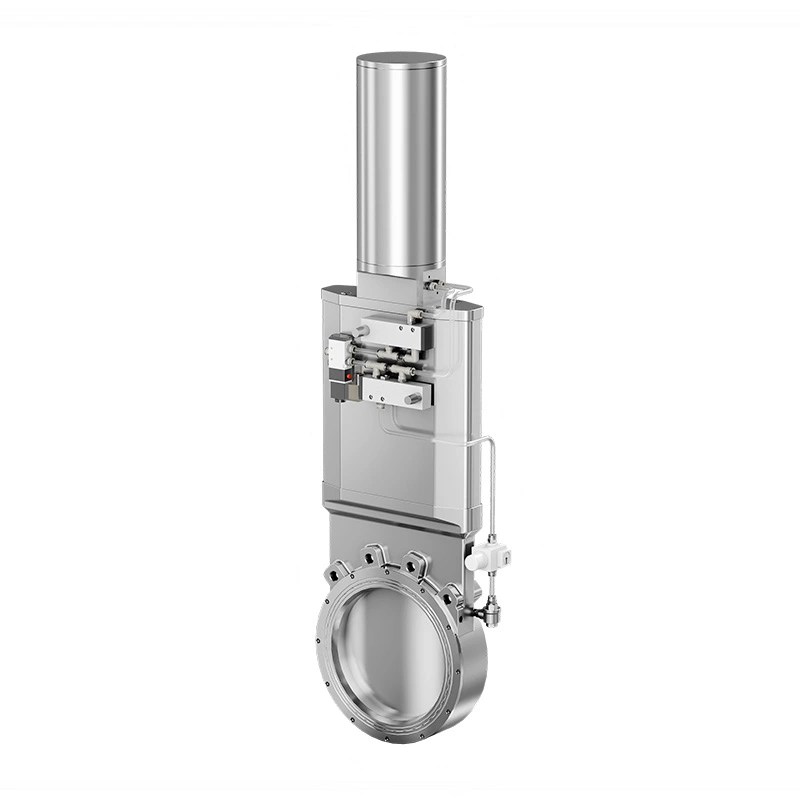

Van cổng dao bơm hơi vệ sinh AVM để xử lý bột và vật liệu rời được phát triển cho các quy trình bột và rắn khối trong đó vật liệu tích tụ, độ tin cậy niêm phong và hoạt động vệ sinh cần phải được xem xét cùng nhau. Cổng tuyến tính có thể đi qua bột hoặc vật liệu dạng sợi tích tụ trong quá trình đóng, trong khi bộ phận bịt kín bơm hơi vẫn được rút lại trong quá trình đóng chuyển động của cổng để giảm ma sát và mài mòn.
Sau khi cổng đạt đến vị trí đóng, bộ phận bịt kín được điều áp tạo thành một rào chắn kín xung quanh cổng. Cấu trúc này phù hợp với bột dược phẩm, thành phần thực phẩm, hóa chất tốt, vật liệu pin và các loại khác chất rắn khối lượng lớn cần cách ly có kiểm soát và giảm rò rỉ bụi.
AVM cung cấp các cấu hình van vệ sinh sử dụng vật liệu tiếp xúc với sản phẩm SS316L, các tùy chọn niêm phong tuân thủ FDA và tiêu chuẩn kết nối cho các bố trí quy trình khác nhau. Van cũng có thể được cấu hình theo vật liệu đặc điểm, nhiệt độ vận hành, áp suất và yêu cầu làm sạch của ứng dụng.
Không giống như đĩa bướm quay dọc đường dẫn vật liệu, cổng di chuyển tuyến tính qua dòng sản phẩm. Cạnh dưới được mài sắc có thể xuyên qua bột, chất kết tụ, sợi và các vật liệu khối khác có thể tích tụ phía trên van.
Khi mở hoàn toàn, cổng rút lại khỏi lối đi chính. Điều này tạo ra một lối mở tương đối không bị cản trở cho xả trọng lực và vận chuyển bột, giúp hạn chế lực cản bổ sung trong quá trình vận chuyển vật liệu.
Cổng đóng độc lập với hành động niêm phong. Việc cách ly vật liệu được hoàn thành trước tiên, sau đó quá trình bơm hơi con dấu được kích hoạt xung quanh cổng. Trình tự này tách biệt chuyển động cơ học của cổng khỏi việc bịt kín quá trình.
Trước khi cổng di chuyển, khí nén được giải phóng khỏi bộ phận bịt kín bơm hơi. Con dấu rút lại khỏi bề mặt cổng, giảm tiếp xúc trực tiếp trong quá trình đóng mở.
Khi cổng đạt đến vị trí đóng, khí nén sẽ được đưa vào buồng bịt kín. Con dấu mở rộng xung quanh cổng để tạo rào chắn cách ly theo yêu cầu.
Bởi vì phần tử bịt kín không bị nén liên tục vào cổng chuyển động nên ma sát trong quá trình cổng việc đi lại giảm đi. Điều này có thể giúp hạn chế sự mài mòn do hoạt động lặp đi lặp lại và các hạt bột.
Các bộ phận tiếp xúc với sản phẩm có sẵn bằng thép không gỉ SS316L, với SS304 có sẵn cho các bộ phận không tiếp xúc được chọn thành phần. Cấu hình vật liệu phù hợp với môi trường xử lý bột hợp vệ sinh.
Cấu trúc bên trong được thiết kế để giảm sự lưu giữ vật liệu không cần thiết xung quanh lối đi và khu vực bịt kín. Điều này giúp đơn giản hóa việc vệ sinh và kiểm tra định kỳ, đặc biệt khi van được sử dụng giữa các lô sản xuất.
FKM có sẵn dưới dạng vật liệu bịt kín tiêu chuẩn, với các tùy chọn tuân thủ FDA 21 CFR 177.2600. Silicon và EPDM con dấu cũng có thể được lựa chọn theo đặc tính sản phẩm, nhiệt độ và điều kiện làm sạch.
Van có thể được xem xét cho các loại bột chảy tự do cũng như các vật liệu có xu hướng kết tụ, bắc cầu hoặc tích tụ gần điểm cách ly. Sự phù hợp của ứng dụng phải được xác nhận theo kích thước hạt, độ ẩm, mật độ khối, độ mài mòn và đặc tính dòng chảy.
Phạm vi áp suất làm việc tiêu chuẩn là -0,1 MPa đến +0,5 MPa. Do đó, van có thể được sử dụng trong chân không đã chọn, hệ thống xả trọng lực và chuyển bột áp suất thấp khi cấu hình quy trình hoàn chỉnh phù hợp.
Phạm vi nhiệt độ hoạt động tiêu chuẩn là -20°C đến +150°C. Lựa chọn con dấu phải phù hợp với quy trình thực tế nhiệt độ và điều kiện làm sạch để duy trì hoạt động đáng tin cậy.
Van cổng dao bơm hơi vệ sinh để xử lý bột và vật liệu rời có thể được lắp đặt tại các cửa xả bột, kết nối phễu, cửa ra tàu lưu trữ, đường vận chuyển, thiết bị cho ăn và các điểm trung chuyển. Nó đặc biệt hữu ích khi điểm cách ly có thể trải qua sự tích tụ vật liệu và nơi các vòng đệm trượt thông thường có thể bị mài mòn quá mức.
Trong các hệ thống dược phẩm, các ứng dụng điển hình bao gồm API và tá dược, vận chuyển bột chứa, viên nén và sản xuất viên nang và cách ly vật liệu trung gian. Ứng dụng thực phẩm có thể bao gồm bột mì, tinh bột, đường, gia vị và bột sữa. Các quá trình sử dụng pin và hóa học có thể sử dụng van cho cực âm, cực dương, các hoạt động xử lý bột màu, phụ gia và bột mịn.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van cổng dao bơm hơi vệ sinh |
| Kích thước van | 4"–10" (DN100–DN250) |
| Áp suất làm việc | -0,1 MPa đến +0,5 MPa |
| Áp suất cung cấp không khí | 0,6 MPa |
| Nhiệt độ làm việc | -20°C đến +150°C |
| Tài liệu liên hệ sản phẩm | SS316L / SS304 |
| Vật liệu không tiếp xúc | SS304 |
| Con dấu tiêu chuẩn | Tuân thủ FKM, FDA 21 CFR 177.2600 |
| Con dấu tùy chọn | Silicon, EPDM |
| Hoạt động | Thủ công |
| Kiểu kết nối | bánh xốp |
| Tiêu chuẩn kết nối | HG20592, DIN PN10, 3A, GB PN10, JIS 10K |
Trước khi lựa chọn, hãy đánh giá xem vật liệu có chảy tự do, kết dính, dạng sợi, mài mòn hay dễ bị biến dạng hay không. sự kết tụ. Cổng lưỡi dao đặc biệt phù hợp khi việc tích tụ vật liệu có thể cản trở các hoạt động truyền thống van cách ly.
Con dấu phải được lựa chọn theo thành phần sản phẩm, chất tẩy rửa, nhiệt độ vận hành và yêu cầu mức độ vệ sinh. Cấu hình FKM, silicone và EPDM có sẵn cho các điều kiện quy trình khác nhau.
Thân kiểu wafer có thể phù hợp với các cấu hình đường ống hiện hành sử dụng HG20592, DIN PN10, 3A, GB PN10 hoặc Tiêu chuẩn JIS 10K. Kết nối cuối cùng phải được xác nhận dựa trên giao diện thiết bị và đường ống hiện có.
Bảo trì định kỳ nên tập trung vào bề mặt cổng, vòng đệm bơm hơi, mạch không khí và các khu vực tiếp xúc với sản phẩm. Người vận hành nên kiểm tra con dấu xem có bị biến dạng, nứt hoặc mất độ đàn hồi hay không và kiểm tra xem cổng có di chuyển không một cách trơn tru thông qua hành trình hoàn chỉnh của nó.
Sau khi xử lý bột dính, mài mòn hoặc mịn, tần suất làm sạch phải được xác định theo vật liệu đặc điểm và yêu cầu sản xuất. Nếu áp suất bịt kín bất thường, rò rỉ không khí hoặc tăng điện trở cổng được quan sát thấy, bộ phận bịt kín và mạch khí nén phải được kiểm tra trước khi tiếp tục vận hành.
Một nhà sản xuất dược phẩm yêu cầu một van cách ly bên dưới điểm xả bột để nguyên liệu có thể tích lũy trong quá trình sản xuất. Khách hàng lo ngại về các bộ phận bịt kín thông thường tiếp xúc với tiếp xúc nhiều lần với cổng chuyển động.
Van cổng dao bơm hơi vệ sinh AVM đã được cấu hình cho ứng dụng. Con dấu được rút lại trước cổng chuyển động, trong khi lưỡi dao xuyên qua bột tích tụ trong quá trình đóng. Khách hàng phản hồi mượt mà hơn hoạt động và cách ly ổn định hơn trong chu kỳ phóng điện lặp đi lặp lại.
Bộ xử lý vật liệu pin yêu cầu cách ly đường truyền bột đồng thời hạn chế rò rỉ vật liệu xung quanh khu vực niêm phong. Cấu hình bịt kín bơm hơi đã được chọn vì phần tử bịt kín vẫn tách biệt khỏi cổng trong quá trình di chuyển.
Sau khi lắp đặt, khách hàng tập trung vào đường dẫn dòng chảy không bị cản trở trong quá trình vận chuyển thông thường và độ kín ổn định hiệu suất sau nhiều lần thao tác đóng mở.
Van cổng dao bơm hơi vệ sinh AVM để xử lý bột và vật liệu rời có thể được cấu hình cho các yêu cầu xử lý hợp vệ sinh bằng cách sử dụng SS316L tiếp xúc với sản phẩm vật liệu và vật liệu niêm phong tuân thủ FDA. Phạm vi sản phẩm được hỗ trợ bởi chứng nhận ISO 9001 và CE, với Các lựa chọn vật liệu tuân thủ FDA có sẵn cho các ứng dụng chế biến thực phẩm và dược phẩm hiện hành.
Giấy chứng nhận vật liệu, tài liệu con dấu và thông tin kỹ thuật có thể được cung cấp theo dự án các yêu cầu hỗ trợ lựa chọn thiết bị, đánh giá chất lượng và các hoạt động xác nhận.
Nó phù hợp cho bột, hạt, vật liệu kết tụ, sợi và chất rắn số lượng lớn được chọn. Lựa chọn cuối cùng nên xem xét các đặc tính của hạt, độ ẩm, độ mài mòn và đặc tính dòng chảy.
Phần tử bịt kín rút lại trước khi cổng di chuyển và phồng lên sau khi cổng đạt đến vị trí đóng. Cái này giảm ma sát trong quá trình di chuyển cổng và cung cấp sự cách ly sau khi đóng.
Đúng. Cổng dao tuyến tính được thiết kế để đi qua các loại bột tích lũy và một số chất kết tụ hoặc dạng sợi nhất định. vật liệu trong quá trình đóng cửa.
Đúng. Cấu trúc tiếp xúc với sản phẩm SS316L, bề mặt vệ sinh và các tùy chọn niêm phong tuân thủ FDA giúp nó phù hợp với hệ thống chế biến bột dược phẩm hiện hành.
FKM là tùy chọn tiêu chuẩn, có sẵn các loại tuân thủ FDA 21 CFR 177.2600. Silicone và EPDM cũng có thể được được lựa chọn theo yêu cầu của quy trình.
Áp suất làm việc tiêu chuẩn là -0,1 MPa đến +0,5 MPa, với dải nhiệt độ hoạt động từ -20°C đến +150°C. Giới hạn thực tế phụ thuộc vào vật liệu bịt kín được chọn và điều kiện xử lý.
