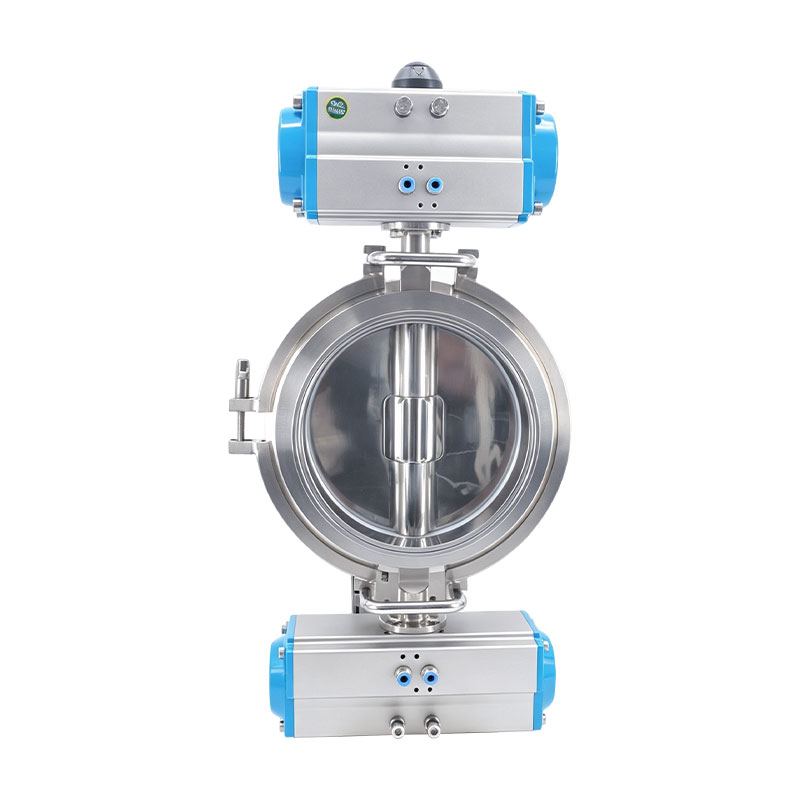

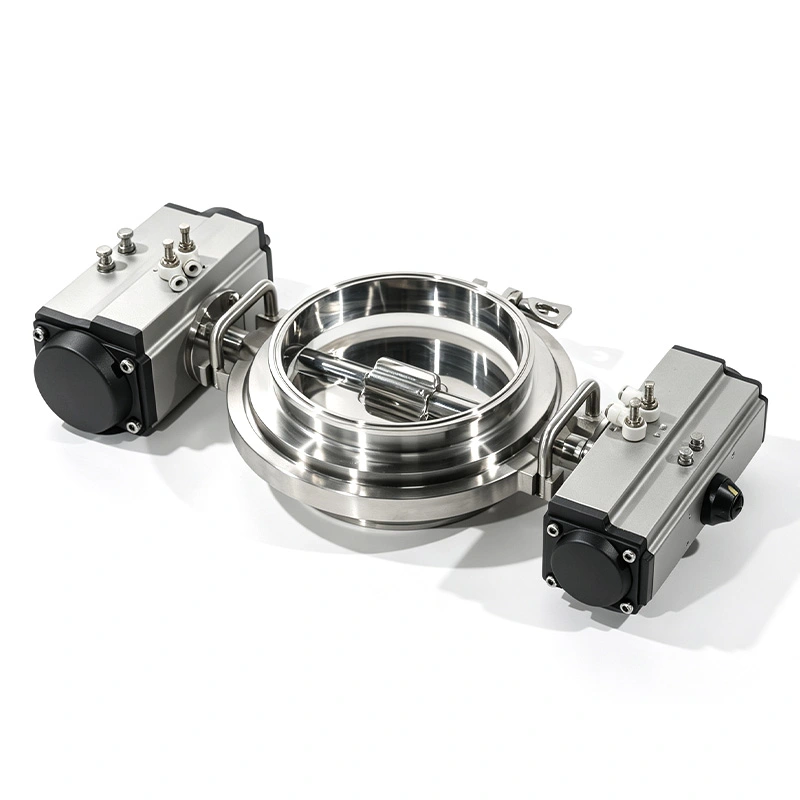

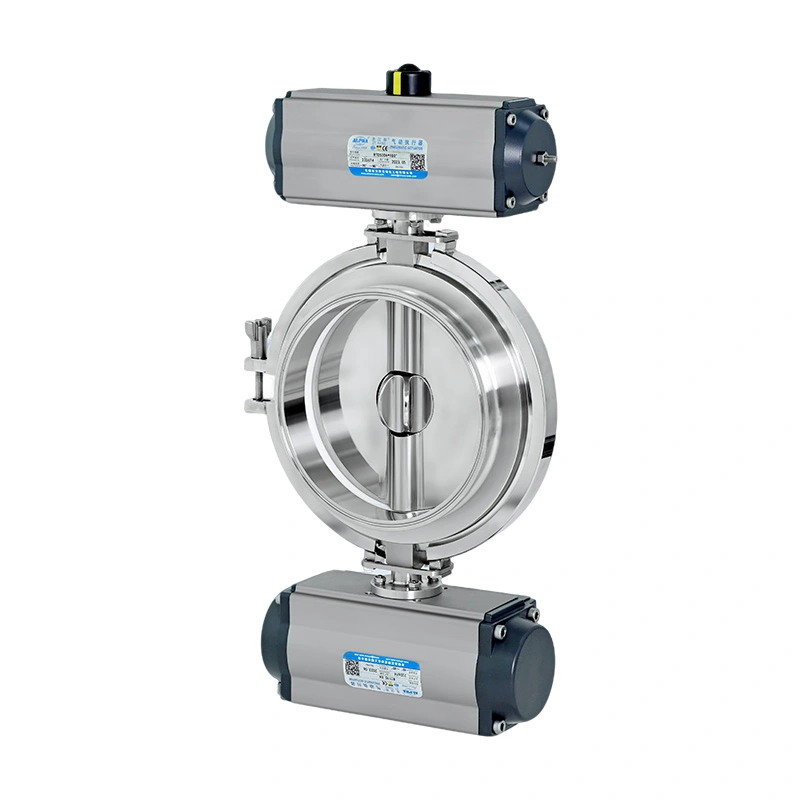

Van bướm định lượng đôi vệ sinh AVM dùng để định lượng bột được phát triển cho quy trình cấp bột tự động trong đó cần phải kiểm soát cả tốc độ xả và tính nhất quán của liều lượng. Thay vì dựa vào một lối mở duy nhất để xả vật liệu, van sử dụng hai cánh quạt được điều khiển độc lập để chia quá trình cấp liệu thành thô giai đoạn định lượng và đo lường tốt.
Rôto lớn hơn xử lý dòng nguyên liệu chính, trong khi rôto nhỏ hơn kiểm soát số lượng cuối cùng gần mục tiêu giá trị. Cấu hình này phù hợp với các thành phần dược phẩm, bột thực phẩm, nguyên liệu dinh dưỡng, bột hóa học và vật liệu pin trong đó việc định lượng theo mẻ lặp đi lặp lại đòi hỏi phải có sự kiểm soát ổn định.
Van tách việc cấp bột thành hai giai đoạn để cung cấp tốc độ dòng chảy khác nhau trong một chu kỳ định lượng. Cái này sự sắp xếp này rất hữu ích khi dây chuyền sản xuất cần lấp đầy nhanh chóng vào đầu chu kỳ nhưng đòi hỏi nhiều hơn. cho ăn có kiểm soát khi đạt được trọng lượng mục tiêu.
Rôto bướm lớn hơn mở ra trước và cung cấp dòng nguyên liệu chính. Hầu hết lượng bột cần thiết được chuyển trong giai đoạn này, giúp rút ngắn thời gian cho ăn số lượng lớn.
Khi lượng vật liệu đạt đến mục tiêu đặt trước, rô-to lớn sẽ đóng lại và rô-to nhỏ hơn tiếp tục hoạt động. cho ăn. Việc giảm độ mở giúp kiểm soát tốt hơn số lượng vật liệu còn lại.
Sau khi đạt được giá trị mục tiêu, rôto nhỏ sẽ đóng lại và chu trình định lượng kết thúc. Chu kỳ tiếp theo có thể bắt đầu theo trình tự sản xuất đã được lập trình.

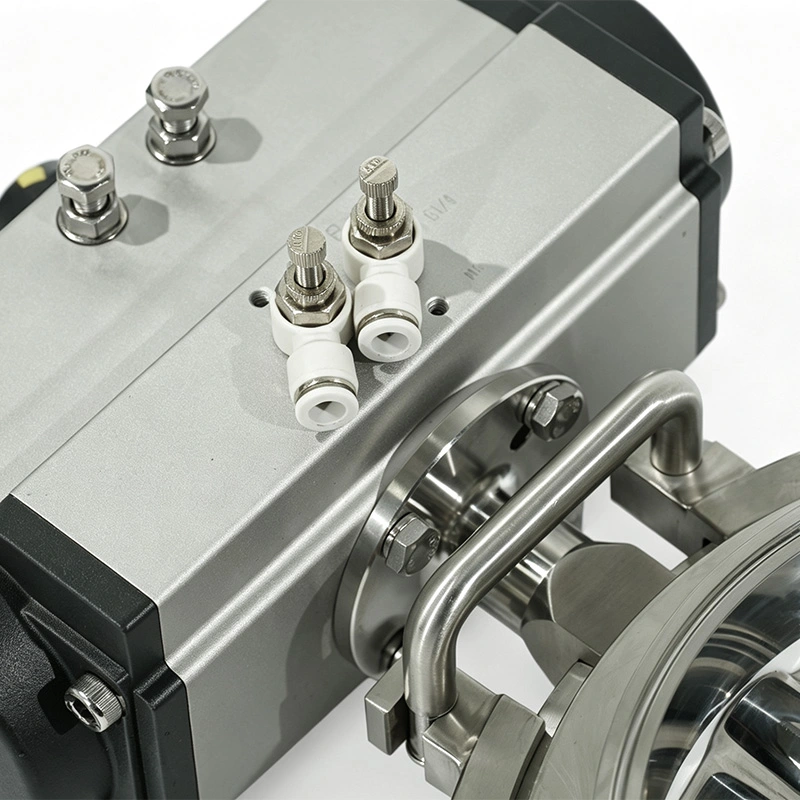

Van bướm định lượng kép vệ sinh dùng để định lượng bột được thiết kế để hoạt động như một phần của hệ thống cân và trộn tự động. Hai khí nén của nó bộ truyền động có thể được điều khiển theo giá trị mục tiêu nhận được từ hệ thống cân.
Van có thể được kết nối với hệ thống điều khiển dựa trên PLC để lập trình trình tự đóng và mở. Điều này cho phép các thông số định lượng được đưa vào công thức sản xuất tổng thể.
Cảm biến tải trọng hoặc thiết bị cân có thể cung cấp thông tin trọng lượng theo thời gian thực cho hệ thống điều khiển. Hệ thống có thể sử dụng phản hồi này để chuyển từ cấp liệu thô sang cấp liệu mịn khi nguyên liệu đạt đến số lượng mục tiêu.
Trình tự định lượng có thể được tích hợp vào hệ thống quản lý công thức, chiết rót và trộn tự động. Điều này làm giảm người vận hành cần phải điều chỉnh luồng nguyên liệu theo cách thủ công trong các chu kỳ sản xuất lặp đi lặp lại.
Các loại bột khác nhau hoạt động khác nhau trong quá trình cho ăn. Kích thước hạt, mật độ khối, độ ẩm, khả năng chảy và sự gắn kết đều có thể ảnh hưởng đến kết quả định lượng thực tế. Cấu trúc cánh quạt kép cho phép tốc độ dòng vật liệu được điều chỉnh điều chỉnh trong các giai đoạn khác nhau của chu kỳ dùng thuốc.
Rôto thô được sử dụng khi cần tốc độ dòng vật liệu cao hơn, trong khi rôto mịn cung cấp lưu lượng nhỏ hơn mở đầu cho sự điều chỉnh cuối cùng. Điều này giúp giảm sự phụ thuộc vào một lần mở van khi xử lý bột với đặc tính dòng chảy khác nhau.
Đối với các loại bột dễ bị nén hoặc hư hỏng cơ học, chuyển động của rôto được kiểm soát cũng giúp tránh xử lý vật liệu không cần thiết trong quá trình định lượng.
Các bộ phận tiếp xúc với sản phẩm được sản xuất từ thép không gỉ SS316L. SS304 được sử dụng cho sản phẩm không tiếp xúc các thành phần, cung cấp sự kết hợp vật liệu thiết thực cho thiết bị xử lý hợp vệ sinh.

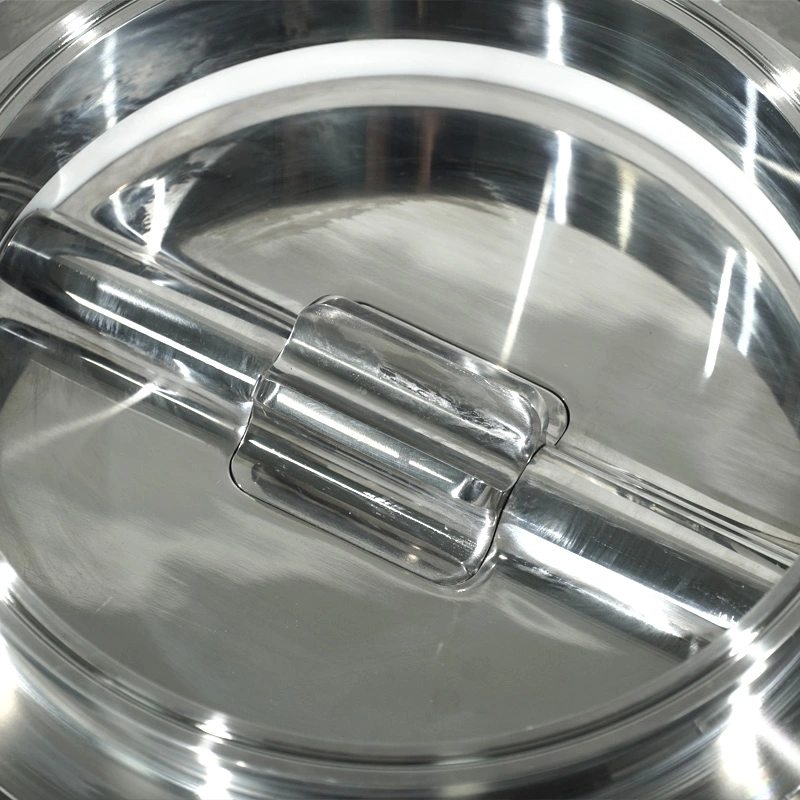

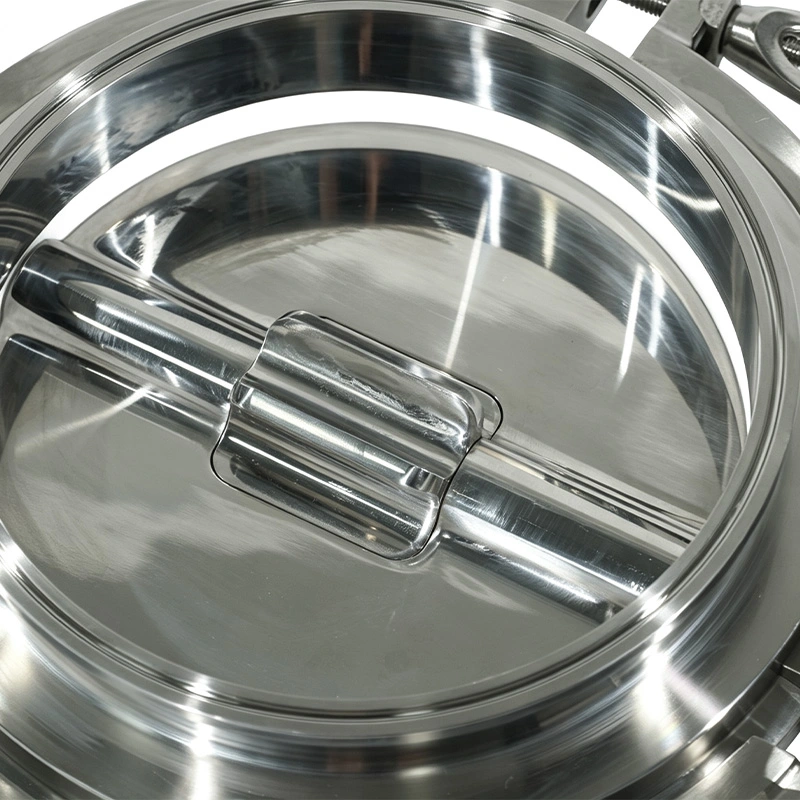

Các bề mặt tiếp xúc với sản phẩm có độ hoàn thiện vệ sinh Ra 0,4 μm. Bề mặt nhẵn giúp giảm khả năng giữ bột và hỗ trợ việc vệ sinh và kiểm tra định kỳ.
Vật liệu làm kín PTFE, EPDM, Silicone và FKM có sẵn. Con dấu thích hợp nên được lựa chọn theo vật liệu đang được xử lý, nhiệt độ vận hành, phương pháp làm sạch và khả năng tương thích hóa học.
Cấu trúc kết nối vệ sinh cho phép tiếp cận thuận tiện trong quá trình kiểm tra và vệ sinh. Điều này hữu ích cho dây chuyền sản xuất yêu cầu vệ sinh thường xuyên hoặc thay đổi sản phẩm thường xuyên.
Cấu hình tiêu chuẩn hỗ trợ dải áp suất làm việc từ -0,1 MPa đến +0,5 MPa và dải nhiệt độ làm việc từ -20°C đến +135°C. Điều kiện vận hành thực tế phải được xác nhận theo vật liệu bịt kín đã chọn, quy trình làm sạch và các yêu cầu của quy trình.
Van có sẵn với các kết nối Tri-Clamp, mối hàn đối đầu và mặt bích. Kết nối DIN, 3A, ASME BPE và ISO tiêu chuẩn có thể được lựa chọn theo đường ống vệ sinh hiện có.
| tham số | Đặc điểm kỹ thuật |
| Loại van | Van bướm đo sáng đôi vệ sinh |
| Kích thước có sẵn | 6", 8", 10", 12" |
| Tài liệu liên hệ sản phẩm | SS316L |
| Vật liệu không tiếp xúc | Thép không gỉ SS304 |
| Bề mặt hoàn thiện | Ra .40,4 m |
| Áp suất làm việc | -0,1 MPa đến +0,5 MPa |
| Nhiệt độ làm việc | -20°C đến +135°C |
| Chuẩn kết nối | DIN, 3A, ASME BPE, ISO |
| Kiểu kết nối | Tri-Kẹp, Mối hàn, Mặt bích |
| Vật liệu đóng dấu | PTFE, EPDM, Silicon, FKM |
| Hoạt động | Thiết bị truyền động khí nén đôi |
Van bướm đo sáng đôi vệ sinh để định lượng bột có thể được sử dụng để định lượng API, tá dược và các loại khác nguyên liệu dược phẩm vào hệ thống trộn tự động. Xây dựng và vệ sinh tiếp xúc sản phẩm SS316L bề mặt hỗ trợ môi trường xử lý theo định hướng GMP.
Van phù hợp để nạp bột, tinh bột, sữa bột, phụ gia và các nguyên liệu khô khác một cách có kiểm soát nơi yêu cầu số lượng lô lặp lại.
Nó có thể được tích hợp vào hệ thống định lượng vitamin, chất bổ sung và các thành phần bột chức năng trong đó cần phải cho ăn có kiểm soát và vệ sinh sạch sẽ.
Van có thể được áp dụng cho các quy trình cấp liệu có kiểm soát đối với vật liệu cực âm, vật liệu cực dương, vật liệu dẫn điện phụ gia và các loại bột mịn khác. Khả năng tương thích của vật liệu cần được đánh giá theo quy trình cụ thể.
Van có thể được lắp đặt phía trước thiết bị chiết rót và đóng gói để cung cấp khả năng phân phối nguyên liệu được kiểm soát trước khi mỗi chu kỳ làm đầy.
Trước khi đặt hàng, người mua nên xác nhận đặc tính của bột, số lượng định lượng mục tiêu, tỷ lệ cho ăn yêu cầu, phương pháp cân, đường kính đường ống, tiêu chuẩn kết nối, quy trình làm sạch và nhiệt độ vận hành.
Độ chính xác định lượng cần thiết cũng bị ảnh hưởng bởi hệ thống cân hoàn chỉnh, đặc tính dòng bột, khả năng kiểm soát thông số và điều kiện lắp đặt. Do đó, van nên được lựa chọn cùng với việc cân và thiết bị điều khiển hơn là được coi là một thành phần định lượng độc lập.
Đối với các ứng dụng dược phẩm và thực phẩm, cấu trúc tiếp xúc với sản phẩm SS316L và niêm phong phù hợp theo tiêu chuẩn FDA vật liệu có thể được chỉ định theo yêu cầu của quá trình.
| Cân nhắc | Van bướm đo sáng đôi AVM | Van bột tiêu chuẩn |
| Chức năng chính | Kiểm soát liều lượng và xả thải | Cách ly hoặc xả vật liệu |
| Phương pháp định lượng | Đo sáng thô + tinh | Khai trương một giai đoạn |
| Kiểm soát dòng chảy | Hai giai đoạn dòng chảy | Giai đoạn dòng chảy đơn |
| Tự động hóa | Được thiết kế cho PLC và hệ thống cân | Phụ thuộc vào cấu hình hệ thống |
| Ứng dụng | Trộn, cân, chiết rót | Chuyển bột chung |
| Vệ sinh | Vệ sinh tháo lắp nhanh chóng | Phụ thuộc vào cấu trúc |
Một nhà sản xuất dược phẩm yêu cầu một van để chuẩn bị nguyên liệu tự động trong đó cả tốc độ cho ăn và tính nhất quán của liều lượng là quan trọng. Khách hàng đã chọn thiết kế đo sáng kép AVM vì rôto lớn hơn có thể hoàn thành giai đoạn cấp liệu chính một cách nhanh chóng trong khi rôto nhỏ hơn kiểm soát số lượng cuối cùng.
Hệ thống được kết nối với thiết bị cân để hệ thống điều khiển có thể thay đổi từ cấp thô sang cấp mịn đo sáng khi giá trị mục tiêu đã được tiếp cận. Sự sắp xếp này giúp cung cấp liều lượng ổn định hơn trong quá trình lặp lại hoạt động hàng loạt.
Một nhà sản xuất nguyên liệu thực phẩm đã tích hợp van vào dây chuyền cân tự động để trộn bột. Việc sản xuất dây chuyền yêu cầu xây dựng hợp vệ sinh, nạp nguyên liệu lặp lại và vệ sinh thường xuyên giữa các mẻ.
Sự kết hợp giữa các bộ phận tiếp xúc với sản phẩm SS316L, bề mặt hoàn thiện hợp vệ sinh và kiểm soát vật liệu hai giai đoạn cho phép van để làm việc với các thiết bị cân và trộn hiện có.
Sản phẩm van vệ sinh AVM được sản xuất theo quy trình kiểm soát chất lượng và được hỗ trợ bởi ISO 9001 và CE chứng nhận. Các vật liệu tuân thủ FDA có sẵn cho các cấu hình thực phẩm và dược phẩm hiện hành.
Van bướm đo sáng đôi vệ sinh có thể được cấu hình với các bộ phận tiếp xúc với sản phẩm SS316L, vệ sinh hoàn thiện bề mặt và vật liệu bịt kín phù hợp cho môi trường xử lý theo tiêu chuẩn GMP.
Giấy chứng nhận vật liệu và tài liệu kỹ thuật có thể được cung cấp theo yêu cầu của dự án và khách hàng các thủ tục chất lượng.
Việc kiểm tra định kỳ nên tập trung vào hai cánh quạt bướm, bộ truyền động khí nén, các bộ phận làm kín, kết nối bề mặt và vùng tiếp xúc với sản phẩm. Sự tích tụ bột phải được loại bỏ theo quy định của nhà máy quy trình làm sạch.
Tình trạng bịt kín phải được kiểm tra thường xuyên, đặc biệt khi van tiếp xúc với việc vệ sinh CIP thường xuyên, độ cao nhiệt độ hoặc chất tẩy rửa mạnh. Khoảng thời gian thay thế phụ thuộc vào tần suất hoạt động và quy trình điều kiện.
Sau khi bảo trì hoặc thay thế con dấu, van phải được kiểm tra và thử nghiệm trước khi đưa trở lại sản xuất.
Rôto lớn hơn cung cấp nguyên liệu thô cho phần lớn vật liệu cần thiết, trong khi rôto nhỏ hơn thực hiện cho ăn tốt gần số lượng mục tiêu. Hai giai đoạn được kiểm soát riêng biệt trong một chu kỳ dùng thuốc.
Đúng. Van bướm đo sáng đôi vệ sinh dùng để định lượng bột được thiết kế để tích hợp với hệ thống PLC, cảm biến tải trọng, thiết bị cân và trộn tự động hệ thống. Phương pháp điều khiển cuối cùng phụ thuộc vào cấu hình hệ thống hoàn chỉnh.
Nó có thể được sử dụng cho các thành phần dược phẩm, bột thực phẩm, nguyên liệu dinh dưỡng, bột hóa học và các loại vật liệu được lựa chọn. vật liệu pin. Sự phù hợp thực tế phụ thuộc vào đặc tính hạt và điều kiện xử lý.
SS316L được sử dụng cho các bộ phận tiếp xúc với sản phẩm, trong khi SS304 được sử dụng cho các bộ phận không tiếp xúc với sản phẩm. Tùy chọn con dấu bao gồm PTFE, EPDM, Silicone và FKM.
Có sẵn các cấu hình tương thích với CIP, trong khi khả năng tương thích SIP phụ thuộc vào cấu hình đã chọn và điều kiện quá trình. Phương pháp làm sạch phải được xác nhận trước khi đặt hàng.
Các kích thước có sẵn bao gồm 6", 8", 10" và 12". Kích thước phù hợp phụ thuộc vào tốc độ dòng bột yêu cầu, đường kính đường ống và cấu hình quy trình.
Người mua nên cung cấp loại bột, số lượng định lượng mục tiêu, tốc độ cấp liệu yêu cầu, kích thước đường ống, kết nối các yêu cầu về tiêu chuẩn, phương pháp làm sạch, nhiệt độ làm việc, áp suất và độ kín để có thể cấu hình van phù hợp với ứng dụng.
